GEBRUIKSAANWIJZING DS 6.000 WATERFILTER KARCHER

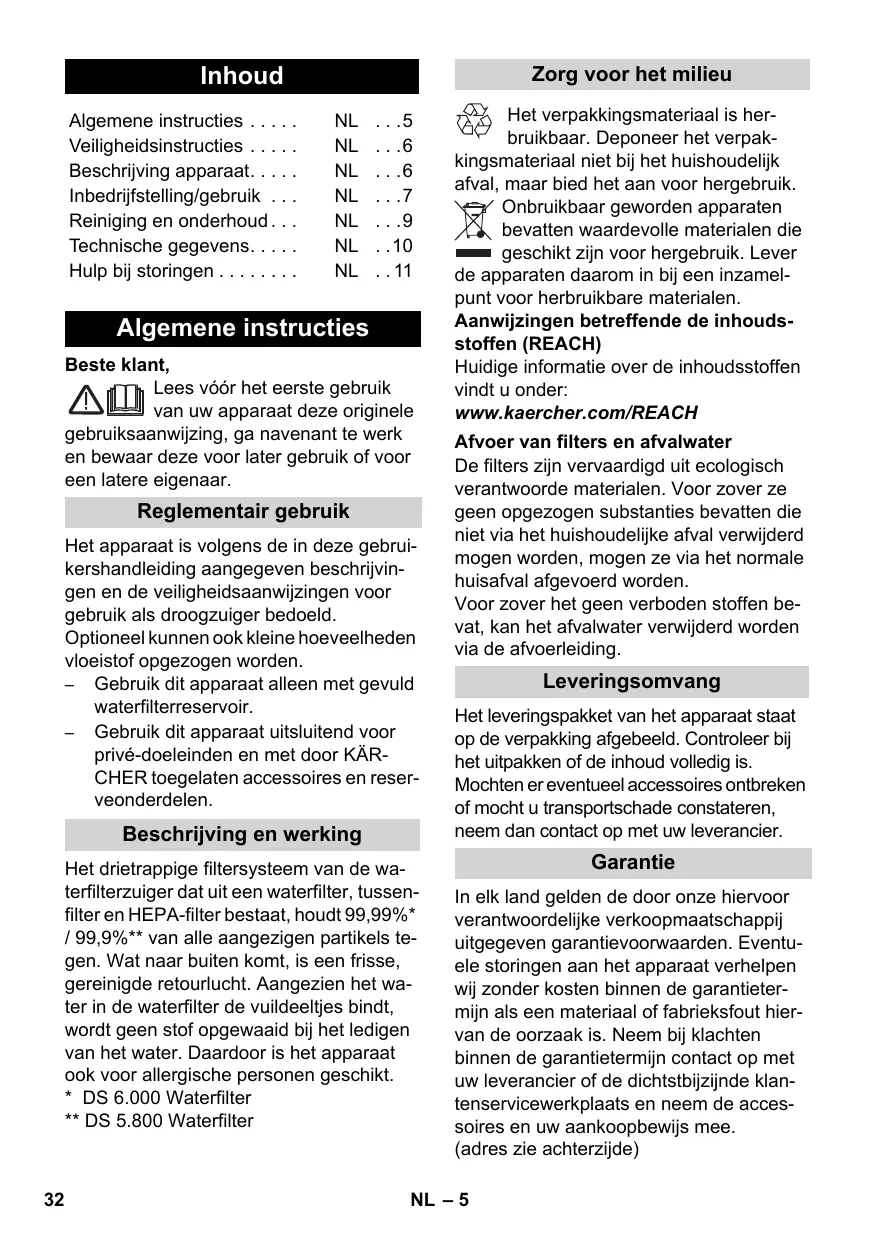

Algemene instructies . . . . NL 5

Veiligheidsinstructies NL .6

Beschrijving apparatus. NL .6

Inbedrijfstelling/gebruik . . . NL . . .7

Reiniging en onderhoud... NL ...9

Hulp bij storingen NL 11

Algemene instructies

Besteklant,

Lees vór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Het apparatus is volgens de in deze gebrui- kershandleiding aangegeven beschrijvigen en de veiligheidsaanwijzingen voor gebruik als droogzuiger bedoeld.

Optioneel kuren ookkleine hoeveelheden vloeistof opgezogen worden.

• Gebruik dit apparaat alleen met gemvuld waterfilterreservoir.
• Gebruik dit apparaat uitsluitend voor privé-doeleinden en met door KÄR-CHER toegelaten accessoires en reserveonderdelen.

Beschrijving en werkinq

Het drietrappige filtersystem van de waterfilterzuiger dat uit een waterfilter,ussenfilter en HEPA-filter bestaat, houdt 99.99% / 99,9%** van alle aangezigen partikels tegen. Wat maar buiten komt, is een frisse, gereinigde retourlucht. Aangezien het water in de waterfilter de vuildeeltjesbindt, worden geen stof opgewaad bij het ledigen van het water. Daardoor is het apparaat ook voor allergische personen geschikt.

• DS 6.000 Waterfilter
  ** DS 5.800 Waterfilter

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakmaterialieniet bij het huishoudelijk maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialien die geschikt zijn voor hergebruik. Lever apparaten.daarom in bij een inzamel-voor herbruibare materialien.

Aanwijzingen betreffende de inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Afvoer van filters en afvalwater

De filters zijn vervaardigduit ecologisch verantwoorde materialen. Voor zover ze geen opgezogen substanties bevatten die nicht via het huishoudelijkke afval verwijderd mogen worden, mogen ze via het normale huisafval afgevoerd worden.

Voor zover het geen verboden stoffen bevat, kan het afvalwater verwijderd worden via de afvoerleiding.

Leveringsomvang

Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controller bij het uitpakken of de inhoud volledig is.

Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Garantie

In elk land gelden de door once hiervoor verantwoordelijke verkoopmaatschappij uitgeveen garantievoorwaarden. Eventuèle storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn als een materiaal of fabrieksfout hier-van deoorzaak is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem de accessoires en uw aankoopbewijs mee.

(adres zichapterzijde)

Klantenservice

Bij vragen of storingen helpt once KAR-CHER-filiaal u graag verder. (adres zie awhile)

Bestelling van reserveonderdelen en bijzondere toebehoren

Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.

Reserveonderdelen en toebehoren zich verwkrijgbaar bij uw handelaar of uw KARCHER-filiala. (adres ziechterzijde)

Veiligheidsinstructies

• Dit apparaat is Niet geschikt om door personen (inclusief kinderen) met beperkte fysiemeke, sensorieche of geestelijkke vaardigheden of met gebrek aan ervaring en/of kennis gebruikt te worden, tenzij ze door een voor hun veiligheid verantwoordelijke persoon in de gaten gehouden worden of van hem aanwijzingen ontvingen hoe het apparaat gebruikt moet worden. Kinderendieren in de gaten gehonden te worden om er zeker van teল dat ze Niet met het apparaat spelen.
  Bij langdurige bedrijfsonderbrekingen moet het apparaat aan de hoofdschakelaar / apparaatschakelaar uitgeschakeld worden of要去 netstekker uitgetrokken worden.

Elektrische aansluiting

Gebruik uitsluitend wisselstroom voor het apparaat. De spanning要去 overeenkomen met de vermelding op het typeplaatje van het apparaat.

Gevaar voor elektrische schokken

Pak de stekker en wandcontactdoos nooit met vochtige handen beet.

Netstekker Niet verwijderen door hem aan de netkabeluit het stopcontact te trekken.

Controleer netsnoer en stekker voor gebruik altd op beschadigingen. Laat een beschadigd netsnoer onmiddelijk vervan

gen door een bevoegde klantendienst-/ elektromonteur.

We adviseren wandcontactdozen met voorgeschakelde lekstroom-veiligheids-schakelaar (maximaal 30 mA nominale activerings-stroomsterkte) te gebruiken, ter vermijding van elektrische ongelukken.

Gevaar

Bepaalde stoffen können door het opwaaien met de zuiglucht explosieve dampen of mengsels vormen!

De volgende stoffen nooit opzuigen:

-Explosieve of brandbare gassen,vloeistoffen en stof (reactief stof)
- Reactief metaalstof (bijv. aluminium, magnesium, zink) in verbinding met sterk alkalische en zure reinigingsmiddelen
- Onverdunde sterke zuren en logen
- Organische oplosmiddelen (bijv. benzine, verfverdunner, aceton, stookolie).

Bovendien kann denze stoffen de bij het apparaat gebruekte materialen aantasten.

Beschrijving apparatus

Afbeeldingenzieuitklapblad4

1 Netsnoer met stekker
2 Schakelaar van het apparaat (AAN / UIT)
3 Apparaatklep
4 Handgreep
5 Openingsknop voor apparaatklep
6 Ontschuimvloeistof (FoamStop)
7 Polstermondstuk
8 Parkeerhouser voor vloerspuitkop
9 Accessoireklep
10 Bergruimte toebehoren
11 Spleetmondstuk
12 Afvoerklep voor HEPA-filter
13 HEPA-filter
14 Waterfilterreservoir
15 Keerschot
16 Deksel van waterfilterreservoir
17 Tussenfilter
18 Vloerzuigmond, omschakelbaar

19 Ontgrendeling voor de verstelling van de telescopische zuigbuis
20 Telescoopzuaigbuis
21 Secundaire-luchtschuifklep
22 Handgreep
23 Zuigslang

Bij apparaat 1.195-202,0 extra in de leveromvang

24 Turbo vloerspuitkop

Inbedrijfstelling/gebruik

Let op! Het apparaat mag alleen in horizontale toestand worden gebruikt, als het waterreservoir bevuld is. Het water-reservoir moet eerst worden leeggemaakt, voordat het apparaat rechtop wordt geplaatst, anders kan de vloer beschadigd raken.

Attentie! Als de stoppen bij het inschakenlen van het apparaat doorslaan, kan het zijndat er tegelijkertijd andere elektronische apparaten opdezelfde stroomkring zijn aangesloten en gebruikt worden. Stelt u in dit geval het apparaat op het laagste vermogensniveau in, voordat u het apparaat aanzet. Daarna kutu een hoger vermogensniveau kiezen. Beveiliging van het netzie hoofdstuk "technische gegevens".

Belangrijke aanwijzing! Het apparaat schakelt zich automatisch uit bij gevaar voor oververhitting. Schakel het apparaat uit en trek de stekker eruit. Vervang de HEPA-filter. Na het verhelpen van de storing het apparaat minstens 1aar latent afkoelen, dan is het apparaat wee bedrijfsklaar.

Accessoires aansluiten

Afbeelding 1

Zuigslang aansluiten op het apparaat.
Telescopische zuigbuis met greed verbinden en vloerspuitkop aanbrengen.

Afbeelding 2

Ontgrendeling bedieren en binnenste buis op de gewenste lengte uittrekken resp. inschuiven.

Instructie: De telescopische zuigbuis volgens het formaat instellen zodate u in

een rechte houding ontspannen kunt werken.

Waterfilterreservoir vullen

Let op

Gebruik dit apparaat nicht zonder gevuld waterfilterreservoir!

Bij de levering+zijn de tussenfilter en het keerschot reeds gemonteerd. Gelinge bij het vullen erop te letten dat deze bestand-delen juist aangebracht+zijn (zie: LEVERINGSPAKKET). Ze+kennen de oorzaak..., Zijn van een slechte zuigprestatie of een vroegtijdige uitval van de tussenfilter (zie: WERKING BEEINDIGEN).

Afbeelding 3

Apparaatklep openen en ontschuimvloeistof (FoamStop) en waterfilterreservoir wegemen.

Afbeelding 4

Het deksel van het waterfilterreservoir en het keerschot verwijderen en het waterfilterreservoir:tussen de MIN- en MAX-markering vullen met leidingwater (ca. 1,7 liter)!

Afbeelding 5

Een dopje ontschuimvloeistof (Foam-Stop) in het waterfilterreservoir vullen. Instructie: De werking van de zuiger berust op de verwerveling van de zuiglucht in de waterfilter. Daarbij worden opgezogen deeltjes en restanten van reinigingsmiddelen uit vloerbedekkingen in het waterbad verzameld. Onder bepalde omstandigheden kan dit schuimvorming tot gevolg hebben. Om dat te vermiijden,要去 een volledig dopje ontschuimvloeistof in het waterbad gevoegd worden. Een lichte schuimvormingijdens het gebruik is normaal en heeft geen negatieve gevolgen voor de werking.

Afbeelding 6

Instructie: Gelieve water bij te vullen wanner het waterpeil in het reservoirijdens het werk onder de „MIN" marketing zakt.

Keerschot aanbrengen en het deksel van het waterfilterreservoir opnieuw

aanbrengen. Het waterfilterreservoir volledig in het apparaat zetten.

Beginnen met het werk

Afbeelding 7

De stroomkabel volledig uith het apparaat trekken.

Afbeelding 8

Apparaatstekker in de contactdoos steken.
Voor het inschakelen de hoofdschakelaar (in/uit) indrukken.

Let op

Geen grote hoeveelheden poederachtige stoffen zoals bijvoorbeeld cacaopoeder, bloem, wasmiddel, puddingpoeder en dergelijke opzuigen!

Werken met de vloerspuitkop

Zuigen van harde oppervlakken

Afbeelding 9

Druk met de voet op de omschakelaar op het vloermondstuk. De borstelranden aan de onderzijde van het vloermondstuk staan maar buiten

Zuigen van tapijten

Afbeelding 10

Druk met de voet op de omschakelaar op het vloermondstuk. De borstelranden aan de onderzijde van het vloermondstuk staan maar binnen

Instructie: Door de hoge constante zuigkracht van het apparaat+kunnen de zuigmonden zich bij het werken op tapijten, kussens, enz. te vast zuigen. Gebruik in dat geval de schuifopening om de zuigkracht te verlagen. Na gebruik wee sluiten.

Werken met voegsproeier en kussensproeier

Instructie: Voegsproeier en kussensproeier zijn ondergebracht in het apparaat.

Afbeeling 11

Om te werken moeten de accessoireklep geopend en het gewenste mondstuk eruit genomen worden.

Voegsproeier

voor randen, voegen, radiatoren en moeilijk toegankelijkeplaatsen.

Kussensproeier

voort het schoonzuigen van gestoffeerde meubelen, matrassen, gordijnen e.a.

Turbo vloerspuitkop

*afhankelijk van de uitvoering

Afbeelding 12

Turbo vloerspuitkop (bestelnr. 4.130-177,0)

Borstelen en zuigen in een keer.

Met name geschikt voor het opzuigen van dierenharen en het zuigen van hoogpolige tapijten. De rolborstel worden aangedreten door de luchtstroom. Geen elektrische aansluiting vereist.

Parkeerstand

Afbeelding 13

Apparaat uitsvhakelen, daartoe hoofdschakelaar (in/uit) indrukken

Afbeelding 14

De vloerspuitkop bij werkonderbrekin-gen in de opname aan het apparaat steken.

Werking stopzetten

Afbeeling 13

Apparaat uitschakelen en de stekkeruit de wandcontactdoos trekken.

Afbeelding 15

Door zacht aan de stroomkabel te trekken, trekt de kabel zich automatisch in het apparaat.

Reinigen van het waterfiltersystem Let op

Na elk gebruik het waterfilterreservoir, het filterdeksel en het keerschot onder stromend water afspoelen en lately drogen. Gelieve op proper gereinigde geleidingen van het keerschot te letten.

Afbeelding 3

Het waterfilterreservoir uith het apparaat nemen (zie: WATERFILTERRESER-VOIR VULLEN).

Afbeelding 16

Deksel van het reservoir nemen en keerschot wegnemen.
Het waterfilterreservoir leegmake.
Deksel, keerschot en waterfilterreservoor onder stromend water afspoelen enlaten drogen.

Afbeelding 17

De tussenfilter indien nodig reinigen / afspoelen.

(zie: ONDERHOUD)

Let op

Alle onderdelen van de waterfilter要去en voor de montage goed gedroogd�!

Transport, opslag

Let op

Voor het bewaren van het apparaat moet gegarandeerd zich dat geen watereer in het waterfilterreservoir zich en dat alle onderden van het waterfiltersystem goed droog zich.

Apparaat voor het transport aan de draaghandgreep vasthouden en in droge ruimten opslaan.

Afbeelding 20

Apparaat mag voor opslag rechtop geplaatst worden. Op de onderkant van het apparaat bevindt zich voor het vloermondstuk een extra parkeerpositie.

Reiniging en onderhoud

Gevaar

Bij alle reinigings- en onderhoudswerkzaamheden aktijd het apparaat uitschakenlen en de stekker uit het stopcontacttrekken.

Tussenfilter reinigen / verrangen

Instructie: De tussenfilter bij normala gebruik ten staatte alle 8 weken reinigen, bij een vermindering van de zuigkracht ook vroeger.

Voor de reiniging een courante zachte spons voor huishoudelijk werk gebruiken om te vermijden dat de gecoate lamellen beschadigd worden.

Afbeelding 17

De afzonderlijke lamellen van de tussenfilter met de spons onder stromend water reinigen.
Filter volledig latendrogen.
Bij normala gekruik de tussenfilter ten LASTe na 12 maanden verrangen, indien nodig ook vroeger.

Instructie: De tussenfilter moet met het restafval meegegeven worden.

Apparaat en accessoires reinigen

Gevaar

Geen schuurmiddlesen, glas of reinigings-middelen gebruiken! Dompel het apparaat nooit in water.

Afbeelding 18

Zuigslang en handgreep+kunnen voor het reinigen uiteen genomen worden.
De accessoires controleren op verstopping en indien nodig reinigen. Voor het reinigen van de vloerspuitkop mag geen water gezruikt worden.

Turbo vloerspuitkop reinigen

*afhankelijk van de uitvoering In de borstelwals gedraaidaar met een schaar langs de snijrand scheiden,ervolgens met het spleetmondstuk afzuigen.

HEPA-filter vervangen

Instructie: Om een optimaal reinigingsresultaat en functionaliteit van het apparaat te garanderen, moet die ten LASTe na 12 maanden verrangen worden. In geval van beschadiging of sterke verontreiniging vroeger verrangen.

Let op

De afvoerklep wegemen.

Afbeelding 19

De HEPA-filter verwijderen.
Een neue HEPA-filter zodenig aanbrengen dat hij met een „KLIK" vastklikt.
De afdekking opniew zodanig aanbrengen dat ze met een „KLIK" vastklassik.

Technische gegevens

Nominate spanning 1~50/60 Hz	220-240	V
Vermogen Pnom.	900	W
Vulhoeveelheid waterfil-terreservoir	1,7	I
Geluidsdrukniveau	66	dB(A)
Gewicht (excl. accessoi-res)	7,5	kg
Nominate afstand, accessoires	35	mm

DS 6.000 Waterfilter DS 6.000 Waterfilter, Medclean: HEPA-filter H 13 classe conform EN 1822 (stand 1998)

DS 5.800 Waterfilter:

HEPA-filter H 12 classe conform EN 1822 (stand 1998)

Technische veränderingen voorbehouden!

Hulp bij storingen

Kleinere storingen kurz u selbst oplossen met behulp van het volgende overzicht. Bij twijfel neemt u contact op met de bevoegde klantenservice.

Gevaar

Bij alle reinigings- en onderhoudswerkzaamheden aktijd het apparaat uitschakenen en de stekker uit het stopcontacttrekken.

Reparaties en werkzaamheden aan elektrische componenten mogen alleen door bevoegde medewerkers van de technische Dienst worden uitgevoerd.

Stekker uittrekken, aansluitkabel en stekker controleren op beschadigingen.

Zwakke / verminderde zuigkracht

KeerschotJUST aanbrengen. (zie: WATERFILERRESERVOIR VULLEN)

Tussenfilter is verontreinigd

Filter uittwassen, indien nodig neue wuteussenfilter aanbrengen. (zie: ONDERHOUD)

Tussenfilter is nat

Tussenfilter latent drogen of neue droge filter aanbrengen. (zie: ONDERHOUD)

Sterke schuimvorming in het waterfilter-reservoir

Water verrangen en 1-2 dopjes Foam-Stop toevoegen. Tussenfilter controle-ren op vochtigkeit. Indien nodig, de vochtige filter onder stromend water rei-nigen en verrolgens laden drogen of een neue filter aanbrengen.

Te weinig of te veel water in het waterfilterreservoir

MIN/MAX marketing op het reservoir controlleren.

HEPA-filter is verontreinigd.

HEPA-filter verrangen. (zie: ONDERHOUD)

Verstopping oplossen. (zie: ONDERHOUD)

Schuifopening aan de handgreep openen.

Schuifopening sluiten. (zie: WERKEN MET DE VLOERSPUIT-KOP)

Apparaatklep sluit nicht.

Deksel van de waterfilter is nicht correct aangebracht.

Deksel van het waterfilterreservoir correct aanbrengen.

Waterfilter wegemen en correct in het apparaatplaatsen. (zie: WATERFILTERRESERVOIR VULLLEN)
