MANUALE UTENTE DS 6.000 WATERFILTER KARCHER

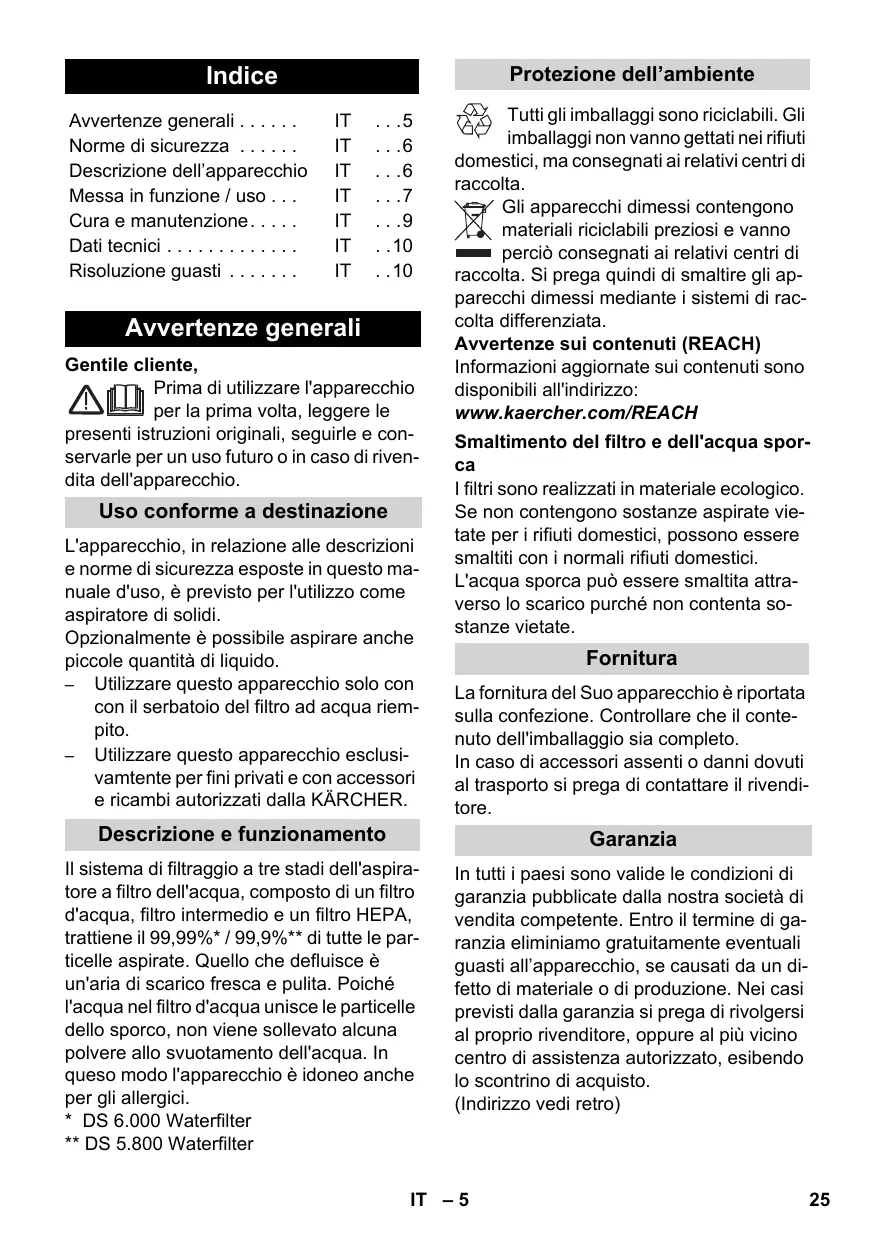

Descrizione dell'apparecchio IT . .6

Messa in funzione / uso . . . IT . . .7

Cura e manutenzione. IT .9

Dati tecnici IT 10

Risoluzione guasti IT 10

Avvertenze generali

Gentile cliente,

Prima diutilizzare l'apparecchio per la primaolta,leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Uso conforme a destinazione

L'apparecchio, in relazione alle descrizioni e norme di sicurezza esposte in quello manuale d'uso, è previsto per l'utilizzo come aspiratore di solidi.

Opzionalmente è possibile aspirare ancè piccole quantità di liquido.

• Utilizzare quello apparecchio solo con con il serbatoio del filtro ad acqua riem-pito.
  Utilizzato quello apparecchio escludivamtente per fini privati e con accessori e ricambi autorizzati alla KÄRCHER.

Descrizione e funzionamento

Ilsystemadifiltraggioa tre stadi dell'aspiratoreafiltore dell'acqua,compostodiunfiltord'acqua,filtro intermedioe un filtroHEPA,trattiene il 99,99% ^ / 99,9%^* di tutte leparticelle aspirate.Quello che defluisce eun'aria di scarico fresca e pulita.Poichél'acqua nel filtro d'acqua unisce le particelledello sporco,non viene sollevato alcuna polvere allosvotamento dell'acqua.In queso modo l'apparecchio è idoneo anche per gli allergici.

• DS 6.000 Waterfilter
  ** DS 5.800 Waterfilter

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti stici, ma consegnati ai relativi centri di ta.

Gli apparecchi dimessi contengono materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dimessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Smaltimento del filtro e dell'acqua sporca

I filtri sono realizzati in materiale ecologico. Se non contengono sostanze aspirate vieta tate per i rifiuti domestici, possono essere smaltiti con i normali rifiuti domestici.

L'acqua sporca può essere smaltita attraverso lo scarico perché non contenta sostanzi che Vietate.

Fornitura

La fornitura del Suo appearecchio è riportata sulla confezione. Controllare che il contento dell'imballaggio sia completo.

In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivenditore.

Garanzia

In tutti i paesi sono valide le condizioni di garanzia pubblicate alla nostra società di vendita competente. Entro il termine di garanzia eliminiamo Gratisamente eventuali guasti all'apparecchio, se causati da un difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Servizio assistenza

In caso di dati o anomalie la filiale KARCHER è felice di poterla aiutare. (Indirizzo vedi retro)

Ordinare ricambi e accessori speciali

La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manuale d'uso.

I ricambi e gli accessori sono reperibili.
presso il rivenditore di fiducia o una filiale.
KARCHER.

(Indirizzo vedi retro)

Norme di sicurezza

• Questo apparecchio non è destinato all'uso da parte di persona (compresi bambini) dalle facoltà fisiche, sensoriali o intellettuali limitate o carenti di espertienza e/o conoscenze, a meno che costoro non vengano sorvegliati da una persona responsable della loro sicurezza o ricevano da但这a istruzioni sull'uso dell'apparecchio. Sorvegliare i bambini per assicurarsi che non giochi no con l'apparecchio.
  In caso di pause di esercizio prolongate disattivare l'apparecchio dall'interrutto principale / interruptore dell'apparecchio o tirare la spina di rete.

Collegamento elettrico

Collegare l'apparecchio solo a corrente alternata. La tensione deve corrispondere a quella individata sulla targhetta dell'apparecchio.

Pericolo di scosse elettriche

Non toccare mai la spina e la presa con le mani bagnate.

Non staccare la spina alla presa tirando il cavo di collegamento.

Prima diogni utilizzo controllare che il cavò di allacciamento e la spina di alimentazione non presentino danni. Far sostituire immediatamente il cavò di allacciamento danneggiato dal servizio clienti autorizzato/da un elettricista specializzato.

Per evitare incidenti elettrici raccomandiamo di collegare l'apparecchio a prese elettriche dotate di interrottore differenziale (con corrente differenziale nominale I dn non superiore a 30 mA).

Pericolo

Determine sostanze possono formare In-sieme all'aria di aspirazione vapori e misce-le esplosivi.

Non aspirare mai le seguenti sostanze:

gas esplosivi o infiammabili, liquidi e polveri (polveri reattive)
- Polveri di metallo reattive (ad es. alluminio, magnesio, zinco) insieme a detergenti fortemente alcalini ed acidi
- Acidi e soluzioni alcaline allo stato puro
- Soluzioni organiche (ad es. benzina, diluenti per vernici, acetone o gasolio).

Questesostenze possono inoltre corrodere i materiali dell'apparecchio.

Descrizione dell'apparecchio

Figure riportate sulla pagina pieghevole 4

1 Cavo di allacciamento alla rete con spi
2 Interruttore dell'apparecchio (ON/OFF)
3 Sportellino apparecchio
4 Maniglia di trasporto
5 Tasto d'apertura dello sportellino apparecchio
6 Antischiumogeno (FoamStop)
7 Bocchetta poltrone
8 Supporto di parcheggio della bocchetta per pavimenti
9 Sportellino per accessori
10 Alloggamento accessori
11 Bocchetta fessure
12 Sportellino dell'aria di scarico per filtri HEPA
13 Filtro HEPA
14 Contenitore filtro acqua
15 Piastrina di rimbalzo
16 Coperchio del contentatore filtrato acqua
17 Filtro intermedio
18 Bocchetta pavimento, regolabile

19 Sblocco per la regolazione del tubo di aspirazione telescopico
20 Tubo telescopico
21 Saracinesca per l'aria viziata
22 Impugnatura
23 Tubo flessibile di aspirazione

Per l'apparecchio 1.195-202.0 in dotazione aggintiva
24 Bocchetta turbo per pavimenti

Messa in funzione / uso

Attenzione! Con serbatoio d'acqua riempito l'apparecchio più essere fatto fatto funzionate solo nella posizione orizzontale. Svuotare il serbatoio d'acqua prima di installare l'apparecchio, altrimenti il pavimento potrebbe venir danneggiato.

Attenzione! L'eventuale scatto della protezione di rete al momento dell'accensione dell'apparecchio, cui sono assere causato dal fatto cheanchealtire elettrodomestici sono collegati allo stesso circuito elettrico. In quello caso impostare il livello minimo di potenza dell'apparecchio prima di accenderlo. I livelli di potenza maggiori potranno essere impostati in seguito. Protezione rete: vedi capitolo "Dati tecnici".

Avviso importante! L'apparecchio si spe-gne automaticamente in situazioni di potenziale surriscaldamento. Spegnere l'apparecchio e togliere la spina di alimentazione. Sostituire il filtrlo HEPA. Dop o l'eliminazione di eventuali guasti lasciare raffreddare l'apparecchio per almeno un'ora. Dopodiché sare di nuovo pronto per l'uso.

Collegare gli accessori

Figura 1

Collegare il tubo flessibile di aspirazione all'apparecchio.
Collegare l'impugnatura al tubo di aspi-razione telescopico e introdurre la bacchetta per pavimento.

Figura 2

Agire sul dispositivo di blocco ed estrarre o introdurre il tubo interno alla lunghezza desiderata.

Nota: Regolare il tubo di aspirazione telescopico secondo la grandezza per poter lavorare in posizione retta e rilassata.

Riempire il serbatoio del filtro dell'acqua

Attenzione

Non usare l'apparecchio perché serbatoio delhetto ad acqua riempito!

Al momento della fornitura il filtro intermedio e la piastrina di rimbalzo sono più introddotti. Assicurarsi durante il riempimento che questi componenti siano inserti correttamente (vedi: FORNITURA). Possono essere la causa per un'aspirazione inadequata oppure per una rottura anticipata del filtro intermediio (vedi: TERMINARE IL LAVORO).

Figura 3

Aprire lo sportellino appearecchio e svuotare il liquido antischiuma (FoamStop) nonché rimuovere il serbatoio del filtro ad acqua.

Figura 4

Rimuovere il coperchio dal contentatore del filtro dell'acqua nonché estrarre la piastrina di rimbalzo e riempire il contentatore fino al contrassegno tra MIN e MAX con acqua corrente (ca. 1,7 litri)!

Figura 5

Aggiungere un tappo di antischiumogeno (FoamStop) nel contentatore del filtrodell'acqua.

Nota: La modalità di funzionamento dell'aspiratore si basa sulla vorticosità dell'aria di aspirazione all'interno del filtrato ad acqua. Il materiale aspirato e i residui di detergente sui pavimenti affluirannoosi nel serbatoio acqua.In alcuni casi cui poo verificarsi la formazione di schiuma.Per evitarla è necessarioaggiungere un tappo di antischiumogeno nel bagno d'acqua. Una lieve formazione di schiuma durante il funzionamento è normale e non danneggia le funzioni.

Figura 6

Nota: Aggiungere dell'acqua fino a quando il livello nel contentitore durante il lavoro scende quello il contrassegno MIN".

Inserire la piastrina di rimbalzo e rimettere il coperchio del contentatore del filtrod'acqua. Rimontare il contentatore del filtrad ad acqua completamente nell'apparecchio.

Iniziare a lavorare

Figura 7

Estrarre il cavo di rete completamente dall'apparecchio.

Figura 8

Inserire la spina dell'apparecchio nella presa di rete.
Accendere l'apparecchio premendo l'interruttore (on/off).

Attenzione

Non aspirare grandi quantità di sostanze in polvere quali cacao, farina, detersivo in polvere, polvere di budino e sostanze simili!

Lavorare con la bocchetta per pavimento

Aspirazione di pavimenti duri

Figura 9

Premere con il piede sul commutatore della bocchetta pavimenti. Le setole除去 alla bocchetta pavimenti fuoriescono.

Aspirazione di moquette

Figura 10

Premere con il piede sul commutatore della bocchetta pavimenti. Le setole除去 alla bocchetta pavimenti rientrano.

Nota: A causa dell'elevata e costante potenza di aspirazione dell'apparecchio, gli ugelli sono intasarsi aspi-rando sui tappeti, sulle imbottiture, ecc. In tal caso è necessario utilizzato il cursore dell'aria viziata per ridurre la potenza di aspirazione. Richiudere il cursore dopo l'uso.

Lavorare con il la bocchetta per fughe e la bocchetta per imbottiture

Nota: Sia la bocchetta per fughe che la bocchetta per imbottiture sono alloggiate nell'apparecchio.

Figura 11

Per lavorare, après lo sportellino per accessori e prelevare la bocchetta desiderata.

Bocchetta fissure

per bordi, giunti, radiatori e zone dificilmente accessibili.

Bocchetta mobili imbottiti

per aspirare mobili imbottiti, tente, materassi edalto

Bocchetta turbo per pavimento

• in funzione alla dotazione

Figura 12

Bocchetta turbo per pavimenti (Cod. d'ordin. 4.130-177.0)

Spazzolare ed aspirare contemporan-
amente.

Particularmente indicate per aspirare peli di animali e per la pulizia di tappeti a peso alto. L'azionamento del rullo spazzola avviene tramite il flusso d'aria. Non serve alcun collegamento elettrico.

Posizione di parcheggio

Figura 13

Spagnere l'apparecchio premendo l'interruttore (on/off) dell'apparecchio.

Figura 14

Introduire la bocchetta per pavimenti nell'alloggiamento dell'apparecchio durante le pause di lavoro.

Terminare il lavoro

Figura 13

Specnere l'apparecchio e staccare la spina.

Figura 15

Tirando leggermente il cavo di collegamento rete, il cavo rientra automaticamente nell'apparecchio.

Pulire il filtro dell'acqua

Attenzione

Pulire dopo ogni utilizzato il contentatore del filtro dell'acqua, il coperchio del filtro e la piastrina di rimbalzo sotto acqua corrente e lascaire asciugare. Accertarsi che le guid della piastrina di rimbalzo siano pulite.

Figura 3

Prelevare il contentitore del filtrlo dell'acqua dall'apparecchio (vedi: RIEMPIRE IL SERBATOIO DEL FILTRO DELL'ACQUA).

Figura 16

Togliere il coperchio del serbatoio e ri-muovere la piastrina di rimbalzo.
Svuotare il contentitore del filtro ad ac-qua.
Lavare il coperchio, la piastrina di rimbalzo e il contentatore del filtro ad acqua fatto acqua corrente e lasciare asciugare.

Figura 17

Pulire/lavare il filtrlo intermedio a necessità. (vedi: CURA, MANUTENZIONE)

Attenzione

Tutte le parti del filtro ad acqua devono essere ben asciugate prima di essere rimontate!

Trasporto, conservazione

Attenzione

Prima di conservare l'apparecchio, accertarsi che nel contentatore del filtro ad acqua non vi sua dell'acqua e che tutte le parti delsystema di filtraggio ad acua siano ben asciuate.

Per il trasporto fissare l'apparecchio alla rispectiva maniglia e conservarlo in luoghi asciutti.

Figura 20

Per la conservazione, l'apparecchio cui si sono in piedi. Sul lato inferiore dell'apparecchio si trova una posizione di parcheggio aggintiva per la bocchetta per pavimenti.

Cura e manutenzione

Pericolo

Prima di agli intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina.

Pulire / sostituire il filtrio intermedio

Nota: Pulire ilhetto intermediio, in condizioni d'uso normali, al più tardi dopo agli 8 settimane; se la forza aspirante diminuisce, pulirloanche prima.

Per la pulizia usare una normale spugna di un materiale morbido, al fine di evitare che il rivestimento delle lamelle venga danneggiato.

Figura 17

Pulire le singole lamelle del filtro intermedio除去 acqua corrente tiepida, using la spugna.
Lasciare asciugare completeness il filtro.
Pulire ilhetto intermediio, in condizioni di uso normali, al massimo ogni 12 mesi; all'occurrenz aanche prima.

Nota: Ilchio intermedio devessere smaltito nei rifiuti.

Pulire l'apparecchio e gli accessori

Pericolo

Non usare detergenti abrasivi, detergenti per il vetro o detergenti universali! Non immergere mai l'apparecchio in acqua.

Figura 18

Il tubo flessibile di aspirazione e l'impugnatura possono essere smontati per la pulizia.
Controllare che gli accessori non siano otturati, eventualmente pulirli. Per la pulizia della bocchetta per pavimenti non deve essere utilizzata dell'acqua.

Pulizia della bocchetta turbo per pavimento

• in funzione alla dotazione

Tagliare i capelli attorcigliati al rullospazzo- la e presenti lungo il bordo di taglio e quindi aspirarli con una bocchetta per giunti.

Sostituzione del filtro HEPA

Note: Per poter garantire una prestazione di pulizia ed un funzionamento ottimale dell'apparecchio è necessario sostituirlo al massimo dopo 12 mesi. In caso di danneggiamento o di forte sporco sostituirloanche prima.

Attenzione

IlchioHEPA nondevesesserelavato!

Rimuovere lo sportellino dell'aria vizia-ta.

Figura 19

Rimuovere il filtro HEPA.
Inserire un nuovo filtering HEPA in modo tale da percepire un „CLIC" per l'aggancio.
Introdurre nuovamente la copertura in modo tale da percepire un „CLIC" per l'aggancio.

Dati tecnici

Tensione nominale 1~50/60 Hz	220-240	V
Potenza Pnom	900	W
Quantità di riempimento del contentatore del filtrò dell'acqua	1,7	I
Pressione acustica	66	dB(A)
Peso (senza accessori)	7,5	kg
Diametro nominale, accessori	35	mm

DS 6.000 Waterfilter

DS 6.000 Waterfilter, Medclean:

Filtro HEPA H 13 classe secondo EN 1822 (edizione 1998)

DS 5.800 Waterfilter:

Filtro HEPA H 12 classe secondo EN 1822 (edizione 1998)

Con riserva di modifiche tecniche!

Risoluzione guasti

Piccoli guasti o disfunzioni possono essere eliminati seguendo le seguenti istruzioni. In caso di dubbi si prega di rivolgersi al servizio assistenza autorizzato.

Pericolo

Prima di agli intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina.

Lavori di riparazione e lavori sugli impianti elettrici sono essere effettuati solo dal servizio clienti autorizzato.

L'apparecchio non aspira

Alimentazione elettrica interrotta

Tirare la spina di rete, il cavo di collegamento e verificare che la spina non sia danneggiata.

Potenza di aspirazione debole / ri-dotta

Piastrina di rimbalzo dimenticata o non posizionata correttamente.

Inserire correttamente la piastrina di rimbalzo. (vedi: RIEMPIRE IL SERBATOIO DEL FILTRO DELL'ACQUA)

Filtro intermedio assente o non introdotto correttamente.

Controllare ilhetto intermedio.

Il filtro intermedio è sporco

Lavare il filtro ed all'occorrezza intro-durre un nuovo filtro intermediio. (vedi: CURA, MANUTENZIONE)

Filtro intermediobagnato

Far asciugare il filtro intermedio o insertre un nuovo filtro. (vedi: CURA, MANUTENZIONE)

Forte formazione di schiuma nel contentore del filtro dell'acqua

Sostituire l'acqua e aggiungere 1-2 tappi di FoamStop. Verificare che il filtro intermedio non sia umido. Se necessario, lavare il filtro umido quello acqua corrente e poi farlo asciugare oppure introdure un filtro nuovo.

Troppaoca acqua o molta nel serbatoio del filtro dell'acqua

Verificare il contrassegno MIN / MAX sul contentatore.

Filtro HEPA intasato

Sostituire ilchioHEPA. (vedi: CURA, MANUTENZIONE)

Otturazione degli accessori

Rimuovere I'otturazione. (vedi: CURA, MANUTENZIONE)

Cursore dell'aria viziata sulla maniglia aperto

Chidere il cursore dell'aria viziata. (vedi: LAVORARE CON LA BOCCHETTA PER PAVIMENTI)

Lo sportellino apparecchio non si chiude

Il coperchio del filtro ad acqua non è in-serito correttamente

Inserire correttamente il coperchio sul contentatore del filtro ad acqua.

Ilchio ad acqua non è inserto correttamente

Estrarre ilhetto ad acqua e inserirlo correttamente nell'apparecchio. (vedi: RIEMPIRE IL SERBATOIO DEL FILTRO DELL'ACQUA)
