Merk	KÄRCHER
Model	DS6000 / DS5800
Producttype	Water- en stofzuiger
Nominale spanning	220-240 V, 50/60 Hz
Nominaal vermogen	900 W
Watertankcapaciteit	1,7 L (markeringen MIN/MAX)
Gewicht (zonder accessoires)	7,5 kg
Nominale breedte accessoires	35 mm
Geluidsdrukniveau	66 dB(A)
HEPA-filterklasse	H13 (DS6000) / H12 (DS5800) volgens EN 1822
Filtersysteem	3 niveaus: waterfilter, tussenfilter, HEPA-filter
Conform gebruik	Droogzuigen en kleine hoeveelheden vloeistof
Meegeleverde accessoires	Vloermondstuk met omkeerfunctie, kierenzuiger, stoffenmondstuk, telescoopbuis, zuigslang, opbergbeugel
Optie	Turboborstel (ref. 4.130-177.0), antischuimmiddel FoamStop
Onderhoud tussenfilter	Om de 8 weken reinigen, elke 12 maanden vervangen
Onderhoud HEPA-filter	Niet wassen, elke 12 maanden vervangen
Onderhoud tank	Na elk gebruik spoelen en drogen
Milieubescherming	Recyclebare materialen, afvoer via geschikte kanalen
Garantie	Volgens voorwaarden verkoper, reserveonderdelen beschikbaar
Veiligheid	Automatische uitschakeling bij oververhitting, bescherming tegen elektrische schok, beperkt gebruik door ongetrainde personen

Veelgestelde vragen - DS6000, DS6000 KARCHER

Hoe vul ik het waterfilter van de KARCHER DS6000 stofzuiger?

Open de klep van het apparaat, verwijder het reservoir met waterfilter. Verwijder het deksel en de deflectorplaat. Vul met 1,7 liter drinkwater tussen de markeringen MIN en MAX. Voeg de inhoud van een dopje FoamStop toe om schuimvorming te voorkomen. Plaats de plaat en het deksel terug, plaats het reservoir in het apparaat.

Kan ik vloeistoffen opzuigen met deze stofzuiger?

Ja, het apparaat kan optioneel kleine hoeveelheden vloeistof opzuigen. Zorg ervoor dat het reservoir niet te vol is en gebruik water met het waterfilter. Zuig nooit explosieve of brandbare stoffen op.

Waarom is de zuigkracht zwak of neemt af?

Mogelijke oorzaken: de deflectorplaat is vergeten of verkeerd geplaatst, het tussenfilter ontbreekt, is vervuild of vochtig, het HEPA-filter is vervuild, accessoires zijn verstopt, de luchtinlaatklep staat open of het waterniveau is onjuist. Raadpleeg het hoofdstuk Storingsservice in de handleiding om elk punt te controleren.

Hoe reinig en onderhoud ik het tussenfilter?

Het tussenfilter moet uiterlijk elke 8 weken worden gereinigd. Gebruik een zachte spons onder stromend water om de lamellen te wassen. Laat volledig drogen voordat u het terugplaatst. Vervang het na 12 maanden of eerder indien nodig. Gooi het oude filter bij het restafval.

Hoe vervang ik het HEPA-filter?

Schakel het apparaat uit en trek de stekker uit het stopcontact. Verwijder de vuile luchtklep en vervolgens het gebruikte HEPA-filter. Plaats het nieuwe filter en klik het vast met een 'klik'. Plaats de klep terug. Het HEPA-filter moet elke 12 maanden worden vervangen of eerder als het beschadigd of vervuild is. Was het nooit.

Wat te doen bij schuimvorming in het waterfilter?

Als het schuim overmatig is, leeg dan het water, spoel het reservoir en vul opnieuw met vers water en voeg 1 tot 2 dopjes FoamStop toe. Controleer de vochtigheid van het tussenfilter, reinig of vervang het indien nodig. Een lichte schuimvorming is normaal.

Hoe gebruik ik de optionele Turboborstel?

De Turboborstel (ref. 4.130-177.0) wordt aangesloten als een standaard mondstuk. Hij wordt aangedreven door de luchtstroom, zonder elektrische aansluiting. Hij borstelt en zuigt tegelijkertijd, ideaal voor huisdierharen en dikke tapijten. Voor onderhoud knip je opgerolde haren door met een schaar en zuig ze op.

Hoe berg ik de stofzuiger op en vervoer ik hem?

Na gebruik het reservoir, het deksel en de deflectorplaat legen en drogen. Rol het snoer op door voorzichtig te trekken. Draag het apparaat aan het handvat. Voor opbergen kunt u hem rechtop zetten (er is een extra parkeerstand voor het vloermondstuk eronder). Bewaar op een droge plaats.

Wat zijn de belangrijke veiligheidsvoorschriften?

Zuig nooit explosieve of brandbare gassen, vloeistoffen of stoffen op. Controleer of de spanning overeenkomt met het typeplaatje. Pak de stekker niet vast met natte handen. Schakel het apparaat uit en trek de stekker uit voor elk onderhoud. Het HEPA-filter mag niet worden gewassen. Het apparaat schakelt automatisch uit bij oververhitting; laat het minstens een uur afkoelen voordat u het opnieuw gebruikt.

Waar kan ik reserveonderdelen en accessoires krijgen?

Reserveonderdelen en accessoires (bijv. tussenfilter, HEPA-filter, turboborstel) zijn verkrijgbaar bij uw dealer of een KÄRCHER-vestiging. De handleiding bevat een lijst van de meest voorkomende onderdelen aan het einde. Gebruik alleen door KÄRCHER goedgekeurde onderdelen.

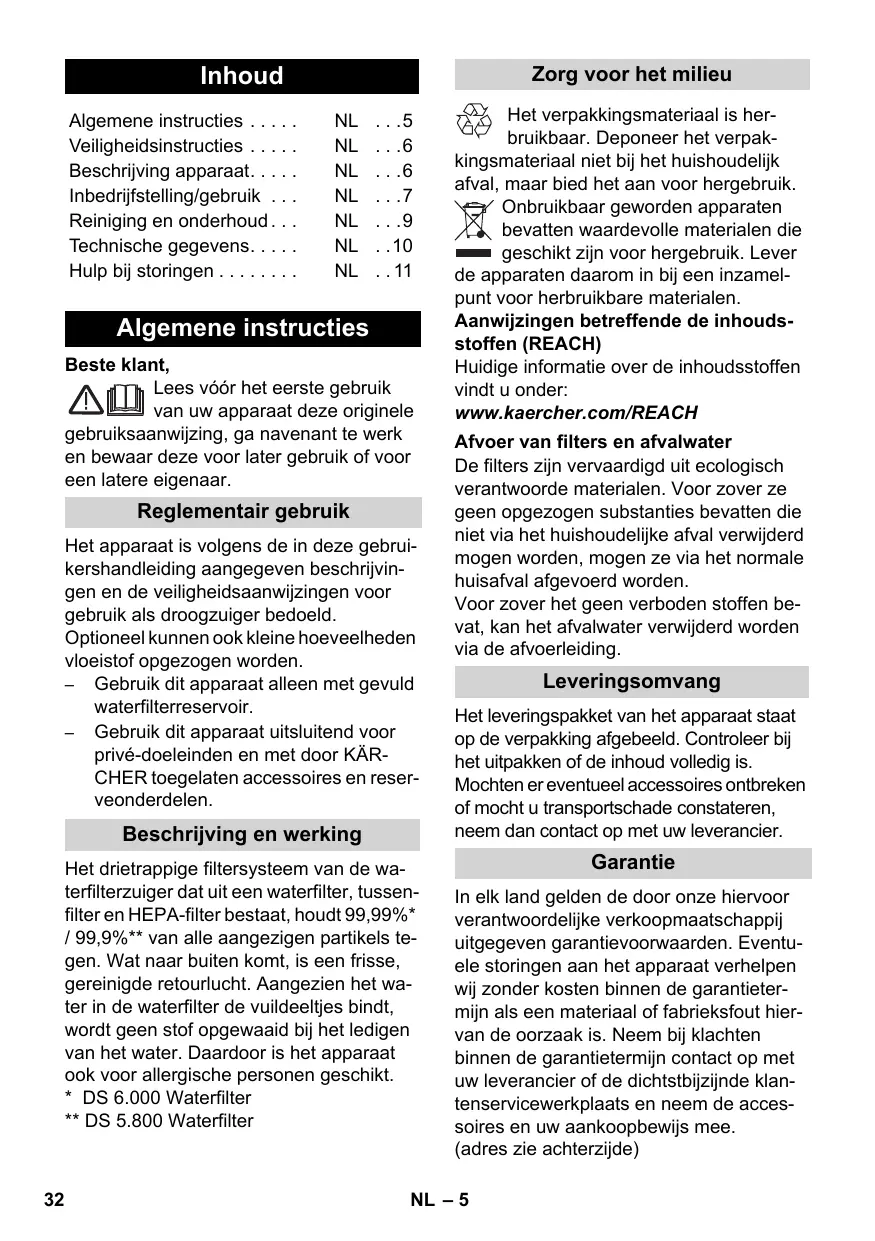

GEBRUIKSAANWIJZING DS6000, DS6000 KARCHER

Algemene instructies . . . . .	NL . . .5
Veiligheidsinstructies . . . . .	NL . . .6
Beschrijving apparaat. . . . .	NL . . .6
Inbedrijfstelling/gebruik . . .	NL . . .7
Reiniging en onderhoud . . .	NL . . .9
Technische gegevens. . . . .	NL . .10
Hulp bij storingen . . . . . . .	NL . .11

Algemene instructies

Beste klant,

Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Het apparaat is volgens de in deze gebruikershandleiding aangegeven beschrijvingen en de veiligheidsaanwijzingen voor gebruik als droogzuiger bedoeld.

Optioneel kunnen ook kleine hoeveelheden vloeistof opgezogen worden.

• Gebruik dit apparaat alleen met gevuld waterfilterreservoir.
• Gebruik dit apparaat uitsluitend voor privé-doeleinden en met door KÄR-CHER toegelaten accessoires en reserveonderdelen.

Beschrijving en werking

Het drietrappige filtersysteem van de waterfilterzuiger dat uit een waterfilter, tussenfilter en HEPA-filter bestaat, houdt 99,99%* / 99,9%** van alle aangezigen partikels tegen. Wat naar buiten komt, is een frisse, gereinigde retourlucht. Aangezien het water in de waterfilter de vuildeeltjes bindt, wordt geen stof opgewaaid bij het ledigen van het water. Daardoor is het apparaat ook voor allergische personen geschikt.

* DS 6.000 Waterfilter
** DS 5.800 Waterfilter

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak- kingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Afvoer van filters en afvalwater

De filters zijn vervaardigd uit ecologisch verantwoorde materialen. Voor zover ze geen opgezogen substanties bevatten die niet via het huishoudelijke afval verwijderd mogen worden, mogen ze via het normale huisafval afgevoerd worden.

Voor zover het geen verboden stoffen bevat, kan het afvalwater verwijderd worden via de afvoerleiding.

Leveringsomvang

Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Garantie

In elk land gelden de door onze hiervoor verantwoordelijke verkoopmaatschappij uitgegeven garantievoorwaarden. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn als een materiaal of fabrieksfout hiervan de oorzaak is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem de accessoires en uw aankoopbewijs mee. (adres zie achterzijde)

Klantenservice

Bij vragen of storingen helpt onze KÄR- CHER-filiaal u graag verder. (adres zie achterzijde)

Bestelling van reserveonderdelen en bijzondere toebehoren

Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.

Reserveonderdelen en toebehoren zijn verkrijgbaar bij uw handelaar of uw KÄRCHER-filiaal.

(adres zie achterzijde)

Veiligheidsinstructies

- Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vaardigheden of met gebrek aan ervaring en/of kennis gebruikt te worden, tenzij ze door een voor hun veiligheid verantwoordelijke persoon in de gaten gehouden worden of van hem aanwijzingen ontvingen hoe het apparaat gebruikt moet worden. Kinderen dienen in de gaten gehouden te worden om er zeker van te zijn dat ze niet met het apparaat spelen.

- Bij langdurige bedrijfsonderbrekingen moet het apparaat aan de hoofdschakelaar / apparaatschakelaar uitgeschakeld worden of moet de netstekker uitgetrokken worden.

⚠️ Elektrische aansluiting

Gebruik uitsluitend wisselstroom voor het apparaat. De spanning moet overeenkomen met de vermelding op het typeplaatje van het apparaat.

⚠ Gevaar voor elektrische schokken

Pak de stekker en wandcontactdoos nooit met vochtige handen beet.

Netstekker niet verwijderen door hem aan de netkabel uit het stopcontact te trekken.

Controleer netsnoer en stekker vóór gebruik altijd op beschadigingen. Laat een beschadigd netsnoer onmiddellijk vervan-

gen door een bevoegde klantendienst-/elektromonteur.

We adviseren wandcontactdozen met voorgeschakelde lekstroom-veiligheids-schakelaar (maximaal 30 mA nominale activerings-stroomsterkte) te gebruiken, ter vermijding van elektrische ongelukken.

⚠️ Gevaar

Bepaalde stoffen kunnen door het opwaai- en met de zuiglucht explosieve dampen of mengsels vormen!

De volgende stoffen nooit opzuigen:

• Explosieve of brandbare gassen, vloeistoffen en stof (reactief stof)
• Reactief metaalstof (bijv. aluminium, magnesium, zink) in verbinding met sterk alkalische en zure reinigingsmiddelen
  – Onverdunde sterke zuren en logen
• Organische oplosmiddelen (bijv. benzi-ne, verfverdunner, aceton, stookolie).

Bovendien kunnen deze stoffen de bij het apparaat gebruikte materialen aantasten.

Beschrijving apparaat

→ Afbeeldingen zie uitklapblad 4

1 Netsnoer met stekker
2 Schakelaar van het apparaat (AAN / UIT)
3 Apparaatklep
4 Handgreep
5 Openingsknop voor apparaatklep
6 Ontschuimvloeistof (FoamStop)
7 Polstermondstuk
8 Parkeerhouder voor vloerspuitkop
9 Accessoireklep
10 Bergruimte toebehoren
11 Spleetmondstuk
12 Afvoerklep voor HEPA-filter
13 HEPA-filter
14 Waterfilterreservoir
15 Keerschot
16 Deksel van waterfilterreservoir
17 Tussenfilter
18 Vloerzuigmond, omschakelbaar

19 Ontgrendeling voor de verstelling van de telescopische zuigbuis
20 Telescoopzuigbuis
21 Secundaire-luchtschuifklep
22 Handgreep
23 Zuigslang

Bij apparaat 1.195-202,0 extra in de leveromvang

24 Turbo vloerspuitkop

Inbedrijfstelling/gebruik

Let op! Het apparaat mag alleen in horizontale toestand worden gebruikt, als het waterreservoir gevuld is. Het waterreservoir moet eerst worden leeggemaakt, voordat het apparaat rechtop wordt geplaatst, anders kan de vloer beschadigd raken.

Attentie! Als de stoppen bij het inschakelen van het apparaat doorslaan, kan het zijn dat er tegelijkertijd andere elektronische apparaten op dezelfde stroomkring zijn aangesloten en gebruikt worden. Stelt u in dit geval het apparaat op het laagste vermogensniveau in, voordat u het apparaat aanzet. Daarna kunt u een hoger vermogensniveau kiezen. Beveiliging van het net zie hoofdstuk "technische gegevens".

Belangrijke aanwijzing! Het apparaat schakelt zelf automatisch uit bij gevaar voor oververhitting. Schakel het apparaat uit en trek de stekker eruit. Vervang de HEPA-filter. Na het verhelpen van de storing het apparaat minstens 1 uur laten afkoelen, dan is het apparaat weer bedrijfsklaar.

Accessoires aansluiten

Afbeelding 1

→ Zuigslang aansluiten op het apparaat.
→ Telescopische zuigbuis met greep verbinden en vloerspuitkop aanbrengen.

Afbeelding 2

→ Ontgrendeling bedienen en binnenste buis op de gewenste lengte uittrekken resp. inschuiven.

Instructie: De telescopische zuigbuis volgens het formaat instellen zodat u in

een rechte houding ontspannen kunt werken.

Waterfilterreservoir vullen

Let op

Gebruik dit apparaat niet zonder gevuld waterfilterreservoir!

Bij de levering zijn de tussenfilter en het keerschot reeds gemonteerd. Gelieve bij het vullen erop te letten dat deze bestanddelen juist aangebracht zijn (zie: LEVERINGSPAKKET). Ze kunnen de oorzaak zijn van een slechte zuigprestatie of een vroegtijdige uitval van de tussenfilter (zie: WERKING BEEINDIGEN).

Afbeelding 3

→ Apparaatklep openen en ontschuim-vloeistof (FoamStop) en waterfilterreservoir wegnemen.

Afbeelding 4

→ Het deksel van het waterfilterreservoir en het keerschot verwijderen en het waterfilterreservoir tussen de MIN- en MAX-markering vullen met leidingwater (ca. 1,7 liter)!

Afbeelding 5

→ Een dopje ontschuimvloeistof (Foam-Stop) in het waterfilterreservoir vullen.

Instructie: De werking van de zuiger berust op de verwerveling van de zuiglucht in de waterfilter. Daarbij worden opgezogen deeltjes en restanten van reinigingsmiddelen uit vloerbedekkingen in het waterbad verzameld. Onder bepaalde omstandigheden kan dit schuimvorming tot gevolg hebben. Om dat te vermijden, moet een volledig dopje ontschuimvloeistof in het waterbad gevoegd worden. Een lichte schuimvorming tijdens het gebruik is normaal en heeft geen negatieve gevolgen voor de werking.

Afbeelding 6

→ Instructie: Gelieve water bij te vullen wanneer het waterpeil in het reservoir tijdens het werk onder de „MIN” marking zakt.

Keerschot aanbrengen en het deksel van het waterfilterreservoir opnieuw

aanbrengen. Het waterfilterreservoir volledig in het apparaat zetten.

Beginnen met het werk

Afbeelding 7

→ De stroomkabel volledig uit het apparaat trekken.

Afbeelding 8

→ Apparaatstekker in de contactdoos steken.
→ Voor het inschakelen de hoofdschakelaar (in/uit) indrukken.

Let op

Geen grote hoeveelheden poederachtige stoffen zoals bijvoorbeeld cacaopoeder, bloem, wasmiddel, puddingpoeder en dergelijke opzuigen!

Werken met de vloerspuitkop

Zuigen van harde oppervlakken

Afbeelding 9

→ Druk met de voet op de omschakelaar op het vloermondstuk. De borstelranden aan de onderzijde van het vloermondstuk staan naar buiten

Zuigen van tapijten

Afbeelding 10

→ Druk met de voet op de omschakelaar op het vloermondstuk. De borstelranden aan de onderzijde van het vloermondstuk staan naar binnen

Instructie: Door de hoge constante zuigkracht van het apparaat kunnen de zuigmonden zich bij het werken op tapijten, kussens, enz. te vast zuigen. Gebruik in dat geval de schuifopening om de zuigkracht te verlagen. Na gebruik weer sluiten.

Werken met voegsproeier en kussensproeier

Instructie: Voegsproeier en kussensproeier zijn ondergebracht in het apparaat.

Afbeelding 11

→ Om te werken moeten de accessoireklep geopend en het gewenste mondstuk eruit genomen worden.

Voegsproeier

voor randen, voegen, radiatoren en moeilijk toegankelijke plaatsen.

Kussensproeier

voor het schoonzuigen van gestoffeerde meubelen, matrassen, gordijnen e.a.

Turbo vloerspuitkop

*afhankelijk van de uitvoering

Afbeelding 12

→ Turbo vloerspuitkop (bestelnr. 4.130-177,0) Borstelen en zuigen in een keer. Met name geschikt voor het opzuigen van dierenharen en het zuigen van hoogpolige tapijten. De rolborstel wordt aangedreven door de luchtstroom. Geen elektrische aansluiting vereist.

Parkeerstand

Afbeelding 13

→ Apparaat uitsvhakelen, daartoe hoofdschakelaar (in/uit) indrukken

Afbeelding 14

→ De vloerspuitkop bij werkonderbrekingen in de opname aan het apparaat steken.

Werking stopzetten

Afbeelding 13

→ Apparaat uitschakelen en de stekker uit de wandcontactdoos trekken.

Afbeelding 15

→ Door zacht aan de stroomkabel te trekken, trekt de kabel zich automatisch in het apparaat.

Reinigen van het waterfiltersysteem

Let op

Na elk gebruik het waterfilterreservoir, het filterdeksel en het keerschot onder stromend water afspoelen en laten drogen. Gelieve op proper gereinigde geleidingen van het keerschot te letten.

Afbeelding 3

→ Het waterfilterreservoir uit het apparaat nemen (zie: WATERFILTERRESER-VOIR VULLEN).

Afbeelding 16

→ Deksel van het reservoir nemen en keerschot wegnemen.
→ Het waterfilterreservoir leegmaken.
→ Deksel, keerschot en waterfilterreservoir onder stromend water afspoelen en laten drogen.

Afbeelding 17

→ De tussenfilter indien nodig reinigen / afspoelen.

(zie: ONDERHOUD)

Let op

Alle onderdelen van de waterfilter moeten voor de montage goed gedroogd zijn!

Transport, opslag

Let op

Voor het bewaren van het apparaat moet gegarandeerd zijn dat geen water meer in het waterfilterreservoir zit en dat alle onderdelen van het waterfiltersysteem goed droog zijn.

→ Apparaat voor het transport aan de draaghandgreep vasthouden en in droge ruimten opslaan.

Afbeelding 20

→ Apparaat mag voor opslag rechtop geplaatst worden. Op de onderkant van het apparaat bevindt zich voor het vloermondstuk een extra parkeerpositie.

Reiniging en onderhoud

⚠ Gevaar

Bij alle reinigings- en onderhoudswerkzaamheden altijd het apparaat uitschakelen en de stekker uit het stopcontact trekken.

Tussenfilter reinigen / vervangen

Instructie: De tussenfilter bij normaal gebruik ten laatste alle 8 weken reinigen, bij een vermindering van de zuigkracht ook vroeger.

Voor de reiniging een courante zachte spons voor huishoudelijk werk gebruiken om te vermijden dat de gecoate lamellen beschadigd worden.

Afbeelding 17

→ De afzonderlijke lamellen van de tussenfilter met de spons onder stromend water reinigen.
→ Filter volledig laten drogen.
→ Bij normaal gebruik de tussenfilter ten laatste na 12 maanden vervangen, indien nodig ook vroeger.

Instructie: De tussenfilter moet met het restafval meegegeven worden.

Apparaat en accessoires reinigen

Gevaar

Geen schuurmiddelen, glas of reinigings-middelen gebruiken! Dompel het apparaat nooit in water.

Afbeelding 18

→ Zuigslang en handgreep kunnen voor het reinigen uiteen genomen worden.
→ De accessoires controlleren op verstopping en indien nodig reinigen. Voor het reinigen van de vloerspuitkop mag geen water gebruikt worden.

Turbo vloerspuitkop reinigen

*afhankelijk van de uitvoering In de borstelwals gedraaid haar met een schaar langs de snijrand scheiden, vervol- gens met het spleetmondstuk afzuigen.

HEPA-filter vervangen

Instructie: Om een optimaal reinigingsresultaat en functionaliteit van het apparaat te garanderen, moet die ten laatste na 12 maanden vervangen worden. In geval van beschadiging of sterke verontreiniging vroeger vervangen.

Let op

De HEPA-filter niet uitwassen!

→ De afvoerklep wegnemen.

Afbeelding 19

→ De HEPA-filter verwijderen.
→ Een nieuwe HEPA-filter zodanig aanbrengen dat hij met een „KLIK" vastklikt.
→ De afdekking opnieuw zodanig aanbrengen dat ze met een „KLIK" vastklikt.

Technische gegevens

Nominale spanning 1~50/60 Hz	220-240	V
Vermogen Pnom.	900	W
Vulhoeveelheid waterfil- terreservoir	1,7	I
Geluidsdrukniveau	66	dB(A)
Gewicht (excl. accessoi- res)	7,5	kg
Nominale afstand, ac- cessoires	35	mm

DS 6.000 Waterfilter DS 6.000 Waterfilter, Mediclean: HEPA-filter H 13 klasse conform EN 1822 (stand 1998)

DS 5.800 Waterfilter: HEPA-filter H 12 klasse conform EN 1822 (stand 1998)

Technische veranderingen voorbehouden!

Hulp bij storingen

Kleinere storingen kunt u zelf oplossen met behulp van het volgende overzicht.

Bij twijfel neemt u contact op met de bevoegde klantenservice.

⚠️ Gevaar

Bij alle reinigings- en onderhoudswerkzaamheden altijd het apparaat uitschakelen en de stekker uit het stopcontact trekken.

Reparaties en werkzaamheden aan elektrische componenten mogen alleen door bevoegde medewerkers van de technische dienst worden uitgevoerd.

Apparaat zuigt niet

Stroomtoevoer is onderbroken

→ Stekker uittrekken, aansluitkabel en stekker controleren op beschadigingen.

Zwakke / verminderde zuigkracht

Keerschot vergeten of niet juist aangebracht

→ Keerschot juist aanbrengen. (zie: WATERFILTERRESERVOIR VULLEN)

Tussenfilter ontbreekt of is niet juist aangebracht

→ Tussenfilter controleren.

Tussenfilter is verontreinigd

→ Filter uitwassen, indien nodig nieuwe tussenfilter aanbrengen. (zie: ONDERHOUD)

Tussenfilter is nat

→ Tussenfilter laten drogen of nieuwe droge filter aanbrengen. (zie: ONDERHOUD)

Sterke schuimvorming in het waterfilter-reservoir

→ Water vervangen en 1–2 dopjes Foam-Stop toevoegen. Tussenfilter controle-ren op vochtigheid. Indien nodig, de vochtige filter onder stromend water reinigen en vervolgens laten drogen of een nieuwe filter aanbrengen.

Te weinig of te veel water in het waterfilterreservoir

→ MIN / MAX marking op het reservoir controleren.

HEPA-filter is verontreinigd.

→ HEPA-filter vervangen. (zie: ONDERHOUD)

→ Verstopping oplossen. (zie: ONDERHOUD)

Schuifopening aan de handgreep openen.

→ Schuifopening sluiten. (zie: WERKEN MET DE VLOERSPUIT-KOP)

Apparaatklep sluit niet.

Deksel van de waterfilter is niet correct aangebracht.

→ Deksel van het waterfilterreservoir correct aanbrengen.

Waterfilter is niet juist aangebracht.

→ Waterfilter wegnemen en correct in het apparaat plaatsen. (zie: WATERFILTERRESERVOIR VULLEN)

(Bestill.-nr. 4.130-177.0)

(tellimisnr. 4130-177.0)
