GEBRUIKSAANWIJZING SDP 5000 KARCHER

Algemene instructies ..... NL ...1

Veiligheidsinstructies ..... NL ...2

Ingebruikneming. . . . . . . NL . . . 3

Gebruik. NL . . 3

De werkzaamheden beëindigen NL . . .3

Reiniging en onderhoud ... NL ...3

Vervoer.... NL...4

Opslag NL . . . 4

Bijzondere toebehoren .... NL ...4

Hulp bij storingen ..... NL ...5

Algemene instructies

Beste klant,

Gelieve vóór het eerste ge- bruik van uw apparaat deze

gebruiksaanwijzing te lezen en ze in acht te nemen. Bewaar deze gebruiksaanwijzing voor later gebruik of voor eventuele volgende eigenaars.

Doelmatig gebruik

Dit apparaat is voor privé-gebruik ontwikkeld en is niet bedoeld voor industrieel gebruik.

De fabrikant is niet aansprakelijk voor schade die door onoordeelkundig gebruik of verkeerde bediening wordt veroorzaakt.

Het apparaat is overwegend bestemd voor het ontwateren bij overstromingen, maar ook voor het op- en uitpompen van containers, voor de afname van water uit bronnen en schachten en voor het ontwateren van boten en jachten, voor zover het zoet water is.

Toegelaten vloeistoffen:

SCP 5000 (schoonwaterpomp)

■ Water met een vervuilingsgraad tot korrelgrootte 5mm
■ Zwembadwater (reglementaire dosering van de additieven verondersteld)
■ Loog

SDP 5000 (vuilwaterpomp)

■ Water met een vervuilingsgraad tot korrelgrootte 20mm
■ alle vloeistoffen van de pomp SCP 5000

△Let op

Het apparaat is niet geschikt voor een ononderbroken pompwerking (bv. continue circulatie in de vijver) of als stationaire installatie (bv. hefinstallatie, vijverpomp).

Bijtende, licht brandbare of explosieve stoffen (bv. benzine, petroleum, nitroverdunning), vetten, oliën, zout water en afvalwater uit toiletinstallaties en modderwater met een lagere vloeibaarheid dan water mogen niet getransporteerd worden. De temperatuur van de getransporteerde vloeistof mag niet hoger zijn dan 35°C.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak-

kingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Veiligheidsinstructies

⚠ Levensgevaar

Bij niet-naleving van de veiligheidsinstructies bestaat levensgevaar door elektrische stroom!

■ Controleer voor ieder gebruik of aan-sluitkabel en netstekker onbeschadigd zijn. Laat beschadigde voedingskabels onmiddellijk vervangen door een bevoegde medewerker van de technische dienst of een elektro-vakman.
■ Alle elektrische steekverbindingen moeten in een overstromingsveilige sector aangebracht worden.
■ Ongeschikte verlengingskabels kunnen gevaarlijk zijn. Gebruik in de open lucht alleen daarvoor goedgekeurde en dienovereenkomstig gemerkte verlengingskabels met een voldoende grote diameter.
Stekker en koppeling van een gebruikte verlengingskabel moeten tegen spatwater beschermd zijn.
■ De stroomkabel en de kabel van de niveauschakelaar niet gebruiken voor het transporteren of bevestigen van het apparaat.
■ Trek niet aan het snoer, om de stekker uit het stopcontact te trekken, maar aan de stekker.
■ Het elektriciteitssnoer niet over scherperanden trekken en niet bekneld laten raken.
■ De op het typeplaatje aangegeven spanning moet met de spanning van de stroombron overeenkomen.
■ Om risico 's te vermijden, mogen reparaties en het vervangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.
■ Elektrische veiligheidsinrichtingen in acht nemen:
Bij het leegpompen van zwembaden, tuinvijvers en fonteinen mogen dompelpompen enkel gebruikt worden via een aardlekschakelaar met een nominale

afschakelstroom van max. 30mA. Indien er zich personen in het zwembad of de vijver bevinden, mag de pomp niet gebruikt worden.

Om veiligheidsredenen raden wij principieel aan het apparaat te gebruiken via een aardlekschakelaar (max. 30mA).

De elektrische aansluiting mag alleen uitgevoerd worden door een electricien. De nationale bepalingen daartoe moeten zeker in acht genomen worden!

In Oostenrijk moeten pompen voor het gebruik in zwembaden en tuinvijvers die uitgerust zijn met een vaste aansluitleiding, conform ÖVE B/EN 60555 Deel 1 tot 3, gevoed worden via een ÖVE-geteste tansformator, waarbij de nominale spanning secundair niet hoger mag liggen dan 230V.

- Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vaardigheden of met gebrek aan ervaring en/of kennis gebruikt te worden, tenzij ze door een voor hun veiligheid verantwoordelijke persoon in de gaten gehouden worden of van hem aanwijzingen ontvingen hoe het apparaat gebruikt moet worden. Kinderen dienen in de gaten gehouden te worden om er zeker van te zijn dat ze niet met het apparaat spelen.

Ingebruikneming

Voor de inbedrijfname van de pomp moeten de veiligheidsinstructies in elk geval in acht genomen worden!

Gelieve verder in acht te nemen dat de sticker „Typeplaatje“ in geen geval van de pomp mag verwijderd worden. Na het verwijderen van de sticker wordt heen garantie meer verleend op de dichtheid van de pomp.

Beschrijving apparaat

1 Netsnoer met stekker
2 Niveauschakelaar
3 Handgreep
4 Slangaansluiting 1" (25,4 mm) met vlakafdichting

Voorbereiding

Afbeelding A

→ Slangaansluiting op de pomp schroeven en erop letten dat de vlakafdichting in de slangaansluiting gemonteerd is.

Waarschuwing

Hoe kleiner de slanglengte, hoe hoger het pompvermogen.

→ Slang op slangaansluiting schuiven en met geschikte slangklem bevestigen
In de automatische modus is de schakelhoogte vooraf reeds gedefinieerd door de lengte van de kabel van de niveauschakelaar.

Afbeelding B

→ Bij manuele werking de niveauschakelaar naar boven (kabel naar beneden) uitrichten. Patarimas: Kabel van de niveauschakelaar als lus door de draaggreep schuiven en de niveauschakelaar zoals afgebeeld positioneren.

Afbeelding C

→ Pomp standvast op een vaste ondergrond in de vloeistof opstellen of indompelen door een aan de greep bevestigde kabel.

Het zuigbereik mag niet volledig of ge- deeltelijk geblokkeerd worden door ver- ontreinigingen.

Gebruik

Opdat de pomp zelfstandig zou aanzuigen, moet het vloeistofpeil minimum 3cm (SCP 5000) resp. 8cm (SDP 5000) bedragen.

→ Netstekker in het stopcontact steken.

Automatisch gebruik

In de automatische werking stuurt de niveauschakelaar het pompproces automatisch. Indien de vloeistofstand een bepaalde hoogte bereikt, wordt de pomp ingeschakeld.

Indien de vloeistofstand tot een bepaald niveau zakt, wordt de pomp uitgeschakeld. De bewegingsvrijheid van de niveauschakelaar moet gegarandeerd zijn.

Handmatig gebruik

In de handmatige werking blijft de pomp altijd ingeschakeld.

Instructie:

Droogloop leidt tot een verhoogde slijtage, pomp in de handmatige werking niet zonder toezicht laten. Bij droogloop de pomp binnen 3 minuten uitschakelen.

De werkzaamheden beëindigen

→ De pomp na elk gebruik met zuiver water spoelen. In het bijzonder na het oppompen van chloorhoudend water of andere vloeistoffen die resten achterlaten.

Waarschuwing

Verontreinigingen kunnen zich afzetten en tot functionele storingen leiden.

→ Stekker uit het stopcontact trekken.

Reiniging en onderhoud

Onderhoud

Het apparaat is onderhoudsvrij.

Vervoer

Voorzichtig

Om ongevallen of verwondingen bij het transport te vermijden, moet het gewicht van het apparaat in acht genomen worden (zie technische gegevens).

Transport met de hand

→ Apparaat aan de draaggreep optillen en dragen.

Transport in voertuigen

→ Apparaat beveiligen tegen verschuiven en kantelen.

Opslag

Voorzichtig

Om ongevallen of verwondingen te vermijden, moet bij de keuze van de opslagplaats het gewicht van het apparaat in acht genomen worden (zie technische gegevens).

Apparaat opslaan

→ Apparaat op een vorstvrije plaats bewaren.

Bijzondere toebehoren

De afbeeldingen van de hierna vermelde accessoires vindt u op pagina 4 van deze handleiding.

6.997-346.0	Zuigslang aan de lo-pende meter 1“ (25,4mm) 25m	Vacuümvaste spiraalslang voor het voorsnijden van individuele slanglengten.
6.997-359.0	Pompaansluitstuk G1 (33,3mm) incl. terugslagklep	Geschikt voor 3/4“ (19 mm) of 1“(25,4 mm) slangen. Met G1 (33,3 mm) aansluit-schroefdraad. Terug-slagklep in de plaats van de vlakafdichting aanbren-gen om te verhinderen dat het water in de pomp terugloopt.

Hulp bij storingen

⚠Let op

Om risico 's te vermijden, mogen reparaties en het vervangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.

Storing Oorzaak Oplossing
Pomp draait maar pompt niet	Lucht in de pomp Stekker van	de pomp meer-maals insteken en uittrek-ken, tot vloeistof aangezogen wordt.
	Aanzuigbereik verstopt Stekker uittrekken en aan-zuigbereik reinigen
	(alleen bij handmatige wer-king) Waterspiegel onder minimumpeil	Pomp indien mogelijk dieper in de vloeistof dompelen of te werk gaan zoals beschre-ven in het hoofdstuk Voor-bereiding (Automatische werking).
Pomp draait niet of valt tij-dens de werking plots stil	Stroomtoevoer onderbro-ken	Zekeringen en elektrische verbindingen controleren
	Thermoschakelaar heeft pomp door oververhitting uitgeschakeld	Stekker uittrekken, pomp la-ten afkoelen, aanzuigbereik reinigen, droogloop verhin-deren
	Vuildeeltjes in het aanzuig-bereik	Stekker uittrekken en aan-zuigbereik reinigen
	Niveauschakelaar stopt de pomp	Positie van de niveauscha-kelaar controleren
Vermogen daalt Aanzuigbereik verstopt Stekker uittrekken en aan-zuigbereik reinigen
Vermogen te laag Vermogen	van de pomp is afhankelijk van de hoogte, de slangdiameter en de slanglengte	Max. hoogte in acht nemen, zie technische gegevens, indien nodig een andere slangdiameter of slangleng-te kiezen

Technische gegevens

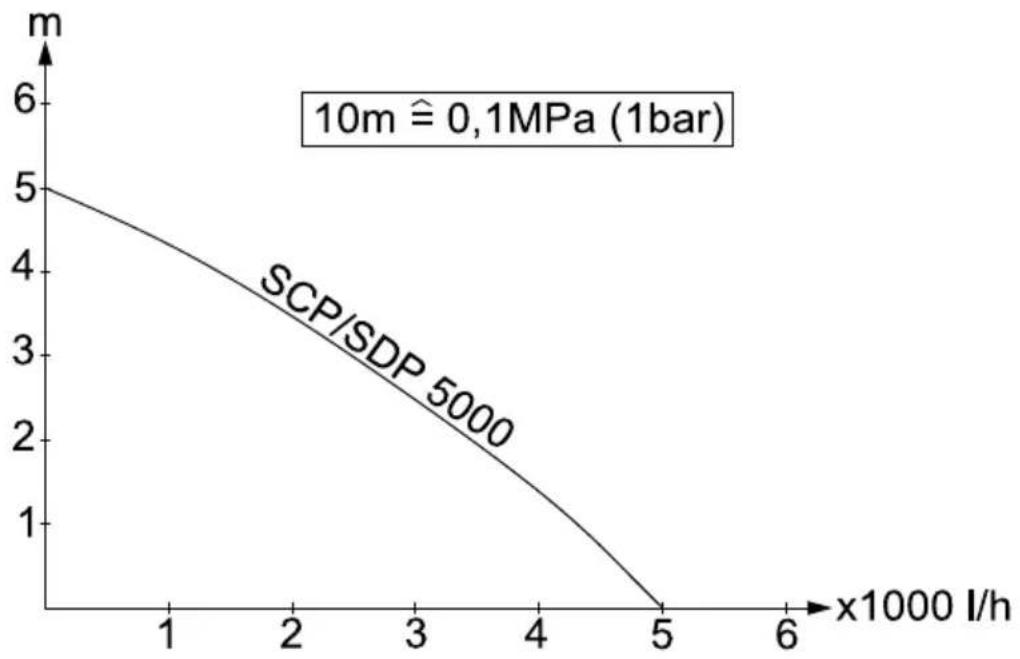

		SCP 5000 SDP	5000
Spanning V 230 - 240 230 - 240
Stroomsoort Hz 50 50
Vermogen Pnom. W 220 250
Max. volume l/h 5000 5000
Max. druk MPa	(bars)	0,05(0,5)	0,05(0,5)
Max. hoogte m 5 5
Max. indompeldiepte m 7	7
Max. korrelgrootte van de aan te zuigen vuildeeltjes	mm 5	20
Max. gehalte aan vaste stoffen in het water	kg/m ^3	2,0	10,0
Gewicht	kg 3,8	4,0

Technische veranderingen voorbehouden!

Het mogelijke volume is nog zo groot:

• hoe lager de aanzuig- en oppomphoogten zijn
• hoe groter de diameter van de gebruikte slangen zijn
• hoe korter de gebruikte slangen zijn
• hoe minder drukverlies het aangesloten accessoire veroorzaakt
