NAVODILA ZA UPORABO SDP 5000 KARCHER

Čiščenje, vzdrževanje .... SL...3

Transport.... SL...4

Shranjevanje stroja ..... SL ...4

Poseben pribor..... SL ...4

Pomoč pri motnjah ..... SL ...5

Tehnični podatki ..... SL ... 6

Splošna navodila

Spoštovani kupec,

Pred prvo uporabo naprave preberite to navodilo za obra-

tovanje in se po njem ravnajte. To navodilo za uporabo shranite za poznejšo rabo ali za naslednjega lastnika.

Namenska uporaba

Ta naprava je razvita za privatno uporabo in ne izpolnjuje zahtev za uporabo v industriji.

Proizvajalec ne odgovarja za morebitno škodo, ki je povzročena zaradi nenamen-ske uporabe ali napačnega rokovanja.

Stroj je namenjen pretežno za odvodnjava-nje pri poplavah, pa tudi za prečrpavanje in izčrpavanje zbiralnikov, za odvzem vode iz vodnjakov in jaškov, ter za odvodnjavanje čolnov in jaht, v kolikor gre za sladko vodo.

Dovoljene pretočne tekočine:

SCP 5000 (črpalka za čisto vodo)

■ Voda s stopnjo onesnaženja do zrnatosti 5 mm
■ Bazenska voda (pogoj je namensko doziranje aditivov)
■ Pralni lug

■ Voda s stopnjo onesnaženja do zrnatosti 20mm
■ Vse tekočine za črpanje črpalke SCP 5000

⚠Pozor

Stroj ni primeren za neprekinjeno črpanje (npr. trajno prečrpavanje v ribniku) ali kot stacionarna instalacija (npr. dvižna naprava, črpalka za vodnjak).

Črpati se ne smejo jedke, lahko gorljive ali eksplozivne snovi (npr. bencin, petrolej, nitro razredčina), maščobe, olja, slanica in odpadne vode iz straniščnih naprav in blatna voda, ki ima manjšo tekočnost kot voda. Temperatura črpane tekočine ne sme preseči 35°C.

Varstvo okolja

Embalažo je mogoče reciklirati. Pro- simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po- novno predelavo.

Stare naprave vsebujejo pomembne materiale, ki so namenjeni za nadaljnjo predelavo. Zato stare

naprave zavrzite s pomočjo ustreznih zbiralnih sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

Varnostni napotki

⚠️ Smrtna nevarnost

V primeru neupoštevanja varnostnih napotkov obstaja smrtna nevarnost zaradi električnega toka!

Pred vsako uporabo preverite ali na pri- ključnem kablu z omrežnim vtičem ob- stajajo poškodbe. Poškodovan priključni vodnik naj pooblaščen upo- rabniški servis/elektro strokovnjak takoj zamenja.
■ Vse električne vtične povezave se morajo namestiti v suhem območju, ki je varno pred zmočenjem.
■ Neprimerni podaljševalni kabli so lahko nevarni. Na odprtem uporabljajte le za to dovoljene in ustrezno označene podaljševalne kable z zadostnim prerezom vodnikov.

Vtič in vezava uporabljenega podaljševalnega kabla morata biti zaščitena pred škropljenjem.

■ Omrežni priključni kabel in kabel nivojskega stikala ne smete uporabljati za transport ali pritrditev naprave.

■ Za odklop od omrežja ne vlecite pri-ključnega kabla, temveč izvlecite vtič iz vtičnice.

■ Omrežnega priključnega kabla ne vlecite preko ostrih robov in pazite, da se ne zatika.

Napetost, navedena na tipski tablici, se mora ujemati z napetostjo vira električne energije.

■ Za preprečitev nevarnosti sme popravila in vgradnjo nadomestnih delov izvajati zgolj avtoriziran uporabniški servis.

■ Upoštevajte električne zaščitne priprave:

Pri izčrpavanju iz bazenov, vrtnih bazenčkov in vodnjakov smejo črpalke delovati le preko zaščitnega tokovnega stikala z nazivnim okvarnim tokom max. 30mA. Če se v bazenu ali vrtnem bazenčku nahajajo osebe, črpalka ne sme delovati.

Iz varnostnih razlogov na splošno priporočamo, da naprava obratuje preko tokovnega zaščitnega stikala (maks. 30mA).

Električno priključitev sme izvesti le elektrostrokovnjak. Obvezno se morajo upoštevati nacionalni predpisi!

V Avstriji se morajo črpalke za uporabo v plavalnih bazenih in vrtnih ribnikih, ki so opremljene s fiksnim priključnim vodnikom, po ÖVE B/EN 60555 del 1 do 3, napajati preko ÖVE-preizkušene-ga ločilnega transformatorja, pri čemer nazivna napetost sekundarno ne sme presegati 230V.

Ta naprava ni namenjena uporabi s strani oseb (vključno z otroci) z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali zaradi pomanjkanja potrebnega znanja, razen će so pod nadzorom odgovorne osebe, ki skrbi za njihovo varnost, ali jim le ta nudi potrebne napotke o uporabi naprave. Otroci morajo biti pod stalnim nadzorom, da zagotovite, da se z napravo ne igrajo.

Zagon

Pred zagonom črpalke je obvezno potrebno upoštevati varnostne napotke!

Upoštevajte nadalje, da se nalepke „Tipska tablica“ v nobenem primeru ne sme odstraniti s črpalke. Po odstranitvi nalepke garancija za tesnost črpalke ni več zagotovljena.

Opis naprave

1 Omrežni priključni kabel z vtičem

2 Nivojsko stikalo

3 R o čaj

4 Priključek gibke cevi 1“(25,4mm) s ploščatim tesnilom

Priprave

Slika A

→ Priključek gibke cevi navijte na črpalko in pazite na to, da je ploščato tesnilo montirano v priključku gibke cevi.

Napotek

Čim krajša je dolžina gibke cevi, toliko večja je črpalna zmogljivost.

→ Gibko cev potisnite na priključek in jo z ustrezno objemko za gibko cev pritrdite

→ Pri avtomatičnem delovanju je pretična višina že vnaprej definirana z dolžino kabla nivojskega stikala.

Slika B

→ Pri ročnem delovanju nivojsko stikalo usmerite navzgor (kabel navzdol). Nasvet: Kabel nivojskega stikala potisnite kot zanko skozi nosilni ročaj in nivojsko stikalo pozicionirajte kot prikazano.

Slika C

→ Črpalko namestite stabilno na trdno podlago v črpano tekočino ali jo potopite z vrvjo, ki je pritrjena na nosilnem ročaju.

Sesalno območje ne sme biti povsem ali delno blokirano z umazanijo.

Obratovanje

Da bi črpalka lahko samostojno črpala, mora nivo tekočine znašati najmanj 3cm (SCP 5000), oz. 8cm (SDP 5000).

→ Omrežni vtič vtaknite v vtičnico.

Avtomatsko obratovanje

V avtomatskem obratovanju nivojsko stikalo avtomatsko vodi postopek črpanja. Če nivo tekočine doseže določeno višino, se črpalka vklopi.

Če nivo tekočine pade na določen nivo, se črpalka izklopi.

Zagotovljena mora biti svoboda gibanja nivojskega stikala.

Ročno obratovanje

Pri ročnem obratovanju ostane črpalka stalno vklopljena.

Opozorilo:

Suhi tek vodi do povečane obrabe, črpalke med ročnim delovanjem ne puščajte brez nadzora. Pri suhem teku črpalko izklopite v roku 3 minut.

Zaključek delovanja

→ Črpalko po vsaki uporabi sperite s čisto vodo.

Še posebej po črpanju klorirane vode ali drugih tekočin, ki puščajo za seboj ostanke.

Napotek

Umazanija se lahko nalaga in vodi do motenj v delovanju.

→ Omrežni vtič izvlecite iz vtičnice.

Čiščenje, vzdrževanje

Servisiranje

Naprave ni treba vzdrževati.

Transport

Pozor

Da preprečite nesreče ali poškodbe, pri transportu upoštevajte težo naprave (glejte tehnične podatke).

Ročni transport

→ Dvignite stroj s pomočjo nosilnega ročaja in ga nesite.

Transport v vozilih

→ Napravo zavarujte proti zdrsu in prevrnitvi.

Shranjevanje stroja

Pozor

Da preprečite nesreče ali poškodbe, pri izbiri kraja shranjevanja upoštevajte težo naprave (glejte tehnične podatke).

→ Črpalko pospravite na mesto, kjer ni zmrzali.

Poseben pribor

Slike v nadaljevanju navedenega posebnega pribora boste našli na strani 4 tega navodila.

6.997-346.0 M	Metska sesalna cev 1“ (25,4mm) 25m	Vakuumsko odporna spiralna cev za prilagoditev in-dividualnih dolžin cevi.
6.997-359.0 P	Priključni kos črpal-ke G1 (33,3mm) vklj. Protipovratni ventil	Primeren za 3/4“ (19 mm) ali 1“(25,4 mm) cevi. Z G1 (33,3 mm) priključnim navojem. Namesto plo-ščatega tesnila vstavite protipovratni ventil, da pre-prečite vračanje vode v črpalko.

Pomoč pri motnjah

⚠Pozor

Za preprečitev nevarnosti sme popravila in vgradnjo nadomestnih delov izvajati zgolj avtoriziran uporabniški servis.

Motnja Vzrok Odprava
Črpalka teče, vendar ne črpa	V črpalki je zrak	Omrežni vtič črpalke večkrat vklopite in izklopite, dokler tekočina ni posesana.
	Območje vsesavanja je za-mašeno	Izvlecite omrežni vtič in oči-stite območje vsesavanja
	(le pri ročnem obratovanju) Nivo vode je pod minimalno vrednostjo	Če je mogoče, črpalko poto-pite globlje v tekočino za čr-panje ali postopajte, kot je opisano v poglavju Priprave (avtomatsko delovanje).
Črpalka ne steče ali med obratovanjem nenadoma obstane	Prekinjeno električno napa-janje	Preverite varovalke in elek-trične povezave
	Zaščitno termostikalo je iz-klopilo črpalko zaradi pre-gretja	Izvlecite omrežni vtič, pusti-te, da se črpalka ohladi, oči-stite območje vsesavanja, preprečite suhi tek
	Delci umazanije so se zata-knili v območju vsesavanja	Izvlecite omrežni vtič in oči-stite območje vsesavanja
	Nivojsko stikalo ustavlja čr-palko	Preverite položaj nivojskega stikala
Črpalna moč upada Območje	vesavanja je za-mašeno	Izvlecite omrežni vtič in oči-stite območje vsesavanja
Črpalna moč je premajhna	Črpalna zmogljivost črpalke je odvisna od višine črpanja, premera gibke cevi in dolži-ne gibke cevi.	Upoštevajte max. višino čr-panja, glejte tehnične podat-ke, po potrebi izberite drug premer gibke cevi ali drugo dolžino gibke cevi.

Tehnični podatki

		SCP 5000 SDP	5000
Napetost V 230 - 240 230 - 240
Vrsta toka Hz 50 50
Moč P_nazivna	W 220 250
Maks. črpalna količina l/h 5000 5000
Maks. tlak MPa	(bars)	0,05(0,5)	0,05(0,5)
Maks. črpalna višina m 5 5
Maks. potopna globina m 7 7
Maks. zrnatost prečrpanih delcev umazanije	mm 5 20
Max. vsebnost trdnih snovi v vodi kg/m ^3		2,0	10,0
Teža	kg 3,8	4,0

Pridržana pravica do tehničnih sprememb!

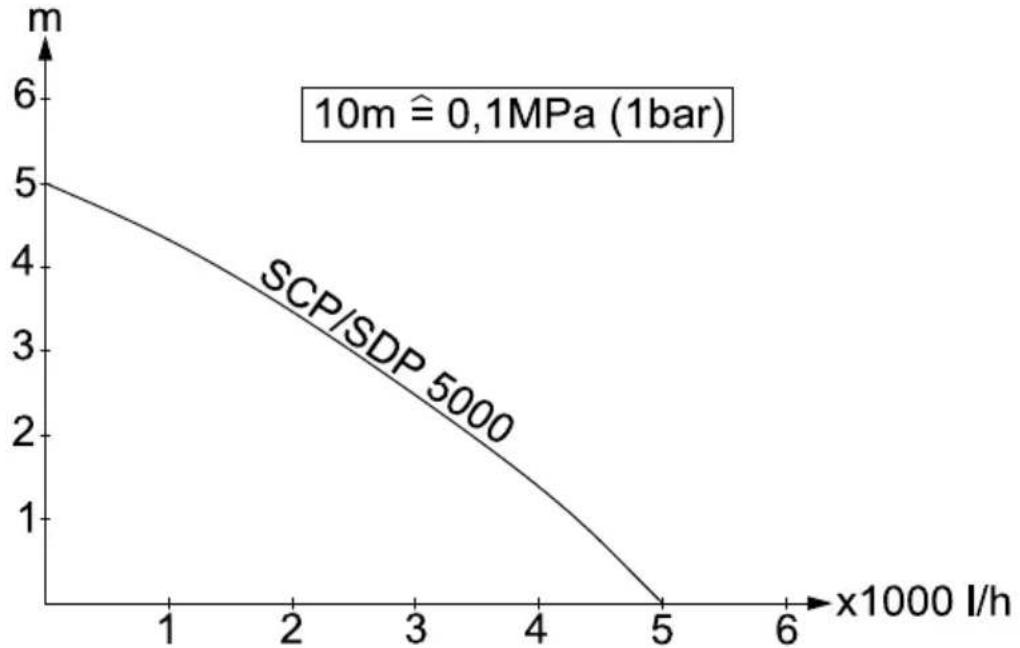

Možen pretok je toliko večji:

• kolikor manjši sta višini sesanja in črpanja
• kolikor večji je premer uporabljenih gibkih cevi
• kolikor krajše so uporabljene gibke cevi
• kolikor manjšo izgubo tlaka povzroča priključeni pribor
