NÁVOD K OBSLUZE SDP 5000 KARCHER

Obecná upozornění ..... CS ...1

Bezpečnostní pokyny ..... CS ...2

Uvedení přístroje do provozu CS . . .3

Provoz CS...3

Ukončení provozu ..... CS ...3

Ošetřování, údržba. . . . . . CS . . . 3

Uskladnění přístroje ..... CS ...4

Zvláštní příslušenství ..... CS ...4

Pomoc při poruchách ..... CS ...5

Technické parametry ..... CS ...6

Obecná upozornění

Vážený zákazníku,

před prvním použitím přístroje si bezpodmínečně pečlivě

přečtěte tento návod k jeho obsluze a uschovejte jej pro pozdější použití nebo pro dalšího majitele.

Správné používání přístroje

Tento přístroj byl navržen pro domácí použití a není určen pro nároky profesionálního používání.

Výrobce neručí za případné škody, které jsou zapřičiněny zacházením podle předpisů nebo chybnou obsluhou.

Zařízení je převážně určeno k odvodňování při záplavách, ale lze ho rovněž využít při přečerpávání a vyčerpávání nádrží, k od-běru vody ze studen a šachet a odčerpávání vody ze člunů a jachet za předpokladu, že se jedná o sladkou vodu.

Kapaliny schválené pro přepravu čerpadlem:

SCP 5000 (čerpadlo na čistou vodu)

■ Voda se stupněm znečištění do zrnitosti 5 mm
■ Bazénová voda (za přepokladu dávkování přísad podle určení)
■ Prací louh

SDP 5000 (čerpadlo na znečištěnou vodu)

■ Voda se stupněm znečištění do zrnitosti 20 mm
■ všechny kapaliny čerpané čerpadlem SCP 5000

⚠Pozor!

Zařízení není vhodné pro nepřerušený čerpací provoz (např. stálý oběh v rybníce) ani jako stacionární instalace (např. zvedací zařízení, kašnové čerpadlo).

Čerpat se nesmějí žíravé, snadno hořlavé nebo výbušné látky (např. benzín, petrolej, nitroředidlo), tuky, oleje, slaná voda a odpadní vody ze záchodových zařízení a rovněž voda zabahněná, která má tekutost nižší než voda. Teplota čerpané kapaliny nesmí překračovat 35°C.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího odpadu, nýbrž jej odevzdejte k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte proto staré přístroje ve sběrnách k tomuto účelu určených.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obrat’te na prodejce nebo na nejbližší oddělení služeb zákazníkům.

Bezpečnostní pokyny

⚠️ Smrtelné nebezpečí

V případě nedodržení bezpečnostních pokynů vzniká nebezpečí smrti elektrickým proudem!

■ Před každým použitím přístroje zkontrolujte, zda napájecí vedení a zástrčka nejsou poškozeny. Poškozené napájecí vedení je nutné nechat neprodleně vyměnit autorizovanou servisní službou, resp. odborníkem na elektrické přístroje.
■ Všechny elektrické zástrčkové spoje je třeba umístit do oblasti chráněné proti zaplavení.
■ Použití nevhodných prodlužovacích vedení může být nebezpečné. Venku používejte jen taková prodlužovací vedení, která jsou k tomuto účelu schválena a odpovídajícím způsobem označena a která mají dostatečný průřez.
Zástrčka a spojka používaného prodlužovacího vedení musejí být chráněny proti stříkající vodě.
■ Sítový kabel a kabel hladinového spínače nepoužívejte k přepravě ani k upevňování zařízení.
■ Nevytahujte za připojovací kabel, ale za zástrčku.
■ Sít'ový kabel netahejte přes ostré hrany a zamezte jeho skřípnutí.
- Údaje o napětí uvedené na typovém štítku přístroje musí souhlasit s napětím uzemnění.
■ Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba.
■ Berte zřetel na elektrická bezpečnostní zařízení:
Při vyčerpávání plaveckých bazénů, zahradních jezírek a kašen se smějí po-norná čerpadla provozovat pouze přes ochranný spínač proti zbytkovému proudu se jmenovitým zbytkovým prou-dem maximálně 30 mA. Jsou-li v pla-

veckém bazénu nebo zahradním jezírku právě lidé, nesmí být čerpadlo v provozu.

Z bezpečnostních důvodů zásadně doporučujeme provozovat zařízení přes ochranný spínač proti zbytkovému proudu (maximálně 30 mA).

Elektrické připojení smějí provádět pouze odborníci na elektroinstalaci. Přitom je bezpodmínečně třeba dodržovat příslušná národní ustanovení!

V Rakousku musí být do čerpadel určených k použití v bazénech a zahradních rybníčcích, které jsou vybaveny napevno instalovaným přívodním vedením, přiváděn proud podle normy ÖVE (Rakouský svaz pro elektrotechniku) B/EN 60555 část 1 až 3 přes izolační transformátor s testem ÖVE, přičemž jmenovité napětí sekundáru nesmí překročit 230 V.

■ Toto zařízení není určeno k tomu, aby je používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi

■ nebo s nedostatečnými zkušenostmi a/nebo znalostmi, pokud ne ně nebude dohlížet osoba odpovědná za jejich bezpečnost

■ a nepoučí je o tom, jak se má zařízení používat. Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.

Uvedení přístroje do provozu

Před uvedením čerpadla do provozu je bezpodmínečně třeba dodržovat bezpečnostní instrukce!

Dále prosím dbejte na to, že nálepka "Identifikační štítek" se v žádném případě nesmí z čerpadla odstranit. Po odstranění nálepky přestává platit záruka na těsnost čerpadla.

Popis prístroje

1 S í t'ový kabel se zástrčkou
2 Hladinový spínač
3 Držadlo
4 Hadicová přípojka 1" (25,4 mm) s plochým těsněním

Příprava

Illustrace A

→ Našroubujte hadicovou přípojku na čerpadlo a dbejte na to, aby bylo ploché těsnění namontováno v hadicové přípojce.

Informace

Čím menší je délka hadice, tím vyšší je čerpací výkon.

→ Hadici nasuňte na hadicovou přípojku a upevněte vhodnou hadicovou sponou
→ V automatickém provozu je spínací výška předurčena již délkou kabelu hladinového spínače.

IllustraceB

→ Při ručním provozu nasměrujte hladinový spínač nahoru (kabel dolů). Tip: Kabel hladinového spínače protáhněte držadlem ve tvaru smyčky a polohu hladinového spínače nastavte podle zobrazení.

ilustrace C

→ Čerpadlo umístěte stabilně na pevný podklad do čerpané kapaliny nebo je ponořte na laně uvázaném za držadlo. Oblast sání nesmí být částečně nebo zcela blokována nečistotami.

Provoz

Aby čerpadlo samostatně sálo, musí výška hladiny kapaliny činit alespoň 3 cm (SCP 5000), případně 8 cm (SDP 5000).

→ Zapojte síťovou zástrčku do zásuvky.

Automatický provoz

V automatickém provozu je čerpací proces řízen hladinovým spínačem automaticky. Jakmile hladina kapaliny dosáhne určité výšky, čerpadlo se zapne.

Jakmile hladina kapaliny poklesne na určitou výšku, čerpadlo se vypne.

Musí být zabezpečena volnost pohybu hladinového spínače.

Manuální provoz

V manuáním provozu zůstává čerpadlo v trvale zapnutém stavu.

Upozornění:

Provoz nasucho vede ke zvýšenému opotřebení, nenechávejte čerpadlo pracující v manuálním provozu bez dohledu. Při běhu nasucho čerpadlo do 3 minut vypněte.

Ukončení provozu

→ Po každém použití propláchněte čerpadlo čistou vodou.

Po čerpání kapalin zvláště pak vody s obsahem chlóru zůstávají usazeniny.

Informace

Nečistoty se mohou usazovat a vyvolávat funkční poruchy.

→ Vytáhněte zástrčku ze zásuvky.

Ošetřování, údržba

Údržba

Zařízení je bezúdržbové.

Přeprava

Pozor

Aby bylo zabráněno poraněním nebo nehodám při přepravě, berte ohled na hmotnost přístroje (viz. technické údaje).

Ruční přeprava

→ Zařízení zvedněte za držadlo a přeneste je.

Přeprava ve vozidle

→ Zajistěte přístroj proti sklouznutí a převrácení.

Uskladnění přístroje

Pozor

Aby bylo zabráněno poraněním nebo nehodám, zohledněte při výběru místa uskladnění hmotnost přístroje (viz. technické údaje).

Uložení prístroje

→ Zařízení ukládejte na místě, kde nemrzne.

Zvláštní příslušenství

Ilustrace dále uváděných speciálních příslušenství najdete na stránce 4 tohoto návodu.

6.997-346.0 $ací hadice metrové zboží 1“ (25,4 mm) 25 m	Spirálovou hadici odolnou proti vakuu lze přiříznout na individuální délku
6.997-359.0 Kus pro připojení pumpy G1(33,3mm) včetně zpětného ventilu	Vhodné pro hadice 3/4“ (19 mm) nebo 1“ (25,4 mm). S připojovacím závitem G1 (33,3 mm). Chce-te-li zabránit zpětnému toku vody do čerpadla, na-instalujte místo plochého těsnění zpětný ventil.

Pomoc při poruchách

⚠Pozor!

Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba.

Porucha Příčina Odstranění
Čerpadlo běží, ale nečerpá	Vzduch v čerpadle	Sít'ovou zástrčku čerpadla několikrát zastrčte a vytáhněte, dokud nezačne být kapalina nasávána.
	Oblast sání je ucpaná	Vytáhněte zástrčku a vyčistěte oblast sání
	(jen v manuálním provozu) vodní hladina je pod mini-málním stavem	Je-li to možné, ponořte čerpadlo hlouběji do čerpané kapaliny nebo postupujte podle popisu v kapitole Pří-prava (Automatický provoz).
Čerpadlo nenabíhá nebo se za provozu náhle zastaví	Přerušený přívod proudu Zkontrolujte pojistky a elek-trické spoje
	Termospínač vypnul čerpa-dlo kvůli přehřátí	Vytáhněte síťovou zástrčku, nechte čerpadlo vychlad-nout, vyčistěte oblast sání, zabraňte chodu na sucho
	Částice nečistoty se zaklíni-la v oblasti sání	Vytáhněte zástrčku a vyčis-těte oblast sání
	Hladinový spínač zastaví čerpadlo	Zkontrolujte polohu hladino-vého spínače
Klesá čerpací výkon	Oblast sání je ucpaná	Vytáhněte zástrčku a vyčis-těte oblast sání
Čerpací výkon je příliš nízký	Čerpací výkon čerpadla je závislý na výtlačné výšce, průměru hadice a délce ha-dice	Dodržujte maximální výtlač-nou výšku viz technické údaje, případně zvolte jiný průměr hadice nebo jinou délku hadice

Technické parametry

		SCP 5000 SDP	5000
Napětí V 230 - 240 230 - 240
Druh proudu Hz 50 50
Výkon P_jmen	W 220 250
Max. výkon čerpadla l/h 5000 5000
Max. tlak MPa	(bars)	0,05(0,5)	0,05(0,5)
Max. výtlačná výška m 5 5
Maximální hloubka ponoru	m 7 7
Max. zrnitost čerpatelných kalo-vých částic	mm 5 20
Max. obsah pevných látek ve vodě	kg/m ^3	2,0	10,0
Hmotnost	kg 3,8	4,0

Technické změny vyhrazeny.

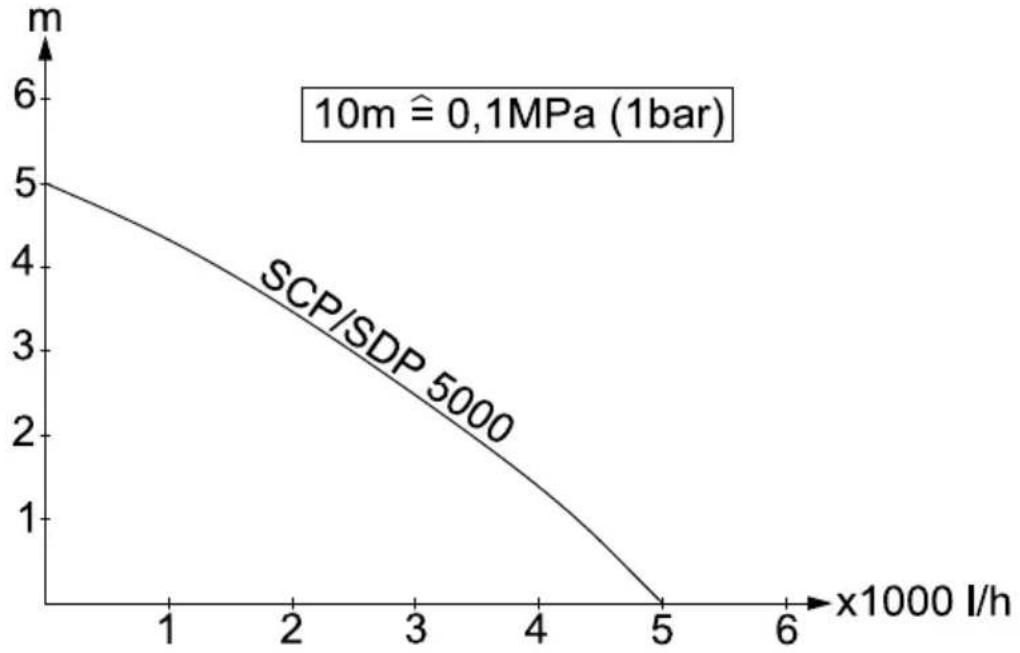

Možný výkon čerpadla je tím větší:

• čím menší jsou sací a čerpací výšky
• čím větší jsou průměry používaných hadic
• čím kratší jsou používané hadice
• čím menší ztrátu tlaku způsobuje připojené příslušenství
