HASZNÁLATI ÚTMUTATÓ SDP 5000 KARCHER

Általános megjegyzések .. HU ...1

Biztonsági utasítások ..... HU ...2

Üzembevétel ..... HU ...3

Üzemeltetés ..... HU ...3

Az üzemeltetés befejezése HU . . .3

Ápolás, karbantartás ..... HU ...3

Transport....HU...4

A készülék tárolása ..... HU ...4

Különleges tartozékok .... HU ...4

Hibaelhárítás ..... HU ...5

Müszaki adatok ..... HU ...6

Általános megjegyzések

Tisztelt Vásárló,

Készüléke első használata elött olvassa el ezt az üzemeltetési utasítást és ez alapján járjon el. Örizze meg jelen üzemeltetési útmutatót későbbi használat miatt vagy a későbbi tulajdonos számára.

Rendeltetésszerű használat

Ezt a készüléket magán használatra fejlesztettük ki, és nem ipari használat igénybevételére terveztük.

A gyártó nem felel az olyan esetleges károkért, amelyek a nem rendeltetésszerű használat, vagy hibás kezelés következtében keletkeznek.

A készülék elsősorban árvizek esetén víztelenítésre, de tartályok át- és kiszivattyúzására, kútból és aknákból történő vízfelvételre, valamint hajók és jachtok víztelenítésére szolgál, amennyiben édesvízről van szó.

Megengedett szállítási folyadékok: SCP 5000 (tisztavíz szivattyú)

■ 5 mm szemcsenagyságú szennyező-désfokú vízzel
■ Uszodavíz (az additívok rendeltetésszerű adagolását feltételezve)
■ Mosólúg

SDP 5000 (szennyvíz szivattyú)

■ 20mm szemcsenagyságú szennyező-désfokú vízzel
■ az SCP 5000 szivattyú minden szállítási folyadéka

Figyelem

A készülék nem alkalmas állandó szivattyúüzemre (pl. tartós keringetési üzemre kis tóban) vagy állandó installációhoz (pl. emelő berendezés, szökőkút szivattyú). Nem szabad maró, könnyen éghető vagy robbanékony anyagokat (pl. benzin, petróleum, nitro-hígító), zsírokat, olajokat, sós vizet és toalett berendezések szennyvizét szállítani és sáros vizet, amelynek folyóképessége alacsonyabb, mint a vízé. A szállított folyadékok hőmérsékletének nem szabad 35°C-ot meghaladnia.

Környezetvédelem

A csomagolóanyagok újrahasznosíthatók. Ne dobja a csomagolóanyagokat a háztartási szemétbe, hanem gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket tanácsos újra felhasználni. Ezért a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybevételével ártalmatlanítsa!

Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:

Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyagvagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.

Biztonsági utasítások

⚠️Életveszély

A biztonsági előírások figyelembe nem vétele esetén életveszély áll fenn elektromos áram által!

■ Használat előtt mindegy egyes alkalommal meg kell vizsgálni, hogy nem sérült-e a csatlakozóvezeték és a hálózati csatlakozódugó. A sérült csatlakozóvezetéket haladéktalanul ki kell cseréltetni a vevőszolgálattal/elektromos szakemberrel.
■ Minden elektromos csatlakozókapcsolatot elárasztásbiztos területen kell elhelyezni.
Az alkalmatlan hosszabbítóvezetékek veszélyt okozhatnak. A szabadban kizárólag az adott célra engedélyezett és megfelelő jelöléssel ellátott, megfelelő keresztmetszetű hosszabbítóvezetékeket használjon.
A használt hosszabbítóvezeték dugójának és csatlakozójának fröccsenővíz ellen védettnek kell lenni.
A hálózati csatlakozókábelt és a szintkapcsoló kábelét ne használja a készülék szállításához vagy rögzítéséhez.
A készülék hálózatról történő leválasztásához ne a csatlakozókábelnél fogva húzza, hanem a dugót megfogva.
A hálózati csatlakozókábelt ne húzza át éles sarkokon és ne csípje be.
Az adattáblán megadott feszültségnek meg kell egyeznie az áramforrás feszültségével.

■ Veszélyek elkerülés végett az alkatrészek javítását és beépítését csak jóváhagyott szerviz szolgálat végezhet el.

■ Elektromos védelmi berendezésnél vegye figyelembe:

Úszómedencék, kerti tavak és szökőkutak kiszivattyúzásánál a búvárszivattyút csak hibaáram védőkapcsolóval max. 30mA névleges hibaárammal szabad üzemeltetni. Ha személyek tartózkodnak az úszómedencében vagy a kerti tóban, a szivattyút nem szabad használni.

Biztonsági okokból alapvetően azt ajánljuk, hogy a készüléket hibaáram-védőkapcsolón (max. 30mA) keresztül üzemeltessék.

Az elektromos csatlakozást csak villa- mos szakember végezheti. Az erre vo- natkozó nemzeti rendelkezéseket mindenképpen figyelembe kell venni!

Ausztriában a rögzített csatlakozóvezetékkel rendelkező szivattyúkat úszómedencei és kerti tavi használathoz, az ÖVE B/EN 60555 1 - 3 rész alapján, egy ÖVE-ellenőrzött elválasztó transzformátoron keresztül kell ellátni, ahol a szekunder névleges fesztültség nem haladhatja meg a 230V-ot.

Ez a készülék nem alkalmas arra, hogy olyan korlátozott fizikai, érzékelő vagy szellemi képességgel rendelkező személyek (beleértve a gyerekeket) vagy tapasztalat és/vagy ismeret nélküli személyek használják, kivéve ha őket biztonságukért felelős személy felügyeli vagy ez a személy megtanította nekik, hogy hogyan kell a készüléket használni. Gyerekeket felügyelni kell, annak biztosításáért, hogy a készülékkel ne játszanak.

Üzembevétel

A szivattyú üzembevétele előtt a biztonsági útmutatásokat mindenképpen figyelembe kell venni!

Kérem, továbbá vegye figyelembe azt, hogy a „Típus tábla“ feliratú matricát soha nem szabad a szivattyúról eltávolítani. A matrica eltávolítása után semmilyen garancia nincs a szivattyú vízzáróságára.

A készülék ismertetése

1 Hálózati kábel csatlakozóval
2 Szintkapcsoló
3 Fogantyú
4 Tömlőcsatlakozás 1“(25,4mm) lapos tömítéssel

Előkészítés

Ábra A

→ A tömlőcsatlakozást csavarja a szivattyúra és ügyeljen arra, hogy a lapos tömítés fel legyen szerelve a tömlőcsatlakozásra.

Tudnivaló

Minél rövidebb a tömlő hosszúsága, annál nagyobb a szállítási teljesítmény.

→ A tömlőt a tömlő csatlakozásra tolni és megfelelő tömlő bilinccsel rögzíteni
→ Automata üzemben a kapcsolási magasság már a szintkapcsoló kábel hosszúsága által előre meg van határozva.

ÁbraB

→ Kézi üzem esetén a szintkapcsolót felfelé (kábel lefelé) állítsa be. Tipp: A szintkapcsoló kábelét a tolja át a hordó fogantyún és a szintkapcsolót az ábrán látható módon helyezze el.

Ábra C

→ A szivattyút stabilan, biztos alapon állít-sa fel a szállítási folyadékban vagy egy a hordó fogantyújára erősített kötélen keresztül merítse le.

A felszívási területnek nem szabad szennyeződések által egészen vagy részben gátolva lenni.

Üzemeltetés

Ahhoz, hogy a szivattyú önállóan szívjon, a folyadékszintnek legalább 3cm-nek (SCP 5000), ill. 8cm-nek (SDP 5000) kell lenni.

→ Dugja be a hálózati dugót a dugaljba.

Automata üzem

Automata üzemben a szintkapcsoló automatikusan irányítja a szivattyúzási folyamatot. Ha a folyadékszint egy bizonyos magasságot elér, akkor a szivattyú bekapcsol.

Ha a folyadékszint egy bizonyos szintre csökken, akkor a szivattyú kikapcsol.

A szintkapcsoló mozgási szabadságát biztosítani kell.

Kézi üzem

Kézi üzemnél a szivattyú mindig bekapcsolva marad.

Megjegyzés:

A szárazmenet gyorsabb kopáshoz vezet, a szivattyút kézi üzem esetén soha ne hagyja felügyelet nélkül. Szárazmenet esetén a szivattyút 3 percen belül kapcsolja ki.

Az üzemeltetés befejezése

→ A szivattyút minden használat után öblítse át tiszta vízzel.

Különösen klórtartalmú víz vagy más olyan folyadék szállítása után, amely le- rakódást képez.

Tudnivaló

A szennyeződések lerakódhatnak és működési zavarhoz vezethetnek.

→ Húzza ki a hálózati dugót a dugaljból.

Ápolás, karbantartás

Karbantartás

A készülék nem igényel karbantartást.

Transport

Vigyázat

A készülék szállításánál a balesetek vagy sérülések elkerülése érdekében vegye figyelembe a készülék súlyát (lásd a műszaki adatokat).

Szállítás kézzel

→ A készüléket a hordófogantyúnál megemelni és vinni.

Szállítás járműben

→ A készüléket elcsúszás és borulás ellen biztosítani kell.

A készülék tárolása

Vigyázat

A tárolási hely kiválasztásánál, a balesetek vagy sérülések elkerülése érdekében, vegye figyelembe a készülék súlyát (lásd a műszaki adatokat).

A készülék tárolása

→ A készüléket fagytól védett helyiségben tárolja.

Különleges tartozékok

A következőkben felsorolt különleges tartozékok ábrái ezen használati utasítás 4. oldalán találhatók.

6.997-346.0 zívótömlő méteráru 1“ (25,4mm) 25m	Vákuumbiztos spirálcső egyedi csőhosszúságok méretre vágásához.
6.997-359.0zivattyú csatlakozó darab G1 (33,3mm) visszacsapó szeleppel	3/4“(19 mm) vagy 1“(25,4 mm) tömlőkhöz felel meg. G1 (33,3 mm) csatlakozómenettel. Vissza-csapó szelepet helyezzen be a lapos tömítés helyett, hogy megakadályozza a víz visszafolyását a szivattyúhoz.

Hibaelhárítás

Figyelem

Veszélyek elkerülés végett az alkatrészek javítását és beépítését csak jóváhagyott szerviz szolgálat végezhet el.

Üzemzavar Ok Elhárítás
A szivattyú megy, de nem szállít	Levegő a szivattyúban A szivattyú csatlakozási du-góját többször dugja be és húzza ki, amíg folyadékot nem szív fel
	Felszívási terület el van du-gulva	Húzza ki a hálózati dugót és tisztítsa meg a felszívási te-rületet.
	(csak kézi üzemnél) vízszint a minimum vízállás alatt van	A szivattyút, ha lehetséges a szállítófolyadékba mélyebb-re ereszteni vagy az Előkés-zítés fejezetben (Automata üzem) leírtak szerint eljárni
A szivattyú nem megy vagy az üzem alatt hirtelen leáll	Áramellátás megszakítva Biztosítékokat és elektromos összekötéseket ellenőrizni
	A thermo védőkapcsoló túl-melegedés miatt kikapcsolta a szivattyút	Húzza ki a hálózati dugót, hagyja lehűlni a szivattyút, tisztítsa meg a felszívási te-rületet, gátolja meg a száraz-menetet
	Szennyeződés-részecske beragadt a felszívási terüle-ten	Húzza ki a hálózati dugót és tisztítsa meg a felszívási te-rületet.
	A szintkapcsoló leállítja a szivattyút	A szintkapcsoló helyét ellen-őrizni
Szállítási teljesítmény csök-ken	Felszívási terület el van du-gulva	Húzza ki a hálózati dugót és tisztítsa meg a felszívási te-rületet.
Szállítási teljesítmény túl ke-vés	A szivattyú szállítási teljesítménye a szállítási magas-ságtól, a tömlő átmérőjétől és a tömlő hosszúságától függ	Figyelembe kell venni a max. szállítási magasságot, lásd a műszaki adatokat, adott esetben válasszon más töm-lő átmérőt vagy más tömlő hosszúságot.

Műszaki adatok

		SCP 5000 SDP	5000
Feszültség V 230 - 240 230 - 240
Áramfajta Hz 50 50
Teljesítmény P_névl	W 220 250
Max. szállított mennyiség l/h 5000 5000
Max. nyomás MPa	(bars)	0,05(0,5)	0,05(0,5)
Max. szállítási magasság m 5 5
Max. lemerülési mélység	m 7 7
A szállítható szennyeződés ré-szecske max. szemcsenagysága	mm 5 20
Max. szilárdanyag-tartalom a víz-ben	kg/m ^3	2,0	10,0
Súly	kg 3,8	4,0

A müszaki adatok módosításának jogát fenntartjuk!

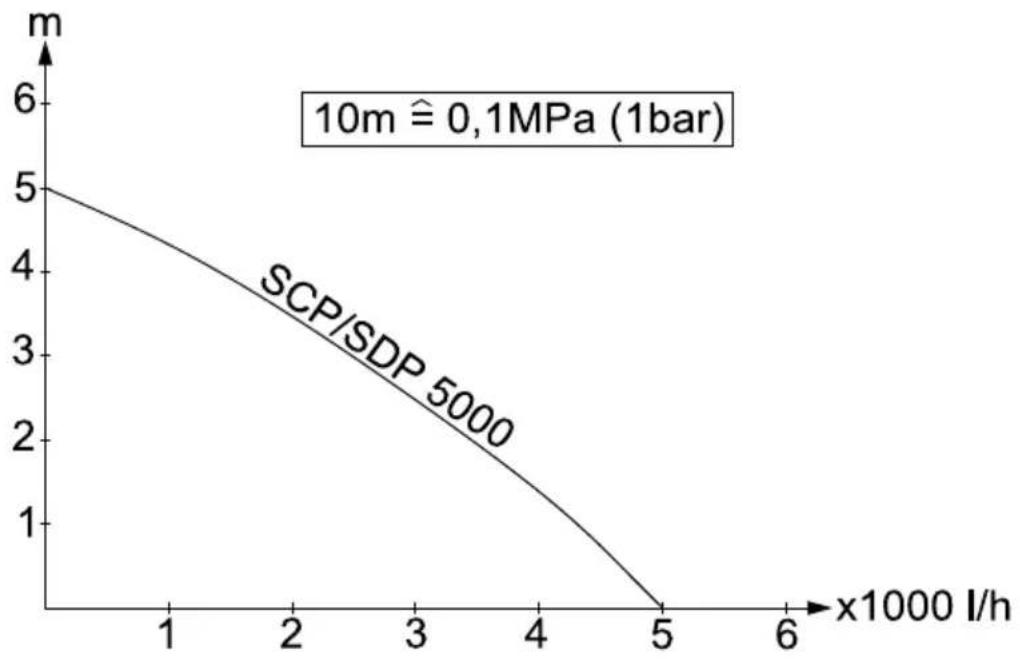

A lehetséges szállított mennyiség annál nagyobb:

• minél kisebb a felszívási- és szállítási magasság
• minél nagyobb a használt tömlők átmérője
• minél rövidebbek a használt tömlők
• minél kevesebb nyomásveszteséget okoz a csatlakoztatott tartozék
