NÁVOD NA OBSLUHU SDP 5000 KARCHER

Uvedenie do prevádzky ... SK ... 3

Ukončenie práce ..... SK ...3

Ošetrovanie, údržba. ..... SK ...3

Transport.... SK...4

Uloženie prístroja ..... SK ...4

Špeciálne príslušenstvo ... SK ... 4

Pred prvým použitím spotrebiča si prečítajte tento návod na obsluhu a riad'te sa jeho pokynmi. Návod na obsluhu si starostlivo uschovajte na neskoršie použitie alebo pre d'alšieho majite-l'a.

Používanie výrobku v súlade s jeho určením

Tento prístroj bol vyvinutý na súkromné účely a nie je určený znášat' nároky priemy-selného používania.

Výrobca neručí za prípadné škody, ktoré boli spôsobené nesprávnym používaním alebo chybnou obsluhou.

Prístroj je určený hlavne na odvodnenie v prípade záplav, ale aj na prečerpanie a odčerpanie z nádrží, na odber vody zo studní a šacht ako aj na odstránenie vody z člnov a jácht, pokiaľ sa jedná o sladkú vodu.

■ Voda so stupňom znečistenia až do veľkosti zín 5mm
■ Voda z kúpalísk (s predpokladom správneho dávkovania aditív)
■ Umývací lúh

■ Voda so stupňom znečistenia až do vel'kosti zín 20mm
■ všetky prečerpávané kvapaliny čerpadla SCP 5000

⚠Pozor

Prístroj nie je vhodný pre neprerušovanú prevádzku čerpadla (napr. trvalá obežná prevádzka v rybníku) alebo ako statická inštalácia (napr. zdvíhacie za-riadenie, čerpadlo vo fontáne).

Nesmú byt' prečerpávané leptavé, mierne horl'avé alebo výbušné látky (napr. benzín, petrolej, nitroriedidlo), mazivá, oleje, slaná voda, odpadová voda zo záchodov a zakalená voda, ktorá netečie tak ako normálna voda. Teplota požadovanej kvapaliny nesmie prekročit' 35°C.

Ochrana životného prostredia

Obalové materiály sú recyklovatel'- né. Obalové materiály láskavo nevyhadzujte do komunálneho odpadu, ale odovzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnotné recyklovateľné látky, ktoré by sa mali opät' zužitkovat'. Staré zariadenia preto láskavo odovzdajte do vhodnej zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na: www.kaercher.com/REACH

Záruka

V každej krajine platia záručné podmienky našej distribučnej organizácie. Prípadné poruchy spotrebiča odstránime počas záručnej lehoty bezplatne, ak sú ich príčinou chyby materiálu alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe zariadenia láskavo obrátte na predajcu alebo na najbližší autorizovaný zákaznícky servis.

Bezpečnostné pokyny

⚠️Nebezpečenstvo ohrozenia života

Pred každým použitím skontrolujte, či nie je poškodený prívodný kábel alebo sietová vidlica. Poškodený prívodný kábel dajte bezodkladne vymenit'autorizovanej servisnej službe alebo kvalifikovanému elektrotechnikovi.
Všetky elektrické zástrčky je nutné na- montovat' v oblasti bezpečnej proti zá- plavám.
Nevhodné predlžovacie vedenia môžu byť nebezpečné. Vo vonkajšom prostredí používajte výhradne schválené a patrične označené predlžovacie káble s dostatočným prierezom vodiča. Konektor a spojka použitého predlžovacieho kábla musia byť vodotesné.
■ Sietový pripojovací kábel a kábel spínača hladiny nepoužívajte na nosenie alebo upevnenie prístroja.
- Pri odpájaní prístroja od elektrickej siete net'ahajte za pripojovací kábel, ale za zástrčku.
Kábel pripojenia k sieti neťahajte cez ostré hrany a neprikvačte ho.
Napätie uvedené na výrobnom štítku musí súhlasit’ s napätím zásuvky.
■ Aby sa zabránilo vzniku nebezpečných situácií, môže opravy a výmenu náhradných dielov prístroja vykonávať len autorizované servisné stredisko.
■ Dbajte na elektrické ochranné zariadenia:

Ponorné čerpadlá je možné prevádzkovať v plaveckých bazénoch, záhradných rybníkoch a fontánach len s pomocou ochranného spínača poruchového prúdu s menovitým poruchovým prúdom max. 30mA. Ak sa v plaveckých bazénoch alebo záhradných rybníkoch nachádzajú osoby, čerpadlo sa nesmie prevádzkovať.

Z bezpečnostných dôvodov v zásade odporúčame, aby sa prístroj prevádzkoval s pomocou ochranného spínača poruchového prúdu (max. 30mA).

Elektrické zapojenie môže vykonat' len odborný elektrikár. Preto je bezpodmie- nečne nutné dodržat' národné predpisy!

V Rakúsku musia byt' čerpadlá, ktoré sú vybavené pevnými prípojkami, pri použití v plaveckých bazénoch a záhradných rybníkoch napájané podľa ÖVE B/EN 60555 časť 1 až 3, z oddeľovacieho transformátora preskúšaného ÖVE, pričom nesmie byt' prekročené sekundárne menovité napätie 230V.

■ Toto zariadenie nie je určené na to, aby ho používali osoby (vrátane detí) s obmedzenými fyzickými, zmysloými alebo duševnými schopnosťami resp. nedostatkom skúseností a znalostí, musia byť pod dozorom osôb zodpovedných za ich bezpečnost' alebo musia od nich obdržať pokyny, ako zariadenie používať. Deti musia byť pod dozorom, aby sa zabezpečilo, že sa so zariadením nehrajú.

Uvedenie do prevádzky

Pred uvedením čerpadla je bezpodmiečne nutné dodržať bezpečnostné pokyny! Okrem toho zohl’adnite, že z čerpadla sa v žiadnom prípade nesmie odstraňovať nálepka „Výrobný štítok“. Po odstránení nálepky už viac neplatí záruka na tesnosť čerpadla.

Popis prístroja

1 Prívodný sietový kábel s vidlicou
2 Spínač hladiny
3 Rukovät'
4 Hadicová prípojka 1" (25,4mm) s plochým tesnením

Príprava

Obrázok A

→ Na čerpadlo naskrutkujte hadicovú prípojku a dávajte pozor na to, aby bolo v hadicovej prípojke nasadené ploché tesnenie.

Upozornenie

→ Hadicu nasuňte na hadicovú prípojku a upevnite pomocou vhodnej hadicovej spony
→ V automatickom režime prevádzky je už spínacia výška preddefinovaná dížkou kábla spínača hladiny.

Obrázok B

→ Pri ručnej prevádzke nastavte spínač hladiny smerom hore (kábel smerom dole). Tip: Kábel spínača hladiny prevlečte ako hadice cez nosný držiak a spínač hladiny umiestnite tak, ako je zobrazené.

Obrázok C

→ Čerpadlo bezpečne postavte do prečerpávanej kvapaliny na pevný podklad alebo namočte pomocou lana prevlečeného cez nosný držiak.

Priestor nasávania sa nesmie celkom alebo čiastočne upchat'.

Prevádzka

Aby čerpadlo samo nasávalo, musí byt’ hladina kvapaliny najmenej 3cm (SCP 5000) popr. 8cm (SDP 5000).

→ Zasuňte sietovú zástrčku do zásuvky.

V automatickom režime prevádzky spínač hladiny automaticky riadi činnosť čerpadla. Ak hladina kvapaliny dosiahne určitú výšku, čerpadlo sa spustí.

Ručný režim prevádzky

V ručnom režime prevádzky zostáva čerpadlo neustále zapnuté.

Upozornenie:

→ Čerpadlo je nutné po každom použití prepláchnuť čistou vodou.
Hlavne po doprave vody s obsahom chlóru alebo iných kvapalín, ktoré zane-chávajú usadeniny.

Upozornenie

Nečistoty sa môžu usadit' a spôsobit' poruchy funkcie.

→ Sieťovú zástrčku vytiahnite zo zásuvky.

Ošetrovanie, údržba

Údržba

Aby sa pri preprave zabránilo vzniku nehôd alebo zranení, zohl'adnite hmotnost' prístroja (vid' technické údaje).

Ručná preprava

→ Zariadenie zdvihnite a prenášajte za prenosný držiak.

Preprava vo vozidlách

→ Prístroj zaistite proti zošmyknutiu a prevráteniu.

Uloženie prístroja

Pozor

Aby sa pri výbere miesta skladovania zabránilo vzniku nehôd alebo zranení, zohl'adnite hmotnosť prístroja (vid' technické údaje).

Uskladnenie prístroja

→ Prístroj uložte na miesto zaistené proti mrazu.

Špeciálne príslušenstvo

Obrázky nasledovného špeciálneho príslušenstva nájdete na strane 4 tohto návodu.

6.997-346.0	Vysávacia hadica metrový tovar 1“ (25,4mm) 25m	Vákuová špirálová hadica pre narezanie jednotlivých dĺžok hadíc.
6.997-359.0	Pripojovací diel čerpadla G1(33,3mm) vrátane spätného ventilu,	Hodí sa pre hadice 3/4“ (19 mm) alebo 1“(25,4 mm). S pripojovacím závitom G1 (33,3 mm). Spätný ventil nasad'te namiesto plochého tesnenia, aby sa zabránilo spätnému prítoku vody do čerpadla.

Pomoc pri poruchách

⚠Pozor

Aby sa zabránilo vzniku nebezpečných situácií, môže opravy a výmenu náhradných die- lov prístroja vykonávať len autorizované servisné stredisko.

Porucha Príčina Odstránenie
Čerpadlo beží, ale nečerpá	Vzduch v čerpadle	Siet'ovú zástrčku čerpadla viackrát zasuňte a vytiahni-te, kým sa kvapalina nezač-ne nasávať
	Upchatý priestor nasávania Vytiahnite sieťovú zástrčku a priestor nasávania vyčisti-te
	(len počas ručného režimu prevádzky) Hladina vody pod minimálnou hladinou vody	Čerpadlo, ak je možné na-močte hlbšie do prečerpá-vanej kvapaliny alebo postupujte tak, ako je popí-sané v kapitole Príprava (automatický režim pre-vádzky)
Čerpadlo sa nerozbehne alebo zostáva počas pre-vádzky odrazu stát	Prerušené elektrické napá-janie	Kontrola poistiek a elektric-kých spojov
	Ochranný tepelný spínač vypol čerpadlo v dôsledku jeho prehriatia	Siet'ovú zástrčku vytiahnite, čerpadlo nechajte ochladiť, vyčistite priestor nasávania, zabráňte chodu na sucho
	V priestore nasávania sú zachytené častice nečistôt	Vytiahnite sieťovú zástrčku a priestor nasávania vyčisti-te
	Spínač hladiny zastaví čer-padlo	Kontrola polohy spínača hladiny
Prečerpávací výkon klesá	Upchatý priestor nasávania	Vytiahnite sieťovú zástrčku a priestor nasávania vyčisti-te
Prečerpávací výkon je príliš nízky	Dopravný výkon čerpadla je závislý od dopravnej výšky, priemeru a dĺžky hadice.	Dodržte maximálnu doprav-nú výšku. Vid’ technické údaje. Prípadne zvol’te iný priemer alebo dĺžku hadice.

Technické údaje

		SCP 5000 SDP	5000
Napätie V 230 - 240 230 - 240
Druh prúdu Hz 50 50
Výkon P_men . W 220 250
Max. prečerpávacie množstvo l/h 5000 5000
Max. tlak MPa	(bars)	0,05(0,5)	0,05(0,5)
Max. prečerpávacia výška m 5	5
Max. ponorná híbka	m 7	7
Max. veľkost' zín prečerpávaných častíc nečistôt	mm 5	20
Max. obsah tuhých látok vo vode	kg/m ^3	2,0	10,0
Hmotnosť	kg 3,8	4,0

Technické zmeny vyhradené!

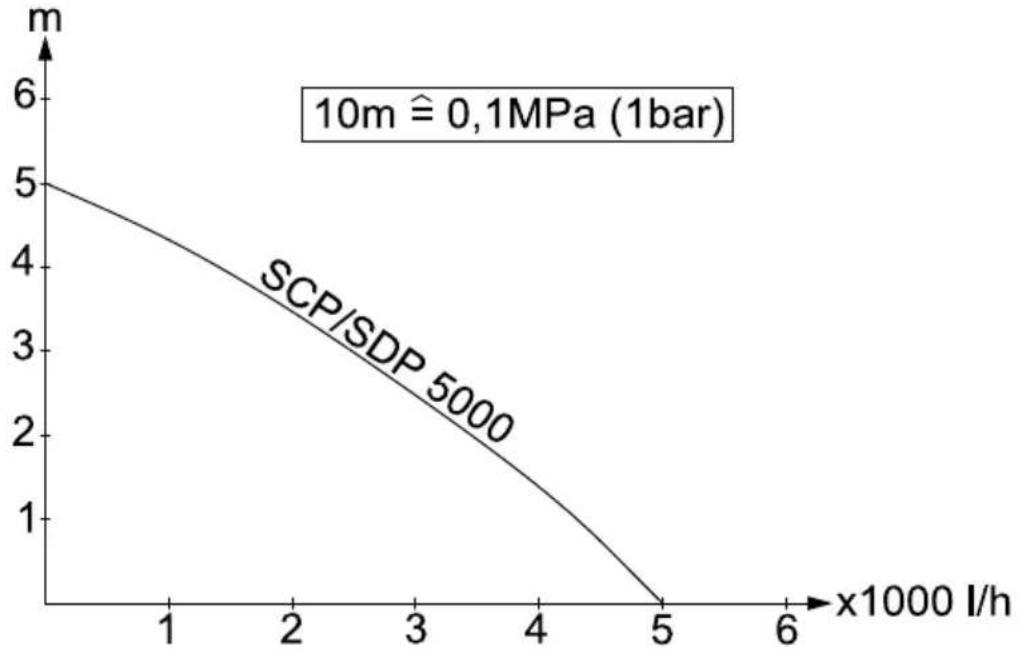

Možné dopravované množstvo je o to väčšie:

• čím menšie sú nasávacie a dopravné výšky
• čím väčšie sú priemery používaných hadíc
• o čo kratšie sú používané hadice
• čím menšia je spôsobená tlaková strata pripojeného príslušenstva
