KASUTUSJUHEND SDP 5000 KARCHER

Üldmärkusi ..... ET ...1

Ohutusalased märkused .. ET ...2

Kasutuselevõtt ..... ET ...3

Käitamine ..... ET ... 3

Töö lõpetamine ..... ET ...3

Hooldus ET...3

Transport.... ET...4

Hoiustamine ..... ET ...4

Erivarustus ..... ET ...4

Abi härete korral. . . . . . . ET . . . 5

Tehnilised andmed ..... ET ...6

Üldmärkusi

Väga austatud klient,

enne seadme esmakordset kasutamist tuleb lugeda käes-

olevat kasutusjuhendit ja toimida selle kohaselt. Juhend tuleb hilisemaks kasutamiseks või järgmise omaniku tarvis alles hoida.

Sihipärane kasutamine

See seade töötati välja erakasutuseks ega ole ette nähtud professionaalse kasutamise-ga kaasnevaks koormuseks.

Tootja ei vastuta võimalike kahjude eest, mis on tingitud seadme mittesihipärasest kasutamisest või valest käitamisest.

Seade on eelkõige mõeldud eelkõige vee-ärastuseks üleujutuste korral, aga ka mahu-titest vee ümber-või väljapumpamiseks, vee pumpamiseks kaevudest ja šahtidest ning paatide ja jahtide tühjendamiseks veest, eeldusel, et tegemist on mageveega.

Lubatud on pumbata:

■ vesi määrdumiskraadiga kuni tera suu-ruseni 5 mm
■ ujulavesi (eeldusel, et lisaaineid doseeritakse sihipäraselt)
■ puhastusvahendi lahus

■ vesi määrdumiskraadiga kuni tera suu-ruseni 20mm
■ kõik pumbale SCP 5000 lubatud vedelikud

NB!

Seade ei sobi katkematuks pumpamiseks (nt tiigis püsiva ringluse režiimil) või statsionaarseks paigaldamiseks (nt tõsteseade).

Pumbata ei tohi sööbivaid, kergestisüttivaid või plahvatusohtlikke aineid (nt bensiin, petrooleum, nitrolahused), rasvu, ölisid, solvett ja tualettruumide heitvett ning mudast vett, mille voolavus on väike. Pumbatava vedeliku temperatuur ei tohi ületada 35°C.

Keskkonnakaitse

Pakendmaterjalid on taaskasutata- vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaska-sutatavaid materjal, mis tuleks suu-nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vastavate kogumissüsteemide kaudu

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või valmistusviga. Garantiijuhtumi kor- ral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

Ohutusalased märkused

⚠Eluohtlik

Ohutusnõuete mittejärgimise korral elektrivoolust lähtuv oht elule!

■ Enne igakordset kasutamist tuleb kontrollida, et võrgupistikuga toitejuhe oleks kahjustusteta. Kahjustatud toitejuhe lasta viivitamatult volitatud hooldustöökojal/elektrikul välja vahetada.
Kõik elektriühendused tuleb paigaldada alasse, mis on kaitstud üleujutuse eest.
Ebasobivad pikendusjuhtmed võivad olla ohtlikud. Välistingimustes võib kasutada ainult väljas kasutamiseks lubatud ja vastavalt tähistatud piisava ristlõikepinnaga pikendusjuhtmeid.

Kasutatava pikendusjuhtme pistik ja ühendus peavad olema veepritsmete suhtes kaitstud.

• Ärge kasutage toitekaablit ja tasemelülii kaablit seadme transportimiseks või kinnitamiseks.
  Seadme eemaldamiseks vooluvõrgust ärge tömmake mitte ühenduskaablist, vaid pistikust.
• Ärge tömmake vörgukaablit üle teravate servade ning vältige selle muljumist.
  ■ Tüübisildil märgitud pinge peab vastama vooluahela pingele.
  ■ Et vältida ohtlikke olukordi, tohib remonttöid ja varuosade paigaldamist teostada ainult volitatud klienditeenindus.
  Järgige elektrilisi kaitseseadiseid: Ujumisbasseine, aiatiike ja purskaevusid tühjaks pumbates tohib sukelpumpasid käitada ainult rikkevoolu kaitselülitiga, mille nominaalrikkevool on maks. 30mA. Kui ujumisbasseinis või aiatiigis on inimesi, ei tohi pumpa kasutada.

Ohutuskaalutlustel soovitame põhimõtteliselt kasutada seadet rikkevoolu kaitselülitiga (maks. 30mA).

Elektriühenduse tohib teostada ainult väljaõppinud elektrik. Seejuures tuleb järgida riigis kehtivaid määrusi! Vastavalt määrusele ÖVE B/EN 60555 osad 1 kuni 3 peab Austrias selliste pumpade toide, mis on möeldud kasutamiseks ujumisbasseinides ja aiatiikides ning mis on varustatud püsiva toitekaabliga, toimuma Austria elektrotehnika liidu ÖVE poolt kontrollitud eraldustransformaatori kaudu, kusjuures sekundaarne nimipinge ei tohi ületada 230V.

■ Masinat ei tohi kasutada isikud (sh lapsed), kelle füüsilised, sensoorsed või vaimsed võimed on piiratud või kellel puuduvad vajalikud kogemused ja/või teadmised, v.a. mõne nende turvlisuse eest vastutava isiku järelvalve all või juhul, kui see isik on neid masina kasutamise osas juhendanud. Laste üle peab olema järelvalve tagamaks, et nad masinaga ei mängi.

Kasutuselevõtt

Enne pumba kasutuselevõttu tuleb kindlasti järgida ohutusnõudeid!

Palun pidage sellele lisaks meeles, et klee-bist „Tüübisiltd“ ei tohi pumbalt mingil juhul eemaldada. Pärast kleebise eemaldamist kaotab pumba tiheduse garantii kehtivuse.

Seadme osad

1 Toitejuhe, pistikuga
2 Tasemelüliti
3 Kandekäepide
4 Vooliku liitmik 1" (25,4mm) lametihendi- ga

Ettevalmistus

Joonis A

→ Kruvige voolikuliitmik pumbale ja jälgige, et lametihend oleks voolikuliitmikule paigaldatud.

Märkus

Mida lühem on voolik, seda suurem on pumpamisvõimsus.

→ Lükake voolik vooliku ühendusele ja kinnitage sobiva voolikumansetiga
→ Automaatrezhiimil on lülituskõrgus juba tasemelüliti kaabli pikkusega eelnevalt kindlaks määratud.

JoonisB

→ Käsirežiimil seadke tasemelüliti üles (kaabel alla). Vihje: Lükake tasemelüliti kaabel silmusena kandesangast läbi ja seadke tasemelüliti joonisel kujutatud asendisse.

Joonis C

→ Asetage pump kindlalt pumbatavasse vedelikku või sukeldage see vedelikku kandesanga külge kinnitatud köie abil. Mustus ei tohi imiala täielikult ega osaliselt blokeerida.

Käitamine

Et pump imeks automaatselt, peab vedeliku tase olema vähemalt 3 cm (SCP 5000) või 8 cm (SDP 5000).

→ Torgake vörgupistik seinakontakti.

Automaatrežiim

Automaatrežiimil juhib tasemelüliti pumpamist automaatselt. Kui vedeliku tase saavutab teatud körguse, lülitub pump välja.

Kui vedeliku tase langeb allapoole teatud taset, lülitub pump välja.

Peab olema tagatud tasemelüliti vaba liikumine.

Manuaalne kasutus

Manuaalse kasutuse korral on pump pidevalt sisse lülitatud.

Märkus:

Kuivalt töötamine põhjustab kiiremat kulumist. Ärge jätke käsirežiimil töötavat pumpa järelvalveta. Kuivalt töötav pump tuleb 3 minuti jooksul välja lülitada.

Töö lõpetamine

→ Loputage pumpa pärast iga kasutamist puhta veega.

Eriti pärast kloori sisaldava vee või muude setteid jätvate vedelike pumpamist.

Märkus

Mustus võib ladestuda ja põhjustada häireid seadme töös.

→ Tõmmake võrgupistik seinakontaktist välja.

Hooldus

Hooldus

Seade on hooldusvaba.

Transport

Ettevaatust

Et vältida transportimisel önnetusjuhtumeid või vigastusi, tuleb jälgida seadme kaalu (vt tehnilised andmed).

Käsitsi transportimine

→ Töstke seade kandesangast üles ja kandke.

Transportimine söidukites

→ Kinnitage seade libisemise ja ümbermineku vastu.

Hoiustamine

Ettevaatust

Et vältida transportimisel önnetusjuhtumeid või vigastusi, tuleb ladustamiskoha valikul jälgida seadme kaalu (vt tehnilised andmed).

Seadme ladustamine

→ Hoidke seadet kohas, kus pole jäätumisohtu.

Erivarustus

Alljägnevalt loetletud lisavarustuse joonised leiate selle kasutusjuhendi leheküljelt 4.

6.997-346.0	Imivoolik meetri-kaup 1“ (25,4 mm) 25 m	Vaakumikindel spiraalvoolik sobiva pikkusega voo-likute lõikamiseks.
6.997-359.0	Pumba ühendusde-tail G1 (33,3mm) koos tagasilöögikla-piga	Sobib 3/4“ (19 mm) või 1“(25,4 mm) voolikutele. G1 (33,3 mm) keermesühendusega. Paigaldage lame-tihendi asemel tagasivooluklapp, et hoida ära vee tagasivoolamine pumpa.

Abi härete korral

NB!

Et vältida ohtlikke olukordi, tohib remonttöid ja varuosade paigaldamist teostada ainult volitatud klienditeenindus.

Rike Põhjus Kõrvaldamine
Pump töötab, aga ei pumpa	Pumbas on õhku Torgake pumba toitepistikut mitu korda sisse ja välja, kuni pump hakkab vedelikku imema
	Imiala ummistunud Tõmmake toitepistik välja ja puhastage imiala
	(ainult manuaalrežiimi pu-hul) veetase liiga madal	Laske pump võimaluse kor-ral sügavamale vedelikku või toimige nagu kirjeldatud peatükis "Ettevalmistamine (automaatrežiim)"
Pump ei käivitu või jääb töö käigus ootamatult seisma	Vooluvarustus katkenud Kontrollige kaitsmeid ja elektriühendusi
	Termostaat lüllitas pumba ülekuumenemise töttu välja	Tõmmake toitepistik välja, laske pumbal jahtuda, pu-hastage imiala, vältige kui-valt töötamist
	Mustuse osakesed on imi-alasse kiilunud	Tõmmake toitepistik välja ja puhastage imiala
	Tasemelüliti peatab pumba Kontrollige tasemelüliti asendit
Pumpamisvõimsus langeb Imiala ummistunud Tõmmake toitepistik välja ja puhastage imiala
Pumpamisvõimsus on liiga väike	Pumba võimsus söltub ve-deliku pumpamise kõrgu-sest, vooliku läbimõõdust ja pikkusest	Ärge ületage maks. pumpa-miskõrgust, vt tehnilistest andmetest, vajadusel valige teistsugune vooliku läbi-mõõt või erinev vooliku pik-kus

Tehnilised andmed

		SCP 5000 SDP	5000
Pinge V 230 - 240 230 - 240
Voolu liik Hz 50 50
Võimsus P_nimi	W 220 250
Maks. pumpamiskogus l/h 5000 5000
Maks. rõhk MPa	(bars)	0,05(0,5)	0,05(0,5)
Maks. pumpamiskõrgus m 5 5
Maks. sukelsügavus m 7 7
Pumbatavate mustusosakeste maks. suurus	mm 5 20
Maks. tahkete ainete sisaldus vees	kg/m ^3	2,0	10,0
Kaal	kg 3,8	4,0

Tehniliste muudatuste õigused reserveeritud!

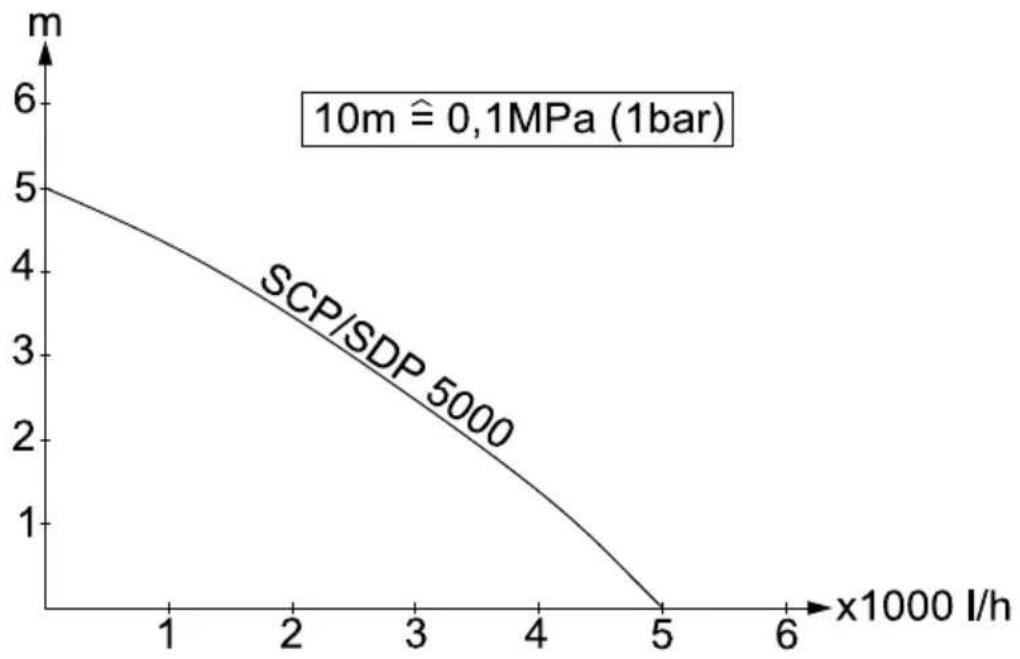

Võimalik pumbatav vedelikuhulk on seda suurem,

• mida väiksem on sissevõtu ja tõstekõrgus
• mida suurem on kasutatud voolikute läbimõõt
• seda lühemad on kasutatud voolikud,
• mida vähem röhulangust pöhjustavad ühendatud tarvikud
