GEBRUIKSAANWIJZING DSE 260 AEG-ELECTROLUX

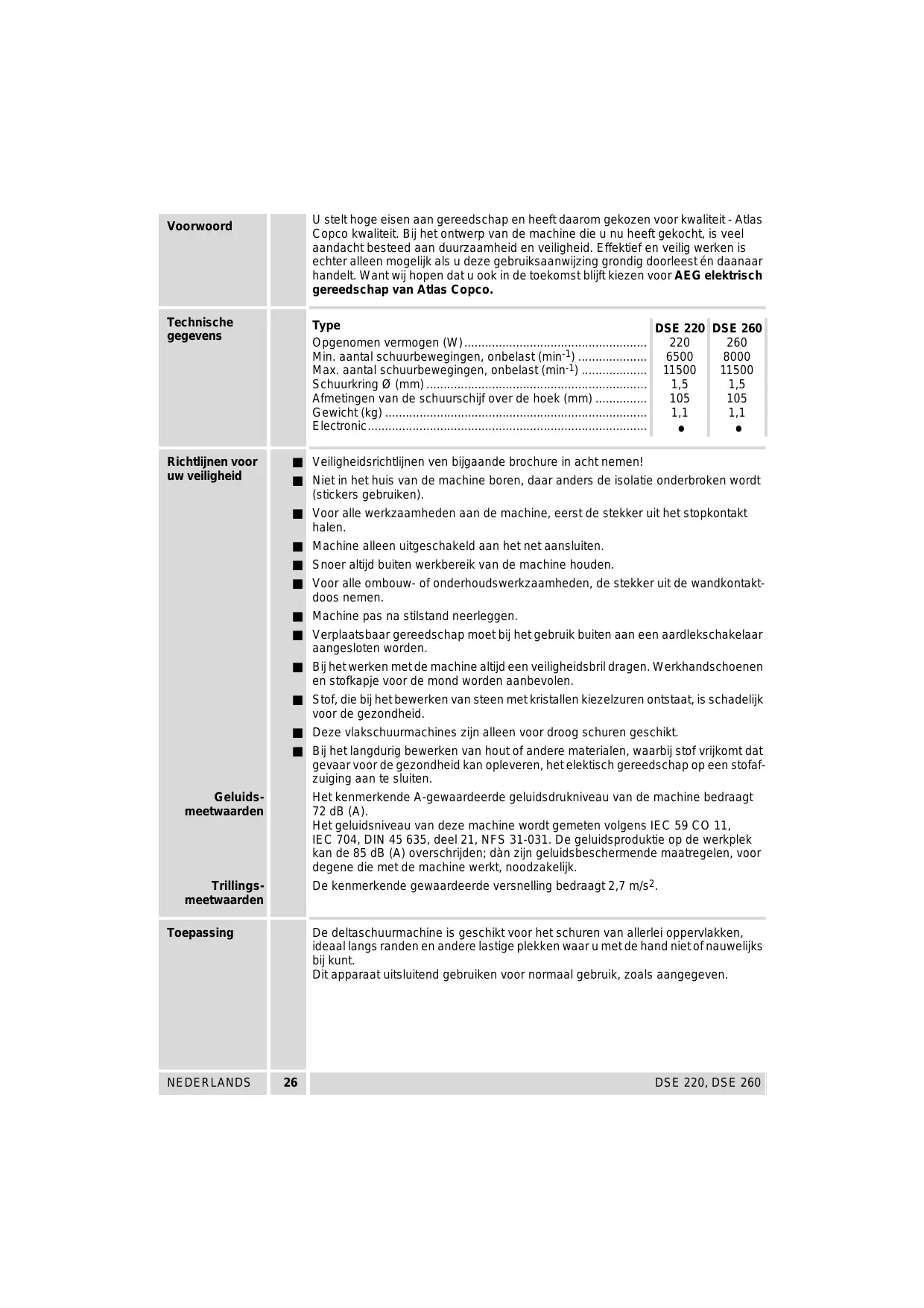

Voorwoord Technische gegevens Richtlijnen voor uw veiligheid Geluids- meetwaarden Trillings- meetwaarden Toepassing NEDERLANDS

U stelt hoge eisen aan gereedschap en heeft daarom gekozen voor kwaliteit - Atias Copco kwaliteit. Bi het ontwerp van de machine die u nu heeft gekocht, is veel aandacht besteed aan duurzaamheid en veiligheid. Effektief en veilig werken is echter alleen mogelik als u deze gebruiksaanwizing grondig doorieest én daanaar handelt. Want wij hopen dat u ook in de toekomst blift kiezen voor AEG elektrisch gereedschap van Atlas Copco. Type DSE 220 DSE 260 Opgenomen vermogen (W).. 220 260 Min. aantal schuurbewegingen, onbelast (mini) . 6500 8000 Max. aantal schuurbewegingen, onbelast (min-1) 11500 | 11500 Schuurkring 2 (mm)… 1,5 1,5 Afmetingen van de schuurschijf over de hoek (mm) 105 105 Gewicht (kg). 11 11 Electronic. . . Veiligheidsrichtiinen ven bijgaande brochure in acht nemen! Niet in het huis van de machine boren, daar anders de isolatie onderbroken wordt (stickers gebruiken). Voor alle werkzaamheden aan de machine, eerst de stekker uit het stopkontakt halen. Machine alleen uitgeschakeld aan het net aansluiten Snoer altid buiten werkbereik van de machine houden. Voor alle ombouw- of onderhoudswerkzaamheden, de stekker uit de wandkontakt- doos nemen. Machine pas na stilstand neerleggen. Verplaatsbaar gereedschap moet bi het gebruik buiten aan een aardlekschakelaar aangesloten worden: Bijhetwerken met de machine altjd een veiligheidsbril dragen. Werkhandschoenen en stofkapje voor de mond worden aanbevolen. Stof, die bi hetbewerken van steen metkristallen kiezelzuren ontstaat, is schadelik voor de gezondheid. Deze vlakschuurmachines zijn alleen voor droog schuren geschikt. Bij het langdurig bewerken van hout of andere materialen, waarbi stof vrifkomt dat gevaar voor de gezondheid kan opleveren, hetelektisch gereedschap op een stofaf. zuiging aan te siuiten. Het kenmerkende A-gewaardeerde geluidsdrukniveau van de machine bedraagt 72 dB (A). Het geluidsniveau van deze machine wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45 635, deel 21, NFS 31-031. De geluidsproduktie op de werkplek kan de 85 dB (A) overschriden: dèn zin geluidsbeschermende maatregelen, voor degene die met de machine werkt, noodzakelik. De kenmerkende gewaardeerde versnelling bedraagt 2,7 m/s2. De deltaschuurmachine is geschikt voor het schuren van alleriei opperviakken, ideaal langs randen en andere lastige plekken waar u met de hand nietofnauweliks bij kunt. Dit apparaat uitsluitend gebruiken voor normeal gebruik, zoals aangegeven. DSE 220, DSE 260

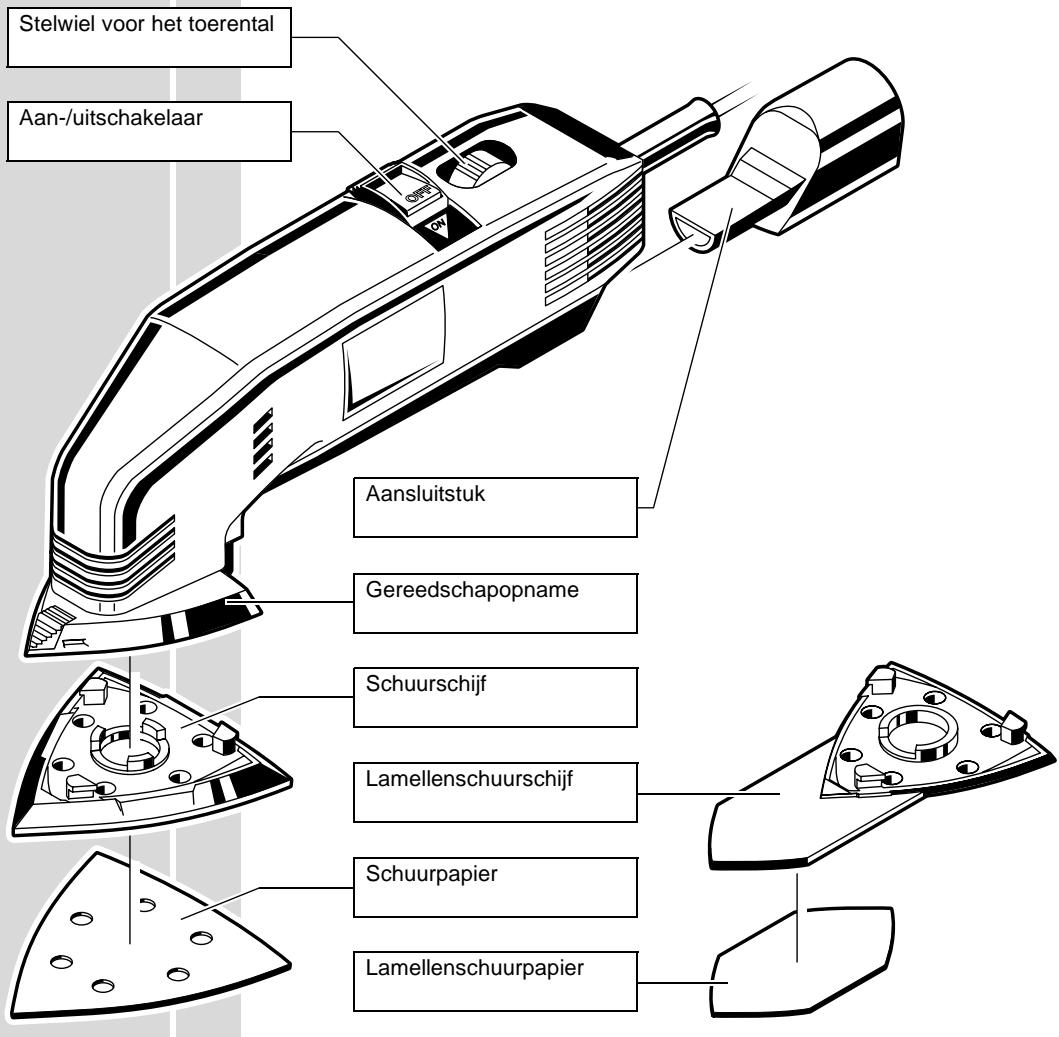

Beschrijving Traploze, elektronische toerentalregeling voor het bewerken van de meest uiteenlopende materialen Stelwiel voor het toerental Aan-/uitschakelaar Aansluitstuk Gereedschapopname Schuurschijf Lamellenschuurschijf Schuurpapier Lamellenschuurpapier Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de td dat het geheel gedrukt wordt Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbe- houden. NEDERLANDS 27 DSE 220, DSE 260

Netaansluiting In-uitschakelen Electronic Toerental kiezen Schuurschijf/ lamellenschuur- schijf montere NEDERLANDS

Alleen aan éénfase-wisselstroom en alleen aan de op het typeplaatie aangegeven netspanning aansluiten. Aansluiting is ook aan kontaktdozen zonder randaarde mogelik daar de machine is geïsoleerd volgens DIN 57 740/VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014. Inschakelen: schuifschakelaar naar links in de richting van de pl drukken. De schakelaar klikt vast. Uitschakelen: druk toets ,0FF“ op de schuif- schakelaar in. De schakelaar gaat automatisch terug naar de 0-stand. Door deze electronic kan het toerental geregeld en hetbewerken van diverse mate- rialen aangepast worden. Het toerental wordt met het electronic stelwiel ingesteld. 1 = laagste toerental 6 = hoogste toerental Voor alle werkzaamheden aan de machine, eerst de stekker uit het stopkontakt halen Schuurschiff, zoals in de afbeelding getoond, ca. 15° verdraaid op de opname zetten en in de rich- üng van de pijl draaien tot de vergrendeling vast- klikt. Voor hetdemonteren van de schuurschijf de knop van de vergrendeling indrukken en de schuur- schijf door te draaien van de opname losmaken. Monteren/demonteren van de lamellenschuur- schif geschiedt op dezelfde wijze. Is na intensief gebruik de klittebandhechting aan de punt van de schuurschif versieten, dan kuntu de Schuurschijf ook een slag (120°) draaien om op de voorste punt een voortreffelike hechting van het schuurpapier te behouden. DSE 220, DSE 260

Schuurpapier monteren Stofafzuiging Aansluiten van de stofafzuiging Aanwijzingen voor het gebruik Juiste werktoerental Onderhoud Toebehoren NEDERLANDS Voor alle werkzaamheden aan de machine, eerst de stekker uit het stopkontakt halen. Hetjuiste schuurpapier simpel op de van een klitteband-hechting voorziene schuur- schiff drukken resp. aftrekken. Bijjuiste montage vallen de gaten in het schuurpapier precies over die van de schuurschif. Bij grote stofhoeveelheden kan m.b.v. de meegeleverde adaptor een stofafzuigs- lang (9 35 mm) worden gemonteerd. De stofafzuigslang kan op een AEG nat- en droogzuiger worden aangesloten. Sterk aanbevolen wordt de nat- en droogzuiger NTE 1100, die een geintegreerd stopkontakt heeft waarop u de machine kunt aansluiten. Bij inschakelen van de machine, schakelt ook de stofzuiger zich auto- matisch in Aansluitstuk van de afzuigslang al draaiend in de adaptor schuiven tot hij goed vastzit. Het andere einde van de slang aansluiten op een stofzuiger, die voor dit soort doeleinden geschikt is. Begin altijd eerst met grof schuurpapier. Vervolgens steeds finer schuurpapier gebruiken, totdat u het gewenste schuur resultaat bereikt. Machine altijd ingeschakeld op het werkstuk zetten en hem pas uitzetten nadat hij er weer afgehaald is. Bij het uitlopen kunnen er namelik krasjes op het werkstuk ontstaan. Machine soepel en slechts met lichte druk over het werkstuk voeren. Grotere druk reduceert het aantal schuurbewegingen en komt de schuurprestatie nietten goede. Grote opperviakken kunt u het beste in banen schuren, waarbi de verschillende banen elkaar iets moeten overlappen Het optimale toerental hangt onder meer af van de hardheid van het te bewerken material en van de kwaliteit en korrel van het schuurpapier: Toepassing Korrel | Electronic Blikschade aanschuren Oude lak- en verflagen wegschuren Gelakte opperviakken schuren Natuurhout schuren Glasvezelversterkte kunststoffen grofschuren Glasvezelversterkte kunststoffen finschuren Staal ontroesten DR RE BU WU BU Un Machine en ventilatiesleuven altjd schoon houden. Gebruik uitsluitend originele AE G toebehoren en onderdelen. Onderdelen, waarvan de uitwisseling niet is beschreven, laten vervangen door de service-afdeling van Atlas Copco. Onder vermelding van het tiencijferige nummer op het machineplaate is desge- wenst een doorsnedetekening van de machine verkrigbaar bi: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852. Een selektie van de toebehoren vindt u op paginab2. Overige toebehoren met bestelnummers vindt u in onze katalogus. DSE 220, DSE 260
