Type product	Afzuigkap
Merk	AEG-Electrolux
Model	DD 8675 M
Afmetingen (hxbxd)	72-114 x 69,8 x 45 cm
Totale aansluitwaarde	215 W
Motorvermogen	175 W
Verlichting	2 x 20 W
Netspanning	230 V
Lengte aansluitsnoer	150 cm
Gebruik	Afzuigkap of recirculatiekap (met koolfilter)
Afvoerdiameter	150 mm (verloop naar 125 mm meegeleverd)
Afsland tot kookplaat	Elektrisch: min. 500 mm, gas: min. 650 mm
Vermogenstanden	3 snelheden + intensiefstand
Bediening	Toetsen aan/uit, snelheid, verlichting, display
Filterverzadigingsindicatie	Voor vetfilter en koolfilter (LED + pieptoon)
Vetfilters	Metaal, elke 4 weken reinigen (afwasmachine of handmatig)
Koolfilter	LONG LIFE, om de 2 maanden reinigen, elke 3 jaar vervangen
Lamp vervangen	Type: halogeen (gelijkwaardig), afdekkapje verwijderen
Toebehoren meegeleverd	Luchtgeleider, montagebeugel, steun, schroeven, pluggen, verloopstuk, TORX-sleutel
Optionele accessoires	Koolfilter type 20, muurkast, afvoerbuizen
Veiligheid	Uitschakelen voordat onderhoud; geen flamberen onder kap; minimale afstanden

Veelgestelde vragen - DD 8675 M AEG-ELECTROLUX

Hoe schakel ik de verzadigingsindicatie voor het koolfilter in?

Zet de kap op UIT. Druk tegelijkertijd 3 seconden op toetsen B en D. LED F gaat aan en LED van stand 1 knippert, na 1 seconde knippert ook stand 2 en een pieptoon bevestigt de instelling.

Hoe reset ik de filterverzadigingsindicatie na het reinigen?

Houd toets A 3 seconden ingedrukt tot de knipperende LED (stand 1 of 2) en LED F uitgaan.

Wat is de minimale afstand tussen de afzuigkap en een gasfornuis?

De minimale afstand is 650 mm van de bovenkant van de gasbranders tot de onderkant van de afzuigkap. Bij elektrisch fornuis is dat 500 mm.

Hoe demonteer ik de metalen vetfilters?

Schuif de vergrendeling van de metalen vetfilters naar achteren en trek de cassette naar beneden.

Hoe reinig ik het LONG LIFE koolfilter?

Zet het filter los in de afwasautomaat, gebruik normaal reinigingsmiddel bij 65°C. Droog daarna 10 minuten in de oven op 100°C met boven- en onderwarmte.

Hoe vervang ik een lamp in de afzuigkap?

Trek de stekker uit het stopcontact. Maak het afdekkapje van de lamp los met een schroevendraaier. Vervang de defecte lamp door een gelijkwaardige en monteer het kapje terug.

Kan ik de afzuigkap als recirculatiekap gebruiken?

Ja, u heeft daarvoor een origineel koolfilter (type 20) nodig. De lucht wordt door het koolfilter gefilterd en weer de keuken ingeleid.

Wat moet ik doen als de afzuigkap niet werkt?

Onderbreek de stroomtoevoer minstens 5 seconden en schakel daarna weer in. Als het probleem blijft, raadpleeg een erkende installateur of de klantenservice.

Welke diameters zijn geschikt voor de afvoerbuis?

De afvoeropening is 150 mm. Als er al een buis van 125 mm aanwezig is, gebruik dan het meegeleverde verloopstuk 150/125 mm.

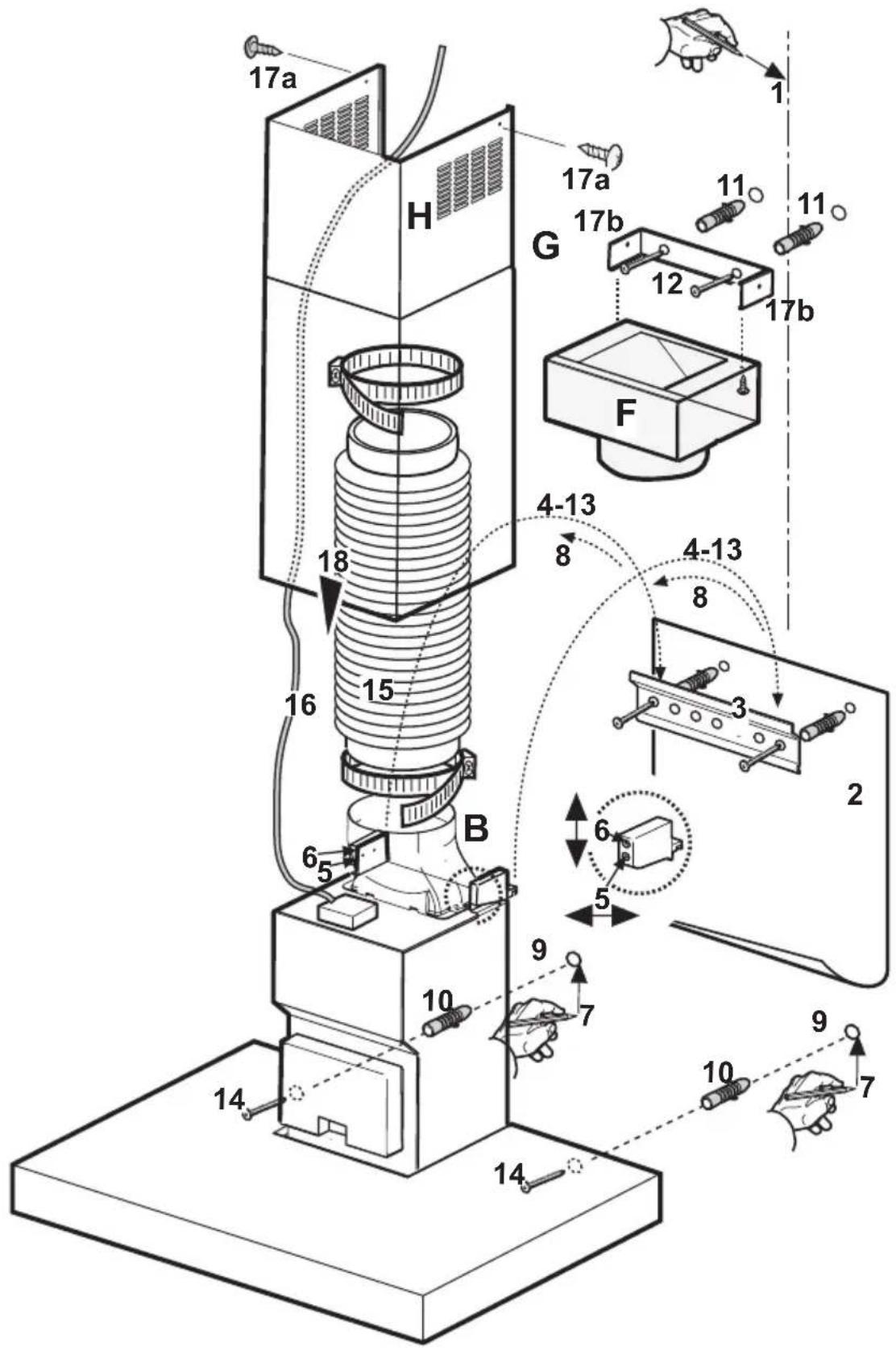

Hoe monteer ik de afzuigkap?

Gebruik het montagesjabloon, bevestig de haken, hang de kap op, stel deze waterpas, en schroef vast. Voor recirculatie monteert u de luchtgeleider. Sluit de afvoerslang aan en bevestig de schouwdelen.

GEBRUIKSAANWIJZING DD 8675 M AEG-ELECTROLUX

Installatie- en gebruiksaanwijzing

Lees deze informatie aandachtig door.

Lees vooral het hoofdstuk "Veiligheid" op de eerste pagina's. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

- Bij technische problemen kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk "Klantenservice".

Afvalverwerking

Verpakkingsmateriaal verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en eventuele oude apparaten moeten op de juiste manier worden weggegooid.
• Houd u aan de landelijke en plaatselijke voorschriften en let op de materiaalaanduiding (materiaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

- Waarschuwing! Afgedankte apparaten moeten voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een vakman laten demonteren).

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Inhoud

Veiligheidsaanwijzingen 20

voor de gebruiker 20

voor de keukenmeubel-monteur 20

Algemeen 22

Gebruik als afzuigkap 22

Gebruik als recirculatiekap 22

Bediening van de afzuigkap 23

Onderhoud 25

Metalen vetfilters 25

Koolfilter 26

Vervangen van de lamp(en) 27

Reiniging 28

Extra leverbare accessoires 28

Klantenservice 29

Elektrische aansluiting 30

Installatie 31

Veiligheidsaanwijzingen

voor de gebruiker

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden.
• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik altijd in het oog worden gehouden.
• De olie in de frituurpan kan door oververhitting vlam vatten.
• Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.
• Wij wijzen u erop dat door oververhitting brand kan ontstaan.
• Flamberen onder de afzuigkap is niet toegestaan.
• Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).
• Het is belangrijk dat u tijdig de filters vervangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.

voor de keukenmeubel-monteur

• De afvoerbuis moet bij gebruik als afzuigkap een diameter van 150mm hebben.
• Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.
• Bij de montage van de afzuigkap moeten de volgende minimale afstanden van de bovenkant van de kookzones of gasbranders tot de onderkant van de afzuigkap worden aangehouden: elektrisch fornuis 500 mm gasfornuis 650 mm

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

• Bij gelijktijdig gebruik van het apparaat als afzuigkap en stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de onderdruk niet groter dan 4PA (4x10 ^5 bar) zijn.
• De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor

de ontluchting van ruimten met stookplaatsen geleid worden.

- Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke voorschriften in acht genomen worden.

- Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening moet zijn.

- Op grond van landelijke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens in dezelfde ruimte, bepaalde beperkingen.

- Het gemeenschappelijke, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500-600 cm² van buiten geventileerd zijn, waardoor bij lopende afzuigkap een onderdruk vermeden wordt.

- Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere opening van 500-600 cm² de werking van de afvoerinrichting nadelig beïnvloed worden.

- Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften.

- Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

• korte, rechte afvoerverbindingen
• zo min mogelijk bochten in de buis
• buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen
• zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter als de afvoeropening).

- Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Algemeen

• Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.
• Bij sommige modellen wordt het koolfilter meegeleverd, d.w.z. dat de kap direct als recirculatiekap kan worden gebruikt. Als u de kap als afzuigkap gaat gebruiken, raden we u aan het koolfilter te verwijderen.

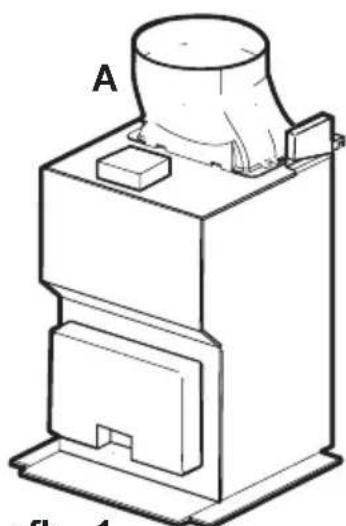

Gebruik als afzuigkap

• De lucht wordt met behulp van een op de afvoeropening A aan te brengen buis naar buiten afgevoerd afb. 1.
• Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter hebben als de afvoeropening.
• Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

Gebruik als recirculatiekap

• De lucht wordt door koolfilters gefilterd en weer de keuken in geleid.
• Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.

Bediening van de afzuigkap

- De afzuigkap is voorzien van een motor met regelbaar toerental.

Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

De schakelaars bevinden zich aan de voorkant van de kap:

A - toets UIT (toets uitgeschakeld) - toets AAN (toets ingeschakeld)

Druk op de toets om de gewenste functie te kiezen:

AAN (toets ingeschakeld): de kap stelt de laatst gekozen stand in UIT (toets uitgeschakeld): alle functies zijn uitgeschakeld behalve de verlichting.

B - toets voor kiezen van de stand (zuigkracht)

Druk op deze toets om de gewenste stand (zuigkracht) te kiezen (1 - 2 - 3).

C - display: geeft de gekozen zuigkracht (1-2-3) en de filterverzadiging aan (F).

D - inschakelen intensief-stand:na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand terug resp. uit, als geen stand is ingesteld. Om de intensief-stand eerder te beëindigen, toets A, B of D indrukken.

E - in-/uitschakelen verlichting

afb. 2

Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de kap onderbreken en dan opnieuw inschakelen.

Controle-inrichting voor vet- en koolfilters

DD 8695-8675-8665-8625

Deze afzuigkap beschikt over een inrichting die aangeeft wanneer de vetfilters resp. het koolfilter gereinigd moeten worden (bij gebruik als recirculatiekap met koolfilter).

Deze kap wordt door de fabriek zonder koolfilter geleverd, daarom is de verzadigingsindicatie voor het koolfilter uitgeschakeld.

Als de kap echter met koolfilter in gebruik wordt genomen, dan moet deze verzadigingsindicatie als volgt worden ingeschakeld:

De kap moet op "UIT" ingesteld zijn.

Druk tegelijkertijd, 3 seconden lang, op de toetsen B en D, de LED F gaat aan en de LED van de 1^ste stand begint te knipperen, na 1 seconden begint ook de LED van de 2^de stand te knipperen en een geluidssignaal (pieptoon) geeft aan dat de instelling plaats heeft gehad.

Om de verzadigingsindicatie van het koolfilter te verwijderen drukt u tegelijkertijd, 3 seconden lang, op de toetsen B en D, de LED F gaat aan en de LED van de 1 ^ste stand (vetfilter) en de LED van de 2 ^de stand beginnen te knipperen, na een seconde knippert alleen de LED van de 1 ^ste stand, een geluidssignaal (pieptoon) geeft aan dat de instelling plaats heeft gehad.

LED-indicatie vetfilters

De LED van de 1ste stand (+ LED F) knippert als de vetfilters moeten worden gereinigd. Zie hoofdstuk "Onderhoud - Metalen vetfilters".

LED-indicatie koolfilter

De LED van de 2de stand (+ LED F) knippert als het koolfilter moet worden gereinigd of vervangen. Zie hoofdstuk "Onderhoud - Koolfilter".

Reset verzadigingsindicatie

Na reinigen of vervangen van de vetfilters resp. het koolfilter toets A 3 seconden ingedrukt houden tot de LED van de 1ste stand of die van de 2de stand niet meer knippert. Ook de LED F gaat uit.

Onderhoud

- Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Metalen vetfilters

- De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

Demonteren van de metalen vetfilters

- Schuif de vergrendeling van de metalen vetfilters eerst naar achteren en trek de cassette dan naar beneden, afb. 3.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op de werking hebben.

- De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

Koolfilter

- Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.

- Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").

- Reinigen/vervangen van het koolfilter In tegenstelling tot andere koolfilters kan het LONG LIFE koolfilter gereinigd en gereactiveerd worden. Bij normaal gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5 uur per dag).

Dat kunt u het beste in de afwasautomaat doen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65°C). Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes kunnen veroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100°C kiezen en het filter 10 minuten lang drogen.

Na ca. 3 jaar moet het filter worden vervangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

- Montage

Het frame i van het filter h losnemen: daartoe de vergrendelingen g 90° draaien. Koolfilter in het frame zetten en in omgekeerde volgorde weer bevestigen. Afb. 4.

- Om het filter los te nemen in omgekeerde volgorde te werk gaan.

- Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.

- Het koolfilter kunt u bestellen bij de service-afdeling.

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vervangen van de lamp(en)

• Stekker uit het stopcontact trekken.
• Afdekkapje van de lamp m.b.v. een schroevendraaier losmaken en verwijderen, afb. 5.
• Defecte lamp door een gelijkwaardige lamp vervangen.
  • Afdekkapje weer monteren.
• Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

• Attentie: eerst de stekker uit het stopcontact trekken.
  Geen spitse voorwerpen in het beschermrooster van de motor steken.
• De buitenkant van het apparaat met een mild sopje reinigen.
  Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.
• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

koolfilter type 20

muurkast Neem contact op met

onze service-afdeling

afvoerbuis Neem contact op met

onze service-afdeling

Klantenservice

Geef in geval van storing onze service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-nummer
3. F-nummer

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:

Service-informatielijn

(voor bezoek servicetechnicus [phone] (Nederland) en onderdelen) 02/363.04.44 (België)

Consumentenbelangen

(voor algemene, product- of [phone] (Nederland) gebruiksinformatie) 02/363.04.44 (België)

Belangrijk!

Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder noteren.

E-nr. ...... F-nr. .....

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig mogelijk op:

• Hoe doet de storing zich voor?
• Onder welke omstandigheden treedt de storing op?
  Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden.
  Op deze manier hoeft u slechts één maal thuis te blijven.

Technische gegevens

Afmetingen (in cm):

Hoogte 72-114

Breedte 69,8

Diepte 45

Totale aansluitwaarde (W): 215

Vent.motor(W): 175

Verlichting (W): 2x20

Lengte van het

aansluitsnoer (cm): 150

Elektrische aansluiting (V): 230

Toebehoren/Montagemateriaal

1 luchtgeleider

1 montagebeugel

1 montagesteun

6 houtschroeven 5 x 45 mm (voor de bevestiging aan de muur) ,

6 pluggen ∅ 8 mm (voor de bevestiging aan de muur),

1 verloopstuk ∅ 125-120 mm ,

1 sleutel om de schroeven (type TORX) vast te draaien

2 plaatschroeven 3,5 x 9,5 (voor montage van de luchtgeleider),

2 plaatschroeven 2,9 x 6,5 (om het schouwdeel te bevestigen)

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektro-installateur

Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluiting noodzakelijk is, mag het apparaat alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installatie moet een inrichting zijn aangebracht die het mogelijk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden. Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde aanwijzingen is de fabrikant niet aansprakelijk. Vaste aansluiting alleen door een erkend elektro-installateur!

Installatie - afb. 6

• De middellijn op de wand aangeven (1). Dan het montagesjabloon zo plaatsen dat de middellijn op het sjabloon overeenkomt met die op de wand (2).
• De bevestigingsshaken van de kap met pluggen en schroeven bevestigen (3). De kap ophangen (4) en m.b.v. de stelschroeven aan de haken richten (5-6).
• Het definitieve bevestigingspunt met een potlood vanuit het binnenste van het motorhuis aangeven (7).
• De kap losnemen (8) en twee gaten boren (9). Dan twee pluggen aanbrengen (10).
• Montagesteun als sjabloon G gebruiken en twee gaten boren om de steun vlak onder het plafond te bevestigen (11). Alleen bij gebruik als recirculatiekap: luchtgeleider F met 2 schroeven onder de montagesteun G bevestigen, twee pluggen aanbrengen en de steun bevestigen (12).
• De kap weer ophangen (13) en definitief met twee schroeven vastzetten (14).
• Een afvoerslang (15) aan de uitgangsbuis van de kap B aansluiten, die tot aan de luchtuitlaat leidt (bij gebruik als afzuigkap) of een aansluitring aan de luchtgeleider F (bij gebruik als recirculatiekap).
• De elektrische aansluiting voorbereiden (16).
• Het bovenste deel van de schouw (17a) op de montagesteun G (17b) bevestigen en het onderste deel van de schouw naar beneden schuiven en op de ommanteling zetten (18).

afb. 6
