Producttype	Afzuigkap
Merk	AEG-Electrolux
Model	DD 8794
Afmetingen (B x D x H)	90 cm x 50 cm x 130 cm
Gewicht	20 kg
Vermogen	220-240 V, 50/60 Hz
Vermogensopname	250 W
Maximale afzuigcapaciteit	650 m³/u
Geluidsniveau (max)	65 dB
Filtertype	Vetfilter (aluminium) + optioneel koolstoffilter
Aantal snelheden	3 + intensief
Verlichting	2 x LED-lampen (2 W elk)
Bediening	Drukknoppen
Installatiemethode	Inbouw/gedeeltelijk inbouw
Afvoer	Afvoer naar buiten of recirculatie (met koolstoffilter)
Buis diameter	150 mm
Energieklasse	A+
Veiligheidskenmerken	Automatische uitschakeling, oververhittingsbeveiliging
Onderhoud en reiniging	Vetfilter reinigen in vaatwasser; koolstoffilter vervangen om de 6 maanden
Reserveonderdelen	Vetfilter, koolstoffilter, LED-lampen verkrijgbaar

Veelgestelde vragen - DD 8794 AEG-ELECTROLUX

Hoe installeer ik de afzuigkap correct?

Zorg voor een stevige muur en een afvoer naar buiten. Bevestig de kap met de meegeleverde schroeven en pluggen. Raadpleeg de montagehandleiding voor gedetailleerde stappen.

Hoe vaak moet ik het vetfilter reinigen?

Het aluminium vetfilter kan elke 2 tot 4 weken in de vaatwasser worden gereinigd. Bij intensief gebruik aanbevolen om de maandelijkse reiniging uit te voeren.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter (optioneel) moet om de 6 maanden worden vervangen, of vaker bij veel koken. Dit is nodig bij recirculatie.

Wat is het maximale geluidsniveau?

Het maximale geluidsniveau is 65 dB op de hoogste stand. In de lagere standen is het stiller, rond 45-55 dB.

Kan ik de afzuigkap ook zonder afvoer gebruiken?

Ja, u kunt de kap gebruiken met recirculatie. Installeer dan een koolstoffilter en zorg dat de lucht via de bovenkant terug de ruimte in wordt geleid.

Hoe vervang ik de LED-lampen?

Schakel de stroom uit. Verwijder de lampbehuizing door te draaien of te klikken. Vervang door een LED-lamp van 2 W met de juiste fitting (GU10 of vergelijkbaar). Zie handleiding voor details.

Waarom maakt de afzuigkap een ratelend geluid?

Ratelend geluid kan wijzen op loszittende onderdelen of een vervuild filter. Controleer bevestigingsschroeven en reinig het vetfilter. Als het aanhoudt, neem contact op met de servicedienst.

Wat is de afzuigcapaciteit van dit model?

De maximale afzuigcapaciteit is 650 m³/u, geschikt voor keukens tot ongeveer 40 m². De intensieve stand biedt een korte boost voor sterke dampen.

Hoe reset ik de verzadigingsindicator?

Druk de filterresetknop (meestal op het bedieningspaneel) gedurende 3 seconden in tot het lampje uitgaat. Raadpleeg de handleiding voor uw model.

Waar vind ik reserveonderdelen voor deze afzuigkap?

Reserveonderdelen zoals vetfilters, koolstoffilters en LED-lampen zijn verkrijgbaar bij erkende AEG-Electrolux dealers of online. Gebruik altijd originele onderdelen voor optimale prestaties.

GEBRUIKSAANWIJZING DD 8794 AEG-ELECTROLUX

Installatie- en gebruiksaanwijzing

Lees deze informatie aandachtig door.

Lees vooral het hoofdstuk "Veiligheid" op de eerste pagina's. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

- Bij technische problemen kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk "Klantenservice".

Afvalverwerking

Verpakkingsmateriaal verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en eventuele oude apparaten moeten op de juiste manier worden weggegooid.
• Houd u aan de landelijke en plaatselijke voorschriften en let op de materiaalaanduiding (materiaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

- Het apparaat mag niet bij het huisvuil worden gezet.

- Informatie over afhaaltijden of inzamelplaatsen krijgt u bij de gemeentelijke reinigingsdienst of het gemeentehuis.

- Waarschuwing! Afgedankte apparaten moeten voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een vakman laten demonteren).

Inhoud

Veiligheidsaanwijzingen ....4

voor de gebruiker 4

voor de keukenmeubel-monteur 5

Algemeen 6

Gebruik als afzuigkap 6

Gebruik als recirculatiekap 6

Bediening van de afzuigkap 7

Onderhoud 9

Metalen vetfilters 9

Verwijderen van de frontplaten 9

Demonteren van de metalen vetfilters 9

Koolfilter 11

Vervangen van de lamp(en) 12

Reiniging 13

Extra leverbare accessoires .... 13

Klantenservice 14

Elektrische aansluiting 16

Montage 16

Veiligheidsaanwijzingen

voor de gebruiker

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden.
• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik altijd in het oog worden gehouden.
• De olie in de frituurpan kan door oververhitting vlam vatten.
• Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.
• Wij wijzen u erop dat door oververhitting brand kan ontstaan.
• Flamberen onder de afzuigkap is niet toegestaan.
• Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).
• Het is belangrijk dat u tijdig de filters vervangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

voor de keukenmeubel-monteur

- De afvoerbuis moet bij gebruik als afzuigkap de originele diameter van het apparaat hebben.

- Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling

- Tijdens de installatie moeten de volgende minimale afstanden vanaf de kookplaten worden aangehouden: elektrische kookplaten 300 mm

- Bij gelijktijdig gebruik van het apparaat als afzuigkap en stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de onderdruk niet groter dan 4PA (4x10 ^5 bar) zijn.

- De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor de ontluchting van ruimten met stookplaatsen geleid worden.

- Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke voorschriften in acht genomen worden.

- Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening moet zijn.

- Op grond van landelijke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens in dezelfde ruimte, bepaalde beperkingen.

- Het gemeenschappelijke, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500-600 cm² van buiten geventileerd zijn, waardoor bij lopende afzuigkap een onderdruk vermeden wordt.

- Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere opening van 500-600 cm² de werking van de afvoerinrichting nadelig beïnvloed worden.

- Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften.

- Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

• korte, rechte afvoerverbindingen
• zo min mogelijk bochten in de buis
• buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen
• zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter als de afvoeropening).

- Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Algemeen

- Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.

- Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").

Gebruik als afzuigkap

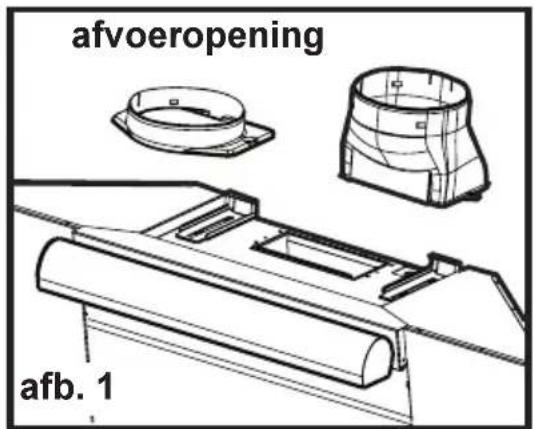

- De lucht wordt met behulp van een op de afvoeropening aan te brengen buis naar buiten afgevoerd afb. 1.

- Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter hebben als de afvoeropening.

Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

Gebruik als recirculatiekap

- De lucht wordt door koolfilters gefilterd en weer de keuken in geleid.

- Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.

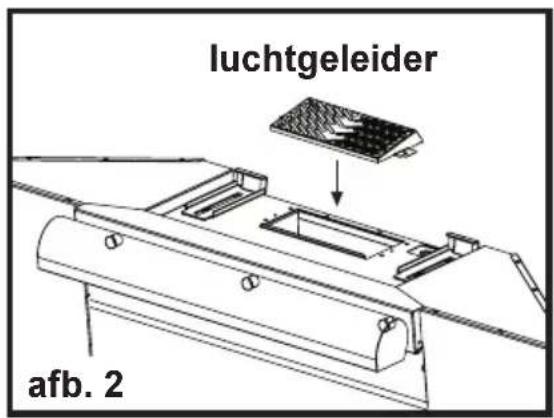

- De luchtgeleider met 2 schroeven ∅ 3,5x9,5 mm bevestigen. Afb. 2.

Bediening van de afzuigkap

- De afzuigkap is voorzien van een motor met regelbaar toerental. Wij raden u aan de kap enkele minuten voordat u met koken begint in te schakelen en ca. 15 minuten nadat u klaar bent met koken verder te laten lopen, opdat alle luchtjes worden verwijderd.

- De afzuigkap wordt bediend door middel van de kogelschakelaar of door middel van de afstandsbediening (extra leverbaar accessoire, moet apart besteld worden).

Iedere toestandsverandering (wijziging toerental, inschakelen van de verlichting enz.) wordt aangegeven door een verschillend lichtsignaal op de kogelschakelaar en door een geluidssignaal.

De kogelschakelaar bevindt zich onder, aan de rechter kant van de afzuigkap.

De kogelschakelaar dient ook als LED-indicatie:

- Geen indicatie:

De afzuigkap is uitgeschakeld.

• Groen licht:

De afzuigkap is ingeschakeld op stand 1 (min.).

- Oranje licht:

De afzuigkap is ingeschakeld op stand 2.

• Rood licht:

De afzuigkap is ingeschakeld op stand 3 (max.).

- Knipperend rood licht:

De afzuigkap is ingeschakeld op de intensief-stand (afgesteld op 5 minuten)

- Knipperend groen licht:

Verzadiging vetfilter – vetfilter reinigen.

- Knipperend oranje licht:

Koolfilter reinigen of vervangen.

Attentie!

Het oranje licht van de kogelschakelaar knippert ook om de verzadiging van het koolfliter aan te geven als dit niet in de kap is ingebouwd.

Voer in ieder geval de reset handelingen uit.

Ga daarbij als volgt te werk: de intensief-stand kiezen (de kogelschakelaar geeft een knipperend rood licht), nogmaals indrukken en ca. 3 seconden ingedrukt houden totdat een geluidssignaal aangeeft dat de reset uitgevoerd is.

Inschakelen van de afzuigkap - afb. 3

De kogelschakelaar is een wipschakelaar. Door de kogelschakelaar herhaaldelijk naar beneden te drukken wordt de afzuigkap ingeschakeld en wordt het vermogen tot en met de intensief-stand gekozen. Door nogmaals naar beneden te drukken wordt de afzuigkap uitgeschakeld.

Inschakelen van de verlichting - afb. 3

De kogelschakelaar naar boven drukken: een keer voor zwak licht, twee keer voor sterk licht, nog een keer drukken om de verlichting uit te schakelen.

Controle-inrichting voor vet- en koolfilters

Naar beneden drukken om de afzuigkap in te schakelen

Naar boven drukken om de verlichting in te schakelen

afb. 3

Deze afzuigkap beschikt over een inrichting die aangeeft wanneer het vetfilter gereinigd resp. het koolfilter gereinigd of vervangen moet worden (bij gebruik als recirculatiekap met koolfilter).

LED-indicatie vetfilter

Als het vetfilter gereinigd moet worden knippert de LED-indicatie (knipperend groen licht). Dit gebeurt ongeveer na 40 werkuren. De onderhoudsvoorschriften voor het vetfilter in acht nemen!

LED-indicatie koolfilter

Als het koolfilter gereinigd of vervangen moet worden knippert de LED-indicatie (knipperend oranje licht). Dit gebeurt ongeveer na 160 werkuren. De onderhoudsvoorschriften voor het koolfilter in acht nemen!

Reset verzadigingsindicatie

Na reinigen van de vetfilters resp. vervangen van het koolfilter de intensief-stand kiezen (de kogelschakelaar geeft een knipperend rood licht), nogmaals indrukken en ca. 3 seconden ingedrukt houden totdat een geluidssignaal aangeeft dat de reset uitgevoerd is.

Onderhoud

- Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Metalen vetfilters

• De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.
• Om het vetfilter te bereiken eerst de frontplaten die het bedekken verwijderen.

Verwijderen van de frontplaten

- De frontplaat optillen, naar boven draaien en losmaken. Deze handeling herhalen voor alle platen. Afb. 4.

Demonteren van de metalen vetfilters

- Schuif de vergrendeling van de metalen vetfilters eerst naar beneden en trek de cassette dan naar buiten. Afb. 5.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen.

Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op de werking hebben.

- De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

Na het weer aanbrengen van het vetfilter de frontplaten weer inzetten, daarbij in omgekeerde volgorde te werk gaan. De smalste frontplaat wordt op de hoogste stand ingebouwd.

Koolfilter

• Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.
• Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").
• Reinigen/vervangen van het koolfilter

In tegenstelling tot andere koolfilters kan het LONG LIFE koolfilter gereinigd en gereactiveerd worden. Bij normaal gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5 uur per dag).

Dat kunt u het beste in de afwasautomaat doen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65°C). Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes kunnen veroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100°C kiezen en het filter 10 minuten lang drogen.

Na ca. 3 jaar moet het filter worden vervangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

- Montage

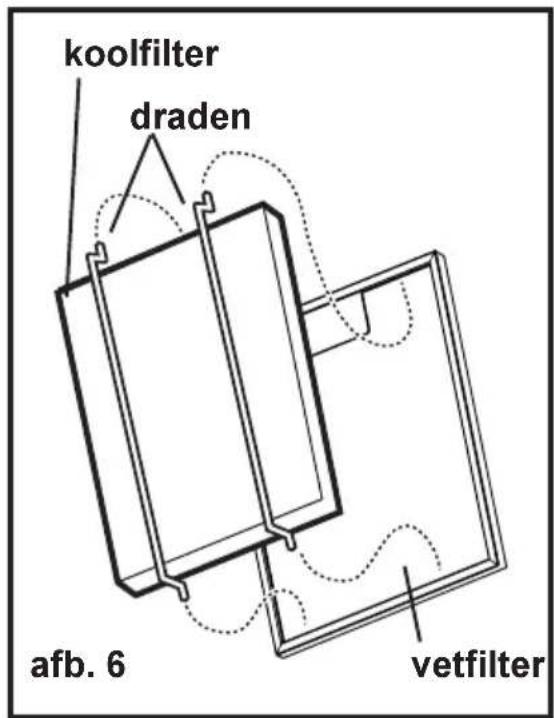

Een koolfilter aan de achterkant van de vetfilters aanbrengen en met de beide draden vastzetten.

Afb. 6.

Attentie! De draden vindt u in de verpakking van het koolfilter en niet op de kap.

• Om het filter los te nemen in omgekeerde volgorde te werk gaan.
• Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het

typeplaatje aan de binnenzijde van het apparaat.

- Het koolfilter kunt u bestellen bij de service-afdeling.

Attentie

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vervangen van de lamp(en)

• Stekker uit het stopcontact trekken.
• Lamp m.b.v. een schroevendraaier optillen. Afb. 7.
• Verbindingsstuk verwijderen.
• Defecte lamp door een gelijkwaardige lamp vervangen.
  • Verbindingsstuk weer monteren.
• Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

Reiniging

• Attentie: eerst de stekker uit het stopcontact trekken.
  Geen spitse voorwerpen in het beschermrooster van de motor steken.
• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.
• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

telescoopschouwen (alleen voor afzuigkap) 942 120 750

koolfilter Type 31

muurkast Neem contact op met

afvoerbuis Neem contact op met

onze service-afdeling

alleen voor: DD 8794

onze service-afdeling

aluminium zijpanelen 942 120 769

inox zijpanelen 942 120 768

Klantenservice

Geef in geval van storing onze service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-nummer
3. F-nummer

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:

Service-informatielijn

(voor bezoek servicetechnicus [phone] (Nederland) en onderdelen) 02/363.04.44 (België)

Consumentenbelangen

(voor algemene, product- of [phone] (Nederland) gebruiksinformatie) 02/363.04.44 (België)

Belangrijk!

Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder noteren.

E-nr. ...... F-nr. .....

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig mogelijk op:

• Hoe doet de storing zich voor?
• Onder welke omstandigheden treedt de storing op?
  Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.

Technische gegevens

Afmetingen (in cm):

Hoogte x Breedte x Diepte 80 x 89,8 x 33,5

Totale aansluitwaarde: 235 W

Ventilatormotor: 175 W

Verlichting*: 3 x 20W (30° ∅35 12V GU4)

Lengte van het aansluitsnoer: 150 cm

Elektrische aansluiting: 220-240 V

*Attentie! om dezelfde verlichtingskwaliteit te verkrijgen raden we aan hetzelfde type lampen te gebruiken: type PHILIPS STANDARD LINE code 425409 van 20W 30° ∅35 12V GU4.

Toebehoren/Montagemateriaal

1 inbussleutel

1 montagebeugel

1 luchtgeleider

2 doppen

1 rubber strip

1 montagesjabloon

2 afstandstukken

4 houtschroeven 5 x 45 mm

4 pluggen ∅ 8 mm

2 plaatschroeven 3,5 x 32

2 plaatschroeven 3,5 x 9,5

2 plaatschroeven 5 x 18

2 afvoerstukken ∅ 150 mm

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektro-installateur

Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluiting noodzakelijk is, mag het apparaat alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installatie moet een inrichting zijn aangebracht die het mogelijk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden.

Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde aanwijzingen is de fabrikant niet aansprakelijk.

Vaste aansluiting alleen door een erkend elektro-installateur!

Montage - afb. 8-9-10-11

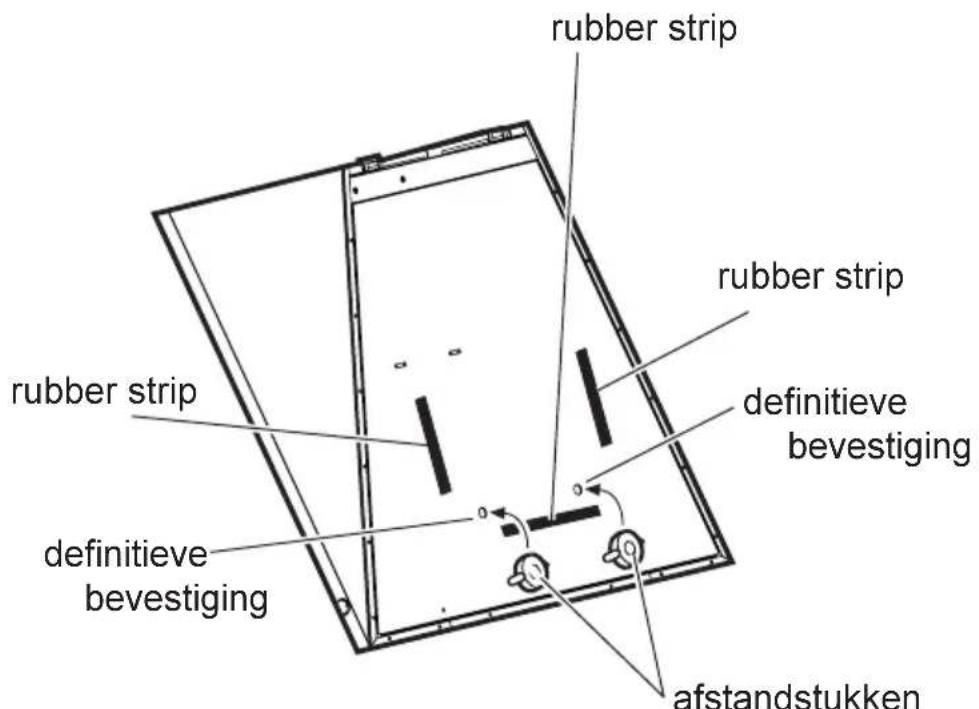

- Aan de achterkant van de kap drie rubber strips aanbrengen. Indien nodig de twee meegeleverde afstandstukken op de gaten voor de definitieve bevestiging aanbrengen.

De afstandstukken zijn nodig als de wand niet helemaal verticaal loopt (bijvoorbeeld als deze gedeeltelijk met tegels bedekt is).

afb. 8

• De middellijn op de wand aangeven (1). Dan het montagesjabloon zo plaatsen dat de middellijn op het sjabloon overeenkomt met die op de wand resp. dat de onderkant van het sjabloon 300 mm boven de kookplaat ligt (2).
• Twee gaten ∅ 8 mm boren en de montagebeugel met pluggen en twee schroeven vastzetten (3).
• De frontplaten verwijderen (zie "Verwijderen van de frontplaten").
• De kap ophangen (4), richten (5-6) en vanuit het binnenste van de kap twee punten aangeven voor de definitieve bevestiging (7). De kap losnemen en twee gaten ∅ 8 mm boren (8). Dan twee pluggen aanbrengen en de kap definitief met twee schroeven vastzetten (9). De doorgangsopeningen voor de schroeven met de twee meegeleverde doppen bedekken.

afb. 9

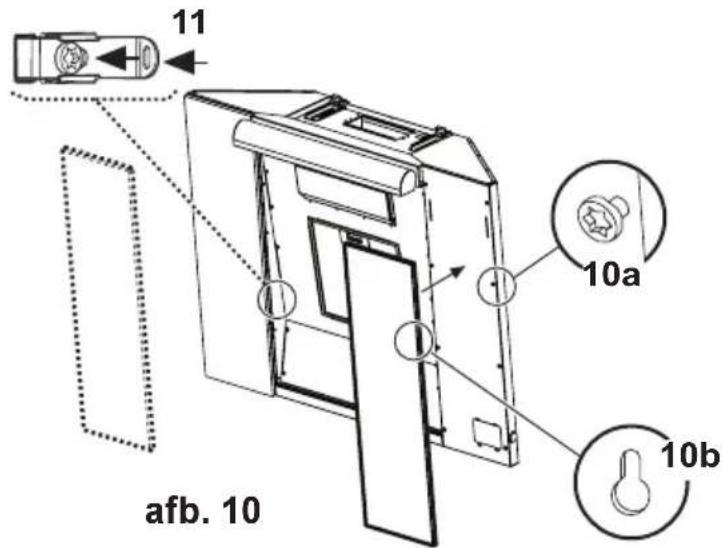

- De zijpanelen met hun "sleutelgaten" (10b) over de schroefkoppen (10a) hangen.

Alleen voor DD

8794: zijpanelen moeten apart besteld worden (zie "Extra leverbare accessoires").

Vergrendel de twee zijpanelen door de sluithaak naar buiten te duwen (11).

• De elektrische aansluiting voorbereiden (12), de kap echter nog niet aan het stroomnet aansluiten.
• Als de kap als afzuigkap wordt gebruikt, aan de afvoeropening een van beide meegeleverde flenzen aanbrengen (13 - afzuigkap). Attentie! De hoge flens wordt gebruikt als een telescoopschouw moet worden aangebracht (zie "Extra leverbare accessoires"), in alle andere gevallen wordt de lage flens gebruikt.
• Het vetfilter en de frontplaten weer aanbrengen volgens de nummering die zich ook op de achterkant van elke plaat bevindt (van 1 tot 4 van boven naar beneden) (14).
• De kap aan het stroomnet aansluiten en controleren of hij correct functioneert.
