Type product	Afzuigkap (inbouw)
Merk	AEG-Electrolux
Model	DE 6250
Afmetingen (hxbxd)	40 x 55,9 x 27 cm
Totaal vermogen	330 W
Motor vermogen	2 x 125 W
Verlichting	2 x 40 W gloeilampen
Netspanning	230 V
Snoerlengte	150 cm
Afzuigcapaciteit	Regelbaar toerental
Filters	Metalen vetfilters (wasbaar), koolstoffilter (optioneel, type 150 of Long Life)
Gebruik	Afvoer (afzuigkap) of recirculatie met koolstoffilter
Minimale afstand tot kookplaat	60 cm bij elektrisch fornuis, 70 cm bij gasfornuis
Bediening	Schuifpaneel met microschakelaar voor automatisch aan/uit
Reiniging vetfilters	Elke 4 weken in vaatwasser (min. 65°C) of met de hand
Koolstoffilter vervangen	Type 150: elke 4 maanden; Long Life: reinigen om de 2 maanden, vervangen na 3 jaar
Accessoires	Koolstoffilter type 150, Long Life, afvoerbuis, muurkast
Veiligheid	Apparaat spanningsloos maken bij onderhoud; niet flamberen onder de kap

Veelgestelde vragen - DE 6250 AEG-ELECTROLUX

Hoe reinig ik de metalen vetfilters van de AEG-Electrolux DE 6250?

De metalen vetfilters moeten elke 4 weken worden gereinigd. U kunt ze in de vaatwasser doen (sterkste programma, min. 65°C) of met de hand in heet water met een vetoplossend middel. Droog ze daarna af en plaats ze terug.

Hoe vervang ik de verlichting van de afzuigkap?

Trek eerst de stekker uit het stopcontact. Verwijder de vetfilters om bij de lampen te komen. Vervang de defecte gloeilamp (2x40W) door een gelijkwaardige lamp. Monteer daarna de vetfilters weer.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor elektrische fornuizen is de minimale afstand 60 cm, voor gasfornuizen 70 cm. Raadpleeg ook de installatievoorschriften van het kooktoestel.

Kan ik de afzuigkap als recirculatiekap gebruiken?

Ja, u heeft een origineel koolstoffilter nodig (type 150 of Long Life). Plaats het filter in de haken en bevestig het met de vergrendelingstoetsen. De lucht wordt dan gefilterd en terug de keuken ingeblazen.

Hoe vaak moet ik het koolstoffilter vervangen?

Het standaard koolstoffilter type 150 moet elke 4 maanden worden vervangen. Het Long Life filter kunt u elke 2 maanden reinigen in de vaatwasser (65°C) en drogen in de oven (100°C, 10 min). Vervang dit filter na 3 jaar.

Wat moet ik doen als de afzuigkap niet meer werkt?

Controleer eerst of de stekker in het stopcontact zit en of de zekering niet is uitgeschakeld. Controleer ook of het uittrekbare dampscherm goed is geopend. Als het probleem aanhoudt, neem dan contact op met de klantenservice met het E-nummer en F-nummer.

Heeft de afzuigkap een automatische uitschakeling?

Ja, de kap heeft een microschakelaar onder het uittrekbare dampscherm. Als u het scherm sluit, schakelt de motor automatisch uit, mits de lichtschakelaar op 'I' staat en een afzuigstand is geselecteerd.

Welke diameter moet de afvoerbuis hebben?

De afvoerbuis moet een diameter van 120 mm hebben. Zorg voor korte, rechte verbindingen en zo min mogelijk bochten voor optimale prestaties.

Waar vind ik het typeplaatje van de afzuigkap?

Het typeplaatje met het model, E-nummer en F-nummer bevindt zich aan de binnenzijde van de afzuigkap, achter de vetfilters. Verwijder de filters om het te zien.

Kan ik de afzuigkap gebruiken zonder koolstoffilter?

Ja, als u de kap gebruikt als afzuigkap (lucht naar buiten), is geen koolstoffilter nodig. Bij recirculatiegebruik is een koolstoffilter verplicht.

GEBRUIKSAANWIJZING DE 6250 AEG-ELECTROLUX

Lees deze informatie aandachtig door.

Lees vooral het hoofdstuk "Veiligheid" op de eerste pagina's. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

- Bij technische problemen kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk "Klantenservice".

Afvalverwerking

Verpakkingsmateriaal verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en eventuele oude apparaten moeten op de juiste manier worden weggegooid.
• Houd u aan de landelijke en plaatselijke voorschriften en let op de materiaalaanduiding (materiaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

- Waarschuwing! Afgedankte apparaten moeten voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een vakman laten demonteren).

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Inhoud

Veiligheidsaanwijzingen 17

voor de gebruiker 17

voor de keukenmeubel-monteur 17

Algemeen 19

Gebruik als afzuigkap 19

Gebruik als recirculatiekap 19

Bediening van de afzuigkap 20

Onderhoud 21

Reiniging 21

Metalen vetfilters 21

Koolfilter 23

Vervangen van de gloeilamp(en) 24

Extra leverbare accessoires 24

Klantenservice 25

Elektrische aansluiting 26

Veiligheidsaanwijzingen

voor de gebruiker

- U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden.

- Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik altijd in het oog worden gehouden.

- De olie in de frituurpan kan door oververhitting vlam vatten.

- Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.

- Wij wijzen u erop dat door oververhitting brand kan ontstaan.

- Flamberen onder de afzuigkap is niet toegestaan.

- Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).

- Het is belangrijk dat u tijdig de filters vervangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.

voor de keukenmeubel-monteur

- De afvoerbuis moet bij gebruik als afzuigkap een diameter van 120mm hebben. (HE 3160: ∅ 120-110mm). Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling. Let op! De afvoerbuis en de bevestigingsringen worden niet bijgeleverd en moeten apart worden aangeschaft.

- Bij de montage van de afzuigkap moeten de volgende minimale afstanden van de bovenkant van de kookzones of gasbranders tot de onderkant van de afzuigkap worden aangehouden: elektrisch fornuis 600 mm gasfornuis 700 mm

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

- Bij gelijktijdig gebruik van het apparaat als afzuigkap en stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de onderdruk niet groter dan 4PA (4x10 ^5 bar) zijn.

- De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor

de ontluchting van ruimten met stookplaatsen geleid worden.

- Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke voorschriften in acht genomen worden.

- Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening moet zijn.

- Op grond van landelijke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens in dezelfde ruimte, bepaalde beperkingen.

- Het gemeenschappelijke, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500-600 cm² van buiten geventileerd zijn, waardoor bij lopende afzuigkap een onderdruk vermeden wordt.

- Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere opening van 500-600 cm² de werking van de afvoerinrichting nadelig beïnvloed worden.

- Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften.

- Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

• korte, rechte afvoerverbindingen
• zo min mogelijk bochten in de buis
• buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen
• zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter als de afvoeropening).

- Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Algemeen

• Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.
• Bij sommige modellen wordt het koolfilter meegeleverd, d.w.z. dat de kap direct als recirculatiekap kan worden gebruikt. Als u de kap als afzuigkap gaat gebruiken, raden we u aan het koolfilter te verwijderen.

Gebruik als afzuigkap

- De lucht wordt met behulp van een op de afvoeropening aan te brengen buis naar buiten afgevoerd.

- Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter hebben als de afvoeropening.

- Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

Gebruik als recirculatiekap

- De lucht wordt door koolfilters gefilterd en weer de keuken in geleid.

- Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.

- Het koolfilter inzetten door het eerst in de bovenste en dan in de onderste haken te zetten en ten slotte met de twee vergrendelingstoetsen E definitief bevestigen, afb. 1.

afb. 1

Bediening van de afzuigkap

- De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

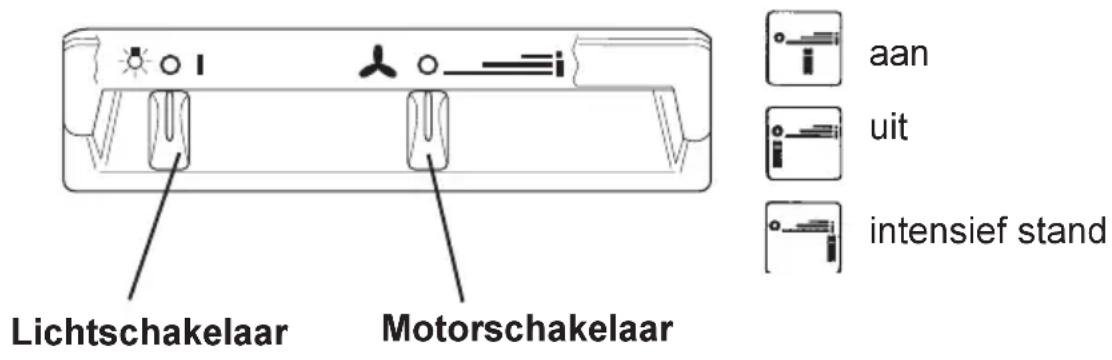

Het bedieningspaneel van de kap bevindt zich onder het aanzuigrooster:

HE 3160

Bovendien heeft de kap een micro-schakelaar onder de onderste geleiding van het uittrekbare dampscherm.

Met deze micro-schakelaar is het mogelijk, door openen resp. sluiten van het uittrekbare dampscherm, het apparaat automatisch in resp. uit te schakelen, als een afzuigstand is ingesteld en de lichtschakelaar op "I" staat.

Onderhoud

- Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Reiniging

- Attentie: eerst de stekker uit het stopcontact trekken. Geen spitse voorwerpen in het beschermrooster van de motor steken.

- De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.

- Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.

- Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Metalen vetfilters

• De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.
  • Demonteren van de metalen vetfilters

Vetfilters verwijderen door ze eerst naar boven en dan naar buiten te trekken, afb. 2.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen.

Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op de werking hebben.

- De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

Koolfilter

• Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.
• Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").
  • Vervangen van het koolfilter type 150

Dit filter kan niet worden gewassen en hergebruikt.

Bij normaal gebruik moet het koolfilter elke 4 maanden worden vervangen.

- Reinigen/vervangen van het koolfilter type 150 LONG LIFE

In tegenstelling tot andere koolfilters kan het LONG LIFE koolfilter gereinigd en gereactiveerd worden. Bij normaal gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5 uur per dag).

Dat kunt u het beste in de afwasautomaat doen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65°C). Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes kunnen veroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100°C kiezen en het filter 10 minuten lang drogen.

Na ca. 3 jaar moet het filter worden vervangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

- Montage

Het koolfilter inzetten door het eerst in de bovenste en dan in de onderste haken te zetten en ten slotte met de twee vergrendelingstoetsen E definitief bevestigen, afb. 3.

- Demontage

Om het koolfilter te vervangen de vergrendelingstoetsen E naar binnen en het filter naar beneden drukken, afb. 3.

• Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.
• Het koolfilter kunt u bestellen bij de service-afdeling.

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vervangen van de gloeilamp(en)

• Stekker uit het stopcontact trekken.
• Vetfilters verwijderen, zodat de lampen gecontroleerd en indien nodig vervangen kunnen worden.
• Defecte lamp door een gelijkwaardige lamp vervangen.
  • Vetfilters weer monteren.
• Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

Extra leverbare accessoires

koolfilter type 150

koolfilter type 150 LONG LIFE

Muurkast Neem contact op met

onze service-afdeling

Afvoerbuis Neem contact op met

onze service-afdeling

Klantenservice

Geef in geval van storing onze service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-nummer
3. F-nummer

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:

Service-informatielijn

(voor bezoek servicetechnicus [phone] (Nederland) en onderdelen) 02/363.04.44 (België)

Consumentenbelangen

(voor algemene, product- of [phone] (Nederland) gebruiksinformatie) 02/363.04.44 (België)

Belangrijk!

Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder noteren.

E-nr. .....

F-nr. .....

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig mogelijk op:

• Hoe doet de storing zich voor?
• Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden.

Op deze manier hoeft u slechts één maal thuis te blijven.

Technische gegevens

Model: DE 6260 DE 6250 CHDE 6260 HE 3160

HE 6260

Afmetingen (in cm):

Hoogte 40 40 40 40

Breedte 59.9 55.9 59.9 59.9

Diepte 27 27 27 27

Totale aansluitwaarde: 330 W 330 W		330 W	200 W
Ventilatormotor:	2 x 125 W	2 x 125 W	2 x 125 W	1 x 120 W
Verlichting:	2 x 40 W	2 x 40 W	2 x 40 W	2 x 40 W
Lengte van het aansluitsnoer:	150 cm	150 cm	150 cm	150 cm
Elektrische aansluiting:	230 V	230 V	220-240 V	220-240 V

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektro-installateur

Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluiting noodzakelijk is, mag het apparaat alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installatie moet een inrichting zijn aangebracht die het mogelijk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden. Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde aanwijzingen is de fabrikant niet aansprakelijk. Vaste aansluiting alleen door een erkend elektro-installateur!
