Producttype	Afzuigkap, geschikt voor afvoer en recirculatie
Merk	AEG-Electrolux
Model	DD 8990
Spanning	220-240 V
Motortoerental	Regelbaar, 3 standen + intensief (P)
Bediening	Elektronisch met display, aanraakknoppen
Timer	Instelbaar per snelheid (20, 15, 10, 5 min)
Verlichting	Vervangbare lamp (type niet gespecificeerd)
Vetfilters	Metalen, wasbaar (elke 4 weken reinigen)
Koolfilter	Optioneel, Long Life, wasbaar en na 3 jaar vervangen
Afvoerdiameter	150 mm, verloop naar 125 mm mogelijk
Minimale afstand elektrisch fornuis	500 mm
Minimale afstand gasfornuis	650 mm
Veiligheidsfunctie	Automatische activering bij temperatuurstijging
Filterverzadigingsindicatie	LED voor vetfilter (F) en koolfilter (C)

Veelgestelde vragen - DD 8990 AEG-ELECTROLUX

Hoe zet ik de afzuigkap aan?

Druk op knop 1 (ON/OFF) om de kap in stand-by te zetten. Vervolgens kunt u de gewenste snelheid kiezen met knop 5 of de automatische modus met knop 4.

Hoe stel ik de timer in?

Druk op de timer knop (7). De LED b knippert. De kap schakelt na de ingestelde tijd uit: snelheid 1 na 20 min, snelheid 2 na 15 min, snelheid 3 na 10 min, intensief na 5 min.

Wanneer moet ik de vetfilters reinigen?

De vetfilters moeten elke 4 weken worden gereinigd. De LED-indicatie F knippert na ca. 40 gebruiksuren om u eraan te herinneren.

Hoe reinig ik de vetfilters?

Verwijder de filters door de vergrendeling naar achteren te schuiven en de cassette naar beneden te trekken. Reinig ze met de hand in heet water met vetoplossend middel of in de vaatwasser op het heetste programma (min. 65°C). Droog ze af en plaats ze terug.

Hoe vervang ik het koolfilter?

Bij gebruik als recirculatiekap moet het koolfilter elke 2 maanden gereinigd worden. Na ca. 3 jaar moet het vervangen worden. Maak het frame los door de vergrendelingen 90° te draaien, plaats het nieuwe filter en bevestig het frame.

Hoe schakel ik de verzadigingsindicatie voor het koolfilter in?

Zet de kap in stand-by. Houd toets 4 en 5 tegelijk 3 seconden ingedrukt tot de LED C gaat branden. Herhaal de handeling om de indicatie uit te schakelen.

Wat moet ik doen als de sensoren niet werken?

Als de display "88" toont, is er een sensorstoring. U kunt de kap nog handmatig bedienen. Neem contact op met de service-afdeling.

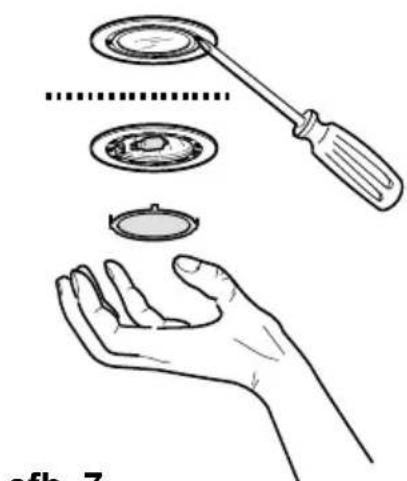

Hoe vervang ik de lamp?

Trek de stekker uit het stopcontact. Verwijder het afdekkapje van de lamp met een schroevendraaier. Vervang de defecte lamp door een gelijkwaardige. Monteer het kapje terug.

Wat zijn de minimale afstanden tot de kookplaat?

Voor elektrische kookplaten minimaal 500 mm, voor gasfornuizen minimaal 650 mm. Raadpleeg ook de installatieaanwijzing van het gaskooktoestel.

Kan ik de afzuigkap ook als recirculatiekap gebruiken?

Ja, daarvoor is een origineel koolfilter (type 20) nodig. De lucht wordt gefilterd en terug de keuken in geleid. Bestel het filter bij de service-afdeling.

GEBRUIKSAANWIJZING DD 8990 AEG-ELECTROLUX

Installatie- en gebruiksaanwijzing

Lees deze informatie aandachtig door.

Lees vooral het hoofdstuk "Veiligheid" op de eerste pagina's. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

- Bij technische problemen kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk "Klantenservice".

Afvalverwerking

Verpakkingsmateriaal verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en eventuele oude apparaten moeten op de juiste manier worden weggegooid.
• Houd u aan de landelijke en plaatselijke voorschriften en let op de materiaalaanduiding (materiaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

- Het apparaat mag niet bij het huisvuil worden gezet.

- Informatie over afhaaltijden of inzamelplaatsen krijgt u bij de gemeentelijke reinigingsdienst of het gemeentehuis.

- Waarschuwing! Afgedankte apparaten moeten voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een vakman laten demonteren).

Inhoud

Veiligheidsaanwijzingen 23

voor de gebruiker 23

voor de keukenmeubel-monteur 23

Algemeen 25

Gebruik als afzuigkap 25

Gebruik als recirculatiekap 25

Bediening van de afzuigkap - DD 8990.... 26

Bediening van de afzuigkap - DD 8861....28

Controle-inrichting voor vet- en koolfilters - DD 8990 - 8861...... 29

Bediening van de afzuigkap DD 8695-8665-8625.... 30

Onderhoud 31

Metalen vetfilters 31

Koolfilter 32

Vervangen van de lamp(en).... 33

Reiniging 34

Extra leverbare accessoires 34

Klantenservice 35

Elektrische aansluiting 36

Installatie 37

Veiligheidsaanwijzingen

voor de gebruiker

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden.
• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik altijd in het oog worden gehouden.
• De olie in de frituurpan kan door oververhitting vlam vatten.
• Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.
• Wij wijzen u erop dat door oververhitting brand kan ontstaan.
• Flamberen onder de afzuigkap is niet toegestaan.
• Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).
• Het is belangrijk dat u tijdig de filters vervangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.

voor de keukenmeubel-monteur

• De afvoerbuis moet bij gebruik als afzuigkap een diameter van 150mm hebben.
• Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.
• Bij de montage van de afzuigkap moeten de volgende minimale afstanden van de bovenkant van de kookzones of gasbranders tot de onderkant van de afzuigkap worden aangehouden: elektrisch fornuis 500 mm gasfornuis 650 mm

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

• Bij gelijktijdig gebruik van het apparaat als afzuigkap en stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de onderdruk niet groter dan 4PA (4x10 ^5 bar) zijn.
• De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor

de ontluchting van ruimten met stookplaatsen geleid worden.

- Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke voorschriften in acht genomen worden.

- Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening moet zijn.

- Op grond van landelijke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens in dezelfde ruimte, bepaalde beperkingen.

- Het gemeenschappelijke, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500-600 cm² van buiten geventileerd zijn, waardoor bij lopende afzuigkap een onderdruk vermeden wordt.

- Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere opening van 500-600 cm² de werking van de afvoerinrichting nadelig beïnvloed worden.

- Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften.

- Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

• korte, rechte afvoerverbindingen
• zo min mogelijk bochten in de buis
• buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen
• zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter als de afvoeropening).

- Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Algemeen

• Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.
• Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").

Gebruik als afzuigkap

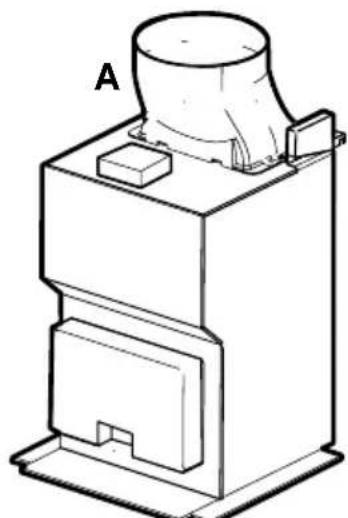

• De lucht wordt met behulp van een op de afvoeropening A aan te brengen buis naar buiten afgevoerd afb. 1.
• Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter hebben als de afvoeropening.
• Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

Gebruik als recirculatiekap

• De lucht wordt door koolfilters gefilterd en weer de keuken in geleid.
• Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.

Bediening van de afzuigkap - DD 8990

- De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

De schakelaars bevinden zich aan de voorkant van de kap:

afb. 2

1 - Knop ON (stand-by - knop aan) / OFF (knop uit)

Druk een of meerdere malen om de gewenste functie te verkrijgen: stand-by (led "b" aan): de wasemkap is klaar voor de werking, de veiligheidsprocedure kan worden geactiveerd (zie - "veiligheidsprocedure).

OFF: alle functies uitgeschakeld behalve de verlichting.

2 - ON/OFF lichtschakelaar

3 - Display

4 - ON/OFF knop automatische werking (sensoren - Knop "S" aan):

De wasemkap gaat aan (zuiging) naargelang de veranderingen van de normale omgevingstoestanden die de wasemkap waarneemt door middel van de sensoren waarvan hij voorzien is. (zie ook de volgende pagina – “Sensoren test”).

De Ledden van de display knipperen achtereenvolgens met een snelheid die evenredig is met de snelheid van de zuigmotor.

Attentie! De wasemkap is voorzien van een automatisch kalibreer systeem om de normale omgevingstoestanden vast te stellen.

Indien een afwijkende werking wordt waargenomen kan de kalibrering handmatig herhaald worden: (zie de volgende pagina – “Automatische kalibrering” en “Handmatige Kalibrering”).

5 - Snelheidsknop 1-2-3-1-2.....

6 - Knop voor de intensieve zuigkracht ON/OFF. Tijdsduur - 5 minuten, op de display verschijnt er de letter P en de resterende

werkingstijd, het led "a" knippert.

Nadat de 5 minuten voorbij zijn keert de wasemkap weer terug in de voorgaande instelling.

Druk op de toets 1 of 5 om de functie uit te schakelen voordat de tijd voorbij is.

7 - Timer knop ON/OFF: timer voor alle snelheden (led "b" knippert), daarna gaat de wasemkap uit:

1ste snelheid: 20 minuten

2de snelheid: 15 minuten

3de snelheid: 10 minuten

P (intensief) : 5 minuten

De display weergeeft ook de resterende werkingstijd.

Automatische kalibrering van de sensoren:

De automatische kalibrering van de sensoren geschiedt om de 30 minuten.

Opmerking: Na de installatie van de wasemkap, of na een langdurig ontbreken van de elektriciteit, wacht minstens 30 minuten om zeker te zijn dat de sensoren gekalibreerd zijn.

Handmatige kalibrering

Voer de kalibrering uit als de vuurplaten uit zijn, met een normale omgevingstemperatuur en zonder een te grote stoomhoeveelheid: -druk 3 seconden lang op knop 4, vervolgens druk op knop 1, het geluidssignaal geeft aan dat de kalibrering is uitgevoerd.

Sensoren test

Tijdens de automatische werking, voert het systeem constant een test voor de doeltreffendheid van de sensoren uit. In het geval van een storing verschijnen op de display de cijfers "88". In dit geval neem contact op met de Assistentie Service.

In deze toestand kan de wasemkap in de handmatige modus worden gebruikt.

Veiligheidsprocedure

Automatische VEILIGHEIDSACTIVERING van de automatische werking in bijzondere omstandigheden: als de sensoren een temperatuurtoename opmeten, ook als de wasemkap in de handbediende werking is ingesteld, activeert het systeem uit zichzelf de automatische werking en gaat de zuigmotor aan. De kap kan worden uitgeschakeld met knop 1.

Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de kap onderbreken en dan opnieuw inschakelen. Dan 15 seconden wachten en controleren of de kap goed functioneert.

Bediening van de afzuigkap

DD 8861-8891-8821

- De afzuigkap is voorzien van een motor met regelbaar toerental.

Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

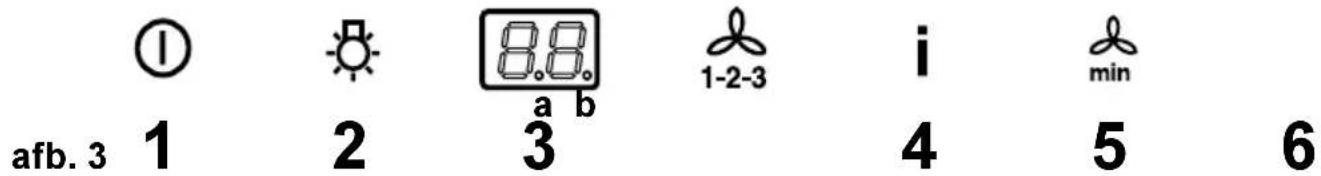

De schakelaars bevinden zich aan de voorkant van de kap:

1 - in-/uitschakelen

Korter dan 1,5 seconde indrukken: de kap schakelt op stand-by (punt b brandt).

Langer dan 1,5 seconde indrukken: de kap wordt uitgeschakeld, ALLE functies (m.u.v. de lichtschakelaar) worden afgesloten (display is volledig uitgeschakeld).

Nogmaals langer dan 1,5 seconde indrukken om de kap weer op stand-by te schakelen.

2 - in-/uitschakelen verlichting
3 - display
4 - inschakelen en stand 1-2-3- kiezen
5 - inschakelen intensief-stand:

Na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand terug resp. uit, als geen stand is ingesteld. Om de intensief-stand eerder te beëindigen, knop 1 of 4 indrukken.

Op de display verschijnt de letter P en de resterende tijd (punt a knippert), aan het einde klinkt een signaal.

6 - Timer: bij alle standen kan een bepaalde tijd worden ingesteld (punt b knippert), na afloop waarvan de kap wordt uitgeschakeld:

De tijdschakeling is als volgt ingedeeld: stand 1: 20 minuten

stand 2: 15 minuten

stand 3: 10 minuten

Op de display verschijnt de resterende werkingstijd, aan het einde klinkt een signaal.

Deze functie kan uitgeschakeld worden door weer op de toets te drukken.

Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de kap onderbreken en dan opnieuw inschakelen. Dan 15 seconden wachten en controleren of de kap goed functioneert.

Controle-inrichting voor vet- en koolfilters DD 8990 - 8861 - 8891 - 8821

Deze afzuigkap beschikt over een inrichting die aangeeft wanneer de vetfilters gereinigd resp. het koolfilter vervangen moet worden (bij gebruik als recirculatiekap met koolfilter).

Deze kap wordt door de fabriek zonder koolfilter geleverd, daarom is de verzadigingsindicatie voor het koolfiter uitgeschakeld.

Als de kap echter met koolfilter in gebruik wordt genomen, dan moet deze verzadigingsindicatie als volgt worden ingeschakeld:

De wasemkap moet op "Stand by" ingesteld zijn.

Toets 4 en 5 tegelijk 3 seconden ingedrukt houden. Eerst gaat alleen de LED-indicatie vetfilter F branden. Zodra ook de LED-indicatie koolfilter C gaat branden is de verzadigingsindicatie ingeschakeld.

Om de indicatie uit te schakelen: toets 4 en 5 tegelijk 3 seconden ingedrukt houden tot de LED-indicatie koolfiter C uitgaat.

LED-indicatie vetfilters (F)

De LED-indicatie F knippert als de vetfilters moeten worden gereinigd. Dat is na ca. 40 gebruiksuren het geval. Zie hoofdstuk "Onderhoud - Metalen vetfilters".

LED-indicatie koolfilter (C)

De LED-indicatie C knippert als het koolfilter moet worden vervangen. Dat is na ca. 160 gebruiksuren het geval. Zie hoofdstuk "Onderhoud - Koolfilter".

Reset verzadigingsindicatie

Na reinigen van de vetfilters resp. vervangen van het koolfilter toets 13 seconden ingedrukt houden tot de LED-indicatie vetfilter F of koolfilter C niet meer knippert.

Bediening van de afzuigkap - DD 8695-8665-8625

- De afzuigkap is voorzien van een motor met regelbaar toerental.

Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

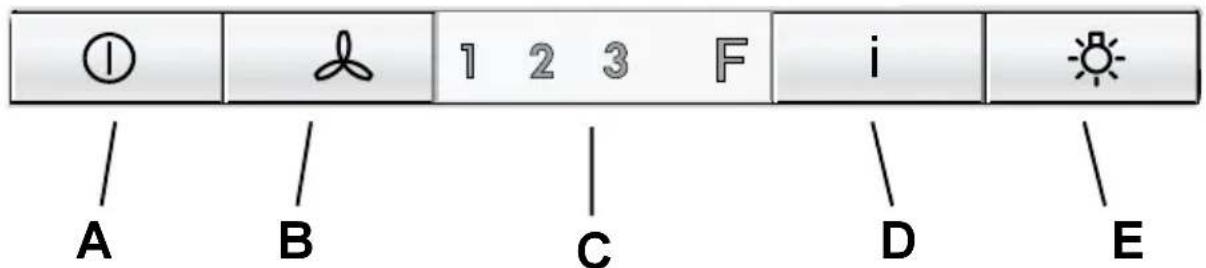

De schakelaars bevinden zich aan de voorkant van de kap:

A - toets OFF (toets uitgeschakeld) - toets ON (toets ingeschakeld) Druk op de toets om de gewenste functie te kiezen: ON (toets ingeschakeld): de kap stelt de laatst gekozen stand in OFF (toets uitgeschakeld): alle functies zijn uitgeschakeld behalve de verlichting.

B - toets voor kiezen van de stand (zuigkracht) Druk op deze toets totdat de gewenste stand (vermogen) geselecteerd is (1 - 2 - 3).

C - display: geeft de gekozen zuigkracht (1-2-3) en geeft de filter-verzadiging aan (F).

D - inschakelen intensief-stand:na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand terug resp. uit, als geen stand is ingesteld. Om de intensief-stand eerder te beëindigen, toets A, B of D indrukken.

E - in-/uitschakelen verlichting

afb. 4

Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de kap onderbreken en dan opnieuw inschakelen.

Onderhoud

- Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Metalen vetfilters

- De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

Demonteren van de metalen vetfilters

- Schuif de vergrendeling van de metalen vetfilters eerst naar achteren en trek de cassette dan naar beneden, afb. 5.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op de werking hebben.

- De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

Koolfilter

- Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.

- Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").

- Reinigen/vervangen van het koolfilter

In tegenstelling tot andere koolfilters kan het LONG LIFE koolfilter gereinigd en gereactiveerd worden. Bij normaal gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5 uur per dag).

Dat kunt u het beste in de afwasautomaat doen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65°C). Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes kunnen veroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100°C kiezen en het filter 10 minuten lang drogen.

Na ca. 3 jaar moet het filter worden vervangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

- Montage

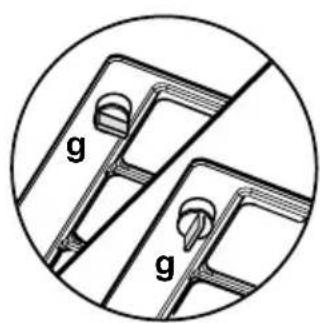

Het frame i van het filter h losnemen: daartoe de vergrendelingen g 90° draaien. Koolfilter in het frame zetten en in omgekeerde volgorde weer bevestigen. Afb. 6.

- Om het filter los te nemen in omgekeerde volgorde te werk gaan.

- Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.

- Het koolfilter kunt u bestellen bij de service-afdeling.

- Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

- De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vervangen van de lamp(en)

• Stekker uit het stopcontact trekken.
• Afdekkapje van de lamp m.b.v. een schroevendraaier losmaken en verwijderen, afb. 7.
• Defecte lamp door een gelijkwaardige lamp vervangen.
  • Afdekkapje weer monteren.
• Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

• Attentie: eerst de stekker uit het stopcontact trekken.
  Geen spitse voorwerpen in het beschermrooster van de motor steken.
• De buitenkant van het apparaat met een mild sopje reinigen.
  Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.
• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

koolfilter Type 20

muurkast Neem contact op met

onze service-afdeling

afvoerbuis Neem contact op met

onze service-afdeling

Klantenservice

Geef in geval van storing onze service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-nummer
3. F-nummer

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:

Service-informatielijn [phone]

(voor bezoek servicetechnicus en onderdelen)

Consumentenbelangen [phone]

(voor algemene, product- of gebruiksinformatie)

Belangrijk!

Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder noteren.

E-nr. .....

F-nr. .....

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig mogelijk op:

• Hoe doet de storing zich voor?
• Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.

Technische gegevens

aansluiting (V): 230 220-240 220-240 220-240 220-240

Toebehoren/Montagemateriaal

1 luchtgeleider

1 montagebeugel

1 montagesteun (DD 8665-8695-8861-8891-8990:3 delen + 4 plaatschroeven 4 x 8 voor montage van de montagesteun),

6 houtschroeven 5 x 45 mm (voor de bevestiging aan de muur),

6 pluggen ∅ 8 mm (voor de bevestiging aan de muur),

1 verloopstuk ∅ 125-120 mm ,

1 sleutel om de schroeven (type TORX) vast te draaien

DD 8665-8695-8861-8891-8990: 4 plaatschroeven 3,5 x 9,5 (voor montage van de luchtgeleider), 2 plaatschroeven 2,9 x 6,5 (om het schouwdeel te bevestigen)

DD 8625-8821: 4 plaatschroeven 2,9 x 6,5 (2 voor montage van de luchtgeleider

- 2 om het bovenste schouwdeel te bevestigen), 2 plaatschroeven 3 x 9 (om het onderste schouwdeel te bevestigen).

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektro-installateur

Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluiting noodzakelijk is, mag het apparaat alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installatie moet een inrichting zijn aangebracht die het mogelijk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden. Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde aanwijzingen is de fabrikant niet aansprakelijk.

Vaste aansluiting alleen door een erkend elektro-installateur!

Installatie - afb. 8-9-10

Voorbereidende maatregelen voor de installatie (Alleen voor model DD 8625-8821)

Bepalen of de kap als afzuig- of recirculatiekap gaat worden gebruikt. Bij gebruik als afzuigkap kan het bovenste deel van de schouw worden omgedraaid, zodat de uitstroomopeningen in het onderste deel terechtkomen en niet meer zichtbaar zijn.

Bij gebruik als recirculatiekap moeten de openingen naar boven worden gericht (zie afb. 9, A-B-C).

Voorbereidende maatregelen voor de installatie (Alleen voor model DD 8665-8695-8861-8891-8990)

Montagesteun monteren (3 delen): De drie delen moeten met 4 schroeven aan elkaar bevestigd worden, de maat van de steun is regelbaar en moet overeenkomen met de binnenbreedte van de telescoopschouw. afb. 9.

• De middellijn op de wand aangeven (1). Dan het montagesjabloon zo plaatsen dat de middellijn op het sjabloon overeenkomt met die op de wand (2).
• De bevestigingsshaken van de kap met pluggen en schroeven bevestigen (3). De kap ophangen (4) en m.b.v. de stelschroeven aan de haken richten (5-6).
• Het definitieve bevestigingspunt met een potlood vanuit het binnenste van het motorhuis aangeven (7).
• De kap losnemen (8) en twee gaten boren (9). Dan twee pluggen aanbrengen (10).
• Montagesteun als sjabloon G gebruiken en twee gaten boren om de steun vlak onder het plafond te bevestigen (11). Alleen bij gebruik als recirculatiekap: luchtgeleider F met vier schroeven (twee schroeven voor model DD 8625-8821) onder de montagesteun G bevestigen, twee pluggen aanbrengen en de steun bevestigen (12).
• De kap weer ophangen (13) en definitief met twee schroeven vastzetten (14).
• Een afvoerslang (15) aan de uitgangsbuis van de kap B aansluiten, die tot aan de luchtuitlaat leidt (bij gebruik als afzuigkap) of een aansluitring aan de luchtgeleider F (bij gebruik als recirculatiekap).
• De elektrische aansluiting voorbereiden (16).
• Het bovenste deel van de schouw (17a) op de montagesteun G (17b) bevestigen en het onderste deel van de schouw naar beneden schuiven en op de ommanteling zetten (18).
• Alleen voor model DD 8625-8821: het onderste deel van de schouw met twee schroeven 3x9 m op de kap bevestigen (19).
