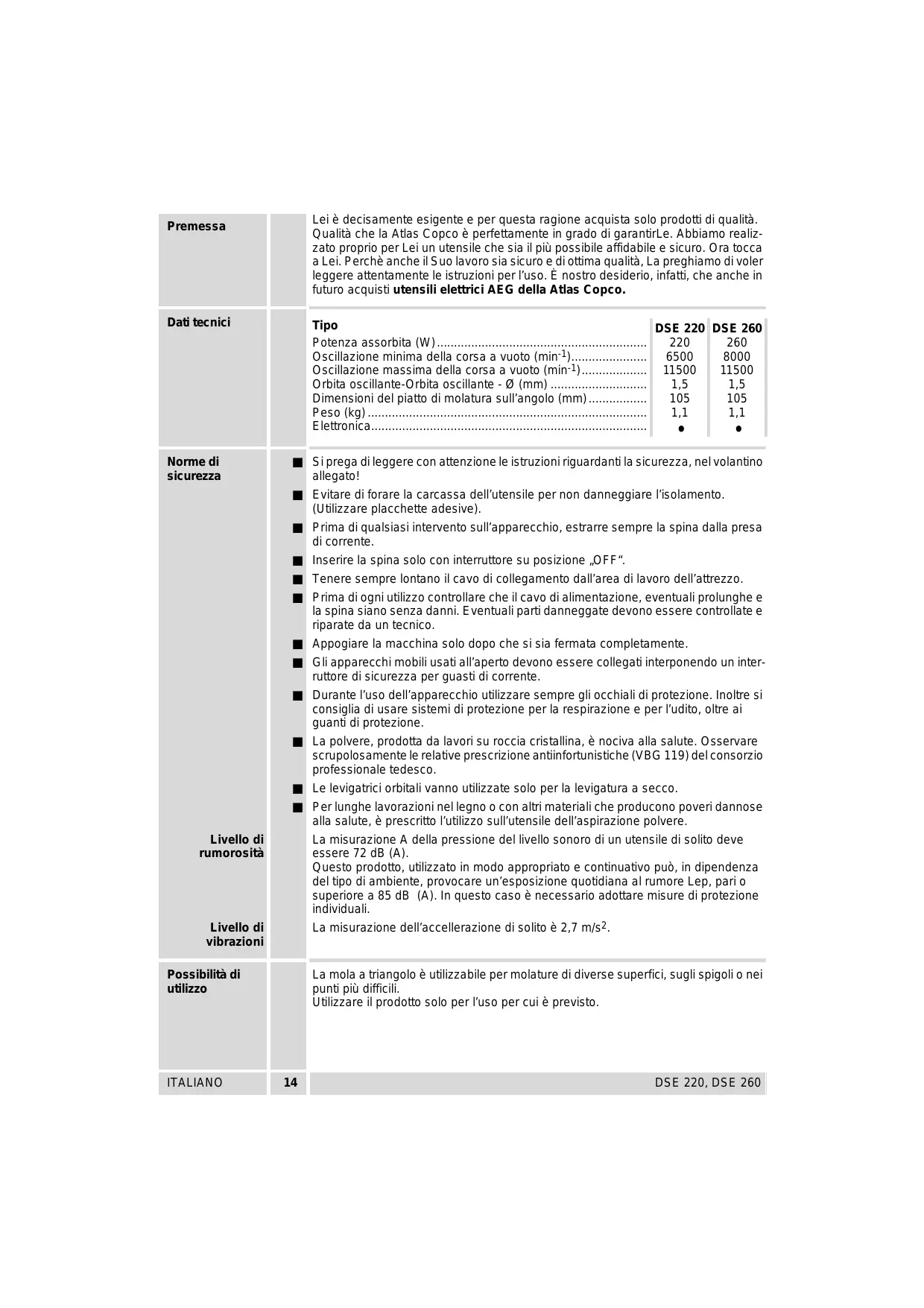

Premessa Dati tecnici Norme di Sicurezza Livello di rumorosità Livello di vibrazioni Possibilità di utilizzo ITALIANO Lei à decisamente esigente e per questa ragione acquista solo prodotti di qualità. Qualità che la Atlas Copco à perfettamente in grado di garantirLe. Abbiamo realiz- zato proprio per Lei un utensile che sia il più possibile affidabile e sicuro. Ora tocca à Lei. Perchè anche il Suo lavoro sia sicuro e di ottima qualità, La preghiamo di voler leggere attentamente le istuzioni per l'uso. Ë nostro desiderio, infatti, che anche in lettrici AEG della Atlas Copco. futuro acquisti utens: Tipo DSE 220 DSE 260 Potenza assorbita (W)... 220 260 Oscillazione minima della corsa à vuoto (min) 6500 | 8000 Oscillazione massima della corsa a vuoto (min-1) 11500 11500 Orbita oscillante-Orbita oscillante - 2 (mm) … 1,5 1,5 Dimensioni del piatto di molatura sull'angolo (mm). 105 105 Peso (kg) 11 11 Elettronica . . Siprega di leggere con attenzione le istruzioni riguardanti la sicurezza, nel volantino allegato! Evitare di forare la carcassa dell'utensile per non danneggiare l'isolamento (Utilizzare placchette adesive). Prima di qualsiasi intervento sull'apparecchio, estrarre sempre la spina dalla presa di corrente. Inserire la spina solo con interruttore su posizione ,OFF“. Tenere sempre lontano il cavo di collegamento dall'area di lavoro dell'attrezzo. Prima di ogni utilizzo controllare che il cavo di alimentazione, eventuali prolunghe e la spina siano senza danni. E ventuali parti danneggate devono essere controllate e riparate da un tecnico Appogiare la macchina solo dopo che si sia fermata completamente. Gli apparecchi mobil usati all'aperto devono essere collegati interponendo un inter- ruttore di sicurezza per guast di corrente. Durant l'uso dell'apparecchio utlizzare sempre gli occhiali di protezione. Inoltre si consiglia di usare sistemi di protezione per la respirazione e per l'udito, oltre ai guanti di protezione. La polvere, prodotta da lavori su roccia cristallina, à nociva alla salute. Osservare scrupolosamente le relative prescrizione antinfortunistiche (VBG 119) del consorzio professionale tedesco. Le levigatrici orbitali vanno utilizzate solo per la levigatura a secco. Per lunghe lavorazioni nel legno o con altri materiali che producono poveri dannose alla salute, à prescritto l'utilizzo sullutensile dell’aspirazione polvere. La misurazione A della pressione del livello sonoro di un utensile di solito deve essere 72 dB (A) Questo prodotto, utilizzato in modo appropriato e continuativo pub, in dipendenza del tipo di ambiente, provocare un'esposizione quotidiana al rumore Lep, pari o superiore a 85 dB (A). In questo caso è necessario adottare misure di protezione individuali. La misurazione dell'accellerazione di solito à 2,7 m/s2. La mola a triangolo à utilizzabile per molature di diverse superfci, sugli spigoli o nei punti più dificil. Utiizzare il prodotto solo per l'uso per cui à previsto. DSE 220, DSE 260

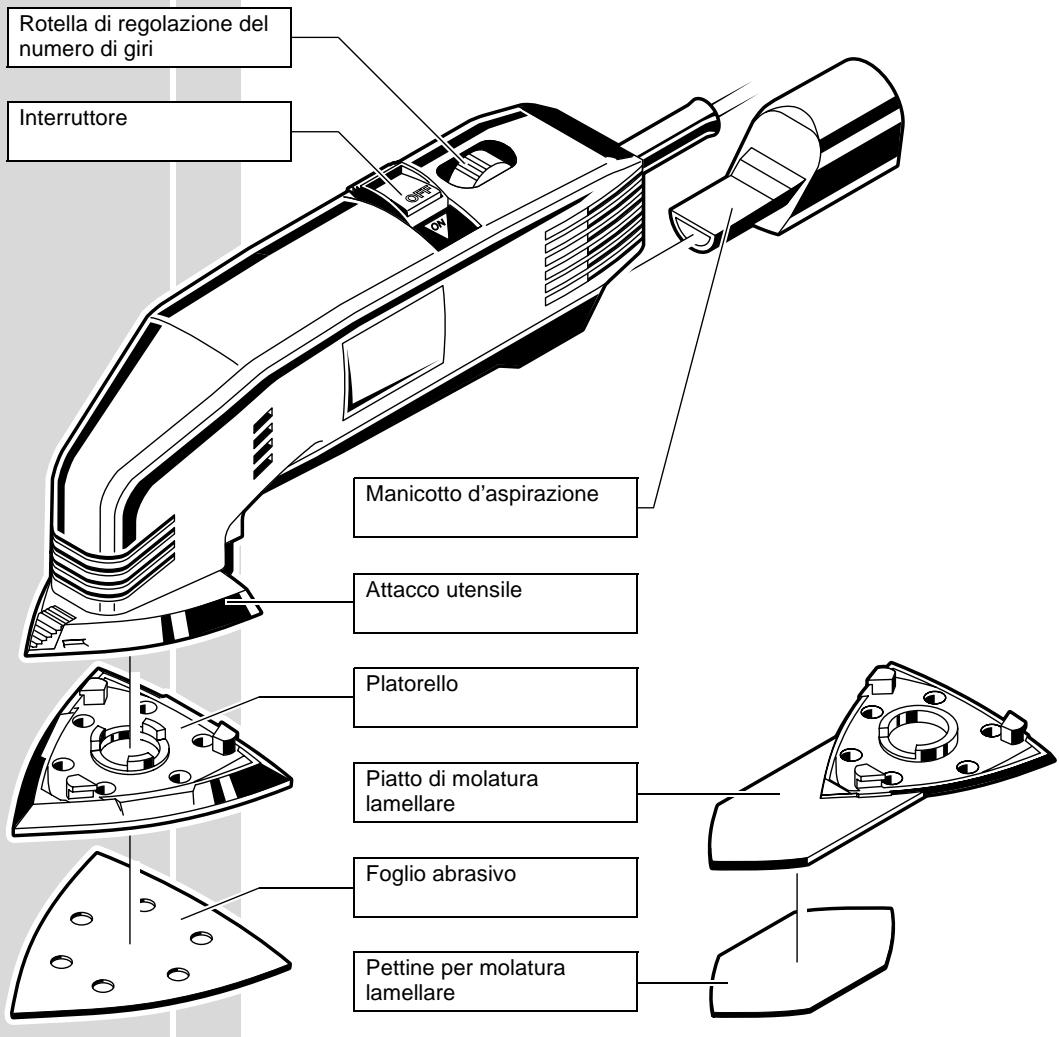

Descrizione Preselezione uniforme del numero di giri attraverso l'elettronica per la lavorazione di diversi materiali Rotella di regolazione del numero di giri Interruttore Manicotto d'aspirazione Attacco utensile Platorello Piatto di molatura lamellare Foglio abrasivo Le] Le] se e Petine per molatura S lamellare FT Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiomato all'epoca della stampa. Ciriserviamo pertanto eventuali modiiche tecniche dovute all’ulteriore sviluppo dei nostri prodott

ITALIANO 15 DSE 220, DSE 260

Collegamento alla rete Accensione- Spegnimento Elettronica Scelta della potenza Montare il plato- rello/il piatto di molatura lamel- lare ITALIANO 16 Alimentazione dell'utensile: corrente alternata monofase. Importante: la tensione della rete deve corrispondere a quella riportata sulla targhetta dell'utensile. Il collegamento à possibile anche con prese non munite di contatto di protezione: à previsto infatti un isolamento di protezione conforme a norme DIN 57 740/ VDE 0740 (CEE 20). La schermatura contro i radiodisturbi à conforme alla norma europea EN 55014. Accensione: premere l'interruttore verso sinistra nella direzione della freccia. L'interruttore si ferma. Spegnimento: premere ,0FF"sull'interruttore. L'interruttore toma automaticamente nella posi- zione 0. Questa elettronica permette la regolazione della velocità in funzione dei diversi materiali da lavorare. La velocità viene regolata attraverso la rondella elettronica. 1 = numero di giri minore 6 = numero di giri maggiore Prima di qualsiasi intervento sull'apparecchio, estrarre sempre la spina dalla presa di corrente Inserire nell'attacco il piatto di molatura girato di 15°, come mostrato in illustrazione, e girare nel senso della freccia fino all'arresto. Per lo smontaggio del piatto di molatura girare la parte superiore del catenaccio e svitare il piatto di molatura dall'attacco. Ilmontaggio e lo smontaggio del piatto di molatura lamellare avvengono analogamente Dopo un lungo utilizzo la guarnizione sulla punta del piatto di molatura si logora; per avere una garanzia perfetta sul punto anteriore del foglio di molatura, i piatto di molatura pud essere montato girato di 120°. DSE 220, DSE 260

Montare la lamina di molatura Aspirazione polvere Collegamento del sistema d'aspirazione Indicazioni pratiche Esatto numero di giri Manutenzione Accessorio ITALIANO

Prima di qualsiasi intervento sull'apparecchio, estrarre sempre la spina dalla presa di corrente. Il foglio abrasivo si sostituisce facimente tramite un sistema di autoaccoppiamento Per un giusto montaggio inserire i fori nella lamina di molatura e inserire la lamina nel piatio di molatura. Per grosse quantità di polvere si pud collegare, tramite un adattatore, l'attacco d'aspirazione (9 35 mm.). L'attacco d'aspirazione pu essere collegato con un aspiratore a secco o a umido. Si raccomanda l'aspiratore NTE 1100. Ë possible il collegamento della macchina direttamente alla spina dell'aspiratore. All'accensione della macchina, l'aspiratore si mette in funzione automaticamente. I! moschettone della manica d'aspirazione si muove rotatoriamente nell'adattatore. Collegare l'attacco ad un aspiratore adatto all'aspirazione della polvere. Iniziare sempre prima con fogli a grana grossa. Dopo inserire fogli sempre più sottli fino al raggiungimento della molatura desiderata. La macchina va messa in funzione prima di iniziare la fase di levigatura e spenta subito dopo la fase di smerigliatura. Prima di rimetterla in funzione controllare che sul pezzo trattato non ci siano residui Guidare la macchina con la mano ed esercitare una lieve pressione. Un'alta pres- sione diminuisce il numero di gjri e anche il rendimento della mola Molare grosse superfici su un piano. 1! numero di giri ottimale dipende dalla durezza del materiale su cui si lavora, cosi come dalla qualità e dalla grana del fogli di molatura: Utilizzo Grana Elettronica Smerigliatura di lamiere difettata 180.400 3.5 Rimozione di vernici vecchie 60... 80 4.5 Molature di superfici laccate 120.400 2.4 Molature di legno naturale 60.240 2.5 Molature grosse di plastica 60... 80 2.5 Molature fini di plastica 180.400 2.5 Togliere la ruggine all'acciaio 60.120 2.4 Mantenere sempre pulia l'apparecchiatura e le fessure di ventilazione. Utilzzare solo accessori AE G e parti di ricambio. Le part di costruzione, le cui sosti- tuzioni non sono descritte, sono sostituite dall'assistenza clienti di Atlas Copco (opuscoli di garanzia). In caso di mancanza del disegno esploso, pud essere richiesto al seguente indi- rizzo: Atlas Copco Tools Italia Via Fratelli Gracchi 39, 20092 Cinisello Balsamo Mi. Per la scelta degli accessori vedere a pag.p2. Per la vasta gamma di accessori e relativi codici consultare i nostri cataloghi. DSE 220, DSE 260

DICHIARAZIONE DI CONFORMITÀ CE

Assumendone la piena responsabiltà, dichiariamo che il prodotto à conforme alle seguenti normative ed ai relativi documenti: EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400 in base alle prescrizioni delle direttive CEE 73/23, CEE 89/336, CEE 89/392.
