Tipo di prodotto	Cucina a gas con forno elettrico
Altezza	90 cm
Larghezza	60 cm
Profondità	60 cm
Peso	48 kg
Alimentazione piano cottura	Gas (G20/G30)
Alimentazione forno	Elettrica 230V/50Hz
Numero di fuochi	4 bruciatori a gas
Potenza massima totale piano cottura	8,3 kW
Tipo di forno	Forno elettrico termoventilato
Capacità del forno	65 litri
Accensione	Elettronica integrata
Dispositivi di sicurezza	Termocoppia su tutti i bruciatori
Pulizia e manutenzione	Superfici smaltate, griglie rimovibili
Classe energetica forno	A
Garanzia	2 anni
Ricambi originali	Disponibili presso centri assistenza

Domande frequenti - HG755420UM AEG-ELECTROLUX

Quale tipo di gas è adatto per questa cucina?

La cucina HG755420UM è predisposta per gas metano (G20) o GPL (G30). Verificare sul libretto le istruzioni per la conversione.

Come si accende il forno?

Ruotare la manopola del forno sulla temperatura desiderata e premere il pulsante di accensione elettronica. Per modelli senza accensione automatica, utilizzare un fiammifero.

Perché il bruciatore non rimane acceso?

Potrebbe essere attivo il dispositivo di sicurezza termocoppia: tenere premuta la manopola per 5-10 secondi dopo l'accensione per riscaldare la termocoppia.

Come pulire il piano cottura?

Utilizzare un panno morbido e detergenti non abrasivi. Le griglie e i cappellotti possono essere lavati in lavastoviglie.

Il forno non si scalda uniformemente: cosa fare?

Assicurarsi che la ventola del forno funzioni. Non aprire spesso lo sportello. Se il problema persiste, contattare l'assistenza.

Quali sono le dimensioni di incasso?

Le dimensioni standard sono 90 cm di altezza, 60 cm di larghezza e 60 cm di profondità. Lasciare uno spazio di ventilazione di almeno 5 cm sul retro.

Come sostituire la lampadina del forno?

Spegnere l'alimentazione, svitare il coperchio in vetro e sostituire con una lampadina adatta alle alte temperature (300°C, 25W).

È possibile utilizzare pentole in ghisa?

Sì, purché il fondo sia piatto e non superi il diametro del bruciatore per evitare surriscaldamenti.

Dove trovo i pezzi di ricambio?

I ricambi originali sono disponibili presso i centri assistenza autorizzati AEG-Electrolux. Indicare il modello HG755420UM.

Qual è il consumo energetico del forno?

Il forno ha classe energetica A con consumo circa 0,85 kWh in modalità ventilata. I dati precisi sono riportati nell'etichetta energetica.

MANUALE UTENTE HG755420UM AEG-ELECTROLUX

1. INFORMAZIONI PER LA SICUREZZA 30
2. ISTRUZIONI DI SICUREZZA 31
3. DESCRIZIONE DEL PRODOTTO 34
4. UTILIZZO QUOTIDIANO 34
5. CONSIGLI E SUGGERIMENTI UTILI 36
6. PULIZIA E CURA 36
7. RISOLUZIONE DEI PROBLEMI 37
8. INSTALLAZIONE 39
9. DATI TECNICI 41

PER RISULTATI PERFETTI

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.aeg.com

registrare il vostro prodotto e ricevere un servizio migliore: www.aeg.com/productregistration

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparec-chiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l'apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
• La pulizia e gli interventi di manutenzione non devo- no essere eseguiti dai bambini senza supervisione.

1.2 Avvertenze di sicurezza generali

- L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso Non toccare le resistenze.

• Non utilizzare un timer esterno o un sistema di controllo remoto distinto per mettere in funzione l'apparecchiatura.
• Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
• Non tentare mai di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
• Non conservare nulla sulle superfici di cottura.
• Non usare dispositivi per la pulizia a vapore per pulire l'apparecchiatura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.

2. ⚠️ ISTRUZIONI DI SICUREZZA

Questa apparecchiatura è adatta ai seguenti mercati: HR CZ IT RO SK

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• È necessario rispettare la distanza minima dalle altre apparecchiature.

• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.

• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.
• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.
• La base dell'apparecchiatura può surriscaldarsi. Si consiglia di prevedere un pannello divisorio in materiale non infiammabile al di sotto dell'apparecchiatura per rendere inaccessibile la base.

Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia disinserita dalla rete elettrica.
• Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si aggroviglino.
• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine
• Verificare che l'apparecchiatura sia installata correttamente. Un collegamento elettrico o una spia lenti (ove previsti) potrebbe far diventare il terminale incandescente.
• Assicurarsi che la protezione da scosse elettriche sia installata.
• Utilizzare il morsetto fermacavo sul cavo.
• Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il Centro di Assistenza o un elettricista qualificato per sostituire un cavo danneggiato.
• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

Collegamento gas

• Tutti i collegamenti del gas devono essere eseguiti da una persona qualificata.
• Adottare le misure necessarie per garantire una corretta circolazione intorno all'apparecchiatura.
• Le informazioni relative all'alimentazione del gas si trovano sulla targhetta dei dati.
• La presente apparecchiatura non è collegata a un dispositivo per l'evacuazione dei residui di combustione. Assicurarsi di collegare l'apparecchiatura conformemente alle disposizioni vigenti sull'installazione. Fare attenzione ai requisiti relativi ad un'adeguata ventilazione.

2.2 Uso dell'apparecchiatura

AVVERTENZA!

Rischio di lesioni, scottature o scosse elettriche.

• Utilizzare l'apparecchiatura in un ambiente domestico.
• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.
• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventa-re roventi.
• Spegnere la zona di cottura dopo ogni utilizzo.
• Non utilizzare l'apparecchiatura come superficie di lavoro o conservazione.

AVVERTENZA!

Si può verificare un'esplosione o un incendio.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
• Olio usato, che può contenere residui di cibo, può liberare delle fiamme ad

una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.

- Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Non poggiare pentole calde sul pannello dei comandi.
  • Non esporre al calore pentole vuote.
• Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.
• Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
• Non lasciare che sostanze acide, come per esempio aceto, succo di limone od anticalcari vengano a contatto con il piano di cottura. Si potrebbero formare della macchie opache.
• Provvedere ad un'adeguata ventilazione nell'ambiente in cui si trova l'apparecchiatura.
• Assicurarsi che le aperture di ventilazione non siano ostruite.
• Utilizzare solo pentole stabili, di forma corretta e con un diametro superiore alle dimensioni dei bruciatori. La lastra di vetro (ove presente) può surriscal-darsi e rompersi.

• Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola dalla posizione massima a quella minima.

• Accertarsi che le pentole si trovino al centro degli anelli e non tocchino i bordi della superficie di cottura.

• Usare esclusivamente gli accessori in dotazione all'apparecchiatura.
• Non utilizzare un diffusore di fiamma sul bruciatore.

2.3 Pulizia e manutenzione

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
  • Non pulire i bruciatori in lavastoviglie.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.

2.4 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Appiattire i tubi del gas esterni.

3. DESCRIZIONE DEL PRODOTTO

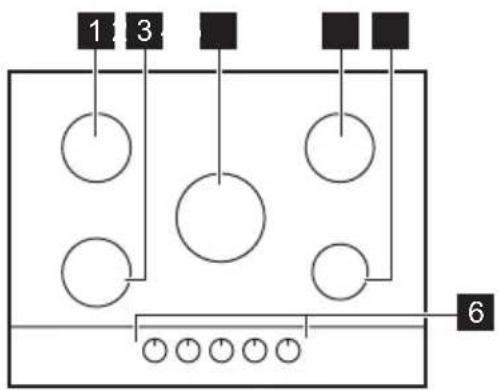

3.1 Disposizione della superficie di cottura

1 Bruciatore semi rapido
2 Bruciatore semi rapido
3 Bruciatore a tripla corona
4 Bruciatore semi rapido
5 Bruciatore ausiliario
6 Manopole di regolazione

3.2 Manopole di controllo

Simbolo Descrizione
	Manca l'alimentazione del gas/posizione off
	Posizione di accensione / alimentazione massima del gas

Simbolo Descrizione
	Alimentazione minima del gas

4. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

4.1 Accensione del bruciatore

AVVERTENZA!

Fare molta attenzione nell'uso di fiamme libere in cucina. Il costruttore declina qualsiasi responsabilità in caso di cattivo utilizzo delle fiamme

Accendere sempre il bruciatore prima di posizionare una pentola.

Per accendere il bruciatore:

1. Ruotare la manopola di regolazione in senso antiorario fino alla posizione massima (☆) e spingerla verso il basso.
2. Tenere premuta la manopola di regolazione per 5 secondi circa, al fine

di consentire il riscaldamento della termocoppia. In caso contrario, l'alimentazione del gas sarà interrotta.

1. Una volta che la fiamma è regolare, regolarla sui valori desiderati.

Se il bruciatore non si accende dopo alcuni tentativi, controllare che la corona e lo spartifiamma siano correttamente posizionati.

A) Spartifiamma del bruciatore e corona

B) Termocoppia

C) Candela di accensione

A) Spartifiamma bruciatore

B) Corona bruciatore

C) Candela di accensione

D) Termocoppia

AVVERTENZA!

Non tenere la manopola di regolazione premuta per oltre 15 secondi.

Se il bruciatore non si accende dopo 15 secondi, rilasciare la manopola di regolazione, ruotarla in posizione off e attendere almeno 1 minuto prima di tentare di riaccendere il bruciatore.

In assenza di elettricità, è possibile accendere il bruciatore senza utilizzare il dispositivo elettrico; in tal caso sarà sufficiente avvicinarsi al bruciatore con una fiamma, premere verso il basso la relativa manopola e ruotarla in senso antiorario verso la posizione di massimo rilascio del gas.

Nel caso in cui il bruciatore si dovesse spegnere, ruotare la manopola di controllo in posizione Off per cercare di riaccendere il bruciatore dopo almeno 1 minuto.

Il generatore di scintille si avvia in modo automatico all'accensione delle prese, dopo l'installazione o dopo un'interruzione di corrente. Non si tratta di un'anomalia.

4.2 Spegnimento del bruciatore

Per spegnere la fiamma, ruotare la manopola sul simbolo ●.

AVVERTENZA!

Ridurre o spegnere sempre la fiamma prima di rimuovere le pentole dal bruciatore.

5. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Per risparmiare energia

• Se possibile, coprire sempre le pentole con il relativo coperchio.
• Quando il liquido inizia a bollire, ab- bassare la fiamma per provocare una lenta ebollizione del liquido.

Usare pentole con diametro adatto alle dimensioni dei bruciatori.

Bruciatore Diametro delle pentole
Tripla corona	180 - 260 mm
Semi rapido (posteriore sini-stro)	120 - 240 mm
Semi rapido (posteriore de-stro)	120 - 240 mm
Semi rapido (ante-riore sini-stro)	120 - 220 mm
Ausiliario 80 - 180 mm

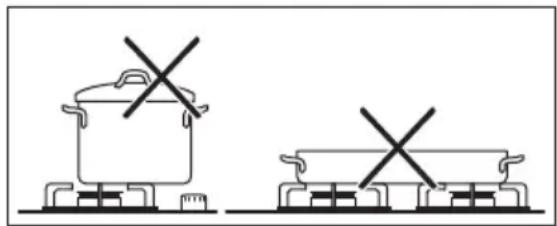

AVVERTENZA!

Assicurarsi che i fondi delle pen- tole non poggino sulle manopole di regolazione. Se le manopole di regolazione si trovano al di sotto delle pentole, la fiamma le riscalda.

Non mettere la stessa pentola su due fornelli.

Assicurarsi che i manici delle pentole non si trovino al di sopra del bordo del piano di cottura. Assicurarsi che le pentole siano ben centrate sugli anelli per ottenere la massima stabilità e per un consumo ridotto di gas.

Evitare di posare sui fornelli pentole instabili o deformate per prevenire versamenti e lesioni.

AVVERTENZA!

Non utilizzare il diffusore di fiamma.

6. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

AVVERTENZA!

Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia. Scollegare l'apparecchiatura dalla presa elettrica prima di eseguire la pulizia o la manutenzione.

I graffi o le macchie scure sulla superficie non compromettono il funzionamento dell'apparecchiatura.

• È possibile rimuovere i supporti delle pentole e pulire in modo facile il piano di cottura.

• Per pulire gli elementi smaltati, lo spartifiamma e la corona, lavarli con acqua calda saponata e asciugarli attentamente prima di riporli.

• Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido.

• I supporti delle pentole non sono lavabili in lavastoviglie. Devono essere lavati a mano.
• Lavando i supporti della pentola a mano, fare attenzione quando vengono asciugati in quanto il processo di smaltatura lascia di tanto in tanto dei bordi arrugginiti. Qualora fosse necessario, rimuovere le macchie più ostinate servendosi di un apposito prodotto pulente.
• Verificare di posizionare correttamente le griglie del piano cottura dopo la pulizia.
• Per fare in modo che i bruciatori funzionino correttamente, verificare che le braccia dei supporti delle pentole si trovino al centro del bruciatore.
• Fare molta attenzione quando si sostituiscono i supporti delle pentole: il piano di cottura si potrebbe danneggiare.

Al termine della pulizia, asciugare l'apparecchiatura con un panno morbido.

Come eliminare lo sporco:

1. • Togliere immediatamente: plastica fondente, pellicola in plastica, e alimenti contenenti zucchero.

- Spegnere l'apparecchio e lasciarlo raffreddare prima di pulire: aloni d'acqua e di calcare, macchie di grasso, macchie opalescenti. Usare un detergente specifico per vetro o acciaio inossidabile.

1. Pulire l'apparecchio con un panno umido e una piccola quantità di detergente.
2. Infine, asciugare l'apparecchio con un panno pulito.

L'acciaio inox può brunire se sottoposto ad eccessivo riscaldamento. Non cucina-re con pietre ollari, teglie in terracotta o piastre in ghisa.

6.1 Pulizia della candela

Questa caratteristica viene ottenuta tramite una candela ceramica ed un eletrodo di metallo. Tenere questi componenti ben puliti per evitare difficoltà di accensione e controllare che i fori sparti-fiamma non siano ostruiti.

6.2 Manutenzione periodica

Consultare periodicamente il Centro Locale per verificare le condizioni del tubo della fornitura di gas e del regolatore di pressione, se presente.

7. RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione
Quando si accende il gas, non viene prodotta alcuna scintilla	• Manca l'alimentazione elettrica	• Verificare che la spina dell'unità sia inserita e che vi sia corrente elettrica.• Controllare il salvavita dell'impianto domestico.
• Lo spartifiamma del	bruciatore e la corona non sono posizionati correttamente	• Accertarsi che lo spartifiamma e la corona siano posizionati correttamente.
La fiamma si spegne immediatamente dopo l'accensione	• La termocoppia non è abbastanza calda	• Dopo aver acceso la fiamma, tenere premuta la manopola per circa 5 secondi.
L'anello del gas non brucia in modo uniforme	• La corona del bruciatore è bloccata con residui di cibo	• Controllare che l'iniettore principale non sia ostruito e che la corona del bruciatore sia priva di residui di cibo.

In caso di malfunzionamento, cercare dapprima di risolvere il problema senza contattare l'assistenza tecnica. Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Locale.

In caso di utilizzo improprio dell'apparecchiatura o installazione non eseguita da personale qualificato, l'intervento del tecnico del servizio assistenza o del rivenditore potrà essere effettuato dietro richiesta di pagamento anche durante il periodo di garanzia

Per consentirci di effettuare un inter- vento corretto e tempestivo, tenere a

portata di mano questi dati, che si trovano sulla targhetta identificativa in dotazione.

• Descrizione del modello......
• Numero di prodotto (PNC)......
• Numero di serie (S.N.)..... Richiedere sempre l'impiego di ricambi originali. I ricambi originali si trovano solo presso i nostri Centri di assistenza tecnica e negozi di ricambi autorizzati.

7.1 Etichette fornite con la borsa accessori

Attaccare le etichette adesive come indicato di seguito:

1 Attaccarla sul Foglietto di garanzia ed inviare questa parte
2 Attaccarla sul Foglietto di garanzia e conservare questa parte

3 Attaccarla sul libretto istruzioni

8. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

AVVERTENZA!

Le seguenti istruzioni d'installazione, manutenzione e ventilazione devono essere eseguite da personale qualificato conformemente alle disposizioni vigenti (UNI-CIG 7129 - 7131). Accertarsi che la cucina sia adeguatamente ventilata: tenere aperti i fori di ventilazione naturali (almeno 100 cm²) o installare una cappa meccanica.

8.1 Collegamento gas

Scegliere dei collegamenti fissi o usare un tubo flessibile in acciaio inossidabile conforme alle disposizioni vigenti. Se si utilizzano tubi in metallo flessibili, fare attenzione che non entrino in contatto con parti mobili o non siano schiacciati. Ulteriore attenzione è richiesta qualora al piano di cottura fosse abbinato il forno.

Accertarsi che la pressione del gas di alimentazione dell'appa-recchiatura sia conforme ai valori consigliati.

Se la pressione fornita non ha il valore specificato, è necessario montare un adeguato regolatore di pressione in conformità allo standard UNI EN 88. Per il gas liquido (GPL), l'utilizzo di un regolatore di pressione è consentito solo in conformità allo standard UNI EN 12864. Il collegamento regolabile è fissato alla rampa per mezzo di un dado filettato G 1/2". Avvitare le parti senza forzare, regolare il raccordo nella direzione voluta e serrare il tutto.

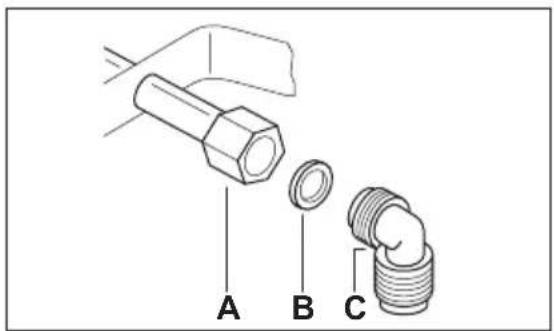

A) Estremità dell'albero con dado
B) Rondella
C) Gomito (se necesario)

Collegamento rigido:

Eseguire il collegamento mediante tubi in metallo rigidi (rame con finecorsa meccanico) (UNI-CIG 7129).

Collegamento flessibile:

Utilizzare un tubo flessibile in acciaio inox (UNI-CIG 9891) con una lunghezza massima di 2 m.

Al termine dell'installazione, verificare la tenuta di ciascun raccordo dei tubi. Usare una soluzione saponata, non una fiamma!

8.2 Sostituzione degli iniettori

1. Rimuovere i supporti pentole.
2. Rimuovere gli spartifiamma e le corone dei bruciatori.
3. Con una chiave a bussola N. 7, togliere gli iniettori e sostituirli con quelli richiesti per il tipo di gas utilizzato (vedere la tabella della sezione "Dati tecnici").
4. Rimontare i componenti, seguendo la stessa procedura in senso inverso.
5. Sostituire la targhetta di identificazione (posizionata vicino al tubo di alimentazione del gas) con quella corrispondente al nuovo tipo di gas. Questa targhetta è presente nell'imballo fornito con l'apparecchiatura.
   Se la pressione del gas di alimentazione è variabile o differente da quella prevista, montare un adattatore di pressione adeguato nel tubo di alimentazione del gas.

8.3 Regolazione del livello minimo

Per regolare il livello minimo dei bruciatori:

1. Accendere il bruciatore.
2. Ruotare la manopola al minimo della fiamma.
3. Togliere la manopola.
4. Regolare la vite di by-pass con un cacciavite sottile.

• Se si passa da gas naturale a gas liquido G20 a 20 mbar, serrare a fondo la vite di by-pass.
• Se si passa da gas liquido a gas naturale G20 a 20 mbar svitare la vite bypass di circa 1/4 di giro (1/2 giro per il bruciatore a tripla corona).

AVVERTENZA!

Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola dalla posizione massima a quella minima.

8.4 Collegamento elettrico

• Verificare che la tensione nominale e il tipo di corrente della rete di distribuzione corrispondano ai valori indicati sulla targhetta di identificazione dell'apparecchiatura.
  • L'apparecchiatura è provvista di cavo di collegamento alla rete. Deve essere dotato di una spina in grado di supportare il carico indicato sulla targhetta dei dati. Assicurarsi di installare la spina in una presa idonea.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.

• Vi è il rischio di incendio quando l'apparecchiatura è collegata mediante prolunga, adattatore o mediante collegamento multiplo. Assicurarsi che la messa a terra sia conforme agli standard e alle normative.
• Non lasciar surriscaldare il cavo di alimentazione oltre i 90°C.

Per evitare il contatto tra il cavo e l'apparecchiatura al di sotto del piano di cottura, utilizzare dei morsetti sul lato dell'unità.

A) Condotto rigido in rame o tubo flessibile in acciaio inox

8.5 Sostituzione del cavo di collegamento

Per sostituire il cavo di collegamento usare solo H05V2V2-F T90 o un tipo equivalente. Accertarsi che il cavo sia di sezione idonea alla tensione e alla temperatura di esercizio. Il cavo di terra giallo/verde deve essere circa 2 cm più lungo del cavo di fase marrone (o nero).

8.6 Incasso

A) guarnizione in dotazione
B) staffe in dotazione

ATTENZIONE

Installare l'apparecchiatura esclusivamente su un piano di lavoro dalla superficie piatta.

Se si installa il piano di cottura sotto a una cappa da cucina, fare riferimento alle istruzioni per l'installazione della cappa per la distanza minima tra le apparecchiature.

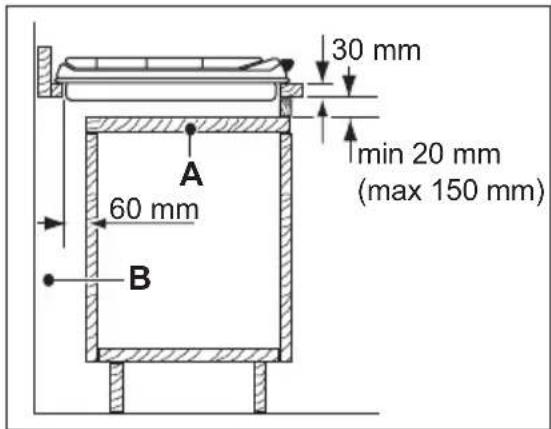

8.7 Possibilità di inserimento

Mobile da incasso con porta

Il pannello installato sotto il piano di cottura deve essere facilmente rimovibile e

altrettanto facilmente deve consentire l'accesso in caso di interventi dell'assistenza tecnica.

A) Pannello rimovibile
B) Spazio per gli allacciamenti

Mobile da incasso con forno

Le dimensioni del piano cottura devono essere conformi all'indicazione e la cucina deve essere dotata di una corretta ventilazione per consentire la circolazione continua dell'aria. Il collegamento elettrico del piano di cottura e del forno devono essere eseguiti separatamente per questioni di sicurezza oltre che per consentire una facile rimozione del forno dall'unità.

9. DATI TECNICI

Dimensioni del piano cottura

Larghezza: 745 mm

Lunghezza: 515 mm

Dimensioni dell'incasso

Larghezza: 560 mm

Lunghezza: 480 mm

Ingresso calore

Bruciatore a tripla corona: 3.8 kW

Bruciatore semi rapido: 1.9 kW

Bruciatore ausiliario: 1.0 kW

POTENZA TOTALE: G20 (2H) 20 mbar = 10.5 kWG30 (3+) 28 - 30 mbar = 763 g/hG31 (3+) 37 mbar = 750 g/h

Alimentazione elettrica: 230 V ~ 50 Hz

Categoria: II2H3+

Collegamento gas: G 1/2"

Alimentazione del gas: G20(2H) 20 mbar

Classe apparecchiatura: 3

Diametri del by-pass

Bruciatore ∅ By-pass 1/100 mm	Bruciatore ∅ By-pass 1/100 mm
Ausiliario 28 Tripla corona 56
Semi rapido 32

Bruciatori a gas per GAS NATURALE G20 20 mbar

BRUCIATORE	POTENZA NORMALE KW	ini. 1/100 mm
Ausiliario	1.0	70
Semi rapido	1.9	96
Tripla corona	3.8	146

Bruciatori a gas GPL (Butano/Propano) G30/G31 - 28-30/37 mbar

BRUCIATORE	POTENZA NORMALE kW	ini. 1/100 mm	G3028-30 mbar	G3137 mbar
			g/h	g/h
Ausiliario	1.0	50	73	71
Semi rapido	1.9	71	138	136
Tripla corona	3.8	98	276	271

10. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo ♣. Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non

smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il

prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

CUPRINS

1. INFORMATII PRIVIND SIGURANTA 45
2. INSTRUCTIUNI PRIVIND SIGURANTA 46
3. DESCRIEREA PRODUSULUI 48
4. UTILIZAREA ZILNICĂ 49
5. SFATURI UTILE 50
6. ÎNGRIJIREA ŞI CURĂTAREA 50
7. DEPANARE 52
8. INSTALAREA 53
9. INFORMATII TEHNICE 56

PENTRU REZULTATE PERFECTE
