NÁVOD NA OBSLUHU HG755420UM AEG-ELECTROLUX

Ďakujeme vám, že ste si vybrali tento výrobok značky AEG. Vytvorili sme ho tak, aby vám poskytol dokonalý výkon po mnoho rokov, za pomoci inovačných technológií, ktoré ulahčujú život - vlastností, ktoré u bežných spotrebičoch nenájdete. Venujte, prosím, niekoľko minút prečítaniu si tohto návodu, aby ste svoj spotrebič využili čo najlepšie.

Tipy na používanie, brožúry, riešenie problémov a informácie o údržbe: www.aeg.com

Do spotrebiča si môžete zakúpit' príslušenstvo, spotrebný materiál a originálne náhradné diely: www.aeg.com/shop

STAROSTLIVOSŤ A SLUŽBY ZÁKAZNÍKOM

Odporúčame, aby ste používali originálne náhradné diely.

Ked' budete kontaktovat' servis, nezabudnite si pripravit' nasledujúce údaje.

Varovanie/upozornenie – Bezpečnostné pokyny.

Všeobecné informácie a tipy

Environmentálne informácia

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

1. BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca nie je zodpovedný za škody a zranenia spôsobené nesprávnou inštaláciou a používaním. Návod na používanie uchovávajte vždy v blízkosti spotrebiča, aby ste doň mohli v budúcnosti nahliadnut'.

1.1 Bezpečnost' detí a zraniteľných osôb

VAROVANIE

Nebezpečenstvo udusenia, poranenia alebo trvalého postihnutia.

• Deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo psychickými schopnost'ami alebo nedostatkom skúseností a znalostí môžu tento spotrebič používat' len vtedy, ak sú pod dozorom do-spelej osoby alebo osoby, ktorá je zodpovedná za ich bezpečnost'.
• Nedovolte, aby sa deti hrali so spotrebičom.
• Obaly uschovajte mimo dosahu detí.
• Nedovolte det'om ani domácim zvieratám priblížit' sa k spotrebiču počas prevádzky alebo ked' je horúci. Prístupné časti sú horúce.
• Ak má spotrebič detskú poistku, odporúčame ju za-pnút'.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

• Spotrebič a jeho prístupné časti sa počas používania môžu veľmi zohrievat'. Nedotýkajte sa výhrevných telies.

• Spotrebič nepoužívajte prostredníctvom externého časovača ani samostatného dialkového ovládania.

• Varenie na varnom paneli s tukom alebo olejom bez dohľadu môže byt’ nebezpečné a môže spôsobit’ požiar.

• Nikdy sa nepokúšajte zahasit' oheň vodou, ale vypnite spotrebič a pòtom zakryte plameň, napr. pokrievkou alebo nehorlavou pokrývkou.
• Na varnom povrchu nenechávajte žiadne predmety.
• Na čistenie spotrebiča nepoužívajte parné čističe.
• Kovové predmety, napríklad nože, vidličky, lyžice a pokrievky by sa nemali klást' na povrch varného panela, pretože sa môžu rozpálit'.

Tento spotrebič je vhodný pre nasledovné trhy: HR CZ IT RO SK

2.1 Inštalácia

VAROVANIE

Tento spotrebič smie nainštalo- vat' iba kvalifikovaná osoba.

• Odstráňte všetok obalový materiál.
• Poškodený spotrebič neinštalujte ani nepoužívajte.
• Dodržiavajte pokyny na inštaláciu dodané so spotrebičom.
• Dodržiavajte požadovanú minimálnu vzdialenost' od iných spotrebičov a nábytku.
• Pri premiestňovaní spotrebiča bud’te vždy opatrní, pretože je t’ažký. Vždy používajte bezpečnostné rukavice.

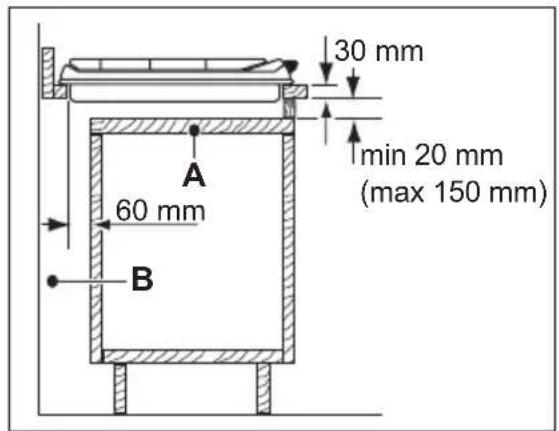

• Plochy výrezu utesnite tesniacim materiálom, aby ste predišli vydutiu spôsobenému vlhkost'ou.
• Spodnú čast' spotrebiča chráňte pred parou a vlhkost'ou.

• Spotrebič neinštalujte vedla dverí ani pod okno. Predidete tak zhodeniu horúceho kuchynského riadu zo spotrebiča pri otvorení dverí alebo okna.

• Ak je spotrebič nainštalovaný nad zá-suvkami, uistite sa, že je priestor medzi spodnou časťou spotrebiča a hornou zásuvkou postačujúci na cirkulá-ciu vzduchu.

• Spodná čast' spotrebiča sa môže zohriat'. Pod spotrebič odporúčame nainštalovat' nehorlavý oddelovací panel, ktorý zamedzí prístup k jeho spodnej časti.

Zapojenie do elektrickej siete

VAROVANIE

Nebezpečenstvo požiaru a zásahu elektrickým prúdom.

• Všetky práce súvisiace s elektrickým zapojením musí vykonať kvalifikovaný elektrikár.
• Spotrebič musí byt' uzemnený.
• Pred akýmkol'vek zásahom sa presvedčte, že je spotrebič odpojený od elektrickej siete.
• Použite vhodný elektrický siet'ový kábel.
• Elektrické siet'ové káble sa nesmú zámotat'.
• Presvedčte sa, že sa sieťový kábel alebo zástrčka (ak je k dispozícii) pri zapájaní spotrebiča do blízkej zásuvky

nedotýka horúceho spotrebiča alebo horúcej varnej nádoby

• Skontrolujte, či je spotrebič správne nainštalovaný. Uvoľnený a nesprávny elektrický siet’ový kábel alebo zástrčka (ak sa používa) môže spôsobit’ nadmerné zohriatie zásuvky.
• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.
• Použite káblovú svorku na odlahčenie t'ahu.
• Uistite sa, že zástrčka (ak sa používa) alebo prívodný elektrický kábel nie je poškodený. Ak chcete vymenit' prívodný elektrický kábel, kontaktujte servis alebo elektrikára.
• Elektrická siet' v domácnosti musí mat' odpájacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch. Vzdialenost' kontaktov odpájacieho zariadenia musí byt' minimálne 3 mm.
• Použite iba správne izolačné zariadenia: ochranné ističe alebo poistky (skrutkovacie poistky treba vybrat' z držiaka).

Prívod plynu

• Všetky práce súvisiace s pripojením na prívod plynu musí vykonať kvalifikovaná osoba.
• Zabezpečte prúdenie vzduchu v okolí spotrebiča.
• Informácie o prívode plynu nájdete na typovom štítku.
• Tento spotrebič nie je zapojený k zariadeniu, ktoré odvádza spaliny. Dbajte na to, aby ste spotrebič zapojili podla aktuálnych inštalačných predpisov. Venujte pozornost' požiadavkám týkajúcim sa primeranému vetraniu.

2.2 Použitie

VAROVANIE

Nebezpečenstvo zranenia, popálenín alebo zásahu elektrickým prúdom.

• Tento spotrebič používajte v domácom prostredí.

• Nemeňte technické charakteristiky tohto spotrebiča.

• Počas činnosti nenechávajte spotrebič bez dozoru.

• Spotrebič nepoužívajte, ked' máte mokré ruky, ani ked' je v kontakte s vodou.
• Na varné zóny neklad'te príbor ani pokrievky. Môžu sa zohriat'.
• Po použití varnú zónu vypnite.
• Spotrebič nepoužívajte ako pracovný ani ako odkladací povrch.

VAROVANIE

Hrozí nebezpečenstvo požiaru alebo výbuchu.

• Tuky a oleje môžu pri zohriatí uvoľňovat' horľavé výpary. Pri príprave jedla musia byť plamene alebo horúce predmety v dostatočnej vzdialenosti od tukov a olejov.
• Výpary uvoľňované veľmi horúcim olejom môžu spôsobit’ spontánne vznietenie.
• Použitý olej, ktorý môže obsahovat' zvyšky pokrmov, môže spôsobit' požiar pri nižšej teplote ako nový olej.
• Horlavé látky ani predmety, ktoré sú nasiaknuté horlavými látkami, nekladte do spotrebiča, do jeho blízkosti, ani naň.

VAROVANIE

Hrozí nebezpečenstvo poškodenia spotrebiča.

• Horúci kuchynský riad nenechávajte na ovládacom paneli.
• Obsah kuchynského riadu nenechajte vyvriet'.
• Varné zóny nikdy nepoužívajte s prázdnym kuchynským riadom ani bez riadu.
• Na spotrebič nedávajte alobal.
• Dbajte na to, aby sa do kontaktu s varným panelom nedostali kyseliny, napríklad ocot, citrónová šťava alebo prípravky na čistenie vodného kameňa. Môže to spôsobit’ vznik matných miest.
• Zabezpečte dobré vetranie v miestnosti, kde je spotrebič nainštalovaný.
• Zabezpečte, aby boli vetracie otvory voľné.
• Používajte len stabilný kuchynský riad so správnym tvarom a priemerom väč-

ším ako rozmery horákov. Hrozí nebezpečenstvo prehriatia a prasknutia skleneného panela (ak je k dispozícii).

• Nakoniec skontrolujte, či plameň nezhasne pri rýchlom otočení ovládača z maximálnej do minimálnej polohy.
• Dbajte na to, aby sa hrnce nachádzali v strede varných zón a nepresahovali cez okraje varného povrchu.
• Používajte iba príslušenstvo dodané so spotrebičom.
• Na horák neinštalujte rozptylovač plameňa.

2.3 Ošetrovanie a čistenie

VAROVANIE

Hrozí nebezpečenstvo poškodenia spotrebiča.

• Na čistenie spotrebiča nepoužívajte prúd vody ani paru.
• Horáky sa nesmú umývat' v umývačke riadu.
• Spotrebič vyčistite vlhkou mäkkou handričkou. Používajte iba neutrálne saponáty. Nepoužívajte abrazívne prostriedky, drôtenky, rozpúšťadlá ani kovové predmety.

2.4 Likvidácia

VAROVANIE

Nebezpečenstvo poranenia alebo udusenia.

• Informácie o správnej likvidácii spotrebiča vám poskytne váš miestny úrad.
• Spotrebič odpojte od elektrickej siete.
• Odrežte elektrický napájací kábel a zlikvidujte ho.
• Zarovnajte vonkajšie plynové trubice.

3. POPIS VÝROBKU

3.1 Rozloženie varného povrchu

1 Stredne rýchly horák
2 Stredne rýchly horák
3 Trojitý horák
4 Stredne rýchly horák
5 Pomocný horák
6 Otočné ovládače

plyn sa neprivádza/po- loha vypnutia

zapalovacia poloha/ maximálny prívod ply- nu

Symbol Opis

minimálny prívod plynu

4. KAŽDODENNÉ POUŽÍVANIE

VAROVANIE

Pozrite si kapitoly týkajúce sa bezpečnosti.

4.1 Zapálenie horáka

VAROVANIE

Pri používaní otvoreného ohňa v kuchyni dávajte pozor. Výrobca odmieta akúkolvek zodpovednost' v prípade nesprávneho používania ohňa.

Ak sa horák po niekolkých poku- soch nezapáli, skontrolujte, či je korunka a viečko v správnej po- lohe.

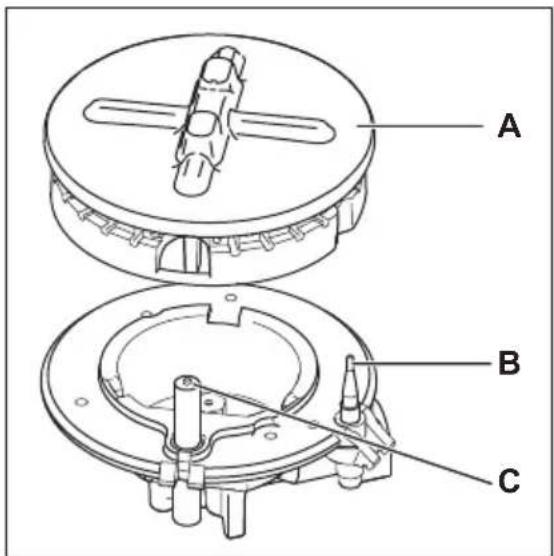

A) Kryt a korunka horáka

B) Termočlánok

C) Zapašovacia sviečka

A) Kryt horáka
B) Korunka horáka
C) Zapašovacia sviečka
D) Termočlánok

VAROVANIE

Nedržte ovládací gombík stlačený dlhšie ako 15 sekúnd.

Ak nemáte k dispozícii elektrinu, horák môžete zapáliť aj bez elektrického zapalovača. V tomto prípade sa priblížte k horáku s plameňom, stlačte príslušný otočný ovládač a otočte ho proti smeru hodinových ručičiek do maximálnej polohy.

Po inštalácii alebo zapnutí napájania po výpadku sa môže generator iskier aktivovat' automaticky. Je to normálne.

4.2 Vypnutie horáka

Pozrite si kapitoly týkajúce sa bezpečnosti.

5.1 Úspora energie

• Ak je to možné, vždy nádoby prikrývajte pokrievkami.
• Po zovretí kvapaliny znížte plameň, aby kvapalina iba mierne vrela. Používajte kuchynský riad s priemerom zodpovedajúcim veľkosti horákov.

Horák Priemery kuchynského riadu
Trojitý 180 - 260 mm
Stredne rýchly (ľavý zadný)	120 - 240 mm
Stredne rýchly (pravý zadný)	120 - 240 mm
Stredne rýchly (ľavý predný)	120 - 220 mm
Pomocný 80 - 180 mm

VAROVANIE

Uistite sa, že dná hrncov nie sú umiestnené nad otočnými ovládačmi. Ak sú otočné ovládače pod dnami hrncov, pôsobením plameňa sa zohrejú. Jednu varnú nádobu nikdy nedávajte na dva horáky.

6. OŠETROVANIE A ČISTENIE

VAROVANIE

Pozrite si kapitoly týkajúce sa bezpečnosti.

Uistite sa, že rukoväte nie sú nad horným okrajom varnej dosky. Uistite sa, že sú hrnce položené do stredu varných zón, aby bola zabezpečená maximálna stabilita a nižšia spotreba plynu.

Na varné zóny neklad'te nestabilné alebo poškodené nádoby, aby nedošlo k vylia-tiu pokrmu a zraneniu.

VAROVANIE

Nepoužívajte rozptylovač plameňa.

VAROVANIE

Pred čistením spotrebič vypnite a nechajte vychladnút'. Pred akýmikolvek čistiacimi prácami alebo údržbou odpojte spotrebič od elektrickej napájacej siete.

Škrabance a tmavé škvrny na povrchu neovplyvňujú funkčnost spotrebiča.

• V záujme jednoduchšieho čistenia varného panela je možné podstavce na hrnce odstránit'.
• Nečistoty zo smaltovaných dielov, viečok a koruniek odstráňte teplou mydlovou vodou a pred opätovným nasadením ich dôkladne osušte.
• Diely z nehrdzavejúcej ocele umyte vodou a utrite ich dosucha mäkkou handrou.
• Podstavce na varné nádoby nie sú určené na umývanie v umývačke riadu. Musíte ich umývat' ručne.
• Pri ručnom umývaní a sušení podstavcov na varné nádoby postupujte opatrne, pretože proces smaltovania niekedy zanecháva ostré hrany. V prípade potreby odstráňte odolné škvrny použitím čistiacej pasty.
• Po čistení skontrolujte, či sú podstavce umiestnené správne.
• Skontrolujte, či sú ramená podstavcov na hrnce umiestnené v strede horáka, aby horáky správne fungovali.
• Pri umiestňovaní podstavcov postupujte opatrne, aby ste zabránili poškodeniu hornej časti varného panela.

1. – Okamžite odstráňte: roztopený plast, plastovú fóliu a potraviny s obsahom cukru. – Spotrebič vypnite a nechajte ho vychladnút', až potom vyčistite: usadeniny vodného kameňa, škvrny od vody, mastné škvrny, lesklé farebné škvrny na kove. Použite špeciálny čistič na sklo alebo nehrdzavejúcu ocel.

2. Spotrebič vyčistite vlhkou handrou a malým množstvom čistiaceho pro-striedku.

3. Nakoniec utrite spotrebič dosucha čistou handričkou.

Pri nadmernom ohreve na nehrdzavejúcej oceli vznikajú škvrny. Vzhľadom na to nesmiete varit' v keramických, kameninových hrncoch ani na liatinových platniach.

6.1 Čistenie zapaľovacej sviečky

Funkciu zapaľovania zabezpečuje keramická zapaľovacia sviečka s kovovou elektródou. Tieto časti udržiavajte vždy čisté, aby ste predišli t’ažkostiam pri zapaľovaní, a kontrolujte, či nie sú otvory korunky horáka zanesené.

Pravidelne požiadajte svoje miestne servisné stredisko o kontrolu stavu rúrok na prívod plynu a regulátora, ak je namontovaný.

7. RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie
Pri zapaľovaní plynu chýba iskra	• Nie je k dispozícii elek-trické napätie	• Skontrolujte, či je spo-trebič zapojený a či je zapnuté elektrické na-pájanie.• Skontrolujte poistku. Ak sa poistka vypáli viackrát, opravu zverte kvalifikovanému elek-trikárovi.
• Kryt a korunka horáka	nie sú v správnej polo-he	• Skontrolujte, či sú kryt a korunka horáka v správnej polohe.
Plameň zhasína ihned’ po zapálení	• Termočlánok nie je do-statočne zohriaty	• Po zapálení plameňa držte ovládač stlačený približne 5 sekúnd.
Plameň horáka je nerov-nomerný	• Korunka horáka je up-chaná zvyškami potra-vín	• Skontrolujte, či nie je upchaná dýza a či ko-runka horáka nie je znečistená zvyškami potravín.

Pri výskyte problému sa najprv pokúste vyriešit' ho sami. Ak problém nedokážete odstránit' sami, zavolajte predajcu alebo servisné stredisko.

Ak ste spotrebič nepouživali správne alebo inštaláciu nevyko-nal autorizovaný technik, môže sa stat', že za návštevu pracovní-ka servisného strediska alebo predajcu budete musieť zaplatit', aj keď k poruche dôjde počas zá- ručnej doby.

Tieto údaje sú potrebné na rýchle a správne poskytnutie pomoci. Tieto údaje nájdete na dodanom typovom štítku.

- Popis modelu ......

Používajte iba originálne náhradné diely. Získate ich v autorizovanom servisnom stredisku alebo v autorizovaných predajňach s náhradnými dielmi.

7.1 Štítky dodané vo vrecku s príslušenstvom

Samolepiace štítky nalepte podľa nižšie uvedených pokynov:

1 Nalepte ho na záručný list a túto čast' pošlite.
2 Nalepte ho na záručný list a túto čast' si odložte.

3 Nalepte ho na návod na používanie.

8. INŠTALÁCIA

VAROVANIE

Pozrite si kapitoly týkajúce sa bezpečnosti.

VAROVANIE

Úkony podla nasledujúcich pokynov na inštaláciu, pripojenie a údržbu môže vykonat' výhradne vyškolený pracovník v súlade s platnými normami a miestnymi predpismi.

8.1 Prívod plynu

Zvoľte si pevné pripojenie alebo použite ohybnú rúrku z nehrdzavejúcej ocele v súlade s platnými predpismi. Ak použijete ohybné kovové rúrky, dávajte pozor, aby sa nedotýkali pohyblivých častí alebo aby neboli pokrútené a stlačené. Dávajte pozor aj pri kombinovaní varného panela a rúry.

Ubezpečte sa, že tlak prívodu plynu do spotrebiča zodpovedá odporúčaným hodnotám. Nastavitelná prípojka je upevnená k ústrednej prípojke plynu pomocou matice so závitom G 1/2". Dielce zaskrutkujte bez použitia sily, prípojku nastavte do požadovaného smeru a všetko dotiahnite.

Pre skvapalnený plyn použite držiak na gumenú hadičku. Vždy použite tesnenie. Potom pripojte spotrebič na prívod plynu.

– sa nemôže zahriat' na vyššiu ako izbo-vú teplotu, teda na viac ako 30 °C,

- nie je dlhšia ako 1 500 mm,

- nie je priškrtená,

– nie je napnutá ani stočená,

– sa nikde nedotýka ostrých hrán alebo rohov predmetov,

– možno lahko skontrolovať jej stav.

Kontrola stavu ohybnej hadice pozostáva z kontroly, či:

– na nej nie sú praskliny, zárezy, znaky obhorenia na koncoch, ale aj po celej dížke,

Po dokončení inštalácie sa uisti- te, že každý spoj správne tesní. Na kontrolu použite mydlový roz- tok, nie plameň!

8.2 Výmena dýz

1. Odstráňte podstavce na varné nádoby.
2. Odstráňte kryty a korunky z horáka.
3. Nástrčným klúčom 7 odstráňte dýzy a nahradťe ich dýzami potrebnými pre druh plynu, ktorý používate (po-zrite si tabulku v časti „Technické údaje“).
4. Namontujte všetky diely na miesto, pri inštalácii zvoľte opačný postup.
5. Typový štítok (nachádza sa v blízko-sti rúrky prívodu plynu) vymeňte za štítok pre nový druh privádzaného plynu. Tento štítok nájdete vo vrecku priloženom k spotrebiču.

Ak je tlak prívodu plynu premenlivý alebo sa líši od požadovaného tlaku, musíte na prívodnú plynovú rúrku namontovat' vhodný adaptér tlaku.

8.3 Nastavenie minimálnej úrovne

Úprava minimálnej úrovne horákov:

1. Zapálte horák.
2. Otočte ovládač do minimálnej polo- hy.
3. Vyberte ovládač.
4. Pomocou skrutkovača nastavte polohu obtokovej skrutky.

• Pri prechode zo zemného plynu G20 20 mbar (alebo zemného plynu G20 13 mbar ^4 ) na skvapalnený plyn úplne dotiahnite obtokovú skrutku.
• Pri prechode zo skvapalneného plynu na zemný plyn G20 20 mbar uvolnite obtokovú skrutku približne o 1/4 závitu (1/2 závitu pre trojitý horák).
• Pri prechode zo zemného plynu G20 20 mbar na zemný plyn G20 13 mbar ^4 uvoľnite obtokovú skrutku pri-bližne o 1/4 závitu (1/2 závitu pre troji-tý horák).
• Pri prechode zo skvapalneného plynu na zemný plyn G20 13 mbar ^4) uvoľnite obtokovú skrutku približne o 1/2 závitu (1 závit pre trojitý horák).
• Pri prechode zo zemného plynu G20 13 mbar ^4) na zemný plyn G20 20 mbar dotiahnite obtokovú skrutku pri-bližne o 1/4 závitu (1/2 závitu pre troji-tý horák).

VAROVANIE

Nakoniec skontrolujte, či plameň nezhasne pri rýchlom otočení ovládača z maximálnej do mini-málnej polohy.

8.4 Zapojenie do elektrickej siete

• Skontrolujte, či nominálne napätie, typ prúdu a príkon uvedené na štítku spotrebiča zodpovedajú parametrom elektrickej siete.
• Spotrebič sa dodáva s prívodným elektrickým káblom. Ku káblu treba pripojit' vhodnú zástrčku, ktorá zodpovedá zaťaženiu uvedenému na typovom štítku. Uistite sa, že ste zástrčku zapojili do správnej zásuvky.
  • Vždy používajte správne inštalovanú uzemnenú zásuvku.
• Uistite sa, že je napájací elektrický kábel po inštalácii prístupný.
• Pri odpájaní spotrebiča od elektrickej siete net'ahajte za prívodný kábel. Vždy t'ahajte za zástrčku.
• Ked' je spotrebič zapojený pomocou predlžovacieho kábla, adaptéra alebo rozvodky, hrozí nebezpečenstvo požiaru. Uistite sa, že uzemnenie vyhovuje štandardom a nariadeniam.
• Nenechajte napájací kábel nahriat' sa na teplotu vyššiu ako 90 °C.

Ak chcete napájací kábel vymenit', použite iba H05V2V2-F T90 alebo ekvivalentný typ. Skontrolujte, či zvolený kábel vyhovuje danému napätiu a pracovnej teplote. Žlto/zelený uzemňovací vodič musí byt' o približne 2 cm dlhší ako hnedý (alebo čierny) fázový vodič.

8.6 Zabudovanie

Spotrebič inštalujte iba do pracovnej dosky s rovným povrchom.

8.7 Možnosti zabudovania

Kuchynský dielec s dvierkami

Ochranná priečka nainštalovaná pod varným panelom sa musí jednoducho vyberat' a v prípade potreby zásahu servisného pracovníka musí byt' spotrebič jednoducho prístupný.

A) Odnímateľný panel

B) Priestor pre prípojky

chynská jednotka musí mat' otvory na nepretržitý prívod vzduchu. Elektrická prípojka varného panela a rúry sa musí z bezpečnostných dôvodov inštalovať samostatne aj preto, aby sa dala rúra z jednotky jednoducho vybrat'.

Kuchynský dielec s rúrou

Rozmery priestoru pre varný panel musia zodpovedat' príslušným údajom a ku-

9. TECHNICKÉ INFORMÁCIE

Rozmery varného panela

Šírka: 745 mm

DÍžka: 515 mm

Rozmery priestoru pre varný panel

Šírka: 560 mm

DÍžka: 480 mm

Tepelný výkon

Trojitý horák 3.8 kW
Stredne rýchly horák: 1.9 kW
Pomocný horák: 1.0 kW
CELKOVÝ VÝKON: G20 (2H) 20 mbar = 10.5 kWG30/G31 (3B/P) 30/30 mbar = 763 g/hG20 (2H) 13 mbar = 11 kW, iba pre Rusko
Elektrické napájanie: 230 V ~ 50 Hz
Kategória: II2H3B/P
Pripojenie plynu: G 1/2"
Prívod plynu: G20 (2H) 20 mbar
Trieda spotrebiča: 3
Priemery prívodov
Horák ∅ prívodu v 1/100 mm	Horák ∅ prívodu v 1/100 mm
Pomocný 28 Trojitý 56
Horák ∅ prívodu v 1/100 mm	Horák ∅ prívodu v 1/100 mm
Stredne rýchly 32

Plynové horáky pre ZEMNÝ PLYN G20 20 mbar

HORÁK NORMÁLNY VÝKON kW tryska 1/100 mm

Pomocný 1.0 70

Stredne rýchly 1.9 96

Rýchly 2.9 119

HORÁK	NORMÁLNY VÝ-KONkW	tryska1/100 mm	g/h
Pomocný 1.0 50 73
Stredne rýchly	1.9	71	138
Rýchly	2.7	86	196

Plynové horáky pre ZEMNÝ PLYN G20 13 mbar - iba Rusko

HORÁK	NORMÁLNY VÝKON kW	tryska 1/100 mm
Pomocný	1.0	149
Stredne rýchly	2.0	111
Rýchly	3.0	149

10. OCHRANA ŽIVOTNÉHO PROSTREDIA
