Tip produs	Aragaz cu cuptor electric
Înălțime	90 cm
Lățime	60 cm
Adâncime	60 cm
Greutate	48 kg
Alimentare plită	Gaz (G20/G30)
Alimentare cuptor	Electrică 230V/50Hz
Număr arzătoare	4 arzătoare pe gaz
Putere maximă totală plită	8,3 kW
Tip cuptor	Cuptor electric cu ventilare
Capacitate cuptor	65 litri
Aprindere	Electronică integrată
Dispozitive de siguranță	Termocuplu pe toate arzătoarele
Curățare și întreținere	Suprafețe emailate, grătare detașabile
Clasă energetică cuptor	A
Garanție	2 ani
Piese de schimb originale	Disponibile la centrele de service

Întrebări frecvente - HG755420UM AEG-ELECTROLUX

Ce tip de gaz este potrivit pentru acest aragaz?

Aragazul HG755420UM este pregătit pentru gaz metan (G20) sau GPL (G30). Verificați în manual instrucțiunile pentru conversie.

Cum se aprinde cuptorul?

Rotiți butonul cuptorului la temperatura dorită și apăsați butonul de aprindere electronică. Pentru modelele fără aprindere automată, folosiți un chibrit.

De ce arzătorul nu rămâne aprins?

Poate fi activat dispozitivul de siguranță termocuplu: țineți apăsat butonul timp de 5-10 secunde după aprindere pentru a încălzi termocuplul.

Cum se curăță plita?

Folosiți o cârpă moale și detergenți neabrazivi. Grătarele și capacele pot fi spălate în mașina de spălat vase.

Cuptorul nu se încălzește uniform: ce să fac?

Asigurați-vă că ventilatorul cuptorului funcționează. Nu deschideți des ușa. Dacă problema persistă, contactați asistența.

Care sunt dimensiunile de încastrare?

Dimensiunile standard sunt 90 cm înălțime, 60 cm lățime și 60 cm adâncime. Lăsați un spațiu de ventilație de cel puțin 5 cm în spate.

Cum se înlocuiește becul cuptorului?

Opriți alimentarea, deșurubați capacul de sticlă și înlocuiți cu un bec potrivit pentru temperaturi înalte (300°C, 25W).

Se pot folosi vase din fontă?

Da, cu condiția ca fundul să fie plat și să nu depășească diametrul arzătorului pentru a evita supraîncălzirea.

Unde găsesc piesele de schimb?

Piesele de schimb originale sunt disponibile la centrele de service autorizate AEG-Electrolux. Indicați modelul HG755420UM.

Care este consumul energetic al cuptorului?

Cuptorul are clasă energetică A cu un consum de aproximativ 0,85 kWh în modul ventilat. Datele precise sunt indicate pe eticheta energetică.

MANUAL DE UTILIZARE HG755420UM AEG-ELECTROLUX

Îți mulțumim că ai ales acest produs AEG. Am creat acest produs pentru a vă oferi performanțe impecabile, pentru mulți ani de acum inainte, cu tehnologii inovatoare care fac viața mai simplă - funcții pe care s-ar putea să nu le găsiți la aparatele obișnuite. Vă rugăm să alocați câteva minute cititului pentru a obține tot ce este mai bun din acest aparat.

Vizitați website-ul la:

Aici găsiți sfaturi privind utilizarea, broșuri, informații care vă ajută la rezolvarea unor probleme apărute și informații despre service: www.aeg.com

Înregistrați-vă produsul pentru a beneficia de servicii mai bune: www.aeg.com/productregistration

Cumpărați accesorii, consumabile și piese de schimb originale pentru aparatul dvs.: www.aeg.com/shop

SERVICIUL DE RELAȚII CU CLIENTȚII ȘI SERVICE

Vă recomandăm utilizarea pieselor de schimb originale.

Atunci când contactați unitatea de Service, asigurați-vă că aveți disponibile următoarele informații.

Informațiile pot fi găsite pe plăcuța cu datele tehnice. Model, PNC, Număr de serie.

Avertisment / Atenție-Informatii privind siguranța.

Informații și recomandări generale

Informații cu privire la mediul înconjurător

Ne rezervăm dreptul asupra efectuării de modificări.

1. INFORMATII PRIVIND SIGURANTA

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil dacă instalarea și utilizarea incorectă a aparatului provoacă răniri și daune. Păstrați întotdeauna instrucțiunile împreună cu aparatul pentru consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

AVERTIZARE

Risc de sufocare, de rănire sau de provocare a unei incapacități funcționale permanente.

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele fără cunoștințe sau experiență dacă sunt suprave-gheate de o persoană responsabilă pentru siguranța lor.
• Nu lăsați copiii să se joace cu aparatul.
• Nu lăsați la îndemâna copiilor ambalajul produsului.
• Nu lăsați copiii și animalele să se apropie de aparat atunci când acesta este în funcțiune sau când se răcește. Componentele accesibile sunt fierbinți.
• Dacă aparatul are un dispozitiv de siguranță pentru copii, vă recomandăm să-l activați.
• Curățarea și întreținerea curentă nu trebuie efectuate de copii nesupravegheați.

1.2 Aspecte generale privind siguranța

• Aparatul și părțile accesibile ale acestuia devin fierbinti pe durata utilizării. Nu atingeți elementele de încălzire.

• A nu se folosi aparatul prin intermediul unui cronometru extern sau cu un sistem telecomandat separat.

• Gătirea neasistată la plită folosind grăsimi sau ulei poate fi periculoasă și poate provoca un incendiu.

• Nu încercați niciodată să stingeți focul cu apă. Opriți aparatul și acoperiți flacăra cu un capac sau cu o pătură anti-incendiu.
• Nu depozitați nimic pe suprafețele de gătit.
• Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.
• Obiectele de metal, de ex. cuțitele, furculițele, lingurile și capacele nu trebuie puse pe suprafața plitei, deoarece se pot înfierbânta.

2. INSTRUCTIUNI PRIVIND SIGURANTA

Acest aparat este destinat următoarelor piețe: HR CZ IT RO SK

2.1 Instalarea

AVERTIZARE

Doar o persoană calificată trebuie să instaleze acest aparat.

• Îndepărtați toate ambalajele.
• Dacă aparatul este deteriorat, nu îl instalati sau utilizati.
• Respectați instrucțiunile de instalare furnizate împreună cu aparatul.

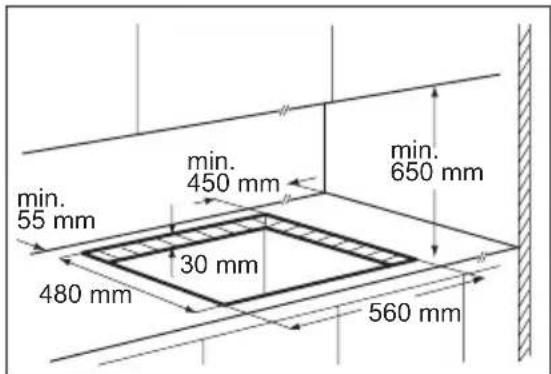

• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Procedați cu atenție sporită atunci când mutați aparatul deoarece acesta este greu. Purtați întotdeauna mănuși de protecție.
• Închideți etanș suprafețele tăiate cu un agent de etanșare pentru ca umezeala să nu umfle materialul.
• Protejati partea de jos a aparatului de abur și umezeală.
• Nu așezatii aparatul lângă o ușă sau sub o fereastră. Astfel, vasele fierbinti de pe aparat nu vor cădea atunci când ușa sau fereastra va fi deschisă.
• Dacă aparatul este așezat deasupra unor sertare, verificați dacă spațiul dintre partea de jos a aparatului și serta-

rul de sus este suficient pentru a permite circulația aerului.

- Baza aparatului poate deveni fierbinte. Vă recomandăm să instalați sub aparat un panou de separare ignifug pentru a preveni accesarea bazei acestuia.

Conexiunea la rețeaua electrică

AVERTIZARE

Risc de incendiu și de electrocu- tare.

• Toate conexiunile electrice trebuie realizate de câtre un electrician calificat.
• Aparatul trebuie legat la o priză cu împământare-CP.
• Înainte de a efectua orice tip de opera- tie, asigurați-vă că ați deconectat apa- ratul de la sursa de curent.
• Folosiți un cablu de alimentare electrică adecvat.
• Nu permiteți încâlcirea cablurilor elec-trice.

• Nu lăsați cablul de alimentare sau ștecherul (dacă există) să atingă aparatul fierbinte sau vase fierbinți atunci când conectați aparatul la prizele din vecinătate

• Verificați dacă aparatul a fost instalat corect. Cablurile de alimentare electrică și stecherele (dacă există) slăbite sau incorecte pot să provoace încălzirea excesivă a terminalului.

• Verificați dacă este instalată protecția la electrocutare.
• Pentru cablu, folosiți o clemă pentru reducerea tensionării
• Procedați cu atenție pentru a nu deteriora ștecherul (dacă există) sau cablul de alimentare electrică. Contactați centrul de service sau un electrician pentru a schimba un cablu de alimentare deteriorat.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschi-dere între contacte de cel puțin 3 mm.
• Folosiți doar dispozitive de izolare adecvate: întrerupătoare pentru protectția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecție împământare.

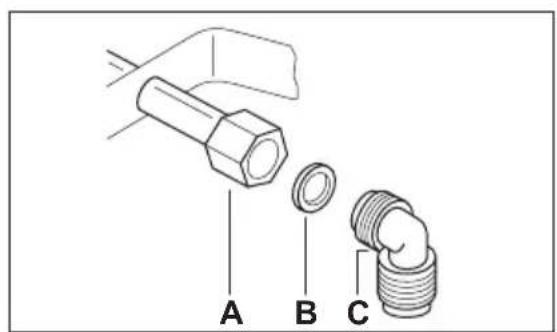

Racordul la gaz

- Toate racordurile la gaz trebuie realizate de câtre o persoană calificată.

- Verificați dacă aerul circulă în jurul aparatului.

- Informațiile despre alimentarea cu gaz se găsesc pe plăcuța de date tehnice.

- Acest aparat nu este conectat la un dispozitiv care să evacueze produsele rezultate în urma combustiei. Aparatul se racordează în conformitate cu reglementările în vigoare privind instalarea. Acordați o deosebită atenție la aspectele referitoare la o ventilație adecvată.

2.2 Utilizarea

AVERTIZARE

Risc de vătămare, arsuri sau de electrocutare.

• Utilizați acest aparat într-un mediu casnic.

• Nu modificati specificațiile acestui aparat.

• Nu lăsați aparatul nesupravegheat în timpul funcționării.

• Nu actionați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu puneți tacâmuri sau capace de oale pe zonele de gătit. Acestea devin fierbinti.
• După utilizare, opriți zona de gătit.
• Nu utilizați aparatul drept suprafață de lucru sau de depozitare.

AVERTIZARE

Pericol de explozie sau foc.

• Grăsimile și uleiul, atunci când sunt încălzite, pot elibera vapori inflamabili. Tineți flăcările sau obiectele încălzite departe de grăsimi și uleiuri atunci când gătiți.
• Vaporii pe care îi eliberează uleiul foarte fierbinte pot să se aprindă spontan.
• Uleiul folosit, care conține resturi de mâncare, poate lua foc la temperaturi mai mici decât uleiul care este utilizat pentru prima dată.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse adiacent sau deasupra acestuia.

AVERTIZARE

Pericol de deteriorare a aparatului.

• Nu tineți vase pe panoul de comandă.
• Nu permiteți evaporarea completă a li-chidului din vase.
• Nu activați zonele de gătit dacă pe acestea nu se află vase sau vasele sunt goale.
• Nu puneti folie din aluminiu pe aparat.
• Nu permiteți lichidelor acide, precum oțetul, sucul de lămâie sau agenții detartranți să intre în contact cu plita. Aceste produse pot conduce la apariția de zone mătuite.
• Asigurați o bună ventilare a camerei în care aparatul este instalat.
• Nu blocați fantele de ventilatie.
• Folosiți doar vase stabile cu forma corectă și diametrul mai mare decât dimensiunile arzătoarelor. Există riscul

de supraîncălzire și fisurare a plăcii de sticlă (dacă este disponibilă).

• Când rotiți brusc butonul de la poziția de maxim la cea de minim asigurați-vă că flacăra nu se stinge.
• Pozitionați vasele central pe inele și nu le lăsați să iasă în afara marginii suprafeței de gătit.
• Utilizați doar accesoriiile furnizate împreună cu aparatul.
• Nu instalați adaptoare de flacără pe arzător.

2.3 Întreținerea și curățarea

AVERTIZARE

Pericol de deteriorare a aparatului.

- Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.

• Nu folositi apă pulverizată și abur pentru curățarea aparatului.
• Nu curățați arzătoarele în mașina de spălat vase.
• Curățați aparatul cu o lavetă moale, umedă. Utilizați numai detergenți neutri. Nu folosiți produse abrazive, bureți abrazivi, solventi sau obiecte metalice.

2.4 Aruncarea la gunoi

AVERTIZARE

Risc de rănire sau de sufocare.

• Contactați autoritatea locală pentru informații privind aruncarea adecvată a acestui aparat.
• Deconectați aparatul de la sursa de alimentare.
• Tăiați cablul electric și îndepărtați-l.
• Turtiți tevile externe de gaz.

3. DESCRIEREA PRODUSULUI

3.1 Configurația plitei de gătit

1 Arzător semi-rapid
2 Arzător semi-rapid
3 Arzător cu triplă coroană
4 Arzător semi-rapid
5 Arzător auxiliar
6 Butoane de comandă

3.2 Butoane de comandă

Simbol Descriere

fără alimentare cu gaz / poziție Oprit

poziție aprindere / alimentare maximă cu gaz

Simbol Descriere

alimentare minimă cu gaz

4. UTILIZAREA ZILNICĂ

AVERTIZARE

Consultați capitolele privind Sigu- ranța.

4.1 Aprinderea arzătorului

AVERTIZARE

Aveți grijă deosebită în timp ce lucrați cu foc deschis în bucătărie. Producătorul nu își asumă nicio responsabilitate în cazul utilizării necorespunzătoare a flăcării

Întotdeauna aprindeți arzătorul înainte de a pune vasul.

Pentru a aprinde arzătorul:

1. Rotiți butonul de control în sens anterior la poziția de maxim ( ☆ ) și apăsati-l.
2. Tineți butonul de control apăsat aproximativ 5 secunde; acest lucru va permite termocuplului să se încălzească. În caz contrar alimentarea cu gaz va fi întreruptă.
3. Reglați flacăra după ce este constantă.

Dacă după câteva încercări arzătorul nu se aprinde, verificați dacă arzătorul și capacul său sunt corect poziționate.

A) Capac și coroană arzător

B) Termocuplu

Nu țineți apăsat butonul de control mai mult de 15 secunde. Dacă arzătorul nu se aprinde după 15 secunde, eliberați butonul de control, rotiți-l pe poziția "off" (oprit) și încercați să aprindeți din nou arzătorul după cel puțin 1 minut.

În lipsa curentului electric, puteți aprinde arzătorul fără dispozitivul electric; în acest caz, apropiati o flacără de arzător, apăsați butonul respectiv și rotiți-l în sens anțiorar până când ajunge pe poziția de maxim.

Dacă arzătorul se stinge din în-tâmplare, rotiți butonul de control pe poziția "off" (oprit) și încercați să aprindeți arzătorul din nou după cel puțin 1 minut.

Generatorul de scântei poate porni automat în momentul în care porniți sursa de curent, după instalare sau după o pană de curent. Acest lucru este normal.

4.2 Stingerea arzătorului

Pentru a stinge flacăra, rotiți butonul pe simbolul ●.

5. SFATURI UTILE

AVERTIZARE

Consultați capitolele privind Sigu- ranța.

5.1 Economia de energie

• Pe cât posibil, acoperiți întotdeauna vasele cu capace.
• Când lichidul începe să fiarbă, reduce- ți intensitatea flăcării astfel încât lichidul să fiarbă liniștit.
  Folosiți vase cu diametre cores- punzătoare cu dimensiunile arzătoarelor.

Arzător Diametre pentru vase
Triplă co-roană	180 - 260 mm
Semi-rapid (stânga spate)	120 - 240 mm
Semi-rapid (dreapta spate)	120 - 240 mm
Semi-rapid (stânga față)	120 - 220 mm
Auxiliar 80 - 180 mm

AVERTIZARE

Partea inferioară a cratițelor nu trebuie să se afle peste butoanele de comandă. În caz contrar, flacăra va încălzi butoanele de comandă.

Nu aşezati acelaşi vas pe două arzătoare.

6. ÎNGRIJIREA ŞI CURĂȚAREA

AVERTIZARE

Consultați capitolele privind Sigu- ranța.

AVERTIZARE

Micşorați întotdeauna flacăra sau opriți-o înainte de a lua vasele de pe arzător.

Nu puneți toartele vasului deasupra marginii frontale a plitei de gătit. Puneți vasele în poziție centrală pe inelele arzătoarelor pentru a avea o stabilitate maximă și pentru a reduce consumul de gaz.

Pentru a preveni răsturnarea și accidentele, nu puneți vase instabile sau deteriorate pe inele.

AVERTIZARE

Nu folosiți un difuzor de flacără.

AVERTIZARE

Înainte de curățare, opriți cuptorul și lăsați-l să se răcească. Înainte de a efectua operații de curățare sau de întreținere, deco-nectați aparatul de la sursa de alimentare cu energie electrică.

Zgârieturile sau petele închise la culoare de pe suprafața plitei nu au niciun efect asupra modului de funcționare al aparatului.

• Pentru a curăța cu ușurință plita puteți scoate suporturile pentru vase.
• Pentru a curăța piesele emailate, capacul și coroana, spălați-le cu apă caldă și săpun și uscați-le atent înainte de a le pune la loc.
• Spălați elementele din oțel inoxidabil cu apă, după care uscați-le cu o lavetă moale.
• Suporturile pentru vase nu sunt potrivite pentru spălarea în mașina de spălat vase. Acestea trebuie spălate cu mâna.
• Când spălați manual suporturile pentru vase, procedați cu atenție la usca-rea acestora, deoarece procesul de emailare poate lăsa uneori margini du-re. Dacă este necesar, înlăturați pete-le persistente folosind pastă de curățat.
• Asigurați-vă că așezați corect suporturile pentru vase după ce le-ați curățat.
• Pentru o funcționare corectă a arzătoarelor, asigurați-vă că brațele suporturilor pentru vase se află în centrul arzătorului.
• Pentru a preveni deteriorarea suprafe- ței plitei, procedați cu atenție când reașezați suporturile pentru vase.

După curățare, uscați aparatul cu o lavetă moale.

Înlăturarea murdăriei:

1. – Înlăturați imediat: plasticul topit, foliile de plastic și alimentele care conțin zahăr.
   – Opriți aparatul și lăsați-l să se răcească înainte de a curăța: de-puneri de calcar, pete de apă și de grăsime, decolorări metalice strălucitoare. Utilizați un curățitor special pentru sticlă sau oțel inoxidabil.

2. Curățați aparatul cu o lavetă umedă și puțin detergent.

3. La final uscați aparatul stergându-I cu o lavetă curată.

Oțelul inoxidabil își poate pierde luciul dacă este încălzit prea mult. Cu acest aparat nu este permis gătitul în vase din ceramică, oale din lut sau tigăi din fontă.

6.1 Curățarea bujiei cu scânteie

Această funcție este obținută prin intermediul unei bujii ceramice cu aprindere cu un electrod de metal. Păstrați aceste componente foarte curate, pentru a evita aprinderea cu dificultate, și verificați ca găurile coroanei arzătorului să nu fie astupate.

6.2 Întreținerea periodică

Cereți periodic service-ului autorizat local să verifice starea de funcționare a țevii de alimentare cu gaz și a regulatorului de presiune, dacă este prevăzut.

7. DEPANARE

Problemă Cauză posibilă Soluție
Nu se produce scânteie pentru aprinderea gazului	• Nu există alimentare cu curent	• Asigurați-vă că unitatea este conectată la sursa de energie elec-trică și este pornită.• Verificați siguranța. Dacă siguranța declanșează mai mult decât o dată, adresați-vă unui electrician cali-ficat.
• Capacul și coroana	arzătorului sunt așeza-te neuniform	• Capacul și coroana arzătorului trebuie să fie așezate în pozițiile corecte.
Flacăra se stinge imediat după aprindere	• Termocuplul nu se încălzește suficient	• După aprinderea flăcării, țineți apăsat butonul de comandă a gazului timp de aproxi-mativ 5 secunde.
Flacără nu este con-stantă	• Coroana arzătorului este blocată cu resturi de alimente	• Verificați dacă injectorul principal nu este blocat și coroana arzătorului nu este ob-strucționată de resturi alimentare.

Dacă apare o defectiune, încercați mai întâi să găsiți singuri o soluție a problemei. Dacă nu puteți găsi singuri o soluție a problemei, contactați distribuitorul dvs. sau centrul de service local.

Dacă ați utilizat aparatul în mod greșit, sau dacă instalarea nu a fost efectuată de un tehnician autorizat, este posibil ca vizita tehnicianului de service sau a distribuitorului să nu fie gratuită, chiar și pe durata perioadei de garanție.

Pentru a vă putea ajuta în mod rapid și corect sunt necesare următoarele date.

Aceste date sunt menționate pe plăcuța cu datele tehnice.

• Descrierea modelului ......
• Numărul produsului (PNC) ....
• Numărul de serie (S.N.) ...... Utilizați numai piese de schimb originale. Acestea sunt disponibile la centrul de service și la magazinele cu piese de schimb autorizate.

7.1 Etichete furnizate împreună cu punga de accesorii

Lipiți etichetele adezive conform celor indicate mai jos:

1 Lipiți pe documentul de garanție și trimiteți această parte
2 Lipiți pe documentul de garanție și păstrați această parte

3 Lipiți pe manualul de instrucțiuni

8. INSTALAREA

AVERTIZARE

Consultați capitolele privind Sigu- ranța.

AVERTIZARE

Următoarele instrucțiuni referitoare la instalare, conectare și întreținere trebuie efectuate de personal calificat, în conformitate cu standardele și reglementările locale în vigoare.

8.1 Racordul la gaz

Alegeti racorduri rigide sau utilizati o teavă flexibilă din oțel inoxidabil conformă cu reglementările în vigoare. Dacă utilizati tevi metalice flexibile, procedați cu atenție pentru ca acestea să nu intre în contact cu părțile mobile și să nu fie strivite. De asemenea, procedați cu atenție când plita este montată împreună cu un cuptor.

Presiunea de alimentare cu gaz a aparatului trebuie să respecte valorile recomandate. Racordul ajustabil este fixat de capătul conductei cu ajutorul unei piulițe filetate G 1/2". Înșurubați piesele fără a le forța, reglați racordul în direcția necesară și strângeți toate piesele.

A) Capăt al axului cu piuliță
B) Maşină de spălat rufe
C) Cot

Gaz lichefiat

Folosiți suportul furtunului din cauciuc pentru gaz lichefiat. Montați întotdeauna

garnitura. După aceea continuați racordarea la gaz.

Racordul flexibil este gata de montare dacă:

• nu poate ajunge la o temperatură mai mare decât cea a camerei (30 °C);
• nu este mai lung de 1500 mm;
  – nu este strangulat în niciun loc;
  – nu este supus la tracțiune sau torsiune;
  – nu intră în contact cu muchii sau colțuri ascuțite;
• poate fi examinat cu ușurință pentru a-i verifica starea.
  Inspectarea stării racordurilor flexibile constă în verificarea următoarelor aspecte:
  – să nu prezinte crăpături, tăieturi, urme de arsuri la capete sau pe lungimea sa;
  – materialul să nu fie rigidizat și să pre-zinte elasticitatea sa normală;
  – colierele să nu fie ruginite;
  – să nu fi depășit termenul de garanție. Dacă observați defecte, nu reparați țea- va, ci înlocuiți-o.

După ce instalarea s-a terminat, verificați etanșeitatea corectă a fiecărui racord de țeavă. În acest sens folosiți o soluție de apă și săpun, nu flacără deschisă!

8.2 Înlocuirea injectoarelor

1. Scoateți suporturile pentru vase.
2. Scoateți capacele și coroanele arzătoarelor.
3. Scoateți injectoarele cu o cheie tubulară de 7 și înlocuiti-le cu cele necesare pentru tipul de gaz utilizat (consultați tabelul din capitolul "Informații tehnice").
4. Asamblati piesele, urmând aceeași procedură în ordine inversă.
5. Înlocuiti plăcuța cu datele tehnice (aflată lângă țeava de alimentare cu gaz) cu cea corespunzătoare noului tip de gaz. Această plăcuță se găsește în pachetul livrat împreună cu aparatul.

Dacă presiunea gazului este variabilă sau diferită de presiunea necesară, tre-

3)

numai pentru Rusia

buie montat un regulator de presiune corespunzător pe țeava de alimentare cu gaz.

8.3 Reglarea nivelului minim

Pentru reglarea nivelului minim al arzătoarelor:

1. Aprindeți arzătorul.
2. Rotiți butonul pe poziția de minim.
3. Scoateți butonul.
4. Reglați poziția șurubului de by-pass cu o șurubelniță subțire.

• Dacă treceți de la gaz natural (de la rețea) G20 de 20 mbar (sau gaz natural de G20 de 13 mbar ^3 ) la gaz lichefiat (îmbuteliat), înfiletați complet şurubul de by-pass.
• Dacă schimbați de la gaz lichefiat (îm-buteliat) la gaz natural G20 20 mbar, desfaceți şurubul bypassului cu circa 1/4 de tură (1/2 de tură pentru un arzător cu triplă coroană).
• Dacă schimbați de la gaz natural (de la rețea) G20 20 mbar la gaz natural (de la rețea) G20 13 mbar, ^3) desfaceți şurubul bypassului cu circa 1/4 de tură (1/2 de tură pentru un arzător cu triplă coroană).
• Dacă se trece de la gaz lichefiat la gaz natural (de la rețea) G20 13 mbar ^3 ), slăbiți şurubul de by-pass cu circa 1/2 de tură (1 tură pentru un arzător cu triplă coroană).
• Dacă schimbați de la gaz natural (de la rețea) G20 13 mbar ^3) la gaz natural (de la rețea) G20 20 mbar strângeți şurubul bypassului cu circa 1/4 de tură (1/2 de tură pentru un arzător cu triplă coroană).

AVERTIZARE

Când rotiți brusc butonul de la poziția de maxim la cea de minim asigurați-vă că flacăra nu se stinge.

8.4 Conexiunea la rețeaua electrică

• Verificați dacă tensiunea nominală și tipul de energie electrică specificate pe plăcuța cu datele tehnice coincid cu tensiunea și puterea rețelei electri-ce locale.
• Acest aparat este livrat împreună cu un cablu de alimentare electrică. Cablul trebuie să fie livrat cu un ștecher adecvat care să poată suporta sarcina indicată pe plăcuța cu datele tehnice. Asigurați-vă că ați introdus ștecherul într-o priză adecvată.
• Utilizați întotdeauna o priză cu protecție (cu împământare -CP) contra electrocutării, montată corect.
• Asigurați-vă că priza poate fi accesată după instalare.
• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de ștecher.
• Există un pericol de incendiu dacă aparatul este conectat prin intermediul unui prelungitor, adaptor sau triplustecher. Verificați dacă legătura la masă este făcută în conformitate cu standardele și reglementările.
• Nu permiteți încălzirea cablului de alimentare la temperaturi mai mari de 90° C.

Asigurați-vă că ați conectat cablul albastru neutru la borna marcată cu litera "N". Conectați cablul maro (sau negru) de fază la borna marcată cu litera "L". Cablul de fază trebuie menținut conectat permanent.

8.5 Înlocuirea cablului de conectare

Pentru a înlocui cablul de conectare, utilizati doar tipul H05V2V2-F T90 sau echivalent. Secțiunea cablului trebuie să suporte tensiunea și temperatura de lucru. Firul galben/verde de împământare trebuie să fie cu aproximativ 2 cm mai

lung decât firul de fază maro (sau negru).

8.6 Încorporarea în mobilier

Instalați aparatul doar pe un blat de lucru cu suprafață plată.

8.7 Posibilități de încorporare

Dulap de bucătărie cu ușă

Panoul instalat sub plită trebuie să fie ușor de scos și să permită accesul facil în cazul în care este necesară o intervenție de asistență tehnică.

A) Panou demontabil
B) Spațiu pentru conexiuni

Element de mobilier de bucătărie cu cuptor

Dimensiunile locașului plitei trebuie să fie conforme cu instrucțiunile, iar mobilie-

rul de bucătărie trebuie prevăzut cu orificii de aerisire pentru a permite un aflux continuu de aer. Conexiunea electrică a plitei se instalează separat de cea a cuptorului din motive de siguranță și pentru a permite o scoatere ușoară a cuptorului din mobilier.

9. INFORMATII TEHNICE

Dimensiunile plitei

Lățime: 745 mm

Lungime: 515 mm

Dimensiunile cavității plitei

Lățime: 560 mm

Lungime: 480 mm

Absorbția de căldură

Arzător cu triplă coroană 3.8 kW

Arzător semi-rapid: 1.9 kW

Arzător auxiliar: 1.0 kW

PUTERE TOTALĂ: G20 (2H) 20 mbar = 10.5 kWG30/G31 (3B/P) 30/30 mbar = 763 g/hG20 (2H) 13 mbar = 11 kW, doar pentru Rusia

Alimentare electrică: 230 V ~ 50 Hz

Categoria: II2H3B/P

Racordul la gaz: G 1/2"

Alimentare cu gaz: G20 (2H) 20 mbar

Clasa aparatului: 3

Diametre de by-pass

Arzător ∅ By-pass în1/100 mm	Arzător ∅ By-pass în1/100 mm
Auxiliar 28 Triplă coroană 56
Semi-rapid 32

Arzătoare de gaz pentru GAZ NATURAL (de la rețea) G20 20 mbar

ARZĂTOR PUTERE NORMALĂ kW Duză (inj.) 1/100 mm

Auxiliar 1.0 70

Semi-rapid 1.9 96

Rapid 2.9 119

Arzătoare de gaz pentru GPL G30/G31 30/30 mbar

ARZĂTOR	PUTERE NOR-MALĂkW	Duză (inj.)1/100 mm	g/h
Auxiliar 1.0	50 73
Semi-rapid	1.9	71	138
Rapid	2.7	86	196

Arzătoare de gaz pentru GAZ NATURAL (de la rețea) G20 13 mbar - numai pentru Rusia

ARZĂTOR	PUTERE NORMALĂ ÎN KW	inj. 1/100 mm
Auxiliar	1.0	149
Semi-rapid	2.0	111
Rapid	3.0	149

10. PROTEJAREA MEDIULUI ÎNCONJURĂTOR

Reciclați materialele marcate cu simbolul ⚙. Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și

electrocasnice. Nu aruncați aparatele marcate cu acest simbol împreună cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați administrația orașului dvs.

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE 59
2. BEZPEČNOSTNÉ POKYNY 60
3. POPIS VÝROBKU 62
4. KAŽDODENNÉ POUŽÍVANIE 63
5. UŽITOČNÉ RADY A TIPY 64
6. OŠETROVANIE A ČISTENIE 64
7. RIEŠENIE PROBLÉMOV 66
8. INŠTALÁCIA 67
9. TECHNICKÉ INFORMÁCIE 70

PRE DOKONALÉ VÝSLEDKY
