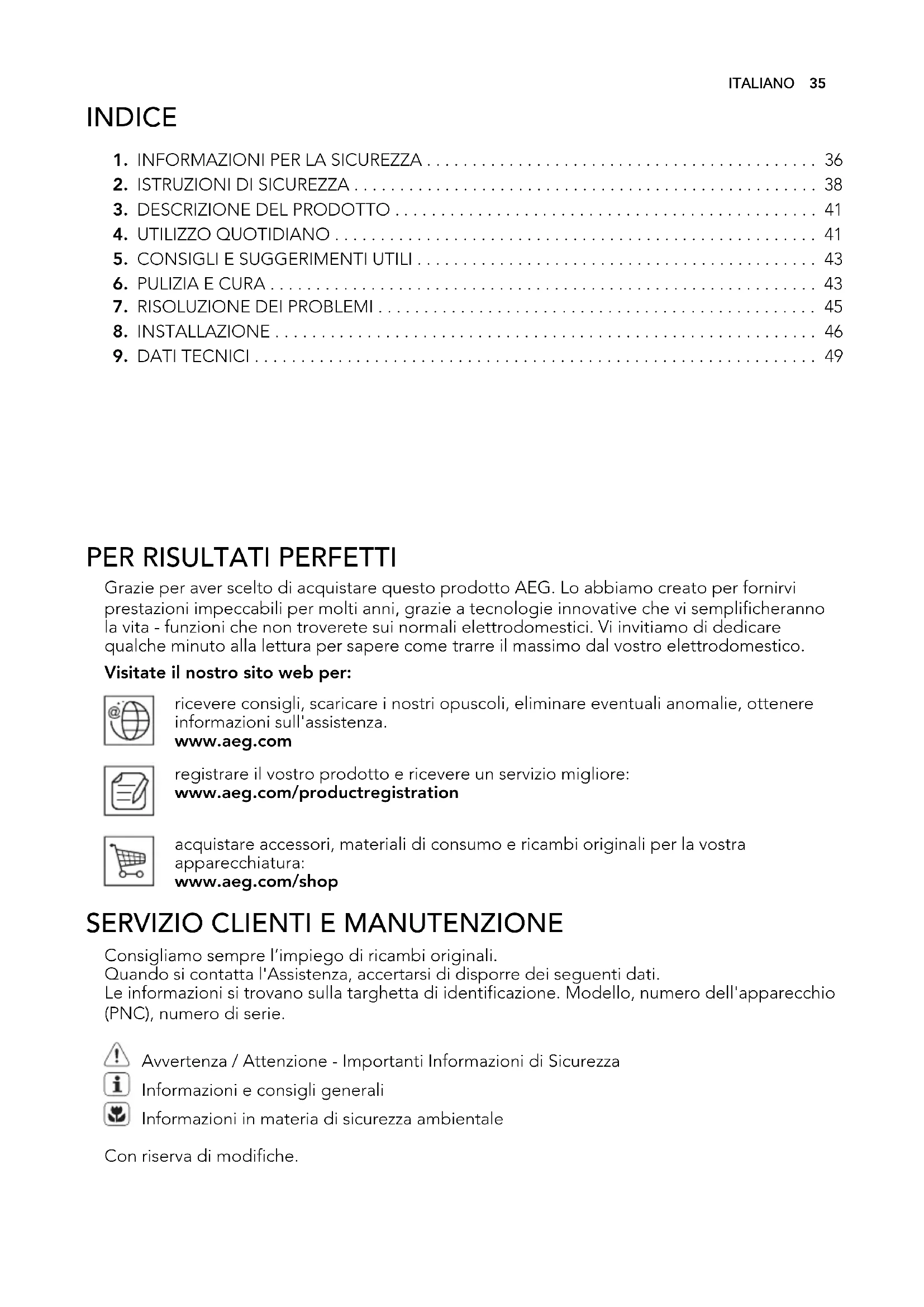

MANUALE UTENTE HG995440XB AEG-ELECTROLUX

1. INFORMAZIONI PER LA SICUREZZA 36
2. ISTRUZIONI DI SICUREZZA 38
3. DESCRIZIONE DEL PRODOTTO 41
4. UTILIZZO QUOTIDIANO 41
5. CONSIGLI E SUGGERIMENTI UTILI 43
6. PULIZIA E CURA 43
7. RISOLUZIONE DEI PROBLEMI 45
8. INSTALLAZIONE 46
9. DATI TECNICI 49

PER RISULTATI PERFETTI

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.aeg.com

registrare il vostro prodotto e ricevere un servizio migliore: www.aeg.com/productregistration

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura. Tenere lontani dall'apparecchiatura i bambini incustoditi sotto i 3 anni.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l'apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
• La pulizia e gli interventi di manutenzione non devo- no essere eseguiti dai bambini senza supervisione.

1.2 Avvertenze di sicurezza generali

- L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso Non toccare le resistenze.

• Non utilizzare un timer esterno o un sistema di controllo remoto distinto per mettere in funzione l'apparecchiatura.
• Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
• Non tentare mai di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
• Non conservare nulla sulle superfici di cottura.
• Non usare dispositivi per la pulizia a vapore per pulire l'apparecchiatura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.
• Se la superficie in vetro presenta delle crepe, spegnere l'apparecchiatura per evitare il rischio di scossa elettrica.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.
• Quando l'apparecchiatura è collegata direttamente all'alimentazione elettrica, è necessario un interrutto-re isolante onnipolare. È necessario che l'apparec-chiatura si scolleghi completamente dalla rete confor-memente alle condizioni della categoria III relativa al-la sovratensione. Il cavo di terra è escluso.
• Quando si collega il cavo di alimentazione, assicurarsi che non sia a contatto diretto (ad es. mediante l'im-piego di manicotti di isolamento) con parti che pos- sono raggiungere temperature superiori ai 50°C.

• In caso di rottura del vetro della piastra:

• spegnere immediatamente tutti i bruciatori e le resistenze elettriche, quindi staccare l'apparecchiatura dalla rete elettrica.

• Non toccare la superficie dell'apparecchiatura.
• Non utilizzare l'apparecchiatura.

2. ! ISTRUZIONI DI SICUREZZA

Questa apparecchiatura è adatta ai

seguenti mercati: FR IT ZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• È necessario rispettare la distanza minima dalle altre apparecchiature.
• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.
• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
• Proteggere la base dell'apparecchiatura da vapore e umidità.
• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.
• La base dell'apparecchiatura può surriscaldarsi. Si consiglia di prevedere un pannello divisorio in materiale non infiammabile al di sotto dell'apparec-

chiatura per rendere inaccessibile la base.

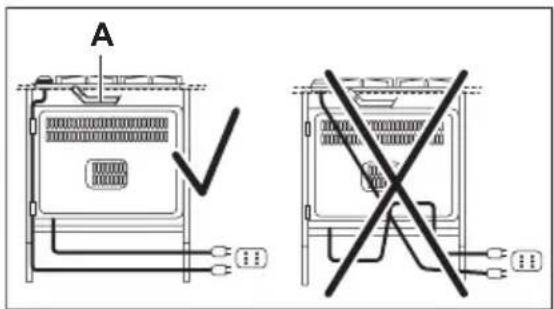

Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato.
  • L'apparecchiatura deve disporre di una messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia disinserita dalla rete elettrica.
• Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si aggroviglino.
• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine
• Verificare che l'apparecchiatura sia installata correttamente. Un collegamento elettrico o una spia lenti (ove previsti) potrebbe far diventare il terminale incandescente.
• Assicurarsi che la protezione da scosse elettriche sia installata.
• Utilizzare il morsetto fermacavo sul cavo.

• Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il Centro di Assistenza o un elettricista qualificato per sostituire un cavo danneggiato.

• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

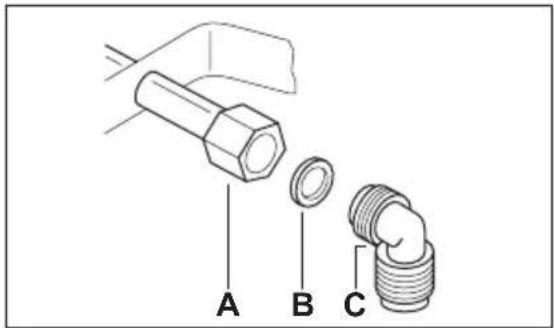

Collegamento gas

• Tutti i collegamenti del gas devono essere eseguiti da una persona qualificata.
• Prima di procedere con l'installazione, verificare che le condizioni di distribuzione locale (pressione e tipo di gas) e i valori preimpostati dell'apparecchiatura siano compatibili.
• Adottare le misure necessarie per garantire una corretta circolazione d'aria intorno all'apparecchiatura.
• Le informazioni relative all'alimentazione del gas si trovano sulla targhetta dei dati.
• La presente apparecchiatura non è collegata a un dispositivo per l'evacuazione dei residui di combustione. Assicurarsi di collegare l'apparecchiatura conformemente alle disposizioni vigenti sull'installazione. Fare attenzione ai requisiti relativi ad un'adeguata ventilazione.

2.2 Utilizzo

AVVERTENZA!

Rischio di lesioni, scottature o scosse elettriche.

• Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzo.
• Utilizzare l'apparecchiatura in un ambiente domestico.
• Non apportare modifiche alle specifiche di questa apparecchiatura.

• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.

• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.

• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventa-re roventi.
• Spegnere la zona di cottura dopo ogni utilizzo.
• Non utilizzare l'apparecchiatura come superficie di lavoro o come piano di appoggio.
• Se la superficie dell'apparecchiatura presenta delle incrinature, scollegare immediatamente l'apparecchiatura dall'alimentazione per evitare scosse elettriche.
• Un alimento immerso nell'olio molto caldo può provocare degli schizzi.

AVVERTENZA!

Si può verificare un'esplosione o un incendio.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
• L'olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Non poggiare pentole calde sul pannello dei comandi.
• Non esporre al calore pentole vuote.
• Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
• Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.

• Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.

• Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati può graffiare il vetro o la vetroceramica. Per spostare questi oggetti sollevarli sempre dalla superficie di cottura.

• L'apparecchiatura è destinata solo alla cottura. Non utilizzare l'apparecchiatura per altri scopi come per esempio il riscaldamento di un ambiente.
• Un'apparecchiatura per cottura a gas produce calore e umidità. Provvedere ad un'adeguata ventilazione nell'ambiente in cui si trova l'apparecchiatura.
• Assicurarsi che le aperture di ventilazione non siano ostruite.
• Se si prevede un impiego prolungato e intenso dell'apparecchiatura, può essere necessaria un'ulteriore fonte di aerazione, per esempio l'apertura di una finestra o un sistema più efficace, come l'aumento del livello di ventilazione meccanica, ove presente.
• Utilizzare solo pentole stabili, di forma corretta e con un diametro superiore alle dimensioni dei bruciatori. La lastra di vetro (ove presente) può surriscal-darsi e rompersi.
• Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola dalla posizione massima a quella minima.
• Accertarsi che le pentole si trovino al centro degli anelli e non tocchino i bordi della superficie di cottura.
• Usare esclusivamente gli accessori in dotazione all'apparecchiatura.

- Non utilizzare un diffusore di fiamma sul bruciatore.

2.3 Pulizia e manutenzione

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
  • Non pulire i bruciatori in lavastoviglie.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.

2.4 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Appiattire i tubi del gas esterni.

3. DESCRIZIONE DEL PRODOTTO

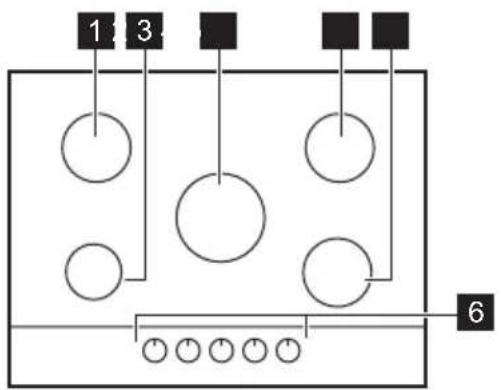

3.1 Disposizione della superficie di cottura

1 Bruciatore semi rapido
2 Bruciatore ausiliario
3 Bruciatore a tripla corona
4 Bruciatore semi rapido
5 Bruciatore semi rapido
6 Manopole di regolazione

3.2 Manopole di controllo

Simbolo Descrizione
	Manca l'alimentazione del gas/posizione off
	Posizione di accensione / alimentazione massima del gas

Simbolo Descrizione
	Alimentazione minima del gas

4. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

4.1 Accensione del bruciatore

AVVERTENZA!

Fare attenzione in fase di utilizzo di fiamme libere all'interno della cucina. Il costruttore declina qualsiasi responsabilità in caso di cattivo utilizzo delle fiamme.

Accendere sempre il bruciatore prima di posizionare le pentole.

Accensione del bruciatore:

1. Premere verso il basso la manopola di regolazione e ruotarla in senso antiorario fino a farle raggiungere la posizione massima (☆).
2. Mantenere premuta la manopola di regolazione per circa 10 secondi per far riscaldare la termocoppia. In caso

contrario, la fornitura di gas verrà interrotta.

1. Regolare la fiamma, dopo che si è stabilizzata.

Se il bruciatore non si accende dopo alcuni tentativi, controllare che la corona e lo spartifiamma siano correttamente posizionati.

Ciascuna manopola di regolazione ha una luce, che si accende quando la manopola viene girata.

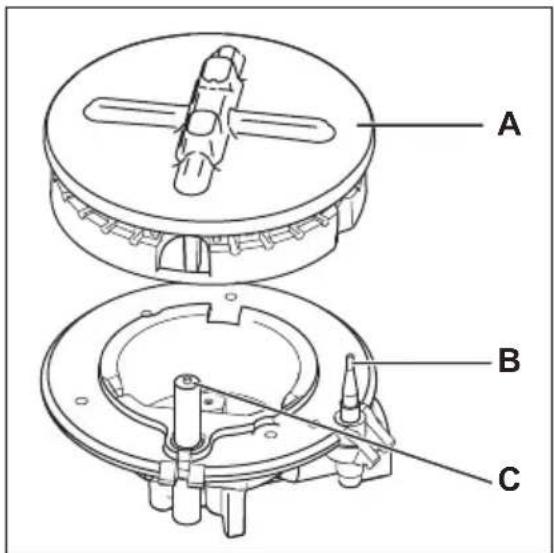

A B C

A) Spartifiamma del bruciatore e corona

B) Termocoppia

C) Candela di accensione

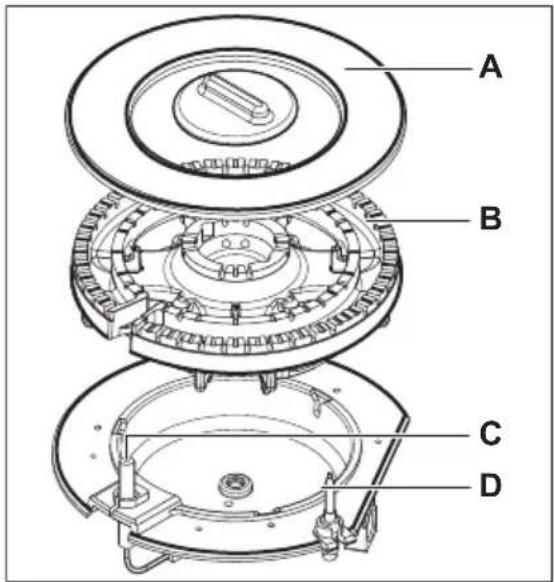

A B C D

A) Spartifiamma bruciatore

B) Corona bruciatore

C) Candela di accensione

D) Termocoppia

AVVERTENZA!

Non tenere la manopola di regolazione premuta per oltre 15 secondi.

Se il bruciatore non si accende dopo 15 secondi, rilasciare la manopola di regolazione, ruotarla in posizione off e attendere almeno 1 minuto prima di tentare di riaccendere il bruciatore.

In assenza di elettricità, è possibile accendere il bruciatore senza utilizzare il dispositivo elettrico; in tal caso sarà sufficiente avvicinarsi al bruciatore con una fiamma, premere verso il basso la relativa manopola e ruotarla in senso antiorario verso la posizione di massimo rilascio del gas.

Nel caso in cui il bruciatore si dovesse spegnere, ruotare la manopola di controllo in posizione Off per cercare di riaccendere il bruciatore dopo almeno 1 minuto.

Il generatore di scintille si avvia in modo automatico all'accensione delle prese, dopo l'installazione o dopo un'interruzione di corrente. Non si tratta di un'anomalia.

4.2 Spegnimento del bruciatore

Per spegnere la fiamma, ruotare la manopola sul simbolo ●.

AVVERTENZA!

Ridurre o spegnere sempre la fiamma prima di rimuovere le pentole dal bruciatore.

5. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Per risparmiare energia

• Se possibile, coprire sempre le pentole con il relativo coperchio.
• Quando il liquido inizia a bollire, ab- bassare la fiamma per provocare una lenta ebollizione del liquido.

AVVERTENZA!

Usare pentole con diametro adatto alle dimensioni dei bruciatori.

Bruciatore Diametro
	delle pentole
Tripla corona 180 - 260 mm
Semi rapido (posteriore sinistro)	120 - 240 mm
Semi rapido (posteriore destro)	120 - 240 mm
Semi rapido (anteriore destro)	120 - 220 mm
Ausiliario 80 - 180 mm

AVVERTENZA!

Sui bruciatori a gas, non usare pentole in ghisa, teglie in terracotta, grill o piastre tostapane.

AVVERTENZA!

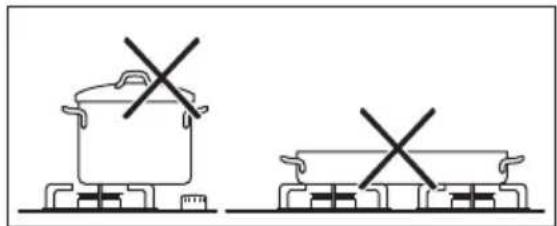

Assicurarsi che i fondi delle pen- tole non poggino sulle manopole di regolazione. Se le manopole di regolazione si trovano al di sotto delle pentole, la fiamma le riscalda.

Non mettere la stessa pentola su due fornelli.

Assicurarsi che i manici delle pentole non si trovino al di sopra del bordo del piano di cottura. Assicurarsi che le pentole siano ben centrate sugli anelli per ottenere la massima stabilità e per un consumo ridotto di gas.

Evitare di posare sui fornelli pentole instabili o deformate per prevenire versa-menti e lesioni.

AVVERTENZA!

Non utilizzare il diffusore di fiamma.

AVVERTENZA!

I liquidi versati durante la cottura possono causare la rottura del vetro

6. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

AVVERTENZA!

Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia. Scollegare l'apparecchiatura dalla presa elettrica prima di eseguire la pulizia o la manutenzione.

I graffi o le macchie scure sulla superficie non compromettono il funzionamento dell'apparecchiatura.

• È possibile rimuovere i supporti delle pentole e pulire in modo facile il piano di cottura.
• Per pulire gli elementi smaltati, lo spartifiamma e la corona, lavarli con acqua calda saponata e asciugarli attentamente prima di riporli.
• Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido.
• I supporti delle pentole non sono lavabili in lavastoviglie. Devono essere lavati a mano.
• Lavando i supporti della pentola a mano, fare attenzione quando vengono asciugati in quanto il processo di smaltatura lascia di tanto in tanto dei bordi arrugginiti. Qualora fosse necessario, rimuovere le macchie più ostinate servendosi di un apposito prodotto pulente.
• Verificare di posizionare correttamente le griglie del piano cottura dopo la pulizia.
• Per fare in modo che i bruciatori funzionino correttamente, verificare che le braccia dei supporti delle pentole si trovino al centro del bruciatore.
• Fare molta attenzione quando si sostituiscono i supporti delle pentole: il piano di cottura si potrebbe danneggiare.

Al termine della pulizia, asciugare l'apparecchiatura con un panno morbido.

Come eliminare lo sporco:

1. • Togliere immediatamente: plastica fondente, pellicola in plastica, e alimenti contenenti zucchero.

- Spegnere l'apparecchio e lasciarlo raffreddare prima di pulire: aloni d'acqua e di calcare, macchie di grasso, macchie opalescenti. Usare un prodotto di pulizia speciale adatto alla superficie del piano di cottura.

1. Pulire l'apparecchio con un panno umido e una piccola quantità di detergente.
2. Infine, asciugare l'apparecchio con un panno pulito.

AVVERTENZA!

Non usare coltelli, raschietti o strumenti simili per pulire la superficie del vetro o tra i bordi del bruciatore e del telaio (se pertinente).

AVVERTENZA!

Non far scivolare le pentole sul vetro perché potrebbe graffiare la superficie. Inoltre, non lasciar che oggetti duri o appuntiti cadano sul vetro o colpiscano il bordo del piano di cottura.

6.1 Pulizia della candela

Questa caratteristica viene ottenuta tramite una candela ceramica ed un elettrodo di metallo. Tenere questi componenti ben puliti per evitare difficoltà di accensione e controllare che i fori sparti-fiamma non siano ostruiti.

6.2 Manutenzione periodica

Consultare periodicamente il Centro Locale per verificare le condizioni del tubo della fornitura di gas e del regolatore di pressione, se presente.

7. RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Soluzione
Quando si accende il gas, non viene prodotta alcuna scintilla	L'alimentazione elettrica manca	Verificare che la spina dell'unità sia inserita e che vi sia corrente elettrica.Verificare il fusibile. Se il fusibile è scattato più volte, rivolgersi a un elettricista qualificato.
Lo spartifiamma e la corona non sono posizionati correttamente	Accertarsi che lo spartifiamma e la corona siano posizionati correttamente.
La fiamma si spegne immediatamente dopo l'accensione	La termocoppia non è abbastanza calda	Dopo aver acceso la fiamma, tenere premuta la manopola per circa 10 secondi.
L'anello del gas non brucia in modo uniforme	La corona del bruciatore è bloccata da residui di cibo	Controllare che l'iniettore principale non sia ostruito e che la corona del bruciatore sia priva di residui di cibo.

In caso di malfunzionamento, cercare dapprima di risolvere il problema senza contattare l'assistenza tecnica. Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Locale.

In caso di utilizzo improprio dell'apparecchiatura o installazione non eseguita da personale qualificato, l'intervento del tecnico del servizio assistenza o del rivenditore potrà essere effettuato dietro richiesta di pagamento anche durante il periodo di garanzia

Per consentirci di effettuare un inter- vento corretto e tempestivo, tenere a

portata di mano questi dati, che si trovano sulla targhetta identificativa in dotazione.

- Descrizione del modello......

- Numero di prodotto (PNC)......

- Numero di serie (S.N.)......

Richiedere sempre l'impiego di ricambi originali. I ricambi originali si trovano solo presso i nostri Centri di assistenza tecnica e negozi di ricambi autorizzati.

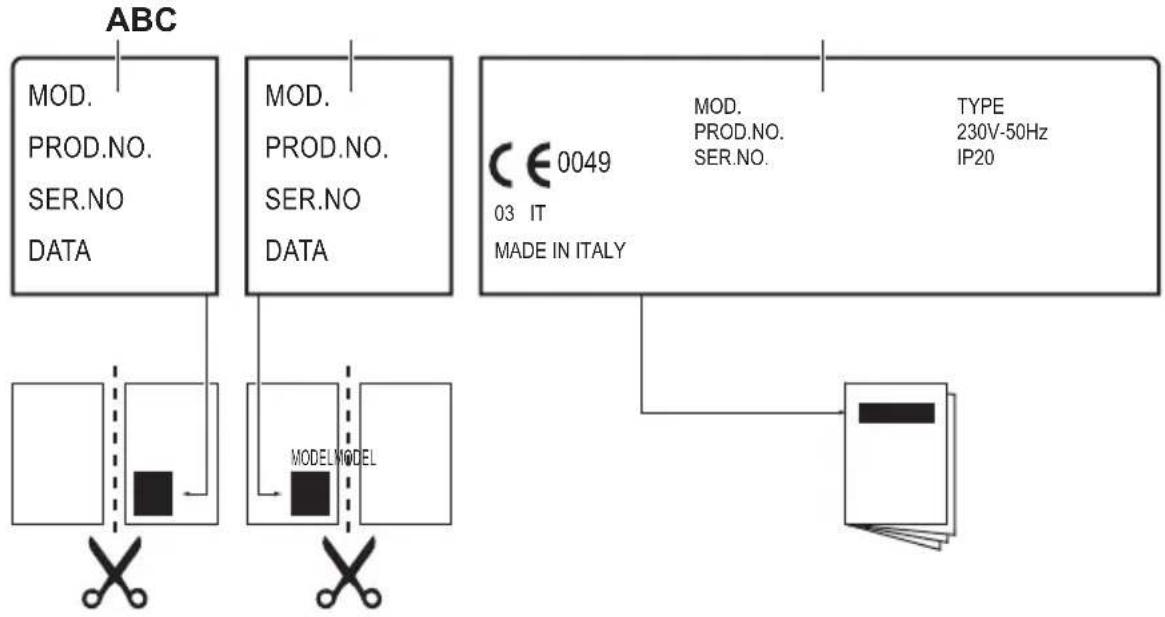

7.1 Etichette fornite con il sacchetto degli accessori

Attaccare le etichette adesive come indicato di seguito:

A) Attaccarla sul Foglietto di garanzia ed inviare questa parte (ove prevista)

B) Attaccarla sul Foglietto di garanzia e conservare questa parte (ove prevista)

C) Attaccarla sul libretto di istruzioni

8. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

AVVERTENZA!

Le seguenti istruzioni d'installazione, manutenzione e ventilazione devono essere eseguite da personale qualificato conformemente alle disposizioni vigenti (UNI-CIG 7129 - 7131). Accertarsi che la cucina sia adeguatamente ventilata: tenere aperti i fori di ventilazione naturali (almeno 100 cm²) o installare una cappa meccanica.

8.1 Collegamento gas

Scegliere dei collegamenti fissi o usare un tubo flessibile in acciaio inossidabile conforme alle disposizioni vigenti. Se si utilizzano tubi in metallo flessibili, fare attenzione che non entrino in contatto con parti mobili o non siano schiacciati. Ulteriore attenzione è richiesta qualora

al piano di cottura fosse abbinato il for- no.

Accertarsi che la pressione del gas di alimentazione dell'appa-recchiatura sia conforme ai valori consigliati.

Se la pressione fornita non ha il valore specificato, è necessario montare un adeguato regolatore di pressione in conformità allo standard UNI EN 88. Per il gas liquido (GPL), l'utilizzo di un regolatore di pressione è consentito solo in conformità allo standard UNI EN 12864. Il collegamento regolabile è fissato alla rampa per mezzo di un dado filettato G 1/2". Avvitare le parti senza forzare, regolare il raccordo nella direzione voluta e serrare il tutto.

A B C

A) Estremità dell'albero con dado

B) Rondella

Collegamento rigido:

Eseguire il collegamento mediante tubi in metallo rigidi (rame con finecorsa meccanico) (UNI-CIG 7129).

Collegamento flessibile:

Utilizzare un tubo flessibile in acciaio inox (UNI-CIG 9891) con una lunghezza massima di 2 m.

Al termine dell'installazione, verificare la tenuta di ciascun raccordo dei tubi. Usare una soluzione saponata, non una fiamma!

8.2 Sostituzione degli iniettori

1. Rimuovere i supporti pentole.
2. Rimuovere gli spartifiamma e le corone dei bruciatori.
3. Con una chiave a bussola N. 7, togliere gli iniettori e sostituirli con quelli richiesti per il tipo di gas utilizzato (vedere la tabella della sezione "Dati tecnici").
4. Rimontare i componenti, seguendo la stessa procedura in senso inverso.
5. Sostituire la targhetta di identificazione (posizionata vicino al tubo di alimentazione del gas) con quella corrispondente al nuovo tipo di gas. Questa targhetta è presente nell'imballo fornito con l'apparecchiatura.

Se la pressione del gas di alimentazione è variabile o differente da quella prevista, montare un adattatore di pressione adeguato nel tubo di alimentazione del gas.

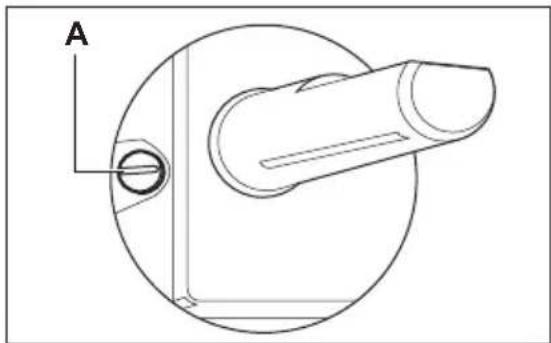

8.3 Regolazione del livello minimo

Per regolare il livello minimo dei bruciatori:

1. Accendere il bruciatore.
2. Ruotare la manopola al minimo della fiamma.
3. Togliere la manopola.
4. Regolare la vite di by-pass con un cacciavite sottile.

• Se si passa da gas naturale a gas liquido G20 a 20 mbar, serrare a fondo la vite di by-pass.
• Se si passa da gas liquido a gas naturale G20 a 20 mbar svitare la vite bypass di circa 1/4 di giro (1/2 giro per il bruciatore a tripla corona).

AVVERTENZA!

Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola dalla posizione massima a quella minima.

8.4 Collegamento elettrico

• Verificare che la tensione nominale e il tipo di corrente della rete di distribuzione corrispondano ai valori indicati sulla targhetta di identificazione dell'apparecchiatura.
  • L'apparecchiatura è provvista di cavo di collegamento alla rete. Deve essere dotato di una spina in grado di supportare il carico indicato sulla targhetta dei dati. Assicurarsi di installare la spina in una presa idonea.
• Utilizzare sempre una presa elettrica con contatto di protezione corretta- mente installata.

• Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.

• Vi è il rischio di incendio quando l'apparecchiatura è collegata mediante prolunga, adattatore o mediante collegamento multiplo. Assicurarsi che la messa a terra sia conforme agli standard e alle normative.
• Non lasciar surriscaldare il cavo di alimentazione oltre i 90°C.

Per evitare il contatto tra il cavo e l'apparecchiatura al di sotto del piano di cottura, utilizzare dei morsetti sul lato dell'unità.

A

A) Condotto rigido in rame o tubo flessibile in acciaio inox

8.5 Sostituzione del cavo di collegamento

Per sostituire il cavo di collegamento usare solo H05V2V2-F T90 o un tipo equivalente. Accertarsi che il cavo sia di sezione idonea alla tensione e alla temperatura di esercizio. Il cavo di terra giallo/verde deve essere circa 2 cm più lungo del cavo di fase marrone (o nero).

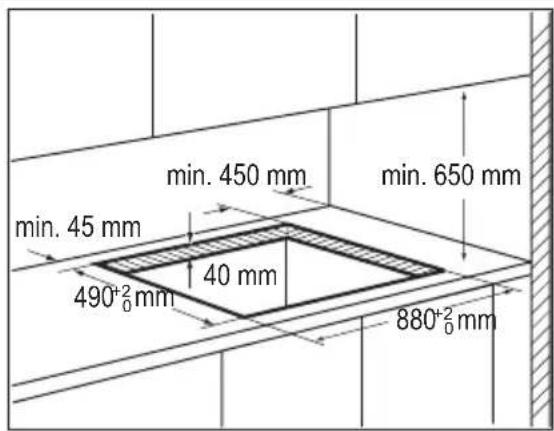

8.6 Incasso

min. 450 mm min. 650 mm 490⁺²₀mm 40 mm 880⁺²₀mm

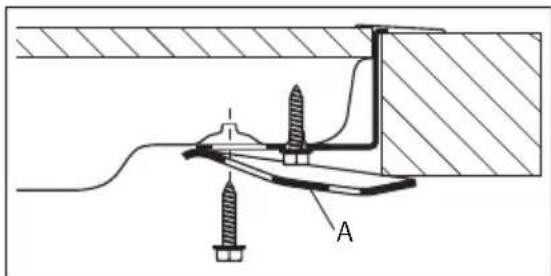

A - staffe in dotazione

ATTENZIONE

Installare l'apparecchiatura esclusivamente su un piano di lavoro dalla superficie piatta.

Se si installa il piano di cottura sotto a una cappa da cucina, fare riferimento alle istruzioni per l'installazione della cappa per la distanza minima tra le apparecchiature.

8.7 Possibilità di inserimento

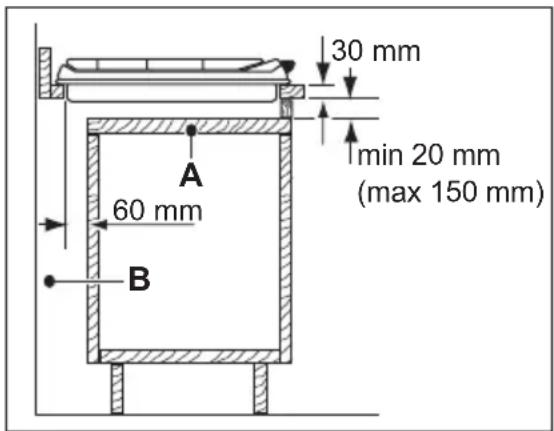

Mobile da incasso con porta

Il pannello installato sotto il piano di cottura deve essere facilmente rimovibile e altrettanto facilmente deve consentire l'accesso in caso di interventi dell'assistenza tecnica.

30 mm min 20 mm (max 150 mm) 60 mm A B

A) Pannello rimovibile
B) Spazio per gli allacciamenti

Mobile da incasso con forno

Lil collegamento elettrico del piano di cottura e del forno devono essere eseguiti separatamente per questioni di sicurezza oltre che per consentire una facile rimozione del forno dall'unità.

9. DATI TECNICI

Dimensioni del piano cottura

Larghezza: 896 mm

Lunghezza: 516 mm

Dimensioni dell'incasso

Larghezza: 880 (0 / +2) mm

Lunghezza: 490 (0 / +2) mm

Ingresso calore

Bruciatore a tripla corona: 3.8 kW

Bruciatore semi rapido: 1.9 kW

Bruciatore ausiliario: 1.0 kW

POTENZA TOTALE: G20 (2H) 20 mbar = 10.5 kWG30 (3+) 28 - 30 mbar = 763 g/hG31 (3+) 37 mbar = 750 g/h

Alimentazione elettrica: 230 V ~ 50 Hz

Categoria: II2H3+

Collegamento gas: G 1/2

Alimentazione del gas: G20(2H) 20 mbar

Classe apparecchiatura: 3

Diametri del by-pass

Bruciatore ∅ By-pass 1/100 mm		Bruciatore ∅ By-pass 1/100 mm
Ausiliario 28 Tripla corona 56
Semi rapido	32

Bruciatori a gas per GAS NATURALE G20 20 mbar

BRUCIATORE	POTENZA NORMALE KW	ini. 1/100 mm
Ausiliario 1.0 70
Semi rapido 1.9 96
Tripla corona 3.8 146

Bruciatori a gas GPL (Butano/Propano) G30/G31 - 28-30/37 mbar

BRUCIATORE	POTENZA NORMALE kW	ini. 1/100 mm	G3028-30 mbar	G3137 mbar
			g/h g/h
Ausiliario 1.0 50 73 71
Semi rapido 1.9 71 138 136
Tripla corona 3.8 98 276 271

10. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo 🚙 Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non

smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
