BRUGSANVISNING DSE 260 AEG-ELECTROLUX

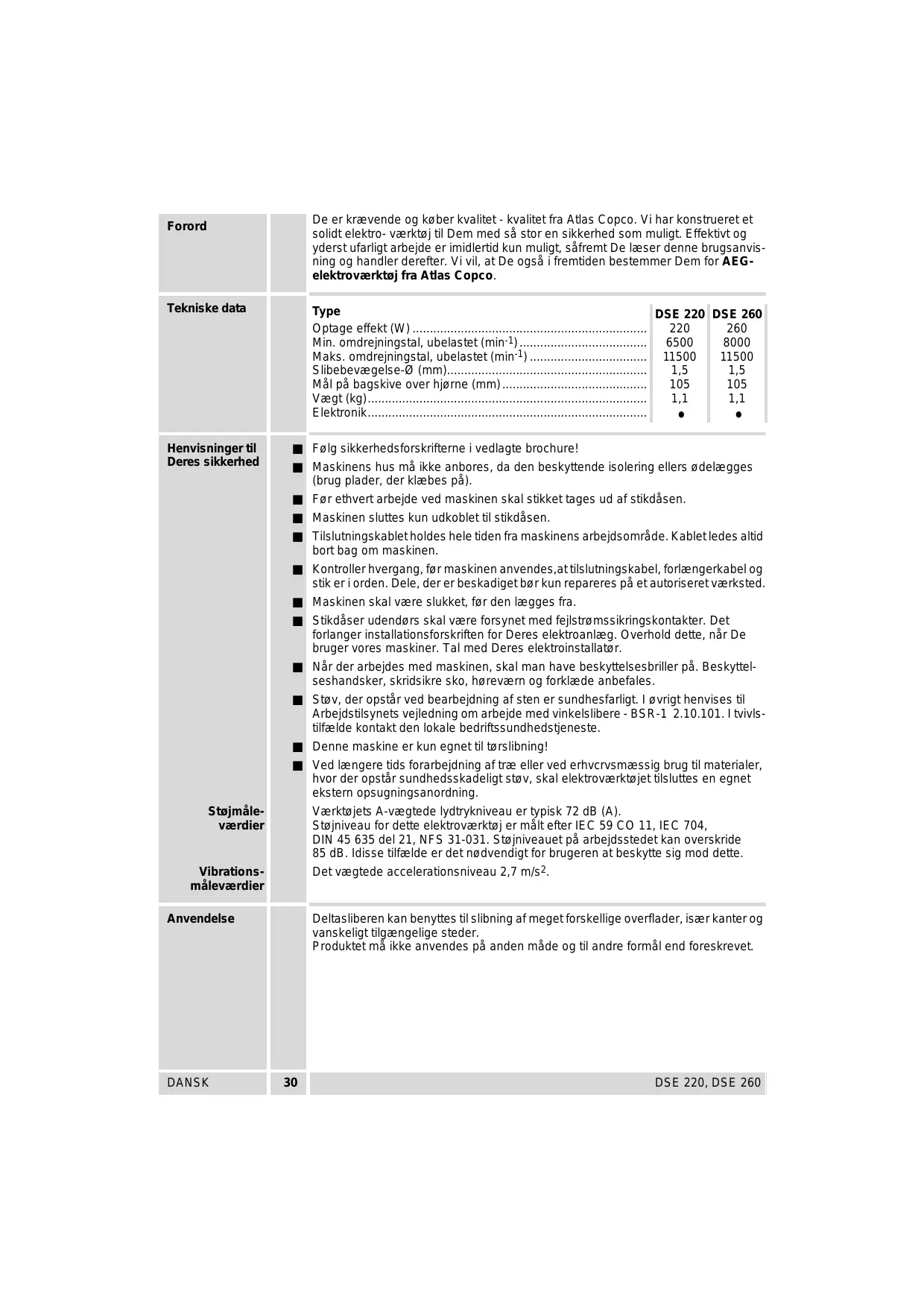

Forord Tekniske data Henvisninger til Deres sikkerhed Stajmäle- værdier Vibrations- mäleværdier Anvendelse DANSK

De er krævende og kgber kvalitet - kvalitet fra Atlas Copco. Vi har konstrueret et solidt elektro- værkta til Dem med sä stor en sikkerhed som muligt. Effektivt og yderst ufarligt arbejde er imidlertid kun muligt, säfremt De læser denne brugsanvis- ning og handler derefter. Vi vil, at De ogsà i fremtiden bestemmer Dem for AEG- elektroværktaj fra Atlas Copco. Type DSE 220 DSE 260 Optage effekt (W)… 220 260 Min. omdrejningstal, ubelastet (min-1 6500 8000 Maks. omdrejningstal, ubelastet (mini) 11500 | 11500 Sibebevægelse-2 (mm)... 1,5 1,5 Mäl pà bagskive over hjarne (mm) 105 105 Vægt (kg)... 11 11 Elektronik.….. . . Folg sikkerhedsforskrifterne i vedlagte brochure! Maskinens hus mà ikke anbores, da den beskyttende isolering ellers odelægges (brug plader, der Klæbes pà) For ethvert arbejde ved maskinen skal stikket tages ud af stikdäsen Maskinen sluttes kun udkoblet til stikdäsen. Tilslutningskabletholdes hele tiden fra maskinens arbejdsomräde. Kabletledes altid bort bag om maskinen. Kontroller hvergang, for maskinen anvendes.attilslutningskabel, foriængerkabel og stik er iorden. Dele, der er beskadiget bor kun repareres pà etautoriseret værksted. Maskinen skal være slukket, far den lægges fra. Stikdäser udendars skal være forsynet med fejlstramssikringskontakter. Det forlanger installationsforskriften for Deres elektroanlæg. Overhold dette, nâr De bruger vores maskiner. Tal med Deres elektroinstallator. När der arbejdes med maskinen, skal man have beskyttelsesbriller pà. Beskyttel- seshandsker, skridsikre sko, horevæm og forklæde anbefales. Stav, der opstèr ved bearbejdning af sten er sundhesfarligt. l avrigt henvises til Arbejstilsynets velledning om arbejde med vinkelslibere - BSR-1 2.10.101. ! tvivis- tifæide kontakt den lokale bedriftssundhedstjeneste. Denne maskine er kun egnet ti terslibning! Ved længere tids forarbejdning af træ eller ved erhvcrvsmæssig brug til materialer, hvor der opstär sundhedsskadeligt stov, skal elektroværktojet tisluttes en egnet ekstem opsugningsanordning. Værktojets A-vægtede lydtrykniveau er typisk 72 dB (A) Stojniveau for dette elektroværktaj er mâlt efter IEC 59 CO 11, IEC 704, DIN 45 635 del 21, NFS 31-031. Stojniveauet pà arbejdsstedet kan overskride 85 dB. Idisse tifælde er det nodvendigt for brugeren at beskytte sig mod dette Det vægtede accelerationsniveau 2,7 m/s2. Deltasliberen kan benyttes tilslibning af megetforskellige overflader, især kanter og vanskeligt tlgængelige steder. Produktet mé ikke anvendes pà anden mâde og til andre forml end foreskrevet. DSE 220, DSE 260

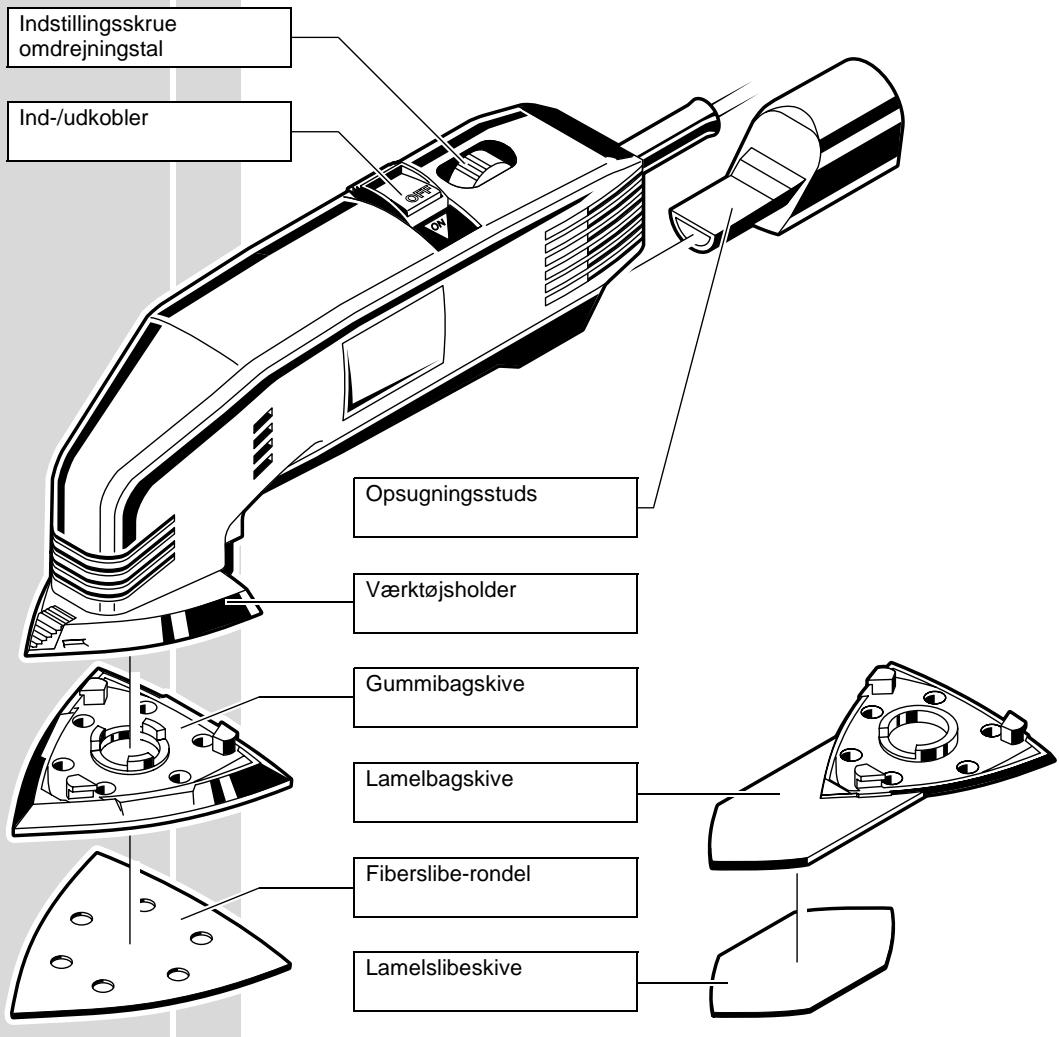

Kort beskrivelse Elektronisk tinlos indstiling af omdrejningstal til bearbejdning af forskellige materialer. Indstillingsskrue omdrejningstal Ind-/udkobler Opsugningsstuds Værktajsholder Gummibagskive Lamelbagskive V Fiberslibe-rondel e 5 >< Le] s e Lamelslibeskive Ændringer: Tekst, billede og data svarer til den tekniske udvikling pà tryKketidspunktet. Der tages forbehold for ændringer som falge af videreudvikling af vore produkter.

DANSK 31 DSE 220, DSE 260

Nettilslutning Tænd/sluk Elektronik Forvalg af omdrejningstal Montering af bagskive/lamel- bagskive DANSK

Tilsluttes kun til enfase-vekselstram og kun til den netspænding, som er opgivet pà mærkepladen. Tilslutning er ogsà mulig til stikdäser uden jordomskifter, da der fore- ligger en beskyttelsesisolering i henhold til hhv. DIN 57 740/VDE 0740 og CEE 20. Radiosto) svarer til den europæiske standard EN 55014 Tænd! Tryk skydekontakten i pilens retning mod venstre. Kontakten falder i indgreb. Sluk: Tryk pà ,OFF“tasten i skydekontakten. Kontakten gär automatisk tilbage i O-stilling. Den indbyggede elektronik gor det muligt at regulere omdrejningstallet og tilpasse det ti bearbejdning af forskelige materialer. Omdrejningstallet indstilles med det elektroniske stillehjul. 1 = mindste omdrejningstal 6 = starste omdrejningstal For ethvert arbejde ved maskinen skal stikket tages ud af stikdäsen. Bagskiven drejes ca. 15° - se billede - for den monteres pà holderen og drejes i pilens retning, indtil lèsen falder i indgreb. Bagskiven demonteres ved at trykke pà lèse- knappen, og bagskiven lasnes ved at dreje den ud af holderen. Lamelbagskiven monteres og demonteres pà samme mâde. Hvis velcrobelægningen er slidt pà en af bagski- vens spidser efter længere tids brug, drejes bagskiven 120°, for den monteres igen, for at slibepapiret hæfter feilfrit pà den forreste spids. DSE 220, DSE 260

Montering af slibeblad Stovudsugning Tilslutning af stavopsugning Arbejds- veiledning Rigtigt arbejds- omdrejningstal Vedligeholdelse Tilbehor DANSK

For ethvert arbejde ved maskinen skal stikket tages ud af stikdäsen. Detpassende slibeblad trykkes ganske enkelt pà eller fees fra bagskiven, som er forsynet med en kiæbebelægning. Slibebladet er monteret korrekt, när hullerne i slibebladet dækker over hulleme pà bagskiven. Ved store stsvmængder kan der tilsluttes en sugeslange (9-35-mm) via den medle- verede adapter. Sugeslangen kan tilsluttes en AEG-väd- og tarsuger. Det anbefales at benytte en väd-tarsuger NTE-1100. Den gr det muligt at tislutte maskinen direkte til stikdäsen pà sugeren. Sugeren starter automatisk, när maskinen tændes. Sugeslangestudsen skal drejes, nàr den stikkes ind i adapteren, indtil den sidder fast Den anden ende af sugeslangen tilsluttes en stavsuger, som er egnet til stav- opsugningen. Derskal altid farststartes med groftpapir. Forstefter etviststykke tid tages fintpapir ï brug, indtil det gnskede slibebillede nès Maskinen skal altid være tændt, nâr den fores hen ti arbejdsstykket. Maskinen skal altid være loftet væk fra arbejdsstykket, far den slukkes. Udlobet kan efterlade rids- spor pà arbejdsstykket. Maskinen mê kun fares med händen og skal udsættes for et lettryk. Stort tryk redu- cerer antallet af svingninger og dermed ogsà slibeeffekten! Storre flader slibes i baner. De enkelte baner skal dækker en smule over hinanden. Detoptimale omdrejningstal afhænger ba. af härdheden af detmateriale, som skal bearbejdes, samt af slibepapirets kvalitet og korn: Anvendelse Kom Elektronik Tilslibning af metalskader 180.400 3.5 Afslibning af gammel lak 60... 80 4.5 Tilslibning af lakerede flader 120... 2.4 Slibning af naturtræ 60. 2.5 Grovslibning af glasfiberforstærket kunststof 60... 80 2.5 Finslibning af glasfiberforstærket kunststof 180.400 2.5 Fjernelse af rust pà stäl 60.120 2.4 Maskine og ventilationsäbninger skal altid holdes rene Brug kun AE G-tlbehor og reservedele. Lad de komponenter, hvis udskifining ikke er blevet beskrevet, udskifte hos Atlas-Copco service (brochure garanti/bemærk kundeserviceadressen). Ved opgivelse af type nr. der er angivet pà maskinens effektskil, kan De rekvirere en reservedelstegning, ved henvendelse til: Atlas Copco Elektroværkt), Brogrenen 3, DK-2635 Ishgj. Etudvalg af tibeharet fremgär af sideb2. Y derligere tilbehgr med bestilingsnumre fremgêr af vore kataloger. DSE 220, DSE 260
