Produkttype	Emhætte
Mærke	AEG-Electrolux
Model	DD 9963
Installationstype	Aftræk eller recirkulation (med valgfrit kulfilter)
Minimum sikkerhedsafstand til kogesektion	650 mm
Aftræksstuds diameter	120 mm eller 150 mm (med reducering)
Strømforsyning	230-240 V ~ 50 Hz (typisk, kontroller typeskilt)
Motorhastigheder	3 hastigheder + intensivhastighed (5 min tidsindstillet)
Automatisk sluk	Forsinket sluk: 10 min (hastighed 3), 15 min (hastighed 2), 20 min (hastighed 1)
Belysning	1 x 20 W halogenpære
Betjening	Elektroniske trykknapper med LED-indikatorer
Filtertype (fedt)	Selvbærende metalfedtfiltre, opvaskemaskineegnet
Filtertype (lugt)	Aktivt kulfilter (recirkulationsversion, udskiftes hver 4. måned)
Alarm for filtermætning	LED-indikator: konstant lys efter 100 timer (fedt), blinkende efter 200 timer (kul)
Materiale	Rustfrit stål og lakeret stål (estimeret)
Mål (samlet)	Bredde: ca. 90 cm (almindelig størrelse), se manual
Nettovægt	Ca. 15-20 kg (estimat for lignende modeller)
Energiklasse	Ikke specificeret, sandsynligvis B eller C (ældre model)
Støjniveau	Ikke specificeret, typisk 55-65 dB(A)
Sikkerhedsfunktioner	Klasse I, jording påkrævet, topolet afbryder med 3 mm kontaktafstand

Ofte stillede spørgsmål - DD 9963 AEG-ELECTROLUX

Hvad er minimumsafstanden mellem kogesektionen og emhætten?

Minimum sikkerhedsafstand er 650 mm for AEG-Electrolux DD 9963 emhætten.

Kan denne emhætte bruges i recirkulationstilstand?

Ja, DD 9963 kan bruges i recirkulationstilstand med et valgfrit aktivt kulfiltersæt.

Hvordan rengør jeg metalfedtfiltrene?

Metalfedtfiltrene er selvbærende og kan vaskes i opvaskemaskinen. De skal rengøres mindst hver 2. måned eller når LED-indikatoren lyser.

Hvor ofte skal kulfilteret udskiftes?

Det aktive kulfilter kan ikke vaskes og skal udskiftes mindst hver 4. måned, eller når LED'en blinker.

Hvilken type pære bruger emhætten?

Emhætten bruger en 20 W halogenpære. For at udskifte skal du fjerne belysningsbeslaget og udskifte med en pære af samme type.

Hvordan nulstiller jeg alarmen for filtermætning?

Sluk for lys og motor, tryk derefter på knap H for at nulstille alarmen. For aktivering af alarm for kulfilter skal du trykke på knap G og derefter H inden for 5 sekunder.

Hvad er funktionen af intensivhastighed?

Intensivhastigheden er tidsindstillet til 5 minutter og kan aktiveres fra enhver anden hastighed eller når motoren er slukket. Den vender automatisk tilbage til den forrige hastighed efter 5 minutter.

Kan jeg selv installere emhætten?

Installationen bør udføres af en kvalificeret fagperson. Emhætten skal fastgøres sikkert til væggen med passende beslag og tilsluttes strømforsyningen med en topolet afbryder.

Hvad gør den automatiske sluk-funktion?

Den forsinkede sluk slukker automatisk for motoren og lyset efter 10, 15 eller 20 minutter afhængigt af den valgte hastighed (hastighed 3: 10 min, hastighed 2: 15 min, hastighed 1: 20 min).

Er denne emhætte velegnet til brug over et gaskomfur?

Ja, men sørg for tilstrækkelig rumventilation. Lad aldrig store åbne flammer stå under emhætten, og juster flammen til kun at dække grydebunden.

BRUGSANVISNING DD 9963 AEG-ELECTROLUX

Hvis kjøkkenviften skal installeres i filtreringsversjon, må det være en avstand på 8-10 cm fra den øverste grensen (tak eller hylle).

Dette filteret kan ikke vaskes eller regenereres. Det skal byttes ut når LEDen H blinker eller minst hver fjerde måned. Alarmsignalet gis kun når sugemotoren er aktivert.

Halogenpærer på 20 W.

⚠️ Denne brugervejledning gælder or flere versioner af apparatet

Der fremstilles muligvis enkelte dele af tilbehøret, der ikke vedrører jeres apparat.

INSTALLATION

• Producenten kan ikke holdes ansvarlig for eventuelle skader, der skyldes ukorrekt eller forkert installation.
• Den mindst tilladelige sikkerhedsafstand mellem komfurets top og emhættens underside er 650 mm.
• Kontrollér, at lysnetspændingen er den samme som den spænding, der er angivet mærkepladen, der sidder på inde i emhætten.
• For Klasse I apparater skal det også kontrolleres, at elforsyningen er forsynet med jord.
• Emhætten kobles til aftrækskanalen ved hjælp af et rør med en min.-diameter på 120 mm. Afstanden fra emhætten til kanalen skal være så kort som mulig.
• Emhætten må ikke tilsluttes en kanal, der fører forbrændingsgasser ud i det fri (oliefyr, brændeovne etc.).
• Hvis emhætten skal anvendes i forbindelse med ikke-elektriske apparater (f.eks. gaskomfur, gaskogeblus), skal det sikres, at lufttilgangen til rummet er tilstrækkelig, så aftræksgasserne ikke slår tilbage. Køkkenet skal have en åbning, der har direkte forbindelse til det fri, så der er sikret en tilstrækkelig mængde ren luft.

ANVENDELSE

• Emhætten er udelukkende beregnet til at fjerne em og lugte i køkkener i private husholdninger.
• Emhætten må kun anvendes til det formål, hvortil den er konstrueret.
• Der må ikke forekomme høj åben ild under emhætten, mens den anvendes.
• Justér brænderen, så flammerne er rettet direkte mod bunden af panden/gryden – de må ikke nå ud over kanten af bunden.
• Frituregryder skal under brug holdes under konstant opsyn: kogende varm olie kan sprøjte ind i flammerne.
• Emhætten må ikke anvendes af børn og personer, som ikke ved, hvordan den betjenes.
• Apparatet er ikke beregnet til at skulle anvendes af mindre børn eller svække-de personer uden opsyn.
• Undlad at flambere retter under emhætten; der opstår ellers brandfare.
• Dette apparat må ikke anvendes af personer (derunder børn) med nedsatte psykiske, sensoriske eller sindsmæssige evner, eller personer uden erfaring eller tilstrækkeligt kendskab, med mindre de overvåges eller oplæres i brug af apparatet af personer, der er ansvarlige for deres sikkerhed.
• Børn skal overvåges for at undgå, at de leger med apparatet.

VEDLIGEHOLDELSE

• Inden apparatet skal vedligeholdes eller rengøres, skal der slukkes for det eller stikket skal tages ud af stikkontakten.
• Rengør og/eller udskift filtrene iht. det angivne tidinterval.
• Rengør emhætten ved hjælp af en fugtig klud og et neutralt flydende rengøringsmiddel.

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produkt er købt, for yderligere oplysninger om genanvendelse af dette produkt.

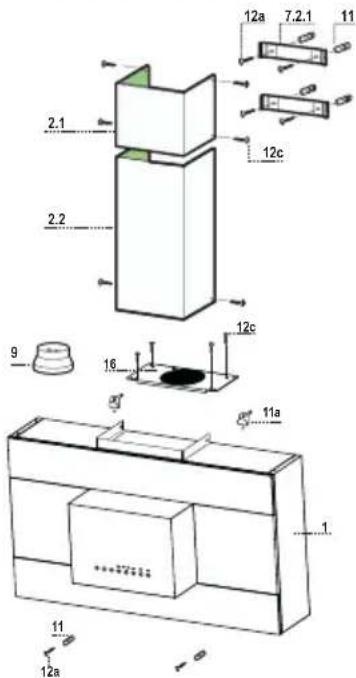

APPARATBESKRIVELSE

Komponenter

Ref.	Stk.	Produktets	komponenter
1	1	Emhættens hoveddel inkl.: Betjeningsanordninger, lys, ventilato-renhed, filtre
2.1	1	∅verste	aftræk
2.2	1	Nederste	aftræk
9	1	Sidepasstykke	150-120 mm
16	1	Filterdæksel

7.2.1	2	Beslag til befæstigelse af øverste aftræk
11		6 Forankringer
11a	2	Forankringer SB 12/10
12a	6	Skruer 4,2 x 44,4
12c	10	Skruer 2,9 x 6,5

Stk.	Dokumentation
1	Brugerhåndbog

Boring i væg og befæstigelse af beslag

Hvis der skal installeres en emhætte i den filtrerende version, skal man tage højde for, at der over emhætten skal være en afstand til den øverste grænse (loft eller hylde) på mindst 8-10 cm.

På væggen skal der afmærkes:

• en lodret linje op til loftet eller den øverste grænse, i midten af emhættens monteringsområde;
  • en vandret linje mindst 1.090 mm over kogepladen.
• Sæt et mærke (1) på den vandrette linje Y mm til højre for den lodrette referencelinje.
• Gør det samme på den anden side, og kontrollér nivelleringen.
• Sæt et mærke (2) som vist 150 mm fra den lodrette referencelinje, 820 mm over kogepladen.
• Gør det samme på den anden side, og kontrollér nivelleringen.
• Bor et hul med ø 12 mm (1) på de afmærkede steder.
• Bor et hul med ø 8 mm (2) på de afmærkede steder.
• Sæt forankringerne med beslag 11a i hullerne (1) fastskru dem.
  • Sæt forankringen 11 i hullet (2).
• Placér beslaget 7.2.1 som vist, d.v.s. 1-2 mm fra loftet eller den øverste grænse, og stil dets midte (indskæringer) på lige linje med den lodrette referencelinje.
• Afmærk midten af hullerne i beslaget.
• Placér beslaget 7.2.1 som vist, X mm under det første beslag (X=højden på det øverste aftræk, der følger med), og stil dets midte (indskæringer) på lige linje med den lodrette referencelinje.
• Afmærk midten af hullerne i beslaget.
• Bor et hul med ø 8 mm på de afmærkede steder.
  • Sæt forankringerne 11 i hullerne.
• Fastgør beslagene ved hjælp af de medfølgende skruer 12a (4,2 x 44,4).

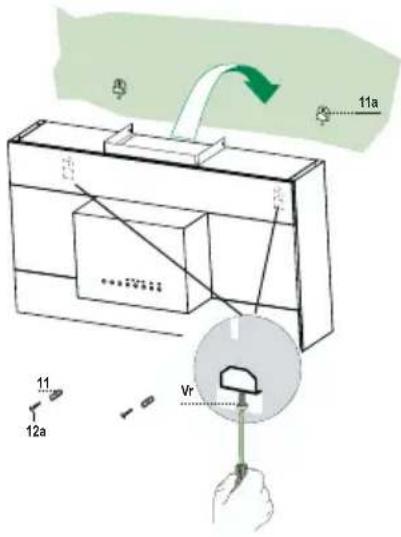

Montering af emhættens hoveddel

• Fjern fedtfiltrene ved hjælp af håndtagene.
• Stil beslagenes 11a to skruer Vr ved begyndelsen af deres arbejdslængde.
• Sæt emhættens hoveddel på de 2 beslag 11a.
• Skru på skruerne Vr inden i emhættens hoveddel for at nivellere emhættens hoveddel.
  • Fastskru sikkerhedsskruerne 12a.

Tilslutninger

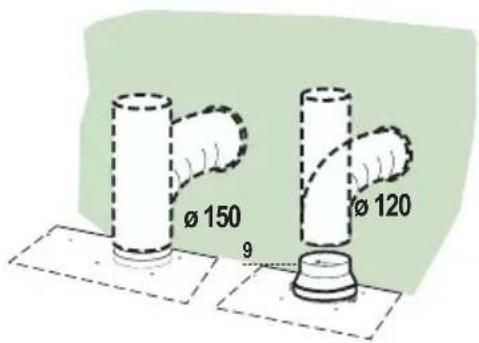

Når den afskærmede version installeres, skal emhætten tilsluttes skorstenen ved hjælp af enten et flex- eller et stift rør ø 150 eller 120 mm. Det beslutter installatøren

• For at installere en ø 120 mm tilslutning til luftaftræk skal reduktionsflangen 9 sættes på emhættens udtræk.
• Fastgør røret på plads ved hjælp af tilstrækkeligt med rørholdere (ikke medleveret).
  • Fjern alle aktive kulfiltre.

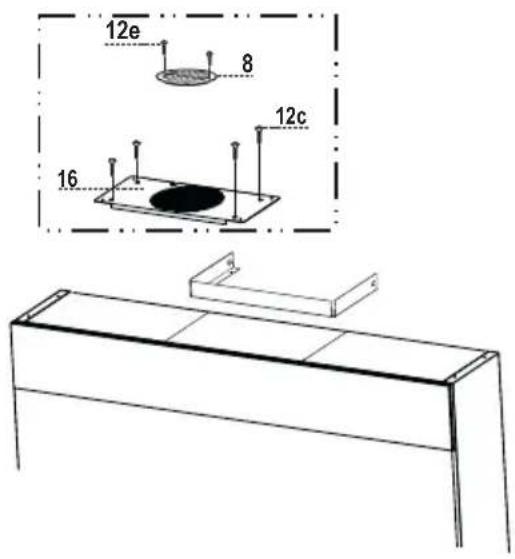

Luftudledning i versionen til filtrering

Til installation af den filtrerende version er det nødven- digt at købe det ekstra sæt med indsats til aktivt kul.

• Fjern sidestykket til fastgårelse af aftrækket
• Fastskru filterdækslet på luftudledningen ved hjælp af de fire skruer 12c (2,9 x 6,5).

Montering af aftræk

Aftrækket må kun installeres med tilsluttet emhætte med udsugning.

∅verste aftræk

• Skub de to sideflapper lidt ud, sæt dem fast bag ved beslagene 7.2.1, og luk dem til igen, helt til stoppet.
• Fastgør dem på siden af beslagene ved hjælp af de 4 medfølgende skruer 12c (2,9 x 6,5).

Nederste aftræk

• Skub aftrækkets sideflapper lidt ud, sæt dem fast mellem det øverste aftræk og væggen, og luk dem igen, helt til stoppet.
• Fastgør undersiden på siden af emhættens hoveddel ved hjælp af de 2 medfølgende skruer 12c (2,9 x 6,5).

TILSLUTNING TIL STR∅MFORSYNING

• Tilslut emhætten til elnettet, idet der indsættes en topolet afbryder med en kontaktafstand på mindst 3 mm.
• Fjern fedtfiltrene (se afsnittet "Vedligeholdelse") og kontroller, at eltilslutningens kabelklemme er korrekt indsat i udsugningsgruppens stik.

Tast	Funktion	LED
A	Tænder og slukker for belysningssystemet. -
B	Tænder og slukker for belysningssystemet med nedsat styrke.	-
C	Tænder og slukker udsugningsmotoren ved den sidste anvendte hastighed.	LED'ene tændes og slukkes efter den indstille-de hastighed.Hastighed 1, LED V1 tændt.Hastighed 2, LED V1+V2 tændt.Hastighed 3, LED V1+V2+V3 tændt.
D	Sætter driftshastigheden op. -
E	Nedsætter driftshastigheden. -
F	Aktiverer den intensive hastighed fra hvilken som helst hastighed, også når motoren er sluk-ket. Denne hastighed er tidsindstillet til 5 min-nutter, hvorefter systemet går tilbage til den sidste indstillede hastighed. Er i stand til at klare selv den kraftigste os fra madlavningen. Den inaktiveres ved tryk på tasten eller ved at slukke motoren.	LED F tændes.
G	Aktiverer den automatiske forsinkede slukning af motoren og af belysningssystemet med 10 min., hvis der er indstillet tredje hastighed, 15 min. hvis det er anden hastighed og 20 min. hvis det er første hastighed. Velegnet til at fjerne tiloversblevne lugte helt. Den deaktive-res ved tryk på tasten eller ved at slukke moto-ren.	LED G tændes.
H	Foretager kun Reset af alarmen for mætning af filtrene, hvis det signaleres.	Efter 100 driftstimer lyser LED H fast for at gøre opmærksom på mætning af metalfiltrene.Efter 200 driftstimer blinker LED H for at gøre opmærksom på mætning af filtrene med aktivt kul.

Advarsel: tryk på symbolet for at aktivere funktionen.

Fedtfiltre af metal

RENG∅RING AF SELVBÆRENDE FEDTFILTRE AF METAL

Tilbagestilling af alarmsignalet

• Sluk lysene og udsugningsmotoren.
• Tryk på tasten H.

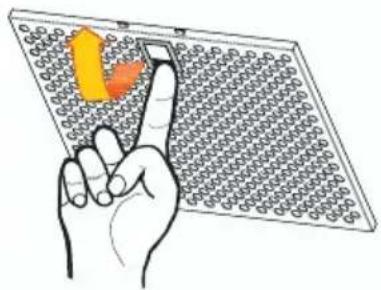

Rengøring af filtre

• De kan også vaskes i opvaskemaskine, og de skal renses, hver gang kontrollampen til tasten H vises fast på skærmen eller mindst hver 2. måned ved almindelig anvendelse, helst oftere ved særlig intensiv anvendelse.
• Fjern filtrene et ad gangen og støt dem med den ene hånd, mens håndtaget trækkes nedad med den anden hånd.
• Skyl filtrene uden at bøje dem, og lad dem tørre, før de sættes på plads igen.
• Sæt dem på plads igen, og sørg for, at håndtaget vender mod den synlige yderside.

Det kan hverken vaskes eller gendannes, og det skal udskiftes, när LED H blinker eller mindst hver 4. måned. Alarmen forekommer kun, hvis udsugningsmotoren er aktiveret.

Aktivering af alarmsignalet

• På enhætter af den filtrerende version skal alarmsignalet for mætning af filtret aktiveres ved installationen eller senere.
• Sluk lysene og udsugningsmotoren.
• Tryk på tasten G.
• Inden der går 5 sekunder, skal der trykkes på tasten H, indtil LED H blinker for at bekræfte:
  • LED'en blinker 2 gange - Alarm for mætning af lugtfiltret med aktivt kul AKTIVERET.
• LED'en blinker 1 gang - Alarm for mætning af lugtfiltret med aktivt kul INAKTIVE-RET.

Udskiftning af lugtfiltret med aktivt kul

Tilbagestilling af alarmsignalet

• Sluk lysene og udsugningsmotoren.
• Tryk på tasten H.

Udskiftning af filter

• Fjern fedtfiltrene af metal.
- Fjern de mættede luftfiltre med aktivt kul som vist (A).
- Sæt de nye filtre fast som vist (B).
- Sæt fedtfiltrene af metal på plads igen.

Belysning

UDSKIFTNING AF PÆRER

20W halogenpærer.

• Fjern de 2 skruer, som fastholder fatningen og tag den ud af emhætten.
• Tag pæren ud af fatningen.
• Skift den ud med en ny af samme slags, idet man sørger for at indsætte de to spidser korrekt i fatningen.
• Montér fatningen igen ved hjælp af de to skruer.

Skulle der opstå fejl, bedes I angive følgende data til vores undeserviceafdeling:
