Mærke	AEG-Electrolux
Model	Santo S 163 TK48
Apparattype	Køleskab med fryser (kombination)
Konstruktion	Fritstående
Energiklasse	A+ (Typisk for årgangen)
Årligt energiforbrug	ca. 220 kWh
Brugsindhold køleafdeling	ca. 160 liter
Brugsindhold fryseafdeling	ca. 20 liter (3-stjernet rum)
Klimaklasse	N (16-32°C)
Kølemiddel	R600a (isobutan)
Støjniveau	ca. 40 dB(A)
Spænding / Frekvens	220-240 V / 50 Hz
Mål (H x B x D)	85 x 60 x 60 cm
Vægt (netto)	ca. 35 kg
Døråbning	Kan vendes (højre eller venstre)
Antal hylder	3 glashylder
Antal dørhylder	3
Indvendig belysning	Glødepære (udskiftbar)
Temperaturregulering	Mekanisk (drejeknap)
Afrimning	Manuel (køleafdeling: automatisk, fryser: manuel)
Sikkerhedshenvisninger	Se brugervejledningen for detaljer
Rengøring og pleje	Afrimes, rengør indvendige overflader med mildt opvaskemiddel
Tilgængelighed af reservedele	Fås hos AEG-kundeservice

Ofte stillede spørgsmål - Santo S 163 TK48 AEG-ELECTROLUX

Hvordan indstiller jeg den optimale temperatur i køleskabet?

Drej termostatknappen til en midterstilling (ca. 3-4). Den ideele køleskabstemperatur ligger mellem 2°C og 7°C. Kontroller med et termometer.

Hvorfor rimmer fryseren?

Fryseren bør afrimes regelmæssigt, når islaget er tykkere end 5 mm. Hyppig åbning af døren kan også forårsage isdannelse.
Afrimes apparatet i henhold til vejledningen.

Hvordan afrimer man apparatet korrekt?

Sluk for apparatet, tag alle fødevarer ud, åbn dørene og lad døren stå åben. Brug ikke mekaniske værktøjer til afisning.
Efter afrimning tørres og tændes igen.

Hvorfor hører jeg lyde fra køleskabet?

Lette lyde som summen eller gurglen er normale på grund af kølemiddelkredsløbet. Kraftige eller usædvanlige lyde kan indikere en funktionsfejl. Kontroller placering og justering.

Hvordan rengør jeg køleskabet?

Træk stikket ud og tag alle fødevarer og hylder ud. Tør indvendige overflader af med en blød klud og lunkent vand med lidt opvaskemiddel. Brug ikke skuremidler.
Tør alt omhyggeligt af.

Hvad gør jeg, hvis døren ikke lukker ordentligt?

Kontroller dørpakningen for snavs eller skader. Rengør den med varmt vand. Om nødvendigt justeres dørhængslingen eller udskift pakningen.

Kan jeg vende døren?

Ja, døren kan vendes. Fjern skruerne på den nederste og øverste hængselafdækning, udskift hængslerne og sæt døren på den ønskede side igen. Detaljer i vejledningen.

Hvad er energiklassen for apparatet?

Energiklassen er typisk A+ (ifølge ældre EU-mærkning). Det årlige energiforbrug er omkring 220 kWh ved normal brug.

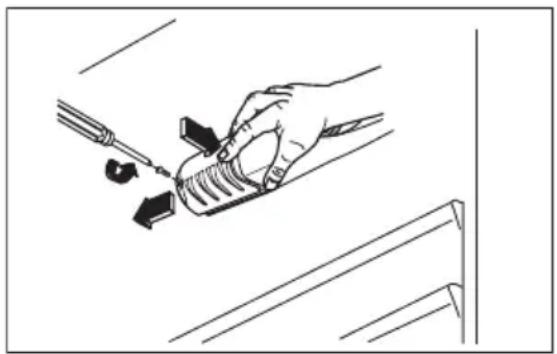

Hvordan udskifter jeg den indvendige belysning?

Træk netstikket ud. Fjern lampedækslet (hvis til stede) og udskift glødepæren med en tilsvarende (f.eks. 15 watt, E14). Sæt dækslet på igen.

Hvilke mål har køleskabet?

De omtrentlige mål er 85 cm højde, 60 cm bredde og 60 cm dybde. Opsætningsområdet skal være lidt større for at sikre ventilation.

BRUGSANVISNING Santo S 163 TK48 AEG-ELECTROLUX

Brugsanvisning Køleskab

Tak for, at du har valgt et af vores højkvalitetsprodukter.

Du bedes læse denne brugsanvisning omhyggeligt for at sikre optimal og regelmæssig ydelse fra dit nye produkt Den vil guide dig sikkert igennem alle produktets funktioner. Vi anbefaler, at du opbevarer brugsanvisningen på et sikkert sted, så den altid kan bruges som reference. Den skal skal følge produktet ved en eventuel overdragelse til en ny ejer.

Vi ønsker dig god fornøjelse med den nye maskine.

INDHOLD

OM SIKKERHED

Sikkerhed for børn og udsatte personer
	3
Generelt om sikkerhed 3
Daglig brug 4
Vedligeholdelse og rengøring 4
Installation 4
Service 5

BETJENING

Tænde 5Slukning 5Temperaturindstilling 5IBRUGTAGNING

Indvendig rengøring 6

DAGLIG BRUG

Indfrysning af ferskvarer 6
Opbevaring af frosne madvarer	6
Optøning	6
Flytbare hylder	7
Placering af dørhylder	7
NYTTIGE OPLYSNINGER OG RÅD	7
Normale driftslyde	7
Energisparetips	7
Råd om køling af friske madvarer	8
Råd om køling	8

Råd om frysning 2 8

Tips om opbevaring af frostvarer 8

VEDLIGEHOLDELSE OG RENG∅RING 9

Regelmæssig rengøring	9
Afrimning af køleskabet	9
Afrimning af fryser	10
Pause i brug	10

HVIS NOGET GÅR GALT 10

Udskiftning af pære	5	12
Lukke døren		12
TEKNISKE DATA		12

INSTALLATION	6	13
Opstilling		13

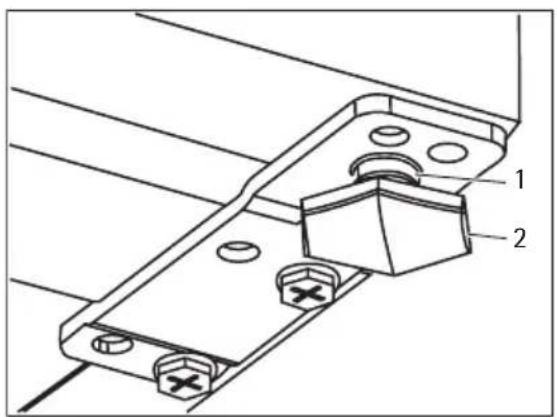

Nivellering		13
Placering	6	13
Montering under en sammenhængende bordplade		14
Afmontering af bordpladen		14
Tilpas og montér apparatet til den sammenhængende bordplade		14
Vending af dør		15
Stikkontakt		16
Elektrisk tilslutning	16

SKÅN MILJ∅ET

Ret til ændringer uden varsel forbeholdes

OM SIKKERHED

Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at

den følger med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed.

Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader.

Sikkerhed for børn og udsatte personer

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt.
  Hold øje med børn for at sikre, at de ikke leger med apparatet.
• Hold alle emballagedele væk fra børn. Der er fare for kvælning.
• Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg.
• Hvis dette apparat, der har magnetlås, erstatter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn.

Generelt om sikkerhed

BEMÆRK

Ventilationsåbningerne må ikke blokeres.

• Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning, som forklaret i denne brugsanvisning.
• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde op-tøningen.
• Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleudstyr, med mindre de er godkendt til formålet af producenten.
• Kølekredsløbet må ikke beskadiges.
• Apparatets kølekreds indeholder kølemidlet isobutan (R600a), en naturlig gas med høj biologisk nedbrydelighed. Det er dog brandfarligt.
  Sørg for, at ingen af kølekredsens komponenter kan tage skade under transport og installation af apparatet.

Hvis kølekredsen skulle blive beskadiget:

• Undgå åben ild og antændelseskilder
• Luft grundigt ud i det lokale, hvor apparatet står

- Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på no-gen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød.

ADVARSEL

Enhver elektrisk komponent (netledning, stik, kompressor) skal udskiftes af et autoriseret serviceværksted eller en autoriseret montør.

1. Netledningen må ikke forlænges.
2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bagpanel. Et klemt eller beskadiget stik kan blive overophedet og starte en brand.

3. Sørg for, at apparatets eltilslutning er let at komme til.

4. Træk ikke i elledningen.

5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand.

6. Der må ikke tændes for apparatet, hvis lampedækslet ikke sidder på 1) den indven-dige pære.

7. Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af det.

8. Rør ikke ved ting fra frostafdelingen med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger.
9. Undgå at udsætte apparatet for direkte sollys i længere tid.
10. Lamper ^2) I dette apparat benyttes specialpærer, der er udvalgt alene til husholdningsapparater. De er ikke egnet til oplysning i almindelige rum.

Daglig brug

• Sæt ikke en varm gryde på apparatets plastdele.
• Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere.
• Sæt ikke maden direkte op mod udluftningen i apparatets bagvæg. 3)
• Dybfrostvarer må ikke nedfryses igen, når de har været optøet.
• Opbevar færdigpakkede dybfrostvarer som angivet på pakken.
• Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger.
• Sæt ikke drikkevarer med kulsyre ('brus') i frostrummet, da det skaber tryk i beholderen, så den kan eksplodere og beskadige apparatet.
• Ispinde kan give forfrysninger, hvis de spises lige fra fryseren.

• Inden rengøring slukkes der for apparatet, og stikket tages ud af kontakten. Sluk på ejendommens el-tavle, hvis du ikke kan komme til stikkontakten.
• Brug ikke metalgenstande til at rengøre apparatet.
• Brug ikke skarpe genstande til at skrabe rim af. Brug en plastikskraber.

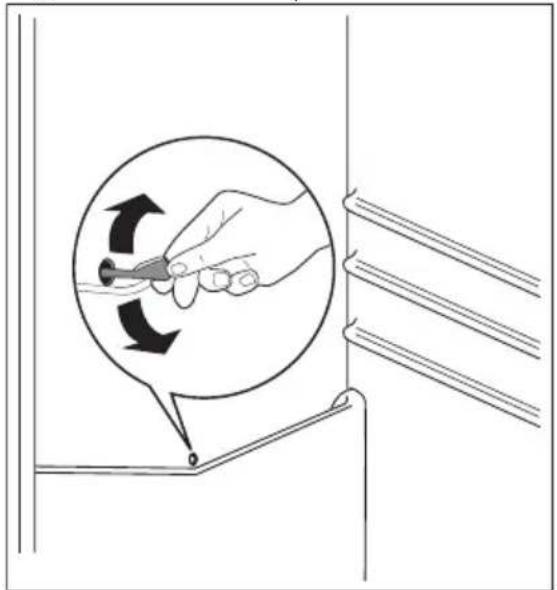

• Efterse jævnlig afløbet i køleskabet for afrimningsvand. Rens afløbet efter behov. Hvis afløbet er blokeret, ophobes der vand i bunden af apparatet.

Installation

Ved tilslutning til lysnet skal vejledningen i de pågældende afsnit nøje følges.

• Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen.
• Det anbefales at vente mindst to timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.

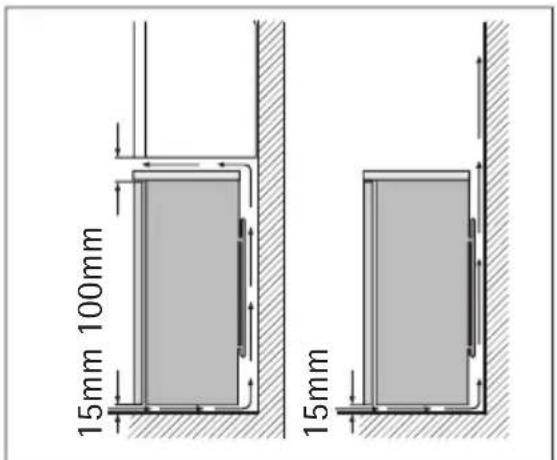

• Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation.

• Så vidt det overhovedet er muligt skal apparatets bagside stå op mod en væg, så man ikke kan komme til at røre eller hænge fast i varme dele (kompressor, kondensator), med risiko for at brænde sig.

• Apparatet må ikke stilles tæt på radiatorer eller komfurer.
• Sørg for, at det er muligt at komme til netstikket, når apparatet er installeret.
• Tilslut kun til drikkevandsledning (vandværksvand). ^4)

Service

• Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør.
• Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele.

Miljøhensyn

Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds eller isoleringsmaterialer. Apparatet må ikke bortskaffes sammen med husholdningsaffald og jordfyld. Isoleringsskummet indeholder brændbare gasser: Apparatet skal bortskaffes i henhold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadige køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet ⚙, kan genvanvendes.

BETJENING

Tænde

Drej termostatknappen med uret til en mellemindstilling.

Slukning

Sluk for apparatet ved at dreje termostatknappen til stilling "O".

Temperaturindstilling

Temperaturen reguleres automatisk.

Apparatet betjenes på følgende måde:

• Drej termostatknappen mod lavere indstillinger for at vælge minimum køling.
• Drej termostatknappen mod højere indstillinger for at vælge maksimal køling.

I reglen er en mellemindstilling mest passende.

Når den præcise indstilling vælges, skal man dog huske på, at temperaturen i apparatet afhænger af:

• Rum temperaturen
• Hvor tit døren åbnes
• Mængden af mad
• Skabets placering.

Hvis den omgivende temperatur er høj eller skabet er helt fyldt, og termostatknappen står på det koldeste trin, kan kompressoren køre konstant, så der dannes rim eller is på bagvæggen. Hvis det sker, sættes termostatknappen på en højere temperatur, så den automatiske afrimning starter, og strømforbruget dermed falder.

IBRUGTAGNING

Indvendig rengøring

Inden apparatet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter.

Brug ikke sulfosæbe eller skuremiddel. Det vil skade overfladen.

DAGLIG BRUG

Indfrysning af ferskvarer

Frostrummet er velegnet til nedfrysning af friske madvarer og til langtidsopbevaring af købte frostvarer og dybfrossen mad.

Til nedfrysning af friske madvarer behøver mellemindstillingen ikke at ændres.

Men hvis maden skal indfryses hurtigere, drejes termostatknappen hen på en højere indstilling for at få maksimal køling.

I så fald kan temperaturen i køleafdelingen komme under 0°C. Hvis det sker, sættes termostatknappen på en varmere indstilling.

Opbevaring af frosne madvarer

Når skabet tændes igen efter en længere periode, hvor det ikke har været anvendt, skal det køre i mindst 2 timer på højere indstillinger, inden der lægges madvarer ind.

Hvis madvarerne optøs ved et uheld (f.eks. som følge af strømsvigt), og strømafbrydelsen har varet længere end den angivne temperaturstigningstid under tekniske specifikationer, skal madvarerne enten spises eller tilberedes og derefter nedfryses igen (efter afkøling).

Optøning

Når dybfrostvarer eller nedfrosne madvarer skal bruges, kan de optøs i køleafdelingen eller ved stuetemperatur, afhængig af hvornår de skal bruges.

Små stykker kan endda tilberedes uden optøning, direkte fra fryseren: I så fald forlænges tilberedningstiden.

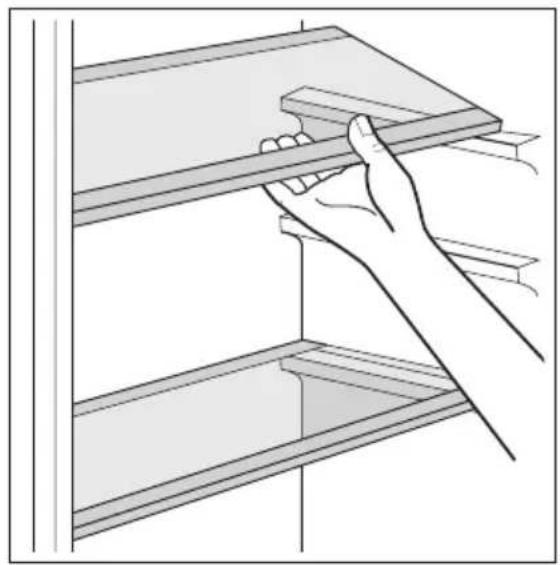

Flytbare hylder

Køleskabets vægge har en række skinner, så hylderne kan placeres efter ønske.

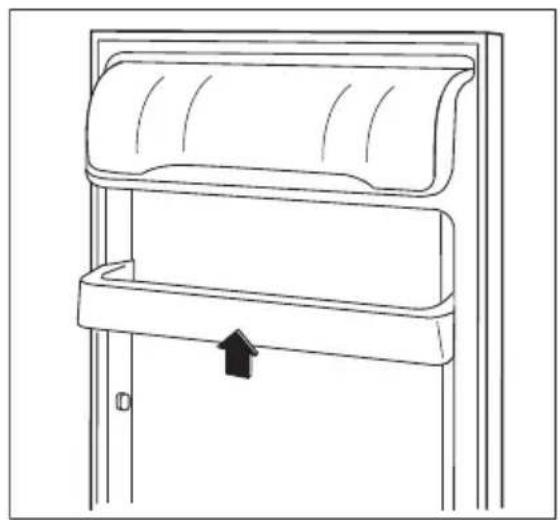

Placering af dørhylder

Hylderne i døren kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse.

For at tilpasse hylderne skal du gøre følgende: træk gradvist hylden i pilenes retning, indtil hylden er fri og sæt den derpå i den ønskede højde.

- Undertiden kan der høres en svag gurglen eller boblen, når kølemidlet pumpes gen- nem spiralerne eller rørene. Det er normalt.

- Når kompressoren kører, pumpes kølemidlet rundt, og der kommer en snurrende og pulserende lyd fra kompressoren. Det er normalt.

- Varmeudvidelsen kan give pludselige knæklyde. Det er et naturligt og ufarligt fysisk fænomen. Det er normalt.

- Når kompressoren tænder og slukker kan der høres et svagt klik fra termostatknappen. Det er normalt.

Energisparetips

- Åbn døren så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.

- Hvis den omgivende temperatur er høj, termostatknappen står på det koldeste trin, og skabet er helt fyldt, kan kompressoren køre konstant, så der dannes rim eller is på for-damperen. Hvis det sker, sættes knappen på en lavere indstilling, så den automatiske afrimning starter, og strømforbruget dermed falder.

Råd om køling af friske madvarer

Sådan holder maden sig bedst:

• Sæt ikke dampende varm mad eller drikke i køleskabet
• Læg låg på maden eller pak den ind, især hvis den lugter stærkt
• Placer maden, så luften kan cirkulere frit rundt om den

Råd om køling

Nyttige tip:

Kød (alle slags): Pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen.

Det er kun sikkert at opbevare kød på denne måde i 1-2 dage.

Tilberedt mad, pålæg, kolde retter og lignende: Bør pakkes ind og kan stilles på alle hylder.

Frugt og grønt: Bør rengøres grundigt og lægges i den/de særlige skuffe(r).

Smør og ost: Bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude.

Mælkeflasker: Bør have låg på og opbevares i flaskehylden i døren.

Bananer, kartofler, løg og hvidløg behøver ikke at lægges i køleskab, med mindre de er pakket ind.

Råd om frysning

Her er nogle vigtige tips om, hvordan du udnytter fryseafdelingen bedst muligt:

• Den maksimale indfrysningskapacitet pr. døgn. fremgår af typeskiltet;
• Indfrysningen tager 24 timer. I dette tidsrum bør der ikke lægges flere madvarer ind;
• Nedfrys kun 1. klasses madvarer, der er friske og grundigt rengjorte;
• Del maden op i små portioner, så den indfryses hurtigt og jævnt. Så kan du også hurtigt optø netop den mængde, du skal bruge;
• Pak maden ind i alufolie eller polyætylen, og sørg for, at indpakningen er lufttæt;
• Lad ikke friske, ikke-nedfrosne madvarer røre ved frostvarer, så temperaturen stiger i dem;
• Magre madvarer holder sig bedre og længere end fedtholdige; Salt nedsætter madens holdbarhed;
• Hvis sodavandsis spises direkte fra frostrummet, kan de give forfrysninger;
• Det er en god idé at mærke alle pakker med indfrysningsdato, så du har styr på holdbarheden;

Tips om opbevaring af frostvarer

For at få den største fornøjelse af dette skab, skal du:

• Sikre dig, at købte dybfrostvarer har været været korrekt opbevaret i forretningen;
• Sørge for at bringe frostvarer hjem hurtigst muligt og lægge dem i fryseren;
• Åbne døren så lidt som muligt, og ikke lade den stå åben længere end højst nødvendigt.
• Optøede madvarer nedbrydes meget hurtigt og kan ikke nedfryses igen.
• Overskrid ikke udløbsdatoen på pakken.

VEDLIGEHOLDELSE OG RENG∅RING

BEMÆRK

Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse.

Apparatets kølesystem indeholder klorbrinter; Service og påfyldning må derfor kun udføres af en autoriseret tekniker.

Regelmæssig rengøring

Apparatet skal jævnlig rengøres:

• Vask det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe.
• Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.
• Skyl og tør grundigt af.

Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet.

Brug aldrig sulfosæbe, skurepulver, stærkt parfumeret rengøringsmiddel eller voksprodukter til indvendig rengøring af skabet. Det skader overfladen og efterlader kraftig lugt.

Rens kondensatoren (det sorte gitter) og kompressoren bag på skabet med en børste eller støvsuger. Det øger apparatets ydeevne og sparer strøm.

Pas på ikke at beskadige kølesystemet.

Mange rengøringsmidler til køkkener indeholder kemikalier, der kan angribe og evt. beskadige de anvendte plastmaterialer i apparatet. Derfor anbefales det, at kabinettet udven-dig kun rengøres med varmt vand tilsat lidt opvaskemiddel.

Sæt stikket i stikkontakten efter rengøringen.

Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk, hver gang motorkompressoren standser. Afrimningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet (over motorkompressoren), hvor det fordamper.

Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vand-et ikke løber over og drypper ned på maden i ska-bet. Brug den medfølgende special-flaskerenser, der sidder i afløbshullet ved leveringen.

Der vil altid dannes lidt rim på hylderne i frostrummet og rundt om øverste afdeling.

Fryseren skal afrimes, när laget af rim er 3-5 mm tykt.

Rimlag fjernes på følgende måde:

1. Sluk for apparatet.
2. Tag eventuelle madvarer ud, pak dem ind i flere lag avispapir, og læg dem et koldt sted.
3. Lad døren stå åben.
4. Når afrimningen er afsluttet, tørres skabet grundigt af indvendig, og proppen sættes i igen.
5. Tænd for apparatet.
6. Sæt termostatknappen på højeste trin, og lad apparatet stå på denne indstilling i to-tre timer.
7. Læg madvarerne på plads igen.

Brug aldrig skarpe metalgenstande til at skrabe rim af fordamperen. Det kan beskadige den. Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen, med mindre de er anbefalet af producenten. Hvis dybfrostvarernes temperatur er steget under afrimningen, kan det forkorte deres holdbarhed.

Pause i brug

Tag følgende forholdsregler, när apparatet ikke skal bruges i længere tid:

1. tag stikket ud af stikkontakten
2. tag al maden ud
3. afrim og rengør apparatet og alt tilbehør
4. lad døren/dørene stå åbne for at forebygge ubehagelig lugt.

Hvis der skal være tændt for skabet: Bed nogen se til det en gang imellem, så maden ikke bliver fordærvet, hvis der har været strømsvigt.

HVIS NOGET GÅR GALT

ADVARSEL

Inden fejlfinding skal stikket tages ud af kontakten.

Fejl, der ikke er nævnt i denne brugsanvisning, må kun afhjælpes af en autoriseret installatør eller anden fagmand.

Der kommer lyde under normal drift (kompressor, kølekredsløb).

Fejl Mulig årsag	Løsning
Apparatet støjer	Apparatet står ikke fast Se efter, om apparatet står sta-bilt (alle fire fødder skal hvile på gulvet)
Apparatet virker ikke.Pæren lyser ikke.	Der er slukket for apparatet. Tænd	for apparatet.
Stikket er ikke sat rigtigt i kon-takten.		Sæt stikket helt ind i kontakten.
Ingen strøm til apparatet. Derer ingen strøm på stikkontakten.		Prøv at tilslutte et andet elek-trisk apparat i den pågældende stikkontakt.Kontakt en autoriseret installatør.
Pæren lyser ikke.	Lampen er gået i dvale. Luk døren, og åbn den igen.
Pæren er sprunget. Se "Udskiftning af pære".
Kompressoren kører hele tiden.	Temperaturen er ikke rigtigt ind-stillet.	Vælg en højere temperatur.
	Døren er ikke lukket korrekt.	Se "Lukning af døren".
	Døren er blevet åbnet for tit.	Lad ikke døren stå åben længere end nødvendigt.
	For høj temperatur i madvarer.	Lad madvarer køle ned til stue-temperatur før opbevaring.
For høj rumtemperatur. Sænk rumtemperaturen.
Der løber vand ned ad bagpladen i køleskabet.	Under automatisk afrimning smelter rim på bagpladen.	Det er normalt.
Der løber vand ind i køle-skabet.	Afløbet til afrimningsvand er til-stoppet.	Rens afløbet.
Madvarer blokerer, så vandet ikke kan løbe ned i vandbeholde-ren.		Sørg for, at madvarerne ikke rø-rer bagpladen.
Der løber vand ud af ska-bet.	Afrimningsvandet løber ikke fra afløbet og ned i beholderen oven over kompressoren.	Sæt afløbet til afrimningsvand på fordamperbeholderen.
Temperaturen i appara-tet er for lav.	Temperaturen er ikke rigtigt ind-stillet.	Vælg en højere temperatur.
Temperaturen i appara-tet er for høj.	Temperaturen er ikke rigtigt ind-stillet.	Vælg en lavere temperatur.
	Døren er ikke lukket korrekt.	Se "Lukning af døren".
	For høj temperatur i madvarer.	Lad madvarer køle ned til stue-temperatur før opbevaring.
For store mængder mad lagt i på samme tid.		Læg mindre mad i ad gangen.
Temperaturen i køleska-bet er for høj.	Der er ingen cirkulation af kold luft i apparatet.	Sørg for, at der er cirkulation af kold luft i apparatet.
Temperaturen i fryseren er for høj.	Madvarerne ligger for tæt på hi-nanden.	Læg madvarerne, så den kolde luft kan cirkulere.
Der dannes for meget rim.	Maden er ikke rigtigt indpakket. Pak maden rigtigt ind.
Døren er ikke lukket korrekt.	Se "Lukning af døren".
Temperaturen er ikke rigtigt ind-stillet.		Vælg en højere temperatur.

Udskiftning af pære

1. Tag stikket ud af kontakten.
2. Fjern skruen i lampedækslet.
3. Fjern lampedækslet (se ill.).
4. Udskift den brugte pære med en, der har samme effekt, og som er specielt beregnet til husholdningsapparater (den maksimale effekt er angivet på lampedækslet).
5. Monter lampedækslet.
6. Stram skruen i lampedækslet.
7. Sæt stikket i stikkontakten.
8. Åbn døren. Se efter, at lampen lyser.

1. Rengør dørpakningerne.
2. Juster døren, hvis den ikke slutter tæt. Se under "Installation".
3. Udskift evt. defekte dørpakninger. Kontakt servicecenteret.

TEKNISKE DATA

S163TK48	S64140TK48
Mål
Højde 850 mm 850 mm
Bredde 550 mm 550 mm
Dybde 612 mm 612 mm
Temperaturstignings-tid	11 h	11 h

De tekniske specifikationer fremgår af typeskiltet indvendig i skabet, på venstre væg, samt af energimærket.

INSTALLATION

ADVARSEL

Læs afsnittet "Om sikkerhed" omhyggeligt, før apparatet installeres for at forebygge ulykker, og sikre at det bruges korrekt.

Opstilling

Apparatet kan også opstilles indendørs på et tørt, ventileret sted (garage eller kælder), men fungerer bedst, hvis det står et sted, hvor omgivelsernes temperatur svarer til den klimaklasse, der er angivet på apparatets typeskilt:

Klimaklasse Omgivelsestemperatur
SN +10°C til + 32°C
N +16 °C til + 32°C
ST +16 °C til + 38°C
T +16 °C til + 43 °C

Nivellering

Ved opstillingen skal det sikres, at apparatet er i vater. Det gøres med to justeringsfødder i bunden, under apparatets forkant (2). Juster evt. fo- den ved at fjerne afstandsstykket (1).

Apparatet skal opstilles i god afstand fra varmekilder som radiatorer, varmtvandsbeholdere, direkte sollys etc. Sørg for, at luften kan cirkulere frit bag kabinettet. Afstanden mellem kabinet-tets øverste del og overskabet skal være mindst 100 mm for at sikre optimal ydelse, hvis appara-tet anbringes under et overskab. Ideelt bør appa-ratet dog ikke placeres under overskabe. Appara-tet kan sættes præcis i vater med en eller flere af de justerbare fødder i bunden af skabet. Hvis kabinettet skal stå i et hjørne, med hængselsiden mod væggen, skal der mindst være 10 mm til væggen, så døren kan åbnes så meget, at hylderne kan tages ud.

Det skal være muligt at koble apparatet fra lysnettet. Efter installationen skal stikket derfor være let at komme til.

Montering under en sammenhængende bordplade

Hvis dit køleskab monteres under en sammenhængende bordplade, bør der installeres et luftaftræk på mindst 200cm ^2 og en ventilationsrist bag på køkkenbordet, som passer til køkkenbordets design.

Snitfladerne i bordpladen bør lakeres for at undgå, at de svulmer op på grund af fugtindtrængen. Apparatets afstand til væggen skal være mindst 30 mm og skal kontrolleres før ventilationsgrillen sættes i.

Afmontering af bordpladen

Bordpladen tages af på flg. måde:

1. Skru venstre og højre skruer af på bagsiden.
2. Løft bordpladen let fortil, skub det ca. 20 mm tilbage og løft det af ved at tage fat fortil.
3. Skru venstre og højre skruer af på forsiden.
4. Opbevar skruerne på et sikkert sted sammen med bordpladen.

Tilpas og montér apparatet til den sammenhængende bordplade

Vend eventuelt døren før monteringen (se: Vending af dør).

Skub forsigtigt apparatet ind i nichen.

Pas på, at netledningen ikke kommer i klemme.

Kontrollér vægafstanden (se: Montering under en sammenhængende bordplade).

Bring apparatet i vater ved at skrue de to justeringsfødder fortil ud eller ind, så der opnås en stabil position.

Fastgør apparatet under bordpladen i det øver-

ste dørhængsel med passende skruer (afhængigt af bordpladens design og afstanden mellem apparatet og bordpladen. Skruerne leveres ikke sammen med apparatet). Udjævn eventuelt mellemrummet mellem dørhængslet og bordpladen med en passende underlagsski-

ve (plast eller træ, leveres ikke sammen med apparatet). Det beskytter hængslet mod at blive bøjet og mod eventuel svigtende dørfunktion.

Vending af dør

Under de følgende operationer anbefales det, at få en hjælper til at holde godt fast i ska-bets dør/døre, mens arbejdet udføres.

Døren vendes på følgende måde:

1. Tag stikket ud af kontakten.
2. Skru de to justeringsfødder af.
3. Skru skruerne i dørens nederste hængsel ud. Tag hængslet af. Flyt tappen i pilens retning.
4. Skru skruen ud, og montér den i mod- satte side.
5. Montér hængslet i modsatte side.

6. Tag døren af ved at trække den nedad, mens den holdes på klem.

7. Vip forsigtigt apparatet bagover, så kompressoren ikke kan røre gulvet.

1. Skru det øverste dørhængsel af, og skru det i på den modsatte side.
2. Sæt døren på plads.
3. Sæt dørbeslagets tap i dørhængslet igen som vist på figuren.
4. Sæt dørbeslagets tap i døren nederst i venstre side og fastgør dørhængslet med skruen.
5. Skru de to justeringsfødder i.
6. Rejs apparatet i opretstående stilling.
7. Afmonter grebet, og genmonter det på modsatte side ^5) i modsatte side.
8. Sæt apparatet på plads, bring det i va- ter, og vent mindst fire timer med at til- slutte det til lysnettet.

• Alle skruer er strammet.
  • Døren åbner og lukker rigtigt.
  Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet, skal du lade pakningen tilpasse sig selv.

Kontakt Electrolux A/S, hvis du ikke selv vil vende døren. Electrolux A/S kan tilbyde at ændre dørens åbningsretning mod betaling.

Vending af dør til frostafdeling

Stikkontakt

BEMÆRK

Sørg for, at elkablet kan bevæges frit.

Stikkontakten til apparatets strømforsyning skal være placeret således, at apparatets stik nemt kan trækkes ud.

Hvis dit apparat er monteret under en sammenhængende bordplade, skal stikkontakten være som vist på figuren.

Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på type-skiltet svarer til boligens forsyningsstrøm.

Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds.

Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes.

Apparatet er i overensstemmelse med følgende. EU-direktiver.

SKÅN MILJ∅ET

Symbolet ⚫ på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.
