Type product	Afzuigkap
Merk	AEG-Electrolux
Model	DD 9963
Installatietype	Afvoerend of recirculerend (met optioneel koolstoffilter)
Minimale veiligheidsafstand tot kookplaat	650 mm
Afvoeraansluiting diameter	120 mm of 150 mm (met reduceringflens)
Voedingsspanning	230-240 V ~ 50 Hz (typisch, controleer typeplaatje)
Motorsnelheden	3 snelheden + intensieve snelheid (5 minuten getimed)
Automatische uitschakeling	Uitgestelde uitschakeling: 10 min (snelheid 3), 15 min (snelheid 2), 20 min (snelheid 1)
Verlichting	1 x 20 W halogeenlamp
Bediening	Elektronische drukknoppen met LED-indicatoren
Filtertype (vet)	Zelfdragende metalen vetfilters, vaatwasbestendig
Filtertype (geur)	Actief koolstoffilter (recirculatieversie, elke 4 maanden vervangen)
Filter verzadigingsalarm	LED-indicatie: vast na 100 uur (vet), knipperend na 200 uur (koolstof)
Materiaal	Roestvrij staal en gelakt staal (geschat)
Afmetingen (totaal)	Breedte: ca. 90 cm (gebruikelijke maat), raadpleeg handleiding
Netto gewicht	Ca. 15-20 kg (schatting voor vergelijkbare modellen)
Energielabel	Niet gespecificeerd, waarschijnlijk B of C (ouder model)
Geluidsniveau	Niet gespecificeerd, typisch 55-65 dB(A)
Veiligheidskenmerken	Klasse I, aarding vereist, tweepolige schakelaar met 3 mm contactafstand

Veelgestelde vragen - DD 9963 AEG-ELECTROLUX

Wat is de minimale afstand tussen de kookplaat en de afzuigkap?

De minimale veiligheidsafstand is 650 mm voor de AEG-Electrolux DD 9963 afzuigkap.

Kan deze afzuigkap worden gebruikt in recirculatiemodus?

Ja, de DD 9963 kan worden gebruikt in recirculatiemodus met een optioneel actief koolstoffilterpakket.

Hoe maak ik de metalen vetfilters schoon?

De metalen vetfilters zijn zelfdragend en kunnen worden gewassen in de vaatwasmachine. Ze moeten minstens elke 2 maanden worden gereinigd of wanneer de LED-indicator oplicht.

Hoe vaak moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter kan niet worden gewassen en moet minstens elke 4 maanden worden vervangen, of wanneer de LED knippert.

Welk type lamp gebruikt de afzuigkap?

De afzuigkap gebruikt een 20 W halogeenlamp. Vervang door de verlichtingssteun te verwijderen en vervang door een lamp van hetzelfde type.

Hoe reset ik het filter verzadigingsalarm?

Zet de lichten en motor uit, druk vervolgens op knop H om het alarm te resetten. Voor activering van het koolstoffilteralarm, druk binnen 5 seconden op knop G en dan H.

Wat is de functie van de intensieve snelheid?

De intensieve snelheid is getimed voor 5 minuten en kan worden geactiveerd vanuit elke andere snelheid of motor uit. Na 5 minuten keert het automatisch terug naar de vorige snelheid.

Kan ik de afzuigkap zelf installeren?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. De afzuigkap moet stevig aan de muur worden bevestigd met geschikte beugels en worden aangesloten op de elektrische voeding met een tweepolige schakelaar.

Wat doet de automatische uitschakelfunctie?

De uitgestelde uitschakeling schakelt de motor en lichten automatisch uit na 10, 15 of 20 minuten, afhankelijk van de geselecteerde snelheid (snelheid 3: 10 min, snelheid 2: 15 min, snelheid 1: 20 min).

Is deze afzuigkap geschikt voor gebruik boven een gasfornuis?

Ja, maar zorg voor voldoende ruimteventilatie. Laat nooit hoge open vlammen onder de afzuigkap en stel de vlam alleen af op de panbodem.

GEBRUIKSAANWIJZING DD 9963 AEG-ELECTROLUX

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apjaraat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe-passing zijn op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm.
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Componenten

Ref. Aantal Componenten van het apparaat
1	1	Afzuigkap met: bedieningsknoppen, verlichting, ventilatorunit, fil- ters
2.1	1	Bovenste	schouw
2.2	1	Onderste schouw
9	1	Verloopflens	150-120
16	1	Filterdeksel
Ref. Aantal Installatiecomponenten
7.2.1	2	Bevestigingsbeugels bovenste schouw
11	6	Pluggen
11a	2	Pluggen SB 12/10
12a	6	Schroeven 4,2 x 44,4
12c	10	Schroeven 2,9 x 6,5
Aantal Documentatie
	1	Instructieboekje

Boren in de wand en bevestigen van de beugels

Bij installatie van de afzuigkap met luchtcirculatie dient u er rekening mee te houden dat boven de kap een afstand tot de bovenste grens (plafond of schap) van minstens 8-10 cm moet overblijven.

Teken op de wand:

• Een verticale lijn tot het plafond of tot de bovenste grens in het midden van de zone waar de afzuigkap moet worden gemonteerd;
• Een horizontale lijn op min. 1090 mm afstand van het kookvlak.
• Teken Y mm rechts van de verticale referentielijn een punt (1) op de horizontale lijn.
• Herhaal deze handeling aan de andere kant en controleer de uitlijning.
• Teken, zoals aangegeven, een referentiepunt (2) op 150 mm afstand van de verticale referentielijn en 820 mm boven het kookvlak.
• Herhaal deze handeling aan de andere kant en controleer de uitlijning.
• Boor gaten van 12 mm op de plaats van de getekende punten (1).
• Boor gaten van 8 mm op de plaats van de getekende punten (2).
• Plaats de pluggen met de beugel 11a in de gaten (1) en draai ze aan.
• Plaats de plug 11 in de gaten (2).
• Plaats de beugel 7.2.1 op 1-2 mm afstand van het plafond of van de bovenste grens, zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.
• Kruis het midden van de gaten van de beugel aan.
• Plaats de beugel 7.2.1 X mm onder de eerste beugel (X = hoogte standaard bijgeleverde bovenste schouw), zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.
• Kruis het midden van de gaten van de beugel aan.
• Boor gaten van 8 mm op de plaats van de getekende punten.
• Plaats de pluggen 11 in de gaten.
• Bevestig de beugels met de bijgeleverde schroeven 12a (4,2 x 44,4).

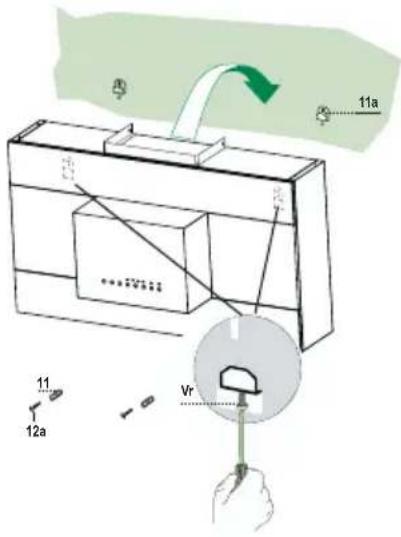

Montage van de afzuigkap

• Verwijder de vetfilters met behulp van de handgrepen.
• Stel de twee schroeven Vr van de beugels 11a op het begin van de aanslag.
  • Haak de afzuigkap aan de 2 beugels 11a.
• Draai vanuit de binnenkant van de afzuigkap aan de schroeven Vr om de behuizing van de afzuigkap uit te lijnen.
• Draai de veiligheidsschroeven 12a aan.

Aansluitingen

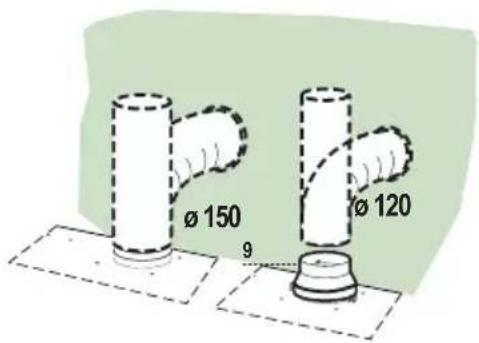

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

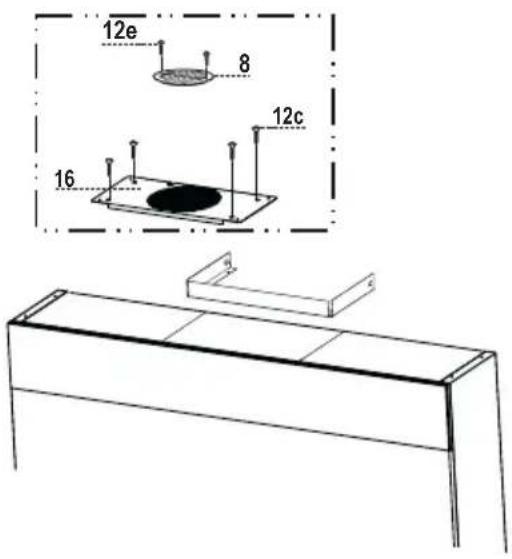

LUCHTUITLAAT FILTERVERSIE

Om het model met luchtcirculatie te installeren moet de optionele kit Actief koolstofpatroon worden aangeschaft.

• Verwijder het hoekelement van de schouw.
• Bevestig het filterdeksel op de luchtuitgang met behulp van de vier schroeven 12c (2,9 x 6,5).

Montage van de schouw

De haard can alleen met zuige kap gemonteerd geworden

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.
• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

Toets	Functie Led
A	Schakelt de verlichtingsinstallatie in en uit. -
B	Schakelt de verlichtingsinstallatie met lage lichtsterkte in en uit.	-
C	Schakelt de zuigmotor in of uit op de laatst gebruikte snelheid.	De leds gaan aan of uit afhankelijk van de ingestelde snelheid.Snelheid 1, led VI aan.Snelheid 2, led VI+V2 aan.Snelheid 3, led VI+V2+V3 aan.
D	Verhoogt de bedrijfssnelheid. -
E	Verlaagt de bedrijfssnelheid. -
F	Activeert de hoogste snelheid vanuit elke snel-heidsstand of vanuit de uitgeschakelde stand van de motor. Deze snelheid wordt 5 minuten aangehouden en daarna keert het systeem terug naar de eerder ingestelde snelheid. Geschikt voor het opvangen van de maximale uitstoot van kookdampen.Deze functie kan worden uitgeschakeld door op de toets te drukken of de motor uit te zetten.	De led F gaat aan.
G	Schakelt de vertraagde automatische uitschake-ling van de motor en van de verlichtingsinstal-latie 10' in als de 3esnelheid is ingesteld, 15' als de 2esnelheid is ingesteld en 20' als de 1esnelheid is ingesteld. Deze functie is geschikt om restgeuren volledig te verwijderen en kan worden uitgeschakeld met een druk op de toets of door de motor uit te zetten.	De led G gaat aan.
H	Reset het alarm dat aangeeft dat de filters verzadigd zijn alleen als dit wordt gesignaleerd.	Na 100 bedrijfsuren gaat de led H voortdurend branden om de verzadiging van de metalen filters te signaleren.Na 200 bedrijfsuren gaat de led H knipperen om de verzadiging van de actieve koolstofffil-ters te signaleren.

Waarschuwing: Om ervoor te zorgen dat de druk op het symbool

Metalen vetfilters

REINIGEN VAN DE ZELFDRAGENDE METALEN VETFILTERS

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotor uit.
• Druk op de toets H.

Reinigen van de filters

• De vetfilters kunnen in de vaatwasser worden gewassen. Dit moet gebeuren als de led H gaat branden of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.
• Neem de filters één voor één weg. Ondersteun ze daarbij met één hand en trek de hendel naar beneden met de andere hand.
• Was de filters zonder ze te buigen en laat ze drogen alvorens ze weer te monteren.
• Monteer de filters weer en houd de handgreep daarbij naar het zichtbare deel aan de buitenkant.

Geurfilters met actieve koolstof (Model met luchtcirculatie)

Dit filter is niet afwasbaar en niet regenereerbaar en moet worden vervangen als de led H knippert of in elk geval om de 4 maanden. Het alarm wordt alleen gesignaleerd als de zuigmotor ingeschakeld is.

Activering van het alarmsignaal

• Bij afzuigkappen met luchtcirculatie moet het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installatie of daarna.
• Schakel de lampen en de zuigmotor uit.
• Druk op de toets G.
• Druk binnen 5 seconden op de toets H totdat de led H ter bevestiging gaat knipperen:
• 2 maal knipperen Led – Alarm geurfilter met actieve koolstof verzadigd GEACTIVEERD.
• 1 maal knipperen Led – Alarm geurfilter met actieve koolstof verzadigd GEDEACTIVEERD.

Vervangen van het geurfilter met actieve koolstof

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotor uit.
• Druk op de toets H.

Vervangen van het filter

• Verwijder de metalen vetfilters.
• Verwijder de verzadigde geurfilters met actieve koolstof zoals aangegeven (A).
• Monteer de nieuwe filters zoals aangegeven (B).
• Monteer de metalen vetfilters weer.

Verlichting

VERVANGING VAN DE LAMPEN

Halogeenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap.
• Trek de lamp uit de houder.
• Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.
• Monteer de houder door hem te bevestigen met de twee eerder verwijderde schroeven.

Geef onze klantenservice bij een storing de volgende gegevens op:
