Tuotetyyppi	Liesituuletin
Brändi	AEG-Electrolux
Malli	DD 9963
Asennustyyppi	Kanavoitu tai kiertoilma (valinnaisella hiilisuodattimella)
Pienin turvaetäisyys liedestä	650 mm
Poistoyhteen halkaisija	120 mm tai 150 mm (supistuslaipan kanssa)
Virransyöttö	230-240 V ~ 50 Hz (tyypillinen, tarkista arvokilpi)
Moottorin nopeudet	3 nopeutta + tehostusnopeus (5 min ajastettu)
Automaattinen sammutus	Viivästetty sammutus: 10 min (nopeus 3), 15 min (nopeus 2), 20 min (nopeus 1)
Valaistus	1 x 20 W halogeenilamppu
Ohjaimet	Elektroniset painonapit LED-merkkivaloilla
Suodatintyyppi (Rasva)	Itsekantavat metalliset rasvasuodattimet, konepesun kestävät
Suodatintyyppi (Haju)	Aktiivihiilisuodatin (kiertoilmaversio, vaihda 4 kuukauden välein)
Suodattimen kyllästymishälytin	LED-merkkivalo: palaa jatkuvasti 100 tunnin jälkeen (rasva), vilkkuu 200 tunnin jälkeen (hiili)
Materiaali	Ruostumaton teräs ja maalattu teräs (arvio)
Mitat (kokonais)	Leveys: n. 90 cm (yleinen koko), katso ohjekirjaa
Nettopaino	Noin 15-20 kg (arvio vastaaville malleille)
Energialuokka	Ei määritelty, todennäköisesti B tai C (vanhempi malli)
Melutaso	Ei määritelty, tyypillisesti 55-65 dB(A)
Turvaominaisuudet	Luokka I, maadoitus vaaditaan, kaksinapainen kytkin, jonka kosketusväli 3 mm

Usein kysytyt kysymykset - DD 9963 AEG-ELECTROLUX

Mikä on pienin etäisyys keittotason ja liesituulettimen välillä?

Pienin turvaetäisyys on 650 mm AEG-Electrolux DD 9963 liesituulettimelle.

Voiko tätä liesituuletinta käyttää kiertoilmatoiminnolla?

Kyllä, DD 9963 voidaan käyttää kiertoilmatoiminnolla valinnaisen aktiivihiilisuodatinsarjan kanssa.

Kuinka puhdistan metalliset rasvasuodattimet?

Metalliset rasvasuodattimet ovat itsekantavia ja ne voidaan pestä astianpesukoneessa. Ne tulisi puhdistaa vähintään 2 kuukauden välein tai kun LED-merkkivalo syttyy.

Kuinka usein hiilisuodatin tulisi vaihtaa?

Aktiivihiilisuodatinta ei voi pestä ja se on vaihdettava vähintään 4 kuukauden välein tai kun LED vilkkuu.

Millaista lamppua liesituuletin käyttää?

Liesituuletin käyttää 20 W halogeenilamppua. Vaihda poistamalla valaistuksen tuki ja asentamalla samantyyppinen lamppu.

Kuinka nollaan suodattimen kyllästymishälyttimen?

Sammuta valot ja moottori, paina sitten painiketta H nollataksesi hälyttimen. Hiilisuodattimen hälytyksen aktivoimiseksi paina painiketta G ja sitten H 5 sekunnin kuluessa.

Mikä on tehostusnopeuden toiminto?

Tehostusnopeus on ajastettu 5 minuutiksi, ja se voidaan aktivoida mistä tahansa muusta nopeudesta tai moottorin ollessa pois päältä. Se palaa automaattisesti edelliseen nopeuteen 5 minuutin jälkeen.

Voinko asentaa liesituulettimen itse?

Asennus tulee suorittaa pätevän ammattilaisen toimesta. Liesituuletin on kiinnitettävä tukevasti seinään asianmukaisilla kiinnikkeillä ja kytkettävä sähköverkkoon kaksinapaisella kytkimellä.

Mitä automaattinen sammutus -toiminto tekee?

Viivästetty sammutus kytkee moottorin ja valot automaattisesti pois päältä 10, 15 tai 20 minuutin kuluttua valitusta nopeudesta riippuen (nopeus 3: 10 min, nopeus 2: 15 min, nopeus 1: 20 min).

Sopiiko tämä liesituuletin kaasulieden yläpuolelle?

Kyllä, mutta varmista riittävä huoneen ilmanvaihto. Älä koskaan jätä korkeita avotulia liesituulettimen alle ja säädä liekki vain kattilan pohjaan.

KÄYTTÖOHJE DD 9963 AEG-ELECTROLUX

⚠ Nämä käyttöohjeet koskevat useita tuuletintyyppejä. On mahdollista, että teksti käsittelee yksityiskohtia, jotka eivät kuulu valitsemaanne tuulettimeen.

ASENNUS

• Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutuvista vahingoista
• Pienin sallittu turvaetäisyys liesitason ja liesikuvun välillä on 650 mm.
• Tarkista, että käytettävän sähköverkon jännite vastaa liesikuvun sisäpuolella olevaan arvokilpeen merkittyä jännitettä.
• Kytke laite vain maadoitettuun pistorasiaan.
• Yhdistä liesituuletin hormiin putkella, jonka halkaisija on vähintään 120 mm. Hormiin menevän putken on oltava mahdollisimman lyhyt.
• Älä yhdistä liesituuletinta savuhormiin (lämmityskattilat, tulisijat, jne.).
• Mikäli liesituuletinta käytetään muiden kuin sähkölaitteiden (esim. kaasuhella) yhteydessä, on huolehdittava työskentelytilan riittävästä tuuletuksesta, etteivät poistettavat kaasut pääse virtaamaan takaisin työskentelytilaan. Keittiössä on oltava ilmanvaihtoaukko puhdasta tuloilmaa varten.

KÄYTTÖ

• Liesituuletin on tarkoitettu vain kotitalouskäyttöön.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin, mihin se on suunniteltu.
• Älä koskaan jätä avotulta liesituulettimen alle liesituulettimen ollessa käynnissä.
• Säädä liekin teho siten, että liekki kohdistuu vain astian pohjaan eikä sen reunoille.
• Syviä paistinpannuja on paiston aikana koko ajan pidettävä silmällä, sillä ylikuumentunut öljy voi leimahtaa tuleen.
• Lapset tai henkilöt, joita ei ole opastettu laitteen oikeaan käyttöön, eivät saa käyttää liesituuletinta.
• Liesikuvun alla ei saa valmistaa liekitettäviä ruokia: tulipalon vaara
• Laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden psyykkinen, aistien tai mielen terveys on heikentynyt, tai henkilöt, joilla ei ole tarpeellista kokemusta tai taitoa, ellei heidän turvallisuudestaan vastaava henkilö ole valmentanut heitä laitteen käyttöön tai valvo sitä.
• Valvo, etteivät lapset pääse leikkimään laitteella.

HUOLTO

• Sulje laite tai irrota sen pistoke pistorasiasta ennen hoitoa.
• Puhdista ja/tai vaihda suodattimet annetun ajan kuluttua.
• Puhdista liesituuletin kostealla kankaalla ja miedolla, nestemäisellä pesuaineella.

Symboli , joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektro-niikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukai-sen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja tervey-teen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epääasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostet-tu.

Osat

Viite	Lkm	Tuotteen osat
1 1	Liesituulettimen runko, johon kuuluu: Kytkimet, valo, tuuletusyksik-kö, suodattimet
2.1	1	Ylähormi
2.2	1	Alahormi
9	1	Kavennuslaippa 150-120
16	1	Suodatuskansi
Viite	Lkm	Asennuksen osat
7.2.1	2	Ylähormin kiinnitystuet
11	6	Ruuvitulpat
11a	2	Ruuvitulpat SB 12/10
12a	6	Ruuvit 4,2 x 44,4
12c	10	Ruuvit 2,9 x 6,5
	Lkm	Asiakirjat
	1	Käyttöohjeet

Seinän poraus ja tukien kiinnittäminen

Jos liesituuletin asennetaan suodatinversiona, on otettava huomioon, että liesituulettimen yläpuolelle, ylärajan (katon tai hyllyn) ja laitteen väliin, täytyy jäädä ainakin 8-10 cm tilaa.

Merkitse seinälle:

• pystysuora viiva kattoon tai ylärajaan saakka liesituulettimen asennusalueen keskikohdalle,
• vaakasuora viiva vähintään 1090 mm keittotason yläpuolelle.
• Merkitse vaakasuoralle viivalle piste (1), Y mm pystysuoran viitelinjan oikealle puolelle.
• Toista toimenpide toiselle puolelle ja tarkista, että ne ovat samalla tasolla.
• Merkitse viitepiste (2) 150 mm pystysuorasta viitelinjasta ja 820 mm keittotason yläpuolella.
• Toista toimenpide toiselle puolelle ja tarkista, että ne ovat samalla tasolla.
• Poraa merkittyihin kohtiin (1) reiät ø 12 mm.
• Poraa merkittyihin kohtiin (2) reiät ø 8 mm.
• Aseta reikiin (1) tulpat ja tuki 11a, ruuvaa kiinni.
  • Laita tulppa 11 reikiin (2).
• Aseta tuki 7.2.1 kuten kuvassa 1-2 mm katosta tai ylärajasta niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.2.1 kuten kuvassa X mm ensimmäisen tuen alapuolelle (X = toimitetun ylähormin korkeus), niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
  • Laita tulpat 11 aukkoihin.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4).

Liesituulettimen rungon kokoaminen

• Poista rasvasuodattimet kahvojen avulla.
• Säädä kaksi ruuvia Vr tuessa 11a liikkeen alkuun.
• Kiinnitä liesituulettimen runko kahteen tukeen 11a.
• Tasapainota liesituulettimen runko sisäpuolelta ruuveilla Vr.
  • Ruuvaa kiinni turvaruuvit 12a.

Ilmanpoistoputket

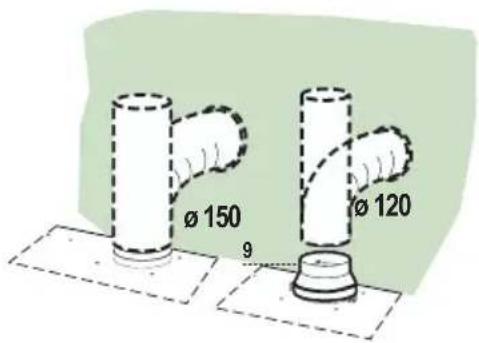

HORMILIITÄNTÄINEN MALLI

Tämä malli asennetaan liittämällä koneisto hormiin oman valintasi mukaan joko taipuisalla tai jäykällä ø 150 tai 120 mm putkella.

• Asentaaksesi ø 120 mm ilmanvaihtoputken asenna supistusputki 9 koneiston poistoilma-aukon päälle.
• Asenna ilmanpoistoputki riittävällä määrällä putkenkiinnittimiä (eivät sisälly toimitukseen).
• Poista mahdolliset aktiivihilisuodattimet.

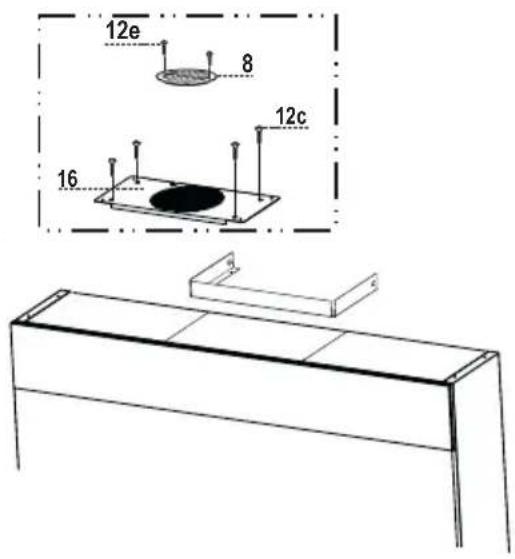

Suodatusversion ilman ulostulo

Suodatusversion asentamista varten on hankittava lisävarustesarja Aktiivihilisuodatin.

• Poista hormin kulmakiinnike
- Ruuvaa suodatuskansi ilman ulostuloon neljällä ruuvilla 12c (2,9 x 6,5).

Hormin kokoaminen

Hormi voidaan asentaa vain liesituulettimen imuversioon.

Ylähormi

• Levitä sivureunoja hieman, kiinnitä ne tukien 7.2.1 taakse ja sulje ne paikalleen.
• Kiinnitä tuet sivuilta 4 toimitetulla ruuvilla 12c (2,9 x 6,5).

Alahormi

• Levitä hormin sivureunoja hieman, kiinnitä ne ylähormin ja seinän väliin ja sulje ne paikalleen.
• Kiinnitä alaosa sivuilta liesituulettimen runkoon 2 toimitetulla ruuvilla 12c (2,9 x 9,5).

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm.
• Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa

Painike	Toiminto	Merkkivalo
A	Sytyttää ja sammuttaa valaistuksen. -
B	Sytyttää ja sammuttaa pienitehoisen valais-tuksen.	-
C	Sytyttää ja sammuttaa imumoottorin viimeksi käytetyn nopeuden mukaan	Merkkivalot syttyvät tai sammuvat asetetun no-peuden mukaan.Nopeus 1, merkkivalo V1 palaa.Nopeus 2, merkkivalot V1+ V2 palavat.Nopeus 3, merkkivalot V1+V2+V3 palavat.
D	Lisää käyttönopeutta. -
E	Alentaa käyttönopeutta. -
F	Aktivoi tehonopeuden mistä tahansa nopeudesta tai moottorin ollessa sammutettu, tämä nopeus on ajastettu 5 minuutiksi ja tämän ajan kuluttua järjestelmä palaa aiemmin asetettuun nopeuteen. Soveltuu käytettäväksi kun savua on paljon.Toiminto poistetaan käytöstä painamalla painiketta tai sammuttamalla moottori.	Merkkivalo F syttyy.
G	Aktivoi moottorin ja valaistusjärjestelmän automaattisen viivästetyn sammutuksen 10 minuutin kuluttua, jos asetettu nopeus on kolmas nopeus, 15 minuutin kuluttua, jos nopeus on toinen ja 20 minuutin kuluttua, jos nopeus on ensimmäinen. Sopii jäännöshajujen poistamiseen. Toiminto poistetaan käytöstä painamalla painiketta tai sammuttamalla moottori.	Merkkivalo G syttyy.
H	Suorittaa suodattimen täyttymisen kuittauksen, vain jos ilmoitus on toiminut.	100 toimintatunnin jälkeen merkkivalo H palaa jatkuvasti osoittaen metallisuodattimien täyttymisen.200 toimintatunnin jälkeen merkkivalo H vilkkuu osoittaen aktiivihiilisuodattimen täyttymisen.

Huomio: Toiminto aktivoidaan painamalla symbolia.

Metalliset rasvasuodattimet

METALLISTEN ITSEKANNATTAVIEN RASVASUODATTIMIEN PUH-DISTUS

Hälytyksen kuittaus

• Sammuta valo ja imumoottori.
• Paina painiketta H.

Suodattimien puhdistus

• Ne voidaan pestä astianpesukoneessa. Ne täytyy pestä kun painikkeen H merkkivalo palaa tai vähintään 2 käyttökuukauden välein tai useammin, jos niitä käytetään paljon.

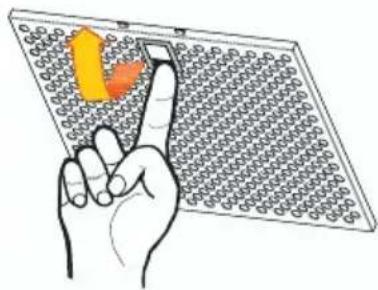

• Irrota suodattimet yksi kerrallaan, pidä niistä kiinni kun vedät vipua alaspäin toisella kädellä.
• Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kui-vua ennen kuin laitat ne takaisin paikoilleen.
• Asenna ne paikoilleen niin että kahva on näkyvissä ulkopuolella.

Suodatinta ei voi pestä eikä uudistaa, se täytyy vaihtaa kun painikkeen H merkkivalo vilkkuu tai vähintään 4 kuukauden välein. Hälytys tapahtuu vain imumoottorin ollessa toiminnassa.

Hälytyksen aktivoiminen

• Liesituulettimien suodatinversiossa suodattimien täyttymisen hälytys täytyy aktivoida asennusvaiheessa tai myöhemmin.
  • Sammuta valo ja imumoottori.
• Paina painiketta G.
• Paina painiketta H 5 sekunnin kuluessa, kunnes merkkivalo H alkaa vilkkua.
• 2 merkkivalon vilkutusta – Aktiivihilisuodattimen hälytys on AKTIVOITU.
• 1 merkkivalon vilkutus - Aktiivihilisuodattimen hälytys on POISTETTU KÄYTÖSTÄ.

Aktiivihiiilihajusuodattimen vaihtaminen

Hälytyksen kuittaus

• Sammuta valo ja imumoottori.
- Paina painiketta H.

Suodattimen vaihtaminen

• Poista metalliset rasvasuodattimet.
• Poista käytetyt aktiivihilisuodattimet kuten kuvassa (A).
• Asenna paikoilleen uudet suodattimet kuten kuvassa (B).
• Asenna paikoilleen metalliset rasvasuodattimet.

Valo

LAMPUN VAIHTAMINEN

Halogeenilamput, 20 W

• Irrota kaksi ruuvia, jotka pitävät kiinni valon tukea ja poista tuki liesituulettimesta.
• Ota lamppu irti tuesta.
• Vaihda lamppu uuteen samanlaiseen lamppuun. Varmista, että koskettimet ovat kunnolla kiinni tuessa.
• Laita tuki paikalleen ja kiinnitä se kahdella ruuvilla.

Mikäli tuote on viallinen ilmoita tekniseen huoltopisteseemme seuraavat tiedot:

E-Nr. 610

F-Nr.

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg

© Copyright by AEG

CE
