DD 9963 - Köksfläkt AEG-ELECTROLUX - Gratis bruksanvisning och manual

Typ av produkt	Köksfläkt
Märke	AEG-Electrolux
Modell	DD 9963
Installationstyp	Kanaluppsug eller recirkulation (med extra kolfilter)
Minsta säkerhetsavstånd från spishäll	650 mm
Anslutningsdiameter för frånluft	120 mm eller 150 mm (med reducering)
Strömförsörjning	230-240 V ~ 50 Hz (typiskt, kontrollera märkplåt)
Motorhastigheter	3 hastigheter + intensivhastighet (5 min tidsinställd)
Automatisk avstängning	Fördröjd avstängning: 10 min (hastighet 3), 15 min (hastighet 2), 20 min (hastighet 1)
Belysning	1 x 20 W halogenlampa
Kontroller	Elektroniska tryckknappar med LED-indikatorer
Filtertyp (fett)	Självbärande metallfettfilter, diskmaskinssäkra
Filtertyp (lukt)	Aktivt kolfilter (recirkulationsversion, byt var 4:e månad)
Filtermättnadsalarm	LED-indikator: fast efter 100 h (fett), blinkar efter 200 h (kol)
Material	Rostfritt stål och målat stål (uppskattat)
Mått (totalt)	Bredd: ca 90 cm (vanlig storlek), se manual
Nettovikt	Ca 15-20 kg (uppskattning för liknande modeller)
Energiklass	Ej specificerat, troligen B eller C (äldre modell)
Ljudnivå	Ej specificerat, typiskt 55-65 dB(A)
Säkerhetsfunktioner	Klass I, jordning krävs, tvåpolig strömställare med 3 mm kontaktgap

Vanliga frågor - DD 9963 AEG-ELECTROLUX

Vilket är minsta avståndet mellan spishällen och fläkten?

Det minsta säkerhetsavståndet är 650 mm för AEG-Electrolux DD 9963 köksfläkt.

Kan denna fläkt användas i recirkulationsläge?

Ja, DD 9963 kan användas i recirkulationsläge med ett extra aktivt kolfilterkit.

Hur rengör jag metallfettfiltren?

Metallfettfiltren är självbärande och kan tvättas i diskmaskin. De bör rengöras minst varannan månad eller när LED-indikatorn lyser.

Hur ofta bör kolfiltret bytas?

Det aktiva kolfiltret kan inte tvättas och måste bytas minst var 4:e månad, eller när LED blinkar.

Vilken typ av lampa använder fläkten?

Fläkten använder en 20 W halogenlampa. För att byta, ta bort belysningsstödet och ersätt med en lampa av samma typ.

Hur återställer jag filtermättnadsalarmet?

Stäng av ljus och motor, tryck sedan på knapp H för att återställa alarmet. För aktivering av kolfilteralarm, tryck på knapp G och sedan H inom 5 sekunder.

Vad är funktionen för intensivhastigheten?

Intensivhastigheten är tidsinställd på 5 minuter och kan aktiveras från valfri annan hastighet eller motor av. Den återgår automatiskt till föregående hastighet efter 5 minuter.

Kan jag installera fläkten själv?

Installation bör utföras av en kvalificerad fackman. Fläkten måste vara säkert fäst på väggen med lämpliga fästen och ansluten till elnätet med en tvåpolig strömställare.

Vad gör funktionen för automatisk avstängning?

Den fördröjda avstängningen stänger automatiskt av motorn och ljuset efter 10, 15 eller 20 minuter beroende på vald hastighet (hastighet 3: 10 min, hastighet 2: 15 min, hastighet 1: 20 min).

Är denna fläkt lämplig för användning över en gasspis?

Ja, men se till att det finns tillräcklig ventilation i rummet. Lämna aldrig höga öppna lågor under fläkten och justera lågan så att den bara når botten av pannan.

BRUKSANVISNING DD 9963 AEG-ELECTROLUX

⚠️ Denna bruksanvisning är förutsedd för flera versioner av apparaten.

Det är möjligt att vissa enskilda utrustningsdetaljer, inte berör din apparat.

INSTALLATION

• Tillverkaren åtar sig inget ansvar för fel som beror på felaktig eller olämplig installation.
• Minsta tillåtna avständ mellan spishäll och köksfläkt är 650 mm.
• Kontrollera att matningsnätets spänning motsvarar den som anges på märkskylten inuti köksfläkten.
• För Klass I-apparater, kontrollera att matningsnätet ger effektiv jordning.
• Anslut fläkten till frånluftkanalen via ett rör med en diameter på minst 120 mm. Anslutningsröret skall hållas så kort som möjligt.
• Anslut inte köksfläkten till frånluftkanaler som leder förbränningsgaser (från pannor, eldstäder etc.).
• Om fläkten används tillsammans med icke-elektriska spisar (t.ex. gas-spisar) måste tillräcklig ventilation garanteras i lokalen för att förhindra backflöde av förbränningsgaser. Köket måste ha ett tilluftdon med direkt anslutning mot ytterluft för att garantera inflöde av friskluft.

ANVÄNDNING

• Köksfläkten är uteslutande avsedd för hemanvändning, för att eliminera köksos.
• Använd aldrig köksfläkten för andra ändamål än det avsedda.
• Undvik höga flammor under köksfläkten medan fläkten är i drift.
• Justera gaslågan så att flammorna endast berör kokkärlets undersida och inte tränger upp längs dess sidor.
• Fritöser måste övervakas kontinuerligt under användning: Överhettad olja kan fatta eld.
• Köksfläkten skall inte användas av barn eller personer som inte är insatta i korrekt användning.
• Apparaten är inte avsedd att användas av barn eller handikappade personer utan övervakning.
• Tillaga inga flamberade maträtter under köksfläkten, då det finns risk för eldsvåda
• Denna apparat får inte användas av personer (inklusive barn) med nedsatta fysiska, sensoriska eller mentala förmågor, eller av personer utan erfarenhet och kunskap, om inte de är kontrollerade eller instruerade om användningen av apparaten av personer ansvariga för deras säkerhet.
• Barn ska övervakas för att säkerställa att de inte leker med apparaten.

UNDERHÅLL

• Stäng av apparaten eller skilj den från matningsnätet innan något underhållsarbete utförs.
• Rengör och/eller byt filtren med angivet intervall.
• Rengör köksfläkten med en fuktig trasa och neutralt flytande diskmedel.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hus-hållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Komponenter

Ref.	Antal	Produktkomponenter
1	1	Köksfläktsstomme komplett med: Reglage, Belysning, Fläktenhet, Filter
2.1	1	Övre skorsten
2.2	1	Undre skorsten
9	1	Reduktionsfläns	150-120
16	1	Filtrerande lock

Ref. Antal Installationskomponenter

7.2.1	2	Konsoler för fastsättning av övre skorsten
11		6 Expansionspluggar
11a	2	Expansionspluggar SB 12/10
12a	6	Skruvar 4,2 x 44,4
12c		10 Skruvar 2,9 x 6,5

Antal	Dokumentation
1	Bruksanvisning

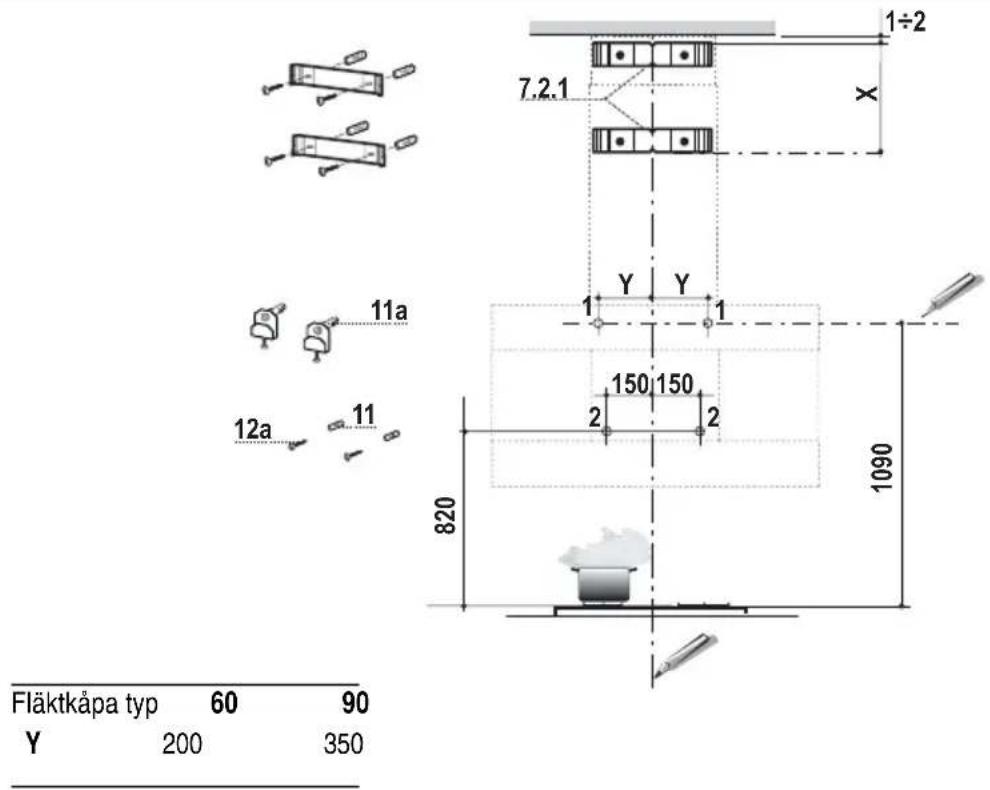

Väggborrning och fastsättning av konsoler

Vid installation av köksfläkten i filtrerande version, ta hänsyn till, att över köksfläkten, måste ett avständ från övre gränsen (tak eller konsol) på minst 8-10cm kvarstå.

Markera på väggen:

• ett vertikalt streck upp till taket eller max. gränsen, i mitten av köksfläktens monteringsområde;
• en horisontell linje till 1090mm min. över spishällen.
• Markera en punkt (1) på den horisontella linjen vid Y till höger om den vertikala referenslinjen.
• Upprepa detta moment från den motsatta delen, kontrollera nivåregleringen.
• Markera som angivet en referenspunkt (2) vid 150 mm från det vertikala referensstrecket, och 820 mm över spishällen.
• Upprepa detta moment från den motsatta delen, kontrollera nivåregleringen.
• Borra ø 12mm hål i de markerade punkterna (1).
• Borra ø 8mm hål i de markerade punkterna (2).
• Sätt i expansionspluggarna med konsolen 11a i hålen (1) och skruva fast.
  • Sätt i expansionpluggen 11 in i hålen (2).
• Placera konsolen 7.2.1 1-2 mm från taket eller den övre gränsen, ställ in konsolens mitt (hack) på det vertikala referensstrecket.
• Markera i mitten av konsolens hål.
• Placera som angivet konsolen 7.2.1 X mm under den första konsolen (X = höjd för medföljande övre skorsten), och ställ in konsolens mitt (hack) på det vertikala referensstrecket.
• Markera i mitten av konsolens hål.
• Borra ø 8mm hål i de markerade punkterna.
• Sätt i expansionspluggarna 11 i hålen.
• Fäst konsolerna med de medföljande skruvarna 12a (4,2 x 44,4).

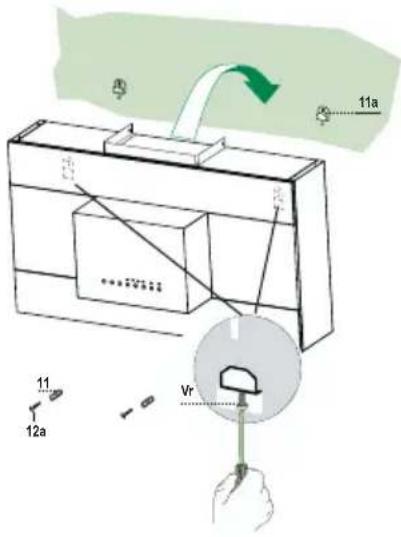

Montering av köksfläktsstomme

• Ta bort fettfiltren genom att lossa handtagen.
- Justera de två skruvarna Vr, på konsolerna 11a, vid början av förskruvningen.
- Haka fast köksfläktsstommen på de båda konsolerna 11a.
- Nivellera köksfläktsstommen inifrån med skruvarna Vr.
- Skruva åt säkerhetsskruvarna 12a.

Anslutningar

ANSLUTNING AV VERSION MED FRÅNLUFTKANAL

Vid installation av versionen med frånluftkanal, anslut köksfläkten till skorstenen med slang eller rör, ø 150 eller 120 mm. Installatören kan fritt välja mellan de båda dimensionerna.

• För att installera en frånluftkanal ø 120 mm, sätt en reducerfläns 9 på köksfläktens luftutsläpp.
• Fixera röret med hjälp av lämpliga rörklämmor (medföljer ej).
  • Ta bort eventuella filter med aktivt kol.

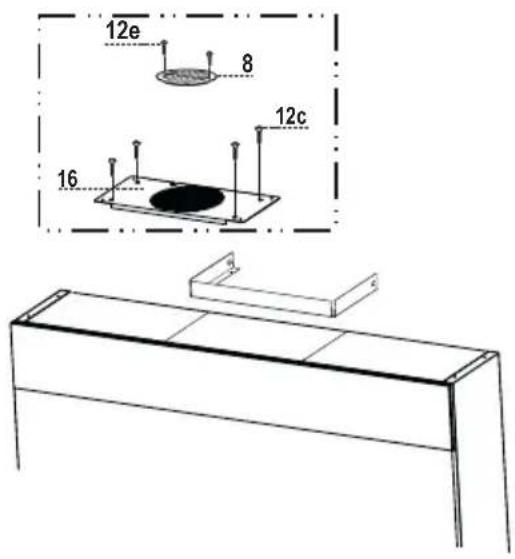

Luftutsläpp filtrerande version

För installation i filtrerande version är det nödvändigt att köpa tillvalskitet med aktivt kol.

• Avlägsna skorstenens fästvinkel
• Skruva fast det filtrerande locket på luftutsläppet, med fyra skruvar 12c (2,9 x 6,5).

Skorstenen kan enbart installeras med fläktkåpa ansluten i utsugande version.

Övre skorsten

• Vidga lätt de två sidoflikarna, haka fast dem bakom konsolerna 7.2.1 och stäng dem tills stoppet.
• Fäst de medföljande 4 skruvarna 12c (2,9 x 6,5) på sidan av konsolerna.

Undre skorsten

• Vidga lätt skorstenens två sidoflikar, haka fast dem emellan den övre skorstenen och väggen och stäng dem tills stoppet.
• Fäst den undre delen på köksfläktsstommens sida med de medföljande 2 skruvarna 12c (2,9 x 6,5).

ELEKTRISK ANSLUTNING

• Anslut fläktkåpan till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.
• Avlägsna fettfiltren (se avsnitt "Underhåll") och se till att nätsladdens kontaktdon är rätt isatt i fläktens uttag

Knapp	Funktion Lysdiod
A	Tänder och släcker belysningen. -
B	Tänder och släcker belysningen med reducerad intensitet.	-
C	Slår på och stänger av utsugningsmotorn vid den sista använda hastigheten.	Lysdioderna tänds eller släcks beroende på den inställda hastigheten.Hastighet 1, lysdiod V1 tänd.Hastighet 2, lysdioder V1+V2 tändaHastighet 3, lysdioder V1+V2+V3 tända
D	Ökar motorhastigheten. -
E	Sänker motorhastigheten. -
F	Aktiverar den intensiva hastigheten från vilken hastighet som helst även från avstängd motor. Denna hastighet är tidsinställd på 5 minuter, när denna tid förflutit återgår systemet till den tidigare inställda hastigheten. Lämplig att hålla stånd mot max. spridning av matos.Den avaktiveras genom att trycka på knappen eller genom att stänga av motorn.	Lysdioden F tänds.
G	Aktiverar den automatiska avstängningen av motorn och belysningen försenad med 10' om den inställda hastigheten är den tredje, 15' om det är den andra, 20' om det är den första. Lämpligt för att komplettera avlägsnandet av resterande matos, den avaktiveras genom att trycka på knappen eller genom att stänga av motorn.	Lysdioden G tänds.
H	Återställer larmet för mättade filter enbart om det har signalerats.	Efter 100 driftstimmar är lysdioden H tänd med fast sken för att signalera mättnaden av metallfettfiltren.Efter 200 driftstimmar blinkar lysdioden H för att signalera mättnaden av filtren med aktivt kol.

WARNING: för att aktivera funktionen tryck på symbolen.

Metallfettfilter

RENGÖRING AV SJÄLVBÄRANDE METALLFETTFILTER

Återställning av larmsignal

• Släck belysningen och stäng av utsugningsmotorn.
• Tryck på knappen H.

Rengöring av filter

• Dessa kan diskas i diskmaskin, de ska diskas när lysdioden H tänds eller minst varannan månad cirka eller oftare vid intensiv användning.

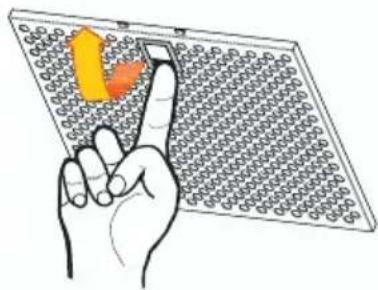

• Ta bort ett filter åt gången, genom att stödja dem med den ena handen och dra spaken nedåt med den andra handen.
• Diska filtren utan att böja dem. Låt filtren torka före återmonteringen.
• Montera filtren på nytt. Se till att handtaget vänder mot den synliga utsidan.

Filtret kan inte diskas eller regenereras. Filtret ska bytas när lysdioden H blinkar eller minst var 4:e månad. Larmsignalen inträffar enbart när utsugningsmotorn är aktiverad.

• På köksfläktarna i filtrerande version, ska larmet för mättade filter aktiveras vid installationsögonblicket eller därefter.
• Släck belysningen och stäng av utsugningsmotorn.
• Tryck på knappen G.
• Tryck på knappen H inom 5 sekunder tills lysdioderna H blinkar som bekräftelse:
• 2 blinkningar av lysdioden – larm för mättat luktfilter med aktivt kol AKTIVERAT.
• 1 blinkning av lysdioden – larm för mättat luktfilter med aktivt kol DISAKTIVERAT.

Byte av luktfilter med aktivt kol

Återställning av larmsignal

• Släck belysningen och stäng av utsugningsmotorn.
• Tryck på knappen H.

Byte av filter

• Avlägsna metallfettfiltren.
• Avlägsna de mättade luktfiltren med aktivt kol, som angivet på figur (A).
• Montera de nya filtren, som angivet på figur (B).
• Montera metallfettfiltren på nytt.

Belysning

BYTE AV LAMPOR

Halogenlampor, 20W

• Ta bort de två skruvarna som fäster lamphållaren och dra ut den ur köksfläkten.
• Dra ut lampan ur hållaren.
• Byt ut lampan mot en ny med samma egenskaper. Sätt in de två piggarna korrekt i hållarens säte.
• Montera hållaren på nytt med de två skruvarna.

Tegn opp fölgende på veggen:

Om du skulle konstatera en defekt ber vi dig att meddela följande data till vår tekniska kundservice:
