Produkttyp	Frys (frysskåp)
Modell	G 78853 1
Märke	AEG-Electrolux
Mått (H x B x D)	1850 x 595 x 600 mm
Vikt	70 kg
Energiklass	E (gammal etikett: A++)
Årlig energiförbrukning	240 kWh
Ljudnivå	38 dB(A)
Fryskapacitet	24 kg/24 h
Förvaringstid vid strömavbrott	20 h
Klimatklass	SN-T (10 °C till 43 °C)
NoFrost-system	Ja (automatisk avfrostning)
Justerbar termostat	Ja, elektronisk
Temperaturlarm	Ja
Dörröppningslarm	Ja
Manövrering	Touch-kontroll
Innehåll (nettovolym)	250 liter
Dörrgångjärn	Höger, omvändbar
Avfrostning	Automatisk (NoFrost)
Rengöring	Torka av insidan med mild tvål och torka torrt
Reparation	Originaldelar via service
Garanti	2 år

Vanliga frågor - G 78853 1 AEG-ELECTROLUX

Hur ställer jag in temperaturen på min AEG-Electrolux G 78853 1 frys?

Använd touch-kontrollen på kontrollpanelen. Tryck på temperaturknappen och ställ in önskat värde mellan -18 °C och -24 °C.

Vad innebär NoFrost-systemet?

NoFrost förhindrar isbildning genom automatisk avfrostning. Du behöver aldrig frosta av frysen manuellt.

Vad ska jag göra om temperaturlarmet ljuder?

Kontrollera att dörren är ordentligt stängd. Om larmet fortsätter att ljuda, ring servicen.

Hur stor fryskapacitet har G 78853 1?

Frysen kan frysa in upp till 24 kg färsk mat per 24 timmar.

Hur länge håller sig maten vid strömavbrott?

Vid ett strömavbrott håller sig maten säker i upp till 20 timmar förutsatt att dörren hålls stängd.

Kan jag hänga om frysen dörr?

Ja, dörrgångjärnet är omvändbart. Följ instruktionerna i manualen eller låt en fackman göra det.

Hur rengör jag frysen?

Dra ur kontakten. Rengör insidan med en mild tvållösning och torka allt väl torrt.

Vilken energiklass har denna modell?

Modellen har energiklass E (jämförbar med A++ på den gamla etiketten). Den årliga förbrukningen är 240 kWh.

Vilken ljudnivå har frysen?

Ljudnivån är 38 dB(A), vilket är normalt för denna typ av apparat.

Var hittar jag manualen?

Du kan ladda ner manualen gratis i PDF-format från webbplatsen notice-facile.com.

BRUKSANVISNING G 78853 1 AEG-ELECTROLUX

Bruksanvisning Frysskåp

Tack för att du valt en kvalitetsprodukt från Electrolux.

För att säkerställa bästa prestanda hos produkten ber vi dig att noga läsa igenom denna bruksanvisning. Du kan då navigera genom alla procedurer på ett effektivt sätt. Spara bruksanvisningen på en säker plats så att du har den till hands om du behöver studera något avsnitt igen. Se också till att bruksanvisningen medföljer produkten om den lämnas över till en ny ägare.

Vi önskar dig lycka till och mycket nöje med din nya hushållsapparat.

INNEHÅLL

SÄKERHETSINFORMATION

Säkerhet för barn och handikappade	38
Allmän säkerhet	38
Daglig användning	39
Skötsel och rengöring	39
Installation	39
Service	40
Miljöskydd	40

KONTROLLPANEL

Sätta på produkten 40

Stänga av produkten 41

Temperaturreglering 41

Temperaturdisplay 41

Funktionen Fast Freeze 41

Larm vid övertemperatur 41

Invändig rengöring	42
DAGLIG ANVÄNDNING	42

Infrysning av färska matvaror 42

Förvariðg av fryst mat 42

Upptining 43

Tillverkning av isbitar 43

ANVÄNDBARA ANVISNINGAR OCH TIPS 43

Tips om infrysning 43
Tips om förvaring av fryst mat	43
UNDERHÅLL OCH RENGÖRING	44
Regelbunden rengöring	44
Avfrostning av frysen 44
Långa uppehåll	45

OM MASKINEN INTE FUNGERAR 45

Stängning av dörren	47
TEKNISKA DATA	47
INSTALLATION	47
Placering	47
Elektrisk anslutning	48
Ventilationskrav 49
Installation av produkten	49
MILJÖSKYDD	53

Med reservation för ändringar

⚠️ SÄKERHETSINFORMATION

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas.

För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.
  Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.
• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

FÖRSIKTIGHET

Se till att ventilationsöppningarna inte är blockerade.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.
• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig.

Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

- undvik att komma nära öppen eld och antändande källor

- ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna hushållsapparat på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

WARNING

Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av hushållsapparatens baksida. En skadad stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig när hushållsapparaten har installerats.

4. Dra inte i nätkabeln.

5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.

6. Hushållsapparaten får inte användas utan att innerbelysningens lampglas sitter på plats. ^11) över den inre belysningen.

7. Denna hushållsapparat är tung. Var försiktig när du flyttar den.

8. Plocka inte ut matvaror från frysfacet, och ta inte i dem, med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.
9. Se till att hushållsapparaten inte exponeras för direkt solsken under långa perioder.
10. Lamporna ^12) som används i den här hushållsapparaten är speciallampor som endast är avsedda för användning i hushållsapparater som denna! De lämpar sig inte som rumsbelysning.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den bakre väggen. ^13)
• Fryst mat får inte frysas om när den har tinats.
• Förvara färdig fryst mat enligt tillverkarens anvisningar.
• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.
• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

Skötsel och rengöring

• Stäng av produkten och dra ut stickkontakten ur eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Använd inga vassa föremål för att avlägsna frost från produkten. Använd en plastskrapa.

Installation

För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.

- Produkten får endast anslutas till ett dricksvattenssystem. ^14)

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen 📊 kan återvinnas.

KONTROLLPANEL

1 Nätindikator
2 Temperaturreglage
3 Kontrollampa för Snabbinfrysning
4 Snabbinfrysning-knapp
Återställningsknapp för ljudlarm
5_armlampa

Sätta på produkten

1. Sätt i stickkontakten i eluttaget.
2. Vrid temperaturreglaget medurs till en medelhög inställning.
3. Nätindikatorn tänds och en ljudsignal avges i 2 sekunder för att indikera att produkten är påslagen.
4. Larmlampan blinkar och ljudlarmet aktiveras för att markera att temperaturen inne i produkten är för hög.
5. Tryck på Snabbinfrysning-knappen för att stänga av ljudlarmet.
6. Tryck på Snabbinfrysning-knappen en gång till varpå kontrollampan för Snabbinfrysning-funktionen tänds. Frysen sätts därmed i drift.

Stänga av produkten

1. För att stänga av produkten, vrid temperaturreglaget till "O"-läget varpå en ljudsignal avges i 2 sekunder.
2. Nätindikatorn slocknar.

Temperaturreglering

Temperaturen i produkten ställs in med temperaturreglaget som sitter längst ned på fronten.

Gör så här för att reglera produkten:

• Vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kylnivåer.
• Vrid temperaturreglaget mot de höga inställningarna för att erhålla höga kylnivåer.

En medelhög inställning är i regel bäst.

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

• rumstemperaturen
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produktens placering

Temperaturdisplay

Temperaturreglaget kan användas för att ställa in förvaringstemperaturen för dina frysta matvaror. De optimala förvaringsförhållandena är vid -18 °C och kan kontrolleras med termometern.

Du kan aktivera funktionen Snabbinfrysning genom att trycka på Snabbinfrysning-knappen.

Kontrollampan för Snabbinfrysning tänds.

Du kan när som helst stänga av funktionen genom att trycka på Snabbinfrysning-knappen.

Kontrollampan för Snabbinfrysning slocknar.

Larm vid övertemperatur

Om temperaturen i frysen stiger till en nivå där en säker förvaring av fryst mat inte längre är garanterad (t.ex. vid ett strömavbrott) börjar larmlampan att blinka och larmsignalen ljuder.

1. Stäng av ljudlarmet genom att trycka på Snabbinfrysning-knappen.

Kontrollampan för Snabbinfrysning tänds.

Larmlampan blinkar tills den inställda temperaturen åter har nätts.

1. Snabbinfrysning-knappen kan släppas så snart larmlampan har slocknat.

Kontrollampan för Snabbinfrysning slocknar.

När frysen sätts på första gången blinkar larmlampan tills temperaturen har sjunkit till en säker nivå för förvaring av fryst mat.

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

DAGLIG ANVÄNDNING

Infrysning av färska matvaror

Frysutrymmet är lämpligt för infrysning av färska matvaror och långvarig förvaring av frysta och djupfrysta matvaror.

För att frysa in färska matvaror, låt FROSTMATIC-funktionen vara aktiverad i minst 24 timmar innan du lägger in matvarorna i frysfacet.

Placera de färska matvarorna som skall frysas i de två övre facken.

Den maximala mängden matvaror som kan frysas inom 24 timmar anges på typskylten som sitter på produktens insida.

Infrysningsprocessen tar 24 timmar. Lägg inte in andra matvaror för infrysning under denna period.

För att utnyttja den maximala mängd som anges på typskylten, plocka ut alla lädor ur frysfacet.

För att säkerställa bästa funktion och prestanda hos produkten får matvarorna inte placeras så att de har kontakt med den bakre väggen i det område som visas i figuren.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under Temperaturökningstid, måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

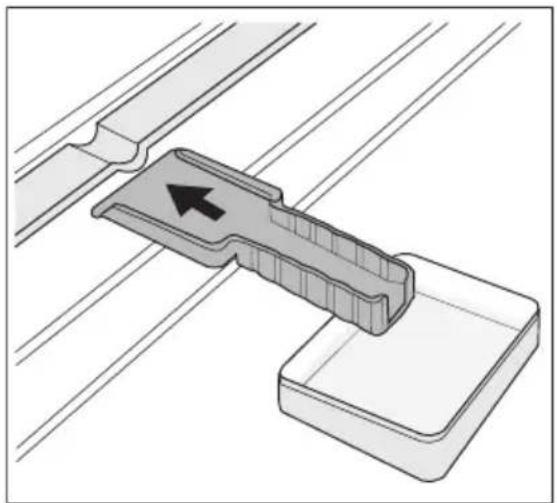

Tillverkning av isbitar

Denna produkt är utrustad med en eller flera brickor för tillverkning av isbitar. Fyll dessa brickor med vatten och lägg dem sedan i frysfacet.

Använd inga metallinstrument för att plocka ut brickorna ur frysen.

ANVÄNDBARA ANVISNINGAR OCH TIPS

Tips om infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan frysas in på 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.
• Frys endast in färska och rengjorda matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.
• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.
• lsglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.
• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

UNDERHÅLL OCH RENGÖRING

FÖRSIKTIGHET

Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produkten insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar yt- finishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste eller dammsugare. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Var försiktig så att du inte skadar kylsystemet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel.

Anslut produkten till eluttaget igen efter rengöringen.

Avfrostning av frysen

En viss mängd frost bildas alltid på fryshyllorna och runt det övre facet.

Avfrosta frysen när frostlagret när en tjocklek på cirka 3-5 mm.

Cirka 12 timmar före avfrostningen, ställ in temperaturreglaget på en hög inställning för att bygga upp en tillräcklig kylreserv för driftavbrottet.

Gör så här för att avlägsna frosten:

1. Stäng av produkten.
2. Plocka ut matvarorna, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.

FÖRSIKTIGHET

Ta inte i fryst mat med våta händer. Dina händer kan frysa fast vid maten.

1. Låt dörren stå öppen och sätt fast plastskrapan längst ned i mitten (se figur) och placera en behållare undertill för att samla upp smältvattnet.

För att påskynda avfrostningen kan du ställa en skål med varmt vatten i frysfacket. Du kan också ta bort isbitar som lossnar innan avfrostningen är klar.

1. När avfrostningen är klar, torka noga av frysens insida och spara skrapan för fram- tida bruk.

2. Sätt på produkten.

3. Efter 2-3 timmar kan du lägga tillbaka matvarorna som du tidigare plockade ut ur frysen.

Använd aldrig vassa metallverktyg för att skrapa av frost från avdunstaren eftersom den kan skadas.

Använd inga mekaniska verktyg eller andra metoder för att påskynda avfrostningen utöver de som rekommenderas av tillverkaren.

En temperaturökning hos frysta matförpackningar under avfrostningen kan förkorta tiden som de kan förvaras utan säkerhetsrisk.

Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod:

• koppla loss produkten från eluttaget
• plocka ur alla matvaror
• avfrosta ^15) och rengör produkten och alla tillbehör
• Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

OM MASKINEN INTE FUNGERAR

WARNING

Koppla loss produkten från eluttaget innan felsökning påbörjas.

Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning.

Produkten avger vissa ljud under normal användning (kompressor, cirkulation av köldmedel).

Problem Möjlig orsak Åtgärd
Produkten fungerar inte. Nätindikatorn blinkar inte.	Produkten är avstängd. Sätt på produkten.
Stickkontakten sitter inte ordentligt i eluttaget.	Sätt i stickkontakten ordentligt i eluttaget.
Produkten får ingen ström. Elut- taget är strömlöst.	Anslut en annan elektrisk apparat till eluttaget för att kontrollera. Kontakta en behörig elektriker.
Nätindikatorn blinkar.	Produkten fungerar inte korrekt. Kontakta en behörig elektriker.
Larmindikatorn blinkar.	Temperaturen i frysen är för hög. Se avsnittet "Larm vid för hög temperatur".
Kompressorn arbetar hela tiden.	Temperaturen är felinställd. Ställ in en högre temperatur.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dör-ren".
	Dörren har öppnats för ofta.	Låt inte dörren stå öppen längre tid än nödvändigt.
Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem för förvaring.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Funktionen FROSTMATIC är ak-tiverad.	Se "Funktionen FROSTMATIC".
Temperaturen i frysen är för låg.	Temperaturen är felinställd. Ställ in en högre temperatur.
Funktionen FROSTMATIC är ak-tiverad.	Se "Funktionen FROSTMATIC".
Temperaturen i frysen är för hög.	Temperaturen är felinställd. Ställ in en lägre temperatur.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dör-ren".
Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem för förvaring.
Många matvaror har samtidigt lagts in för förvaring.	Lägg in färre matvaror samtidigt för förvaring.
Matvaror är placerade för nära varandra.	Placera matvarorna så att kalluft kan cirkulera.
Det har bildats för mycket frost.	Maten är inte inslagen ordent-ligt.	Förpacka maten ordentligt.

Problem Möjlig orsak Åtgärd
	Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dör-ren".
Temperaturen är felinställd. Ställ in en högre temperatur.

Stängning av dörren

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnittet "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

TEKNISKA DATA

Inbyggnadsmått
Höjd 880 mm
Bredd 560 mm
Djup 550 mm
Stigtid 20 timmar

Den tekniska informationen anges på typskylten som sitter till vänster inne i kylskåpet samt på energietiketten.

INSTALLATION

Placering

WARNING

Om du kasserar ett gammalt kylskåp som har ett lås eller spärr i dörren måste du göra låsanordningen obrukbar för att förhindra att barn blir instängda i kylskåpet.

När kylskåpet har installerats skall stickkontakten vara åtkomlig.

Installera kylskåpet på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimatklass Omgivningstemperatur
SN +10 till +32 °C
N +16 till +32 °C
ST +16 till +38 °C
T +16 till +43 °C

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Omhängning av dörrar

Produktens dörrar öppnas åt höger. Om du vill öppna dörrarna åt vänster, utför följande steg innan du installerar produkten:

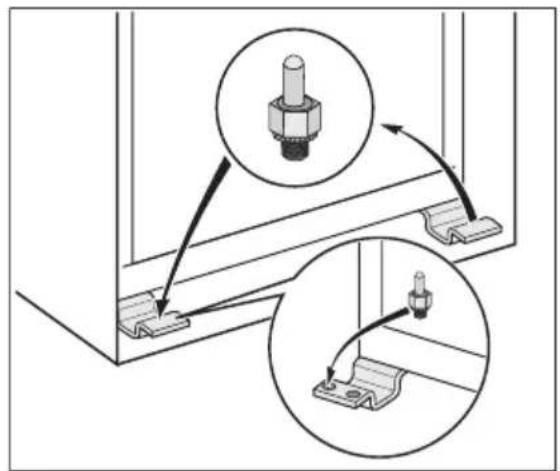

1. Lossa och avlägsna den övre sprinten.
2. Avlägsna dörren.
3. Ta bort distanshållaren.
   4.

Lossa den nedre sprinten med en nyckel. På motsatta sidan:

1. Dra åt den nedre sprinten.
2. Montera plastdistansen.
3. Montera dörren.
4. Dra åt den övre sprinten.

Luftflödet bakom kylskåpet måste vara tillräckligt.

Se till att nätkabeln kan röra sig fritt.

Utför följande steg:

1. Om nödvändigt, skär av den självhäf- tande tätningslisten och sätt fast den på produkten så som figuren visar.

Tryck produkten i pilens riktning (1) tills den övre täcklisten stoppar mot köksskåpet.

Tryck produkten i pilens riktning (2) mot skåpet på motsatta sidan av gångjärnet.

3.

Det nedre gångjärnet (i påsen med tillbehör) ser till att avståndet mellan produkten och köksskåpet blir korrekt.

Kontrollera att avståndet mellan produkten och köksskåpets framkant är 44 mm.

Kontrollera att avståndet mellan produkten och köksskåpet är 4 mm.

Öppna luckan. Sätt det nedre gångjärnet på plats.

4.

1. Ta bort rätt del från gångjärnstäckning- en (E). Ta bort DX-delen vid högergån- gjärn, och SX-delen i det motsatta fallet 6.

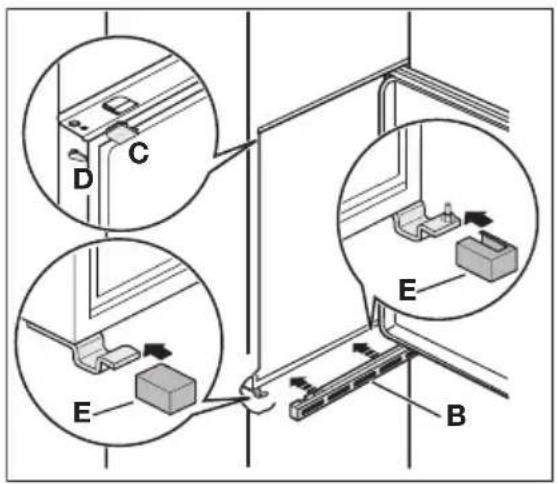

Sätt fast käporna (C och D) på de utstående kanterna och i gångjärnshålen.

Montera ventilationsgallret (B).

Montera gångjärnstäckningarna (E) på gångjärnen.

Klipp isär delarna (Ha), (Hb), (Hc) och (Hd).

1. Montera del (Ha) på köksskåpets inre sida.
   9.

Tryck fast del (Hc) på del (Ha). 10.

Öppna produktens dörrar och köks- skåpsdörren i en 90° vinkel.

Sätt in den lilla fyrkantiga delen (Hb) i skenan (Ha).

För ihop produktens dörrar och köks- skåpsdörren och markera hålen.

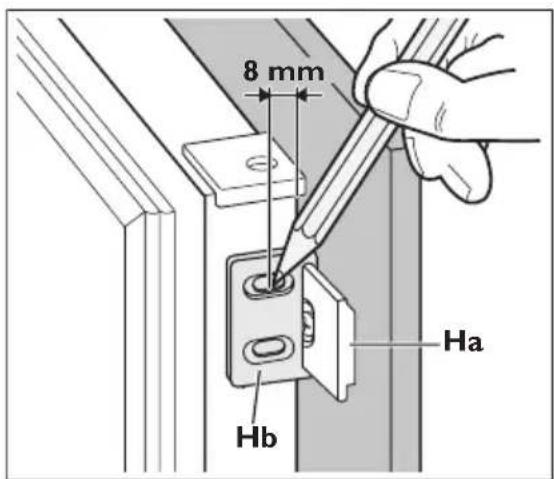

1. Ta bort stöden och markera ett avständ på 8 mm från dörrens ytterkant där den lilla spiken ska passa in (K).
   12.

Sätt tillbaka den lilla fyrkantiga delen på skenan igen och fixera den med de medföljande skruvarna.

Rikta in köksskåpsdörren och produktens dörrar mot varandra genom att justera del (Hb).

13.

Tryck fast del (Hd) på del (Hb).

Kontrollera slutligen följande:

• Alla skruvar är åtdragna.
• Tätningslisten sitter fast ordentligt på skåpet.
  • Dörren öppnar och stänger ordentligt.

MILJÖSKYDD

Symbolen 📋 på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.
