GEBRUIKSAANWIJZING PWS8000 BOSCH

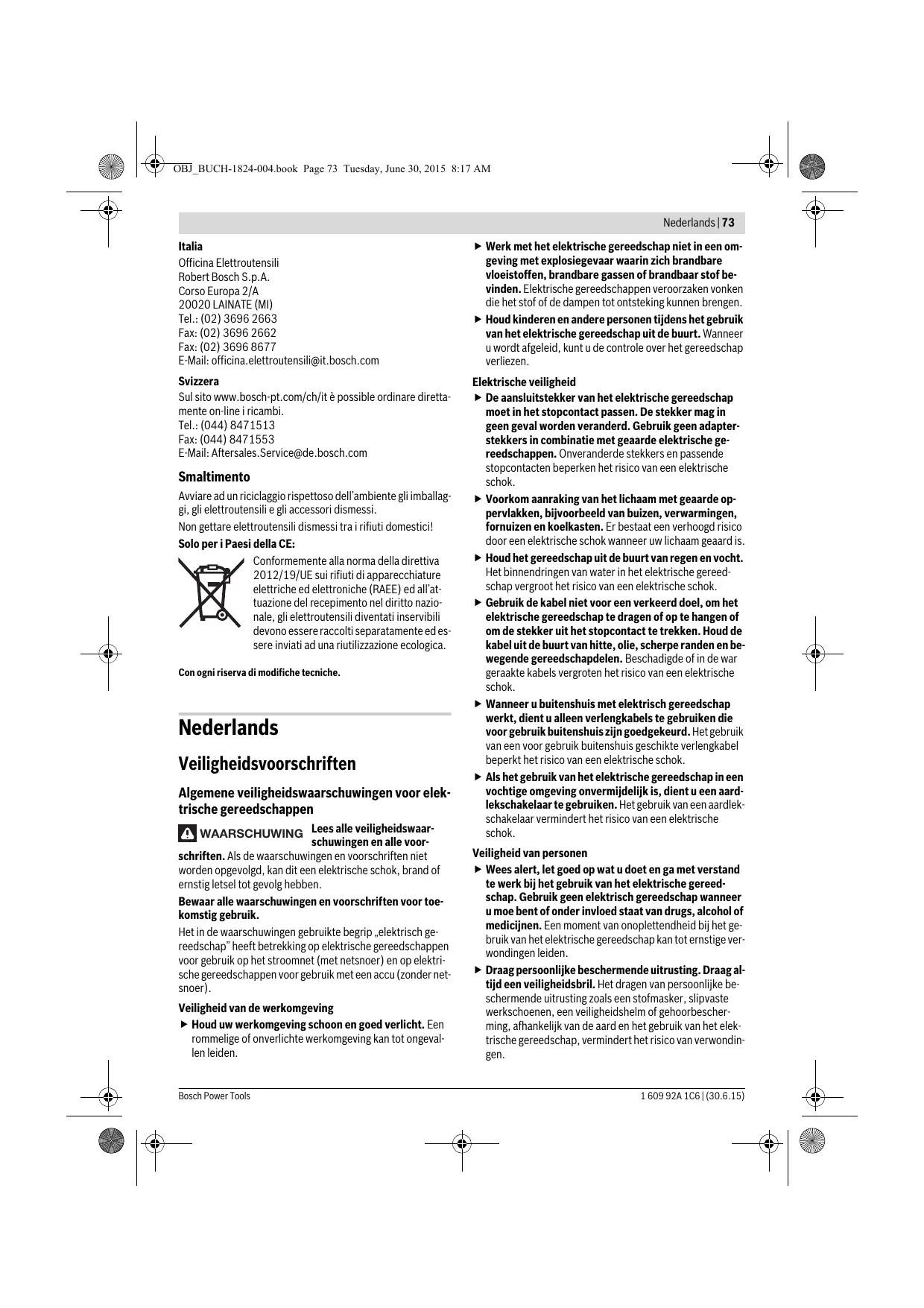

Veiligheidsvoerschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veilighedswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip „elektrisch gereedschap“ heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.

Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking kuren brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wonneer u wordt afgeleid, kut u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passendestopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed-schap vergroot het risico van een elektrische schok.
Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenhuis met elektrisch gereedschap werkdt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenhuisjsn goedgekeur. Het gebruik van een voor gebruik buitenhuis geschikte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onopletendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermende uitrusting. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

74|Nederlandsl

Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wannerer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondeningen leiden.
Voorkom een onevenwichtigige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situatuies beter onder controle houden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenenuit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wanner stofafzugings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gelevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereed-schap instelt, toebehoren wisselt of het gereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar nicht-gebruekte elektrische gereedschappen buten bereik van kinderen. Laat het gereedschap nicht gebruiken door personen die er Niet mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wonneer deze door onervaren personen worden gebruikt.
Verzorg het elektrische gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct fonctioneren en Niet vastklemmen en of onderden zodanig gebroken of beschadigd zijn dat de werkking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigte onderden voor het gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

Houd snijdende inezetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inezetgereedschappen met scherpe snijkanten klemmen minder snel vast en+zijn gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let maar bij op de arbeidsomstandigchemen en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toe-passingen kan tot gevaarlijke situaties leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor haakse slijpmachines

Algemene waarschuwingen voor slijpen, schuren, borste-len en doorslijpen

Dit elektrische gereedschap is bestem voor gebruik als slijpmachine, schuurmachine, borstelmachine en doorslijpmachine. Neem alle waarschuwingen, aanwijzingen, afbeeldingen en gegevens die u bij het elektrische gereedschap ontvangt in acht. Als u de volgende aanwijzingen Niet in acht neemt, kennen een elektrische schok, brand en/of ernstig letsel het gezolg+zijn.
Dit elektrische gereedschap is nicht geschickt voor politjistwerkzaamheden. Toepassingen waaroor het elektrische gereedschap Niet is voorzien,+kunnen gevaren en verwondingen veroorzaken.
Gebruikuitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.
Het togestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toeren
tal dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan breken en wegvliegen.
De buitendiameter en de dikte van het inzetgereed-schap moeten overeenkomen met de maatgeevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen hunnen Niet voldoende afgeschermd of gecontroleerd worden.
Inzetgereedschappen met schroefdraadinzetstuk要去en nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen要去 passen bij de opnamediameter van de flens. Inzetgereedschappen die niedauwkeurig op het elektrische gereedschap bevestigdoorden, draaien ongelijkmatig, trillion sterk en kunnen tot verlies van de controle leiden.

Nederlands | 75

▶ Gebruik geen beschadigde inzetgereedschappen. Controler voor het gebruik altijd inzetgereedschappenzoals slijpschijven op aftijnd inzetgereedschappen steunschijven op scheuren of sterke slijtage en draadborstels op losese of gebroken draden. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of Gebruik een on-beschadigd inzetgereedschap. Als u het inzetgereedschap hebts gecontroleerd en ingezet,That u het elektrische gereedschap een minuut lang met het maximale toerental lopen. Daar bij dient u en dienen andere personenuit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.
Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescheming, oogbescheming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescheming, werkhandsochoen of een speciaal schort datkleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschemrd gegen vegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschemingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
Let erop dat andere Personen zich op een veilige afstand bevinden van de plaats waar u werkt. Ledereen die de werkkomgeving betreedt, moet persoonlijke beschemmende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen können wegliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
Houd het gereedschap alleen aan de geisoleerde greepvlakken vast als u werkzaamheden UITvoert waar bij het inzetgereedschap verzborgen stroomleidingen of de eigenv stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Houd de stroomkabel uit de buurt van draaiendeinzegereedschappen. Als u de controle over het elektrische gereedschap verliest, kan de stroomkabel worden doorgeneden of meegenomen en uw hand of arm kan in het ronddraaiendeinzegereedschapterechtkommen.
▶ Leg het elektrische gereedschap nooit neer voordat het inezgeteereedschap volledig tot stilstand is gekomen. Het draaiende inezgeteereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kut verliezen.
Laat het elektrische gereedschap Niet lopen terwijl u het draagt. Uw kleding kan door toe Vallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.
Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gezaven veroorzaken.

• Gebruik het elektrische gereedschap Niet in de buurt van brandbare materialen. Vonken können deze materiai- len ontsteken.
  Gebruik geen inzetgereedschappen waarvoort voleebare koelmiddelen vereist zich. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende waarschuwingen

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeer draaiend inzetgereedschap, zoals een slijpschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot abrupte stilstand van het ronddraiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap versneld op deplaats van de blokke-ring.
Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalidt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich vervolgensaar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op deplaats van de blokkering. Hierbij hun slijschijven ook broken.
Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben.
Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst maybeke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschiktte voorzorgsmaatregelen de terugslag-en reactiekrachten beheersen.
Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.
Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag worden bewogen. De terugslag driift het elektrische gereedschap in de richting die tegegentest is aan de beweging van de slijpschijf op deplaats van de blokkering.
Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het ronddraiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanner het terugspringt toe om zich vast te klemmen. Dit veroorzaakt een controverlies of terugslag.
Gebruik geen kettingblad of getand zaagblad. Zulke in-zetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

76|Nederlandsl

Bijzondere waarschuwingen voor slijp- en doorslijpwerkzaamheden

Gebruikuitsluitend het voor het elektrische gereedschap toegestane sijiptoebehoren en de voor dit lijptoebehoren voorziene beschemkap. Sijiptoebehorendat Niet voor het elektrische gereedschap is voorzien, kan Niet voldoende worden afgeschermd en is nicht veilig.
Gebogen slijpschijven moeten zodanig gemonteerd worden dat hun slijpoppervlak Niet boven de rand van de beschermkap uit steekt. Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijf uitsteekt, kan onvoldoende afgeschermd worden.
De beschemkap要去 stevig op het elektrische ge- reedschap zijn aangebracht en voor een maximum aan veiligheid zodanig着眼 ingesteld dat hetkleinst mogelijke deel van het sijiptoehoren open aan de bediener wijst. De beschemkap helpt de bediener te beschermen gegen brokstkuren en toevallig contact met het sijiptoehoren alsmede gegen vonden die de kleding kunnen doen ontbranden.
▶ Slijptoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: lijn nooit met het zijvlak van een doorslijschijf. Doorslijschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zijaartsekrachtinwerking op dit slijptoebehoren kan het toebehoren breken.
Gebruik aktijd onbeschadigde spanflenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Geschakte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijp schijven konnen verschillen van de flenzen voor andere slijpschijven.
Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn nicht geconstrueerd voor de hogere toerentallen vankleinere elektrische gereedschappen en konnen breken.

Overige bijzondere waarschuwingen voor doorslijpwerkzaamheden

Voorkom blokkeren van de doorslijpschijf en te hoge aandrukkracht. Slijp Niet overmatig diep. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor kantelen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het slijptoebehoren.
Mijd de omgeving voor en achter de ronddraiende dooortipschijf. Als u de dooortipschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende schijfrechtstreeks maar u toe worden geslingerd.
Als de doorslijpschrift vastklemt of als u de werkzaamheden onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschrift uit de groef to trekken. Anders kan een terugslag het geolgzem. Stel deoorzaak van het vastklemmen vast en maak deze ongedaan.

Schakel het elektrische gereedschap Niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige torental bereiken voordat u het doorslijpen voorzichtig voortzet. Anders kan de schijf vasthaken,uit het werkstuk springen of een terugslag verroorzaken.
Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde doorslijschijf te verminderen. Grote werkstukken konnen onder hun eigen gewicht doorbuigen. Het werkstuk要去 aan beiden zijden worden ondersteund, vlak bij de slijpgroef en aan de rand.
Wees bijzonder voorzichtig bij invallend freeze in bestaande muren of andereplaatsen zonder voldoende zich. De invallende doorslijpschijf kan bij het doorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

Bijzondere waarschuwingen voor schuurwerkzaamheden

• Gebruik geen schuurbladen met te grote afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over de rand van de steunsjchij aftsteken, hunnen verwondingen peroorzaken en kunden tot blokkeren, scheuren van de schuurbladen of terugslag leiden.

Bijzondere waarschuwingen voor werkzaamheden met draadborstels

Houd er rekening mee dat de draadborstel ook tijdens het normale gebruik draadstukken verliest. Overbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende draadstukken konnen gemakkelijk door dunne kleding en/of de huid dringen.
Als het gebruik van een beschemkap worden geadviseerd, dient u te voorkomen dat beschemkap en draadborstel elaar konnen raken. Vlakstaal- en komstaalborstels konnen door andrukkracht en centrifugaalkrachten hun diameter vergroten.

Extra waarschuwingen

Draag een veiligheidsbril.

Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrivf. Contact met elektrische ledingen kan tot brande of een elektrische schok leiden. Beschadig van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiiele schade en kan een elektrische schok veroorzaken.
Ontrendel de aan/uit-schakelaar en zet deze in de uit-stand als de stroomvoorziening worden onderbroken, bijvoirbeeld door stroomuitval of uit het stopcontact trekken van de stekker.

Nederlands | 77

Raak slijp- en doorslijpschijven Niet aan voordat deze zijn afgekoeld. De schijven wordenijdens de werkzaamheden zeer heet.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kutn doe.

Product- en vermogensbeschrijving

Lees alle veiligeidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestem voor het doorslijpen, afbramen en borstelen van metaal en steen zonder geleruik van water.

Voor doorslijpwerkzaamheden met gebonden slijpmiddelen moet een speciale beschemkap voor doorslijpen worden gebruikt.

Bij doorslijpwerkzaamheden in steen moet voor voldoende stofafzuing worden gezorgd.

Met toegelaten slijpgereedschappen kan het elektrische ge-ereedschap voor schuurwerkzaamheden met schuurpapier worden gezruikt.

Afebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Ontgrendelingshendel voor beschemkap
2 Blokeerknopuitgaande as
3 Aan/uit-schakelaar
4 Extra handgreep (geisoleerdreegepvlak)
5 Uitgaande as
6 Beschermkap voor schuren
7 Ovnamef Lens
8 Slijpschijf*
9 Spanmoer

10 Beschermkap voor doorsijpen*

11 Doorslijpschijf
12 Handbescherming
13 Rubber steunschijf*
14 Schuurblad
15 Ronde moer
16 Komstaalborstel
17 Afzuigkap voor doorslijpen met geleidingssslede
18 Diamantdoorslijpschijf
19 Handgreep (geisoleerd greepvlak)
20 Zekering (alleen 3603 CA2 0..)
21 Draairichtingpijl op machinehuis

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-programma.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 60745-2-3.	PWS ...	680-115	700	7-115	700-115	7000	700-125
	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Het A-gewogen geluidsni- veau van het gereedschap bedraagt kenmerkend
Geluidsdrukniveau	dB(A)	91	91	91	91	91	91
Geluidsvermogenniveau	dB(A)	102	102	102	102	102	102
Onzekerheid K	dB	3	3	3	3	3	3
Draag een gehoorbescher- ming.
Totale trillingswaarden ah (vectorsom van drie richtin- gen) en onzekerheid K be- paald volgens EN 60745-2-3:
Sijpen aan de oppervlakte (afbramen):
ah	m/s2	8,0	8,0	8,0	8,0	8,0	8,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Schuren met schuurblad:
ah	m/s2	5,5	5,5	5,5	5,5	5,5	5,5
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

78|Nederlandsl

Geluidsemissiewaarden vastgesteld volgens EN 60745-2-3.	PWS ...	720-115	730-115	750-115	750-125	75-115
	3 603 ...	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..
Het A-gewogen geluidsni-veau van het gereedschap bedraagt kenmerkend
Geluidsdrukniveau	dB(A)	93	93	93	92	93
Geluidsvermogenniveau	dB(A)	104	104	104	103	104
Onzekerheid K	dB	3	3	3	3	3
Draag een gehoorbescher-ming.
Totale trillingswaarden \( a_h \)(vectorsom van drie richtin-gen) en onzekerheid K be-paald volgens EN 60745-2-3:
\( a_h \)	\( m/s^2 \)	10,0	10,0	10,0	10,0	10,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5
Schuren met schuurblad:
\( a_h \)	\( m/s^2 \)	5,0	5,0	5,0	5,0	5,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5
Geluidsemissiewaarden vastgesteld volgens EN 60745-2-3.	PWS ...	780-125	7500	7800	850-115	850-125	8000
	3 603 ...	CA2 7 ..	CA2 4 ..	CA2 7 ..	CA2 7 ..	CA2 7 ..	CA2 7 ..
Het A-gewogen geluidsni-veau van het gereedschap bedraagt kenmerkend
Geluidsdrukniveau	dB(A)	92	93	92	93	92	92
Geluidsvermogenniveau	dB(A)	103	104	103	104	103	103
Onzekerheid K	dB	3	3	3	3	3	3
Draag een gehoorbescher-ming.
Totale trillingswaarden \( a_h \)(vectorsom van drie richtin-gen) en onzekerheid K be-paald volgens EN 60745-2-3:
Sijpen aan de oppervlakte (afbramen):
\( a_h \)	\( m/s^2 \)	10,0	10,0	10,0	10,0	10,0	10,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5
Schuren met schuurblad:
\( a_h \)	\( m/s^2 \)	5,0	5,0	5,0	5,0	5,0	5,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Het is ook geschikt voor een Voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Nederlandsls | 79

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gezogen den het hijk teijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Technische gegevens

Haakse slijpmachines	PWS ...	680-115	700	7-115	700-115	7000	700-125
Productnummer	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Opogenomen vermogen	W	701	701	701	701	701	701
Nominaal toerental	\( \mathbf{min}^{-1} \)	11000	11000	11000	11000	11000	11000
max. slipschijfdiameter	mm	115	115	115	115	115	125
Schroefdraaduitgaande as		M 14	M 14	M 14	M 14	M 14	M 14
Max. lengteschroefdraaduitgaande as	mm	21	21	21	21	21	21
Nulspanningsbeveiliging		●	●	●	●	●	●
Gewicht volgens EPTA-Procedure 01:2014 - met trillingsdempen-de extra handgreep	kg	1,7	1,7	1,7	1,7	1,7	1,7
- met standaard extra handgreep	kg	1,7	1,7	1,7	1,7	1,7	1,7
Isolatieklasse		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen können deze geveens afwijken.

Haakse slijpmachines	PWS ...	720-115	730-115	750-115	750-125	75-115	7500
Productnummer	3 603 ...	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..
Opogenomen vermogen	W	720	730	750	750	750	750
Nominaal toerental	\( \mathbf{m}\mathbf{i}^{-1} \)	12000	12000	12000	12000	12000	12000
max. slipschijfdiameter	mm	115	115	115	125	115	125
Schroefdraad uitgaande as		M 14	M 14	M 14	M 14	M 14	M 14
Max. lengteschroefdraad uitgaande as	mm	21	21	21	21	21	21
Nulspanningsbeveiliging		●	●	●	●	●	●
Gewicht volgens EPTA-Procedure 01:2014 - met trillingsdempen-de extra handgreep	kg	1,8	1,8	1,8	1,8	1,8	1,8
- met standaard extra handgreep	kg	1,8	1,8	1,8	1,8	1,8	1,8
Isolatieklasse		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende UITvoeringen können deze gegevens afwijken.

80|Nederlands

Haakse slijpmachines	PWS ...	780-125	7800	850-115	850-125	8000
Productnummer	3 603 ...	CA2 7..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Ogenomen vermogen	W	780	780	850	850	800
Nominaal toerental	\( \mathrm{min}^{-1} \)	12000	12000	12000	12000	12000
max. silipschijfdiameter	mm	125	125	115	125	125
Schroefdraaduitgaande as		M 14	M 14	M 14	M 14	M 14
Max.lengteschroefdraaduitgaande as	mm	21	21	21	21	21
Nulspanningsbeveiliging		●	●	●	●	●
Gewicht volgens EPTA-Procedure 01:2014 - met trillingsdempen-de extra handgreep	kg	1,8	1,8	1,8	1,8	1,8
- met standaard extra handgreep	kg	1,8	1,8	1,8	1,8	1,8
Isolatieklasse		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen können deze gegevens afwijken.

Conformiteitsverklaring

We verklaren op once verantwoordelijkheid dat het onder "Technische gevevens" beschreiben product aan alle desbe-treffende bepalingen van de richtlijnen 2011/65/EU, tot 19 april 2016: 2004/108/EG, vanaf 20 april 2016: 2014/30/EU, 2006/42/EG inclusief van de wijzigingen er-van voldoet en met de volgende normen overeenstemt EN 60745-1, EN 60745-2-3.

Technisch dossier (2006/42/EG) bij: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Beschermingsvoorzieningen monteren

Trek.altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Opmerking: Na breuk van de slijpschijf tijdens het gebruik of bij beschadiging van de opnamevoorzieningen van de beschemkap of van het elektrische gereedschap moet het gereedschap zo spoedig möglich aan de klantenservice worden gestuurd. Zie voor adressen het gedeelte „Klantenservice en gebruiksadviezen".

Beschemkap voor schuren

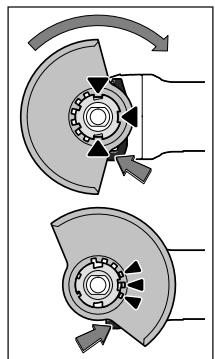

Leg de beschemkap 6 op de opname van het elektrische gereed-schap tot de codeernokken van de beschemkap met de opname overeenkomen. Houd waar bij de ontgreendelingshendel 1 ingedrukt.

Druk de beschemkap 6 op de as-hals tot de kraag van de beschemkap op de flens van het elektrische gereedschap zit en draai de beschemkap tot deze duidelijk hoortaar vastklikt.

Pas de positie van de beschermkap 6 aan de eisen van de bewer

king aan. Druk waaroor de ontgrendelingshendel 1 omhoog en draai de beschermkap 6 in de gewenste stand.

Stel de beschemkap 6.altijd zo in dat alle drie rode nokken van de ontgrendelingshendel 1 in de bijbehorende uitsparingen van de beschemkap 6 gripen.
Stel de beschermkap 6 zo in dat er geen vonden in derrichting van de bediener vliegen.
De beschemkap 6 mag alleen setzen worden verdraaid terwijl de ontgrendelingshendel 1 worden be diend. Anders mag u het elektrische gereedschap in geen geval verd ergerbuiken, maar moet u het aan de klantenservice versturen.

Opmerking: De codeernokken op de beschemkap 6 zorgen ervoor dat er alleen een bij het elektrische gereedschap passende beschemkap gemonteerd kan worden.

Nederlandsls 81

Beschemkap voor doorslijpen

Gebruik bij doorslijpwerkzaamheden met gebonden slijpmiddelen algijd de beschemkap voor doorsijpen 10.
Zorg bij doorslijpwerkzaamheden in steen voor een voldoende stofafzuiig.

De afzuigkap voor doorslijpen 10 worden net als de beschemkap voor schuren 6 gemonteerd.

Afzugkap voor doorslijpen met geleidingssslede

De afzuigkap voor doorslijpen met geleidingssslede 17 worden net als de beschermkap voor schuren 6 gemonteerd.

Extra handgreep

Gebruik het elektrische gereedschap alleen met de extra handgreep 4.

Schroef de extra handgreep 4 afhankelijk van de werkwijze rechts of links op het voorste deel van de machine vast.

Handbescherming

Monteer voor werkzaahmeden met de rubber steun-schijf 13, komstaalborstel, vlakstaalborstel of lamellenschijf algtd de handbescherming 12.

Bevestig de handbescherming 12 met de extra handgreep 4.

Slijpgereedschappen monteren

Trek.altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Raak slijp- en doorslijpschijven Niet aan voordat deze zijn afgekoeld. De schijven wordenijdens de werkzaam-heden zeer heet.

Reinig deuitgaande as 5 en alle te monteren delen.

Druk voor het vastspannen en losdraaien van de slijpgereedschappen op de blokkeerknop 2 om de uitgaande as vast tezetten.

Bedien de blokkeerknop alleen als de uitgaande as stilstaat. Anders kan het elektrische gereedschap beschadigd raken.

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen. De katdiameter moet bij de opnameflens passen. Gebruik geen adapters of redueerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de draairichtingpijl op de diamantdoorslijpschij en de draairiching van het elektrische gereedschap (zie draairichtingpijl op de voorzijde van de machine) overeenkomen.

De volgorde van de montage=kunt u op de pagina met afbeeldingen zien.

Voor het bevestigen van de slijp- of doorslijpschijf schroeft u de spanmoer 9 op de as en spant u de spanmoer met de pensleutel.

Controller ne de montage van het slijpgereedschap en vór het inschaken of het slijpgereedschap correct is gemonteerd en vrij kan draaien. Controller dat het schuurgereedschap de beschemkap of andere delen Niet raakt.

Lamellenschijf

Monteer voor werkzaamheden met de lamellenschijf algijd de handbescherming 12.

Rubber steunschijf

Monteer voor werkzaamheden met de rubber steun-schijf 13.altijd de handbescherming 12.

De volgorde van de montage=kunt u op de pagina met afbeeldingen zien.

Schroef de ronde moer 15 op de as en span deze met de pensulet.

Komstaalborstel of vlakstaalborstel

Monteer voor werkzaamheden met de komstaal- of vlakstaalborstel.altijd de handbescherming 12.

De volgorde van de montage=kunt u op de pagina met afbeeldingen zien.

De komstaalborstel of vlakstaalborstel moet zo ver op de uitgaande as+kunnen worden geschroefd,dat.Deze nauw aan-sluit op de flens aan het einde van de schroefdraad van de uitgaande as. Span de komstaalborstel of vlakstaalborstel met een steeksleutel vast.

Toegestane lijpgereedschappen

U kunt alle schuurgereedschappen gebruiken die in deze gebruiksaanwijzing worden genoemd.

Het toegestane toerental [^-1] en de omtreksnelheid [m / s] van de gebruekte lijpgereedschappen moeten minstens even hoog zijn als de in de volgende tabel aangegeven waarden.

Letkaarom op het toegestane toerental resp. de toegestane omtreksnelheid op het etiket van het slijpgereedschap.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	115	6	22,2	11000	80
	125	6	22,2	11000	80
D	115	-	-	11000	80
	125	-	-	11000	80
b	75	30	M 14	11000	45

Machinekop draaien

Alleen bij elektrische gereedschappen met zaaknummer 3603 CA2 0..:

Trek.altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

U kunt de machinekop 180^ draaien. Daardoor kan de aan/uit-schakelaar voor bijzondere werkomstandigheden in een gunshote positie worden gebracht, bijvoorbeeld voor linkshandige bediening.

82|Nederlandsl

• Verwijder de schroef van de borging 20 van de ontgrende-lingshendel 1 (zie afbeelding A).
• Draai de vier schroeven—helemaaluit (zie afbeelding B). Draai de machinekop voorzigtig en zonder deze van het machinheuis te nemen in de neue stand. Draai de vier schroeven wee vast.
• Schroef de borging 20 van de ontgrendelingshendel 1
  weer aan de machinekop vast (zie afbeelding C).

Neem de aanwijzingen in het hoofdstuk „Beschermingsvoortingen monteren" in acht. De beschemkap mag alleen kuren worden verdraaid verwijl de ontgrendelingshendel 1 worden bediend.

Afzuiing van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal hunnen schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of Personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbestoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien möglich een voor het materiaal geschikte stofafzuiig.
• Zorg voor een goede ventilatie van de werkplek.
  Er wordt geadviseerd om een ademasker met filter-klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron要去 overeenkomen met de gegevens op hetypeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen nutzen ook met 220 V worden gebruikt.

Bij gelebruik van het elektrische gereedschap met mobiele stroomaggregaten (generatoren) die Niet over voldoende vermogensreserves of Niet over een geschiktte spanningsregeling (met aanloopstroomversterking) beschikken, kan vermogensverlies of atypisch gedrag bij het inschaken optreden. Let erop dat het door u gebruekte stroomaggregaat geschikt is, vooral met betrekking tot netspannen en -frequentie.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 3 maar voren.

Als u de ingedrakte aan/uit-schakelaar 3 wilt vastzetten, drukt u de aan/uit-schakelaar 3 vooraan omlaag tot deze vastklikt.

Als u het elektrische gereedschap wilt uitschakelen, laut u de aan/uit-schakelaar 3 los. Als deutsche vergrendeld is, drukt u de aan/uit-schakelaar 3 kort achteraan omlaag en laut u deze vervolgens los.

Om energia te besparen, schakelt u het elektrische gereed-schap alleen in wanneer u het gebruikt.

Controller de lijpgereedschappen voor het gebruik. Het lijpgereedschap moet op de juiste wijze zijn gemonteerd en vrij hunnen draaien. Laat het lijpgereedschap minstens 1 minut onbelast proefdraien. Gebruik geen beschadigde, Niet-ronde of trillende lijpgereedschappen. Beschadigde lijpgereedschappen kunnen barsten of verwondingenervoorzaken.

Nulspanningsbeveiliging

De nulspanningsbeveiliging voorkomt ongecontrolerd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar 3 in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Tips voor de werkzaamheden

Voorzichtig bij het frezen van sleuven in dragende wanden. Zie het gedeelte „Bouwkundige aspecten".
Span het werkstuk in als het Niet door het eigengewicht stabeligt.
Belast het elektrische gereedschap nicht zo sterk dat het tot stilstand kommt.
Laat het elektrische gereedschap na sterke belasting nog enkele minuten onbelast lopen om het inzetgereedschap te lately afkoelen.
Raak lijp- en doorslijpschijven Niet aan voordat deze zijn afgekoeld. De schijven wordenijdens de werkzaam-heden zich heet.
- Gebruik het elektrische gereedschap Niet met een doorslijpstandaard.

Afbramen

Gebruik nooit doorslijpschijven voor afbraamwerkzaamheden.

Met een werkhoek van 30^ tot 40^ krijgt u bij het afbramen het Beste werkresultaat. Beweeg het elektrische gereed-schap met matige druk heb en weer. Het werkstuk worden dan Niet te heet, verkleurt Niet en krijgt geen groeven.

Lamellenschijf

Met de lamellenschijf (toebehoren)kest u ook gebogen op- pervlakken en profielen bewerken.

Lamellenschijven hebben een aanzienlijk langere levensduur, een lager geluidsniveau en lagere slijptemperaturen dan tradionele slijpschijven.

Metaal doorslijpen

Gebruik bij doorslijpwerkzaamheden met gebonden slijpmiddelen altijd de beschemkap voor doorslijpen 10.

Nederlands | 83

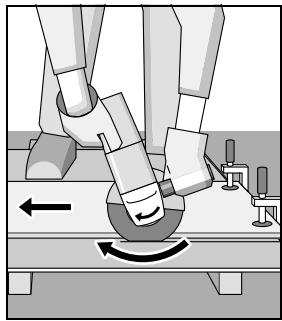

Werk bij het dooreljopen met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal. Oefen geen druk op de dooreljipschijf UIT, houdt deze Niet schuin en LAST de schijf Niet Oscilleren.

Rem uitlopende doorslijpschijven Niet af door er aan de zijkant gegen te drukken.

Met het elektrische geereedschap要去altijd tegenlopend worden geslepen. Anders bestaat het gevaar dat de machine ongecontroleerduit de zaaglijn worden geduwd.

Profielen en vierkantbui- zen kunt u het best bij de kleinste diameter doo-slijpen.

Steen doorslijpen

Zorg bij doorslijpwerkzaamheden in steen voor een voldoende stofafzuiig.
Draag een stofmasker.
Het elektrische gereedschap mag alleen worden gebruik voor droog doorslijpen en droog schuren.

Gebruik voor het doorslijpen vansteen bij voorkeur een diamantdoorslijpschijf.

Bij gebruik van de afzuigkap voor doorslijpen met de geleidingsstele 17要去 de stofzuiiger voor het afzuiigen van steenstof goedgekeurd+zijn. Bosch levert geschikte stofzuiigers.

Schakel het elektrische gereedschap in enplaats het met het voorste deel van de geleide slede op het werkstuk. Duw het elektrische gereedschap verder met een matige voorwaartse beweging, aangepast aan het te bewerken material.

Bij het doorslijpen van bijzonder harde materialien, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadig worden. Een krans van vonken rond de diamantdoorslijpschijf geeft dit duidelijk aan.

Onderbreek in dit geval het doorslijpen en LAST de diamant-doorelsijpschijf bij maximaal toerental korte vrij onbelast Iopen om.Deze te laten afkoelen.

Een duidelijk verminderde werknelheid en een krans van vonden rond de slipschijf duiden op een stomp geworden di amantdoorslijpschijf. U kunt deze weer scherp makeen door kort te slijpen in abrasief materiaal, bijvoorbeeld kalkzandsteen.

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen.

Deze voorschriften要去en beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijkste bouwkundige, architect of met de leiding belaste bouwopzichter.

Onderhoud en service

Onderhoud en reiniging

Trek.altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen.altijd schoon om goed en veilig te werken.
Gebruik onder extreme gebruiksomstandigheden in dien möglichst alkijd een afzuiŋinstallatie. Blaas de ventilatieopeningen regelmatig schoon en sluit het gereedschap via een aardlekschakelaar (PRCD) aan.

Tijdens het bewerken van metalen kan geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad.

Bewaar en behandel het toebehoren zorgvuldig.

Als de aansluitkabel moet worden verrangen,要去 den deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico's te voorkomen.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderden. Explosietekingen en informatie over verrangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadwiezen helpt ugraag bij vra-gen over荃ze producten en toebehoren.

Vermeld bij vragen en bestellingen van verrangingsonderden altiijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgie

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen要去 op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooie elektrische gereedschappen nicht bij het huisvuil.

84|Dansk

Alleen voor landen van de EU:

Volgens de Europese richtig in 2012/19/EU over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaalrecht moeten Niet更是bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoordere wijze worden hergebruikt.

Wijzigingen voorbehonden.

Dansk
