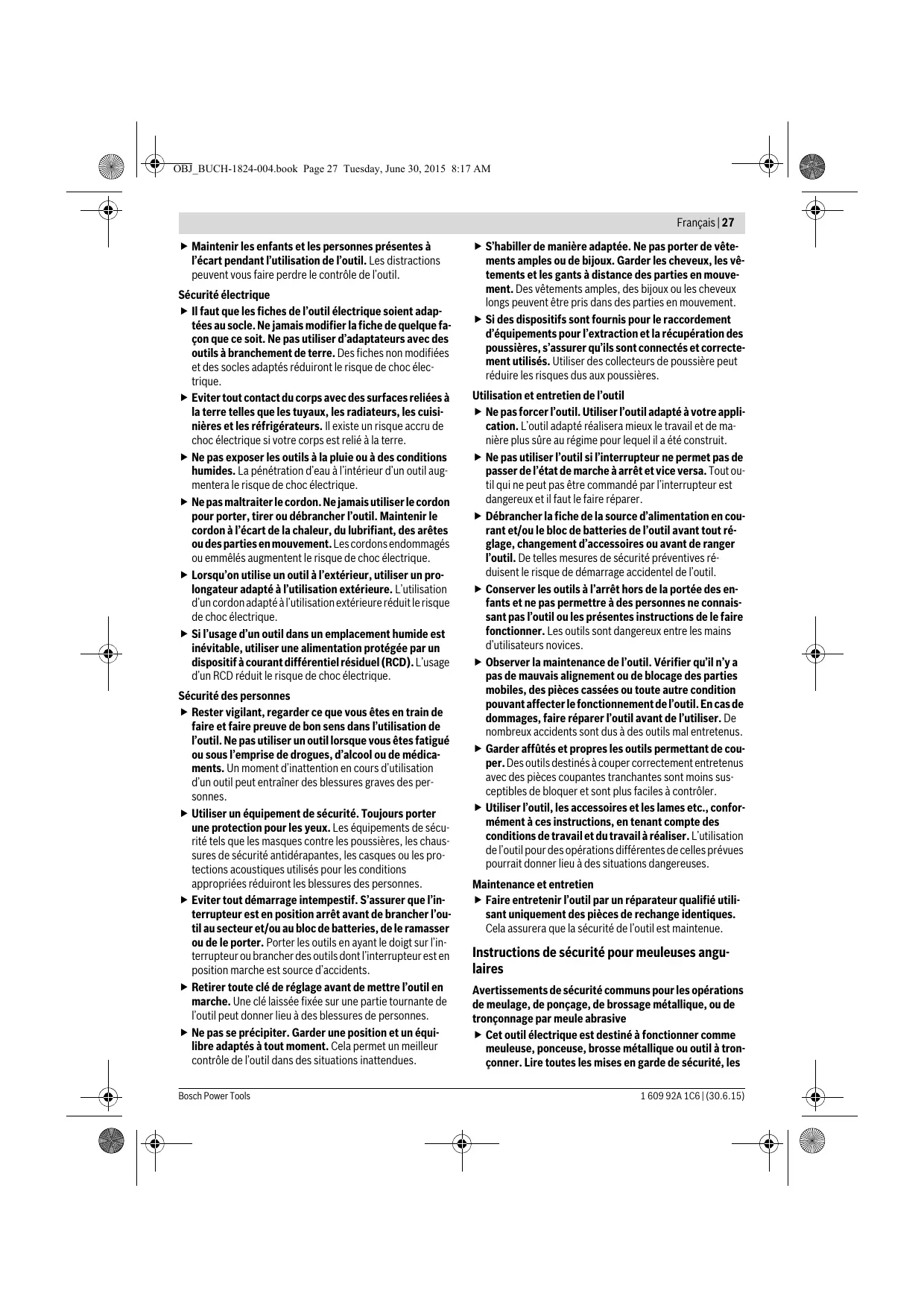

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation). Sécurité de la zone de travail Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique. Sécurité des personnes Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l’utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes. Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. Bosch Power Tools
Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. Utilisation et entretien de l’outil Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le faire réparer. Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil. Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices. Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses. Maintenance et entretien Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue.
Avertissements de sécurité communs pour les opérations de meulage, de ponçage, de brossage métallique, ou de tronçonnage par meule abrasive Cet outil électrique est destiné à fonctionner comme meuleuse, ponceuse, brosse métallique ou outil à tronçonner. Lire toutes les mises en garde de sécurité, les 1 609 92A 1C6 | (30.6.15)
électrique ne garantit pas un fonctionnement en toute sécurité. La vitesse assignée de l’accessoire doit être au moins égale à la vitesse maximale indiquée sur l’outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat. Le diamètre extérieur et l’épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée. Le montage fileté d’accessoires doit être adapté au filet de l’arbre de la meuleuse. Pour les accessoires montés avec des flasques, l’alésage central de l’accessoire doit s’adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l’outil électrique seront en déséquilibre, vibreront de manière excessive et pourront provoquer une perte de contrôle. Ne pas utiliser d’accessoire endommagé. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de copeaux et fissures, les patins d’appui pour détecter des traces éventuelles de fissures, de déchirure ou d’usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissurés. Si l’outil électrique ou l’accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non endommagé. Après examen et installation d’un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l’accessoire rotatif et faites marcher l’outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommagés seront normalement détruits pendant cette période d’essai. Porter un équipement de protection individuelle. En fonction de l’application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d’arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d’arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L’exposition prolongée aux bruits de forte intensité peut provoquer une perte de l’audition.
équipement de protection individuelle. Des fragments de pièce à usiner ou d’un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d’opération. Tenir l’outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l’accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l’accessoire coupant avec un fil « sous tension » peut mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur. Placer le câble éloigné de l’accessoire en rotation. Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l’accessoire en rotation. Ne jamais reposer l’outil électrique avant que l’accessoire n’ait atteint un arrêt complet. L’accessoire de rotation peut agripper la surface et arracher l’outil électrique hors de votre contrôle. Ne pas faire fonctionner l’outil électrique en le portant sur le côté. Un contact accidentel avec l’accessoire en rotation pourrait accrocher vos vêtements et attirer l’accessoire sur vous. Nettoyer régulièrement les orifices d’aération de l’outil électrique. Le ventilateur du moteur attirera la poussière à l’intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques. Ne pas faire fonctionner l’outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux. Ne pas utiliser d’accessoires qui nécessitent des réfrigérants fluides. L’utilisation d’eau ou d’autres réfrigérants fluides peut aboutir à une électrocution ou un choc électrique. Rebonds et mises en garde correspondantes Le rebond est une réaction soudaine au pincement ou à l’accrochage d’une meule rotative, d’un patin d’appui, d’une brosse ou de tout autre accessoire. Le pincement ou l’accrochage provoque un blocage rapide de l’accessoire en rotation qui, à son tour, contraint l’outil électrique hors de contrôle dans le sens opposé de rotation de l’accessoire au point du grippage. Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériau, provoquant des sauts ou l’expulsion de la meule. La meule peut sauter en direction de l’opérateur ou encore en s’en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions. Le rebond résulte d’un mauvais usage de l’outil et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous. Bosch Power Tools
Ne pas vous placer dans la zone où l’outil électrique se déplacera en cas de rebond. Le rebond pousse l’outil dans le sens opposé au mouvement de la meule au point d’accrochage. Etre particulièrement prudent lors d’opérations sur des coins, des arêtes vives etc. Eviter que l’accessoire ne rebondisse et ne s’accroche. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l’accessoire en rotation et à provoquer une perte de contrôle ou un rebond. Ne pas fixer de chaîne coupante, de lame de sculpture sur bois ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle. Mises en garde de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif Utiliser uniquement des types de meules recommandés pour votre outil électrique et le protecteur spécifique conçu pour la meule choisie. Les meules pour lesquelles l’outil électrique n’a pas été conçu ne peuvent pas être protégées de façon satisfaisante et sont dangereuses. La surface de meulage des meules à moyeu déporté doit être montée sous le plan de la lèvre du protecteur. Une meule montée de manière incorrecte qui dépasse du plan de la lèvre du protecteur ne peut pas être protégée de manière appropriée. Le protecteur doit être solidement fixé à l’outil électrique et placé en vue d’une sécurité maximale, de sorte que l’opérateur soit exposé le moins possible à la meule. Le protecteur permet de protéger l’opérateur des fragments de meule cassée, d’un contact accidentel avec la meule et d’étincelles susceptibles d’enflammer les vêtements. Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple : ne pas meuler avec le côté de la meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique, l’application de forces latérales à ces meules peut les briser en éclats. Toujours utiliser des flasques de meule non endommagés qui sont de taille et de forme correctes pour la meule que vous avez choisie. Des flasques de meule appropriés supportent la meule réduisant ainsi la possibilité de rupture de la meule. Les flasques pour les meules à tronçonner peuvent être différents des autres flasques de meule.
Mises en garde de sécurité additionnelles spécifiques aux opérations de tronçonnage abrasif Ne pas « coincer » la meule à tronçonner ou ne pas appliquer une pression excessive. Ne pas tenter d’exécuter une profondeur de coupe excessive. Une contrainte excessive de la meule augmente la charge et la probabilité de torsion ou de blocage de la meule dans la coupe et la possibilité de rebond ou de rupture de la meule. Ne pas vous placer dans l’alignement de la meule en rotation ni derrière celle-ci. Lorsque la meule, au point de fonctionnement, s’éloigne de votre corps, le rebond éventuel peut propulser la meule en rotation et l’outil électrique directement sur vous. Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quelconque, mettre l’outil électrique hors tension et tenir l’outil électrique immobile jusqu’à ce que la meule soit à l’arrêt complet. Ne jamais tenter d’enlever le disque à tronçonner de la coupe tandis que la meule est en mouvement sinon le rebond peut se produire. Rechercher et prendre des mesures correctives afin d’empêcher que la meule ne se grippe. Ne pas démarrer de nouveau le travail directement sur la pièce. Laissez le disque atteindre sa vitesse maximale et entrer en contact avec la pièce prudemment. Le disque peut s’accrocher, se soulever brusquement ou avoir un mouvement arrière si l’appareil est redémarré en charge. Prévoir un support de panneaux ou de toute pièce à usiner surdimensionnée pour réduire le risque de pincement et de rebond de la meule. Les grandes pièces à usiner ont tendance à fléchir sous leur propre poids. Les supports doivent être placés sous la pièce à usiner près de la ligne de coupe et près du bord de la pièce des deux côtés de la meule. Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d’autres zones sans visibilité. La meule saillante peut couper des tuyaux de gaz ou d’eau, des câblages électriques ou des objets, ce qui peut entraîner des rebonds. Mises en garde de sécurité spécifiques aux opérations de ponçage Ne pas utiliser de papier abrasif trop surdimensionné pour les disques de ponçage. Suivre les recommandations des fabricants, lors du choix du papier abrasif. Un papier abrasif plus grand s’étendant au-delà du patin de ponçage présente un danger de lacération et peut provoquer un accrochage, une déchirure du disque ou un rebond.
Si l’utilisation d’un protecteur est recommandée pour le brossage métallique, ne permettre aucune gêne du touret ou de la brosse métallique au protecteur. Le touret ou la brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges. Avertissements supplémentaires Portez toujours des lunettes de protection.
électriques peut provoquer un incendie ou un choc électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels et peut provoquer un choc électrique. Déverrouiller l’interrupteur Marche/Arrêt et le mettre dans la position d’arrêt, si l’alimentation en courant est interrompue, par ex. par une panne de courant ou quand la fiche du secteur est débranchée. Ne touchez pas les disques à meuler et à tronçonner avant qu’ils ne se soient complètement refroidis. Le disques peuvent chauffer énormément durant le travail. Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains.
L’outil électroportatif est conçu pour le tronçonnage, le meulage et le brossage de métaux et de pierres sans utilisation d’eau. Pour le tronçonnage avec des abrasifs agglomérés, utilisez un capot de protection spécifique pour le tronçonnage. Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante de poussières. Equipé d’outils de ponçage autorisés, l’outil électroportatif peut être utilisé pour les travaux de ponçage.
La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique. 1 Levier de déverrouillage du capot de protection 2 Dispositif de blocage de broche 3 Interrupteur Marche/Arrêt 4 Poignée supplémentaire (surface de préhension isolante) 5 Broche d’entraînement 6 Capot de protection pour le meulage 7 Bride porte-outil 8 Meule* 9 Ecrou de serrage 10 Capot de protection pour le tronçonnage* 11 Disque à tronçonner* 12 Protège-mains* 13 Plateau de ponçage en caoutchouc* 14 Feuille abrasive* 15 Ecrou cylindrique* 21 Flèche indiquant le sens de rotation sur le boîtier *Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires.
électrocution, un incendie et/ou de graves blessures.
Niveau de pression acoustique Niveau d’intensité acoustique Incertitude K Portez une protection acoustique ! Valeurs totales des vibrations ah (somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 60745-2-3 : Meulage de surfaces (ébarbage) : ah K Ponçage avec feuille ou disque abrasif : ah
Niveau de pression acoustique Niveau d’intensité acoustique Incertitude K Portez une protection acoustique ! Valeurs totales des vibrations ah (somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 60745-2-3 : Meulage de surfaces (ébarbage) : ah K Ponçage avec feuille ou disque abrasif : ah
Niveau de pression acoustique Niveau d’intensité acoustique Incertitude K Portez une protection acoustique ! Valeurs totales des vibrations ah (somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 60745-2-3 : Meulage de surfaces (ébarbage) : ah K Ponçage avec feuille ou disque abrasif : ah
Le niveau d’oscillation correspond aux utilisations principales de l’outil électroportatif. Si l’outil électrique est néanmoins utilisé pour d’autres applications, avec différents accessoires ou d’autres outils de travail ou s’il est mal entretenu, le niveau d’oscillation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets des vibrations, telles que par exemple : Entretien de l’outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.
Meuleuse angulaire Longueur max. filetage de broche de meulage
3 603 ... Longueur max. filetage de broche de meulage Protection contre un démarrage intempestif Poids suivant EPTAProcedure 01:2014 – avec poignée supplémentaire anti-vibrations – avec poignée supplémentaire standard Classe de protection
3 603 ... Longueur max. filetage de broche de meulage mm Protection contre un démarrage intempestif
Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec toutes les dispositions des directives 2011/65/UE, 2004/108/CE (jusqu’au 19 avril 2016), 2014/30/UE (à partir du 20 avril 2016), 2006/42/CE et leurs modifications ainsi qu’avec les normes suivantes : EN 60745-1, EN 60745-2-3. Dossier technique (2006/42/CE) auprès de : Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Henk Becker Helmut Heinzelmann Note : Si la meule se cassait pendant l’utilisation ou si les dispositifs de fixation sur le capot de protection/l’outil électroportatif étaient endommagés, l’outil électroportatif doit être immédiatement envoyé auprès d’un service après-vente, pour les adresses voir chapitre « Service Après-Vente et Assistance ».

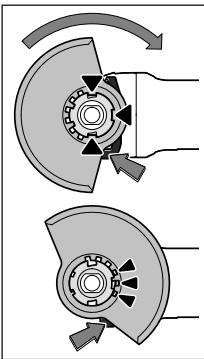

Placez le capot de protection 6 sur la fixation de l’outil électroportatif jusqu’à ce que le dispositif de codage du capot de protection coïncide avec la fixation. A cet effet, appuyez sur le levier de déverrouillage 1 et maintenez appuyé ce dernier. Montez le capot de protection 6 sur la tête de broche en exerçant une pression jusqu’à ce que l’épaulement du capot de protection repose sur le flasque de l’outil électroportatif et tournez le capot de protection jusqu’à ce qu’il s’encliquette de façon perceptible. Adaptez la position du capot de protection 6 aux exigences des travaux à effectuer. Pour ce faire, poussez le levier de déverrouillage 1 vers le haut et tournez le capot de protection 6 dans la position souhaitée. Orientez le capot de protection 6 de sorte que les 3 cames rouges du levier de déverrouillage 1 prennent dans les encoches corresondantes du capot de protection 6. Réglez le capot de protection 6 de sorte à empêcher une projection d’étincelles en direction de l’utilisateur. Le capot de protection 6 ne doit pas pouvoir tourner sans que l’on appuie sur le levier de déverrouillage 1 ! Si tel n’est pas le cas, ne continuer en aucun cas à utiliser l’outil électroportatif, mais le remettre au service après-vente. Note : Le dispositif de codage se trouvant sur le capot de protection 6 assure que seul le capot de protection approprié à l’appareil puisse être monté. Capot de protection pour le tronçonnage Utilisez toujours le capot de protection spécifique au tronçonnage 10 pour les travaux de tronçonnage avec des abrasifs agglomérés. Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante de poussières. Le capot de protection pour le tronçonnage 10 se monte de la même manière que le capot de protection pour le meulage 6.
N’utilisez l’outil électroportatif qu’avec la poignée supplémentaire 4. En fonction du mode de travail, vissez la poignée supplémentaire 4 du côté droit ou gauche du carter d’engrenage. Protège-main Lors de travaux avec le plateau de ponçage en caoutchouc 13 ou la brosse boisseau/la brosse circulaire/le plateau à lamelles, montez toujours le protège-main 12. Montez le protège-main 12 avec la poignée supplémentaire 4.
Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant. Ne touchez pas les disques à meuler et à tronçonner avant qu’ils ne se soient complètement refroidis. Le disques peuvent chauffer énormément durant le travail. Nettoyez la broche d’entraînement 5 ainsi que toutes les pièces à monter. Afin de serrer et de desserrer les outils de meulage, appuyez sur le dispositif de blocage de la broche 2 afin de bloquer la broche d’entraînement. N’actionnez le dispositif de blocage de la broche que lorsque la broche d’entraînement est à l’arrêt. Sinon, vous pourriez endommager l’outil électroportatif. Disque à meuler/à tronçonner Veillez aux dimensions des outils de meulage. L’alésage du disque doit correspondre au flasque de fixation. N’utilisez pas d’adaptateur ni de raccord de réduction. Lors de l’utilisation de disques à tronçonner diamantés, veillez à ce que la flèche indiquant le sens de rotation qui se trouve sur le disque diamanté à tronçonner coïncide avec le sens de rotation de l’outil électroportatif (voir la flèche indiquant le sens de rotation qui se trouve sur le carter d’engrenage). L’ordre du montage est indiqué sur la page des graphiques. Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou de serrage 9 et serrer-le à l’aide de la clé à ergots. Après avoir monté le disque à meuler et avant de mettre l’appareil en fonctionnement, contrôlez si l’outil est correctement monté et s’il peut tourner librement. Assurez-vous que le disque à meuler ne frôle pas le capot de protection ni d’autres éléments. Plateau à lamelles Lors de travaux avec le plateau à lamelles, montez toujours le protège-main 12.
Lors de travaux avec le plateau de ponçage en caoutchouc 13, montez toujours le protège-main 12. L’ordre du montage est indiqué sur la page des graphiques. Montez l’écrou cylindrique 15 et serrez-le à l’aide de la clé à ergots. Brosse boisseau/brosse circulaire Lors de travaux avec la brosse boisseau ou la brosse circulaire, montez toujours le protège-main 12. L’ordre du montage est indiqué sur la page des graphiques. Vissez la brosse boisseau/la brosse circulaire sur la broche d’entraînement de façon à ce qu’elle repose fermement sur le flasque se trouvant au bout du filet de la broche. Serrez la brosse boisseau/la brosse circulaire à l’aide d’une clé à fourche.
Tous les outils de meulage figurant dans ces instructions d’utilisation peuvent être utilisés. La vitesse de rotation admissible [tr/min] ou la vitesse circonférentielle [m/s] des outils de meulage utilisés doit correspondre au moins aux indications figurant sur le tableau ci-dessous. En conséquence, respectez la vitesse de rotation ou la vitesse circonférentielle admissible figurant sur l’étiquette de l’outil de meulage. max. [mm] D b
– Retirez la vis du blocage 20 du levier de déverrouillage 1 (voir figure A).
Respectez les instructions dans le chapitre « Montage des capots de protection ». Le capot de protection ne doit pas pouvoir tourner sans que l’on appuie sur le levier de déverrouillage 1.
Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. – Si possible, utilisez un dispositif d’aspiration des poussières approprié au matériau. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays. Evitez toute accumulation de poussières à l’emplacement de travail. Les poussières peuvent facilement s’enflammer.
Mise en service Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également fonctionner sur 220 V. Lorsque l’outil électroportatif est utilisé avec des groupes électrogènes qui ne disposent pas de réserves de puissance suffisantes ou d’un réglage de tension approprié avec amplification du courant de démarrage, des pertes de puissance ou un comportement non typique lors de la mise en service peuvent en être la conséquence. Vérifiez si le groupe électrogène utilisé est approprié, surtout en ce qui concerne la tension et la fréquence délivrées par le groupe. Mise en Marche/Arrêt Pour la mise en service de l’appareil électroportatif, poussez l’interrupteur Marche/Arrêt 3 vers l’avant. Pour bloquer l’interrupteur Marche/Arrêt 3, appuyez sur l’interrupteur Marche/Arrêt 3 jusqu’à ce qu’il s’encliquette.
L’outil de meulage doit être correctement monté et doit pouvoir tourner librement. Effectuez un essai de marche en laissant tourner sans sollicitation l’outil pendant au moins 1 minute. N’ utilisez pas d’outils de meulage endommagés, non équilibrés ou produisant des vibrations. Les outils de meulage endommagés peuvent se fendre lors du travail et entraîner de graves blessures. Protection contre un démarrage intempestif La protection contre un démarrage intempestif évite le démarrage incontrôlé de l’outil électroportatif après une interruption de l’alimentation en courant. Afin de remettre l’appareil en service, mettez l’interrupteur Marche/Arrêt 3 en position d’arrêt et remettez l’outil électroportatif en marche.
Attention lors de la réalisation de saignées dans les murs porteurs, voir chapitre « Indications concernant les normes de construction ». Serrez correctement la pièce à travailler lorsque celle-ci ne repose pas de manière sûre malgré son propre poids. Ne sollicitez pas l’outil électroportatif au point qu’il s’arrête. Laissez tourner l’outil électroportatif à vide pendant quelques minutes après une forte sollicitation pour refroidir l’outil de travail. Ne touchez pas les disques à meuler et à tronçonner avant qu’ils ne se soient complètement refroidis. Le disques peuvent chauffer énormément durant le travail. N’utilisez jamais l’outil électroportatif avec un support de tronçonnage. Dégrossissage N’utilisez jamais de disques à tronçonner pour les travaux de dégrossissage ! Avec un angle d’inclinaison de 30° à 40°, on obtient les meilleurs résultats lors des travaux de dégrossissage. Guidez l’outil électroportatif de façon régulière en exerçant une pression modérée. Ceci évite un échauffement excessif de la pièce à travailler, elle ne change pas de couleur et il n’y a pas de stries. Plateau à lamelles Le plateau à lamelles (accessoire) permet également de travailler des surfaces convexes et des profilés. Les plateaux à lamelles ont une durée de vie nettement plus élevée, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les meules conventionnelles. Bosch Power Tools

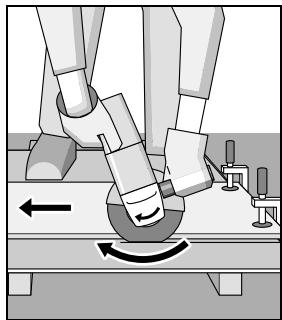

Ne freinez pas les disques à tronçonner qui ralentissent en exerçant une pression latérale. L’outil électroportatif doit toujours travailler en sens opposé. Sinon, il risque de sortir de la ligne de coupe de façon incontrôlée. Lors du tronçonnage de profilés et de tubes carrés, il convient de positionner l’appareil sur la plus petite section.
Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante de poussières. Portez un masque anti-poussières. N’utilisez l’outil électroportatif que pour des travaux de tronçonnage/de ponçage à sec. Il est recommandé d’utiliser un disque à tronçonner diamanté pour le tronçonnage de la pierre. Lorsqu’un carter d’aspiration pour le tronçonnage avec glissière de guidage 17 est utilisé, l’aspirateur doit être agréé pour aspirer de la poussière de pierre. La société Bosch vous offre des aspirateurs appropriés. Mettez l’outil électroportatif en marche et positionnez-le avec la partie avant de la glissière de guidage sur la pièce à travailler. Travaillez en appliquant une vitesse d’avance modérée adaptée au matériau.
Dans un tel cas, interrompez le processus de tronçonnage et laissez tourner pendant quelque temps le disque à tronçonner diamanté à pleine vitesse en marche à vide pour le laisser se refroidir. Bosch Power Tools
Vous pouvez le réaffûter en coupant dans un matériau abrasif (p. ex. brique silico-calcaire). Indications concernant les normes de construction Les saignées dans les murs porteurs sont soumises à la norme DIN 1053 Partie 1 ou aux directives spécifiques à un pays. Respectez impérativement ces directives. Avant de commencer le travail, consultez l’ingénieur responsable des travaux, l’architecte compétent ou la Direction responsable des travaux.
Nettoyage et entretien Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant. Veillez à ce que l’outil électroportatif ainsi que les ouïes de ventilation soient toujours propres afin d’obtenir un travail impeccable et sûr. Dans la mesure du possible, utilisez toujours un dispositif d’aspiration quand les conditions de travail sont extrêmes. Soufflez souvent de l’air comprimé au travers des fentes de ventilation et placez un disjoncteur différentiel (PRCD) en amont. Lors du travail des métaux, il est possible que des poussières métalliques conductrices se déposent à l’intérieur de l’outil. La double isolation de l’outil électrique peut ainsi en être endommagée. Stockez et traitez les accessoires avec précaution. Si le remplacement du câble d’alimentation est nécessaire, ceci ne doit être effectué que par Bosch ou une station de Service Après-Vente agréée pour outillage Bosch afin d’éviter des dangers de sécurité.
Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.bosch-pt.com Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires. Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres indiqué sur la plaque signalétique du produit. France Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.
Ne jetez pas les outils électroportatifs avec les ordures ménagères ! Seulement pour les pays de l’Union Européenne : Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée. Sous réserve de modifications.
Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. Uso y trato cuidadoso de herramientas eléctricas No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
No se sitúe dentro del área hacia el que se movería la herramienta eléctrica al retroceder bruscamente. Al retroceder bruscamente, la herramienta eléctrica saldrá despedida desde el punto de bloqueo en dirección opuesta al sentido de giro del útil. Tenga especial precaución al trabajar esquinas, cantos afilados, etc. Evite que el útil de amolar rebote contra la pieza de trabajo o que se atasque. En las esquinas, canBosch Power Tools
Solamente emplee el útil para aquellos trabajos para los que fue concebido. Por ejemplo, no emplee las caras de los discos tronzadores para amolar. En los útiles de tronzar, el arranque de material se lleva a cabo con los bordes del disco. Si estos útiles son sometidos a un esfuerzo lateral, ello puede provocar su rotura. Siempre use para el útil seleccionado una brida en perfecto estado con las dimensiones y forma correctas. Una brida adecuada soporta convenientemente el útil reduciendo así el peligro de rotura. Las bridas para discos tronzadores pueden ser diferentes de aquellas para otros discos de amolar. No intente aprovechar los discos amoladores de otras herramientas eléctricas más grandes, aunque su diámetro exterior se haya reducido suficientemente por el desgaste. Los discos amoladores destinados para herramientas eléctricas grandes no son aptos para soportar las velocidades periféricas más altas a las que trabajan las herramientas eléctricas más pequeñas, y pueden llegar a romperse. Instrucciones de seguridad adicionales específicas para el tronzado No intente proseguir el corte, estando insertado el disco tronzador en la ranura de corte. Una vez fuera de la ranura de corte, espere a que el disco tronzador haya alcanzado las revoluciones máximas, y prosiga entonces el corte con cautela. En caso contrario el disco tronzador podría bloquearse, salirse de la ranura de corte, o retroceder bruscamente. Soporte las planchas u otras piezas de trabajo grandes para reducir el riesgo de bloqueo o retroceso del disco tronzador. Las piezas de trabajo grandes tienden a curvarse por su propio peso. La pieza de trabajo deberá apoyarse desde abajo a ambos lados tanto cerca de la línea de corte como en los bordes. Proceda con especial cautela al realizar recortes “por inmersión” en paredes o superficies similares. El disco tronzador puede ser rechazado al tocar tuberías de gas o agua, conductores eléctricos, u otros objetos. Instrucciones de seguridad específicas para trabajos con hojas lijadoras No use hojas lijadoras más grandes que el soporte, ateniéndose para ello a las dimensiones que el fabricante recomienda. Las hojas lijadoras de un diámetro mayor que el plato lijador pueden provocar un accidente, fisurarse, o causar un retroceso brusco del aparato. Instrucciones de seguridad específicas para el trabajo con cepillos de alambre Considere que las púas de los cepillos de alambre pueden desprenderse también durante un uso normal. No fuerce las púas ejerciendo una fuerza de aplicación excesiva. Las púas desprendidas pueden traspasar muy fácilmente tela delgada y/o la piel. En caso de recomendarse el uso de una caperuza protectora, evite que el cepillo de alambre alcance a rozar contra la caperuza protectora. Los cepillos de plato y de vaso pueden aumentar su diámetro por efecto de la presión de aplicación y de la fuerza centrífuga. Instrucciones de seguridad adicionales Use unas gafas de protección.
El enchufe macho de conexión, debe ser conectado solamente a un enchufe hembra de las mismas caracteristicas técnicas del enchufe macho en materia.
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. 3 Interruptor de conexión/desconexión 4 Empuñadura adicional (zona de agarre aislada) 5 Husillo 6 Caperuza protectora para amolar 7 Brida de apoyo 8 Disco de amolar* 9 Tuerca de fijación 10 Caperuza protectora para tronzar* 11 Disco de tronzar* 12 Protección para las manos* 13 Plato lijador de goma* *Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.
La herramienta eléctrica ha sido diseñada para tronzar, desbastar y cepillar metal y piedra, sin la aportación de agua. Al tronzar con discos de material abrasivo aglomerado es necesario emplear una caperuza protectora especial para tronzar. Nivel de presión sonora Nivel de potencia acústica Tolerancia K ¡Utilizar protectores auditivos! Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60745-2-3: Amolado de superficies (desbastado): ah K Lijado con hoja de lijar: ah
Nivel de potencia acústica Tolerancia K ¡Utilizar protectores auditivos! Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60745-2-3: Amolado de superficies (desbastado): ah K Lijado con hoja de lijar: ah
Nivel de potencia acústica Tolerancia K ¡Utilizar protectores auditivos! Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60745-2-3: Amolado de superficies (desbastado): ah K Lijado con hoja de lijar: ah
Insertar la caperuza protectora 6 sobre el cuello del husillo de manera que el collar asiente contra la brida de la herramienta eléctrica, y gire la caperuza protectora hasta enclavarla de forma perceptible. Adapte la posición de la caperuza protectora 6 a los requerimientos del trabajo. Para ello, presione la palanca de desenclavamiento 1 hacia arriba, y gire entonces la caperuza protectora 6 a la posición deseada.
1! Si no fuera este el caso no deberá seguirse utilizando la herramienta eléctrica bajo ninguna circunstancia y deberá hacerse reparar en un servicio técnico. Observación: Los resaltes de la caperuza protectora 6 aseguran que solamente pueda montarse una caperuza protectora adecuada a la herramienta eléctrica. Caperuza protectora para tronzar Al tronzar con discos de material aglomerado utilice siempre la caperuza protectora para tronzar 10. Al tronzar piedra procure una buena aspiración de polvo. La caperuza protectora para tronzar 10 se monta igual que la caperuza protectora para amolar 6. Caperuza de aspiración para tronzar con soporte guía La caperuza de aspiración para tronzar con soporte guía 17 se monta igual que la caperuza protectora para amolar 6. Empuñadura adicional Solamente utilice la herramienta eléctrica con la empuñadura adicional 4 montada. Dependiendo del trabajo a realizar, enrosque la empuñadura adicional 4 a la derecha o izquierda del cabezal del aparato. Protección para las manos Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Antes de tocarlos, espere a que los discos de amolar y tronzar se hayan enfriado. Los discos se ponen muy calientes al trabajar. Limpie el husillo 5 y todas las demás piezas a montar. Al sujetar y aflojar los útiles de amolar, retenga el husillo accionando para ello el botón de bloqueo del husillo 2. Solamente accione el botón de bloqueo del husillo estando detenido el husillo. En caso contrario podría dañarse la herramienta eléctrica. Disco de amolar/tronzar Tenga en cuenta las dimensiones de los útiles de amolar. El diámetro del orificio debe ajustar correctamente en la brida de apoyo. No emplee adaptadores ni piezas de reducción.
Siempre utilice la protección para las manos 12 al trabajar con el plato pulidor de fibra. Plato lijador de goma Siempre emplee la protección para las manos 12 al trabajar con el plato lijador de goma 13. El orden de montaje puede observarse en la página ilustrada. Enrosque la tuerca tensora 15 en el husillo y apriétela con la llave de dos pivotes. Cepillo de vaso y de disco Siempre utilice la protección para las manos 12 al trabajar con los cepillos de vaso o de disco. El orden de montaje puede observarse en la página ilustrada. El cepillo de vaso o de disco deberá dejar enroscarse lo suficiente en el husillo, de manera que éste asiente firmemente contra la cara de apoyo del husillo. Apretar firmemente el cepillo de vaso o de disco con una llave fija.
Puede utilizar todos los útiles de amolar mencionados en estas instrucciones de manejo. Las revoluciones [min-1] o velocidad periférica [m/s] admisibles de los útiles de amolar empleados, deberán cumplir como mínimo las indicaciones detalladas en la tabla siguiente. Por ello, es imprescindible tener en cuenta las revoluciones o velocidad periférica admisibles que figuran en la etiqueta del útil de amolar. máx. [mm] D b Evite acumulaciones de polvo en el puesto de trabajo. Los materiales en polvo se pueden inflamar fácilmente.
Puesta en marcha ¡Observe la tensión de red! La tensión de alimentación deberá coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pueden funcionar también a 220 V. En caso de alimentar la herramienta eléctrica a través de un grupo electrógeno (generador) que no disponga de reservas de potencia suficientes, o que no incorpore un regulador de tensión adecuado (con refuerzo de la corriente de arranque), 1 609 92A 1C6 | (30.6.15)
Tenga precaución al ranurar en muros de carga, ver apartado “Indicaciones referentes a la estática ”. Fijar la pieza de trabajo, a no ser que se mantenga en una posición firme por su propio peso. No sobrecargue la herramienta eléctrica de tal manera que llegue a detenerse. Si ha sido fuertemente solicitada, deje funcionando en vacío algunos minutos la herramienta eléctrica para refrigerar el útil. Antes de tocarlos, espere a que los discos de amolar y tronzar se hayan enfriado. Los discos se ponen muy calientes al trabajar. No utilice la herramienta eléctrica en una mesa de tronzar. Desbastado Jamás utilice discos tronzadores para desbastar. Con un ángulo de ataque entre 30° y 40° obtiene los mejores resultados al desbastar. Guíe la herramienta eléctrica con movimiento de vaivén ejerciendo una presión moderada. De esta manera se evita que la pieza se sobrecaliente, que cambie de color y que se formen estrías.
Al tronzar trabaje con un avance moderado adecuado al tipo de material a trabajar. No presione el disco de tronzar, no lo ladee, ni ejerza un movimiento oscilante. Después de desconectar el aparato no trate de frenar el disco de tronzar presionándolo lateralmente. La herramienta eléctrica deberá guiarse siempre a contramarcha. En caso contrario, puede ocurrir que ésta sea impulsada de manera incontrolada fuera de la ranura de corte. Al tronzar perfiles, o tubos de sección rectangular cortar por el lado más pequeño. Tronzado de piedra Al tronzar piedra procure una buena aspiración de polvo. Colóquese una mascarilla antipolvo. La herramienta eléctrica solamente deberá utilizarse para amolar o tronzar sin la aportación de agua. Para tronzar piedra se recomienda emplear un disco tronzador diamantado. Si usa la caperuza de aspiración para tronzar con soporte guía 17 el aspirador empleado deberá estar homologado para aspirar polvo de piedra. Bosch le ofrece unos aspiradores adecuados. Conecte la herramienta eléctrica y asiente la parte anterior del soporte guía sobre la pieza. Desplace la herramienta eléctrica con un avance moderado adecuado al tipo de material a trabajar.
Al practicar ranuras en muros de carga, deberán tenerse en cuenta la norma DIN 1053 parte 1 y la normativa que pudiera existir al respecto en el respectivo país. Es imprescindible atenerse a estas prescripciones. Por ello, antes de realizar los trabajos consulte a un aparejador, arquitecto o al responsable de la obra.
Usar óculos de protecção.
Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho. Capa de protecção para cortar* Disco de corte* Protecção para as mãos* Prato abrasivo de borracha* Folha de lixar* Porca redonda* Escova tipo tacho* Capa de aspiração para cortar com carril de guia* Disco de corte diamantado* EN 60745-2-3: Lixar superfícies (desbastar): ah K Lixar com folha de lixa: ah K
Lixar superfícies (desbastar): ah K Lixar com folha de lixa: ah
EN 60745-2-3: Lixar superfícies (desbastar): ah K Lixar com folha de lixa: ah
Stel de beschermkap 6 zo in dat er geen vonken in de richting van de bediener vliegen. De beschermkap 6 mag alleen kunnen worden verdraaid terwijl de ontgrendelingshendel 1 wordt bediend. Anders mag u het elektrische gereedschap in geen geval verder gebruiken, maar moet u het aan de de klantenservice versturen. Opmerking: De codeernokken op de beschermkap 6 zorgen ervoor dat er alleen een bij het elektrische gereedschap passende beschermkap gemonteerd kan worden.
Gebruik onder extreme gebruiksomstandigheden indien mogelijk altijd een afzuiginstallatie. Blaas de ventilatieopeningen regelmatig schoon en sluit het gereedschap via een aardlekschakelaar (PRCD) aan. Tijdens het bewerken van metalen kan geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Bewaar en behandel het toebehoren zorgvuldig. Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico’s te voorkomen.
