BRUKSANVISNING PWS8000 BOSCH

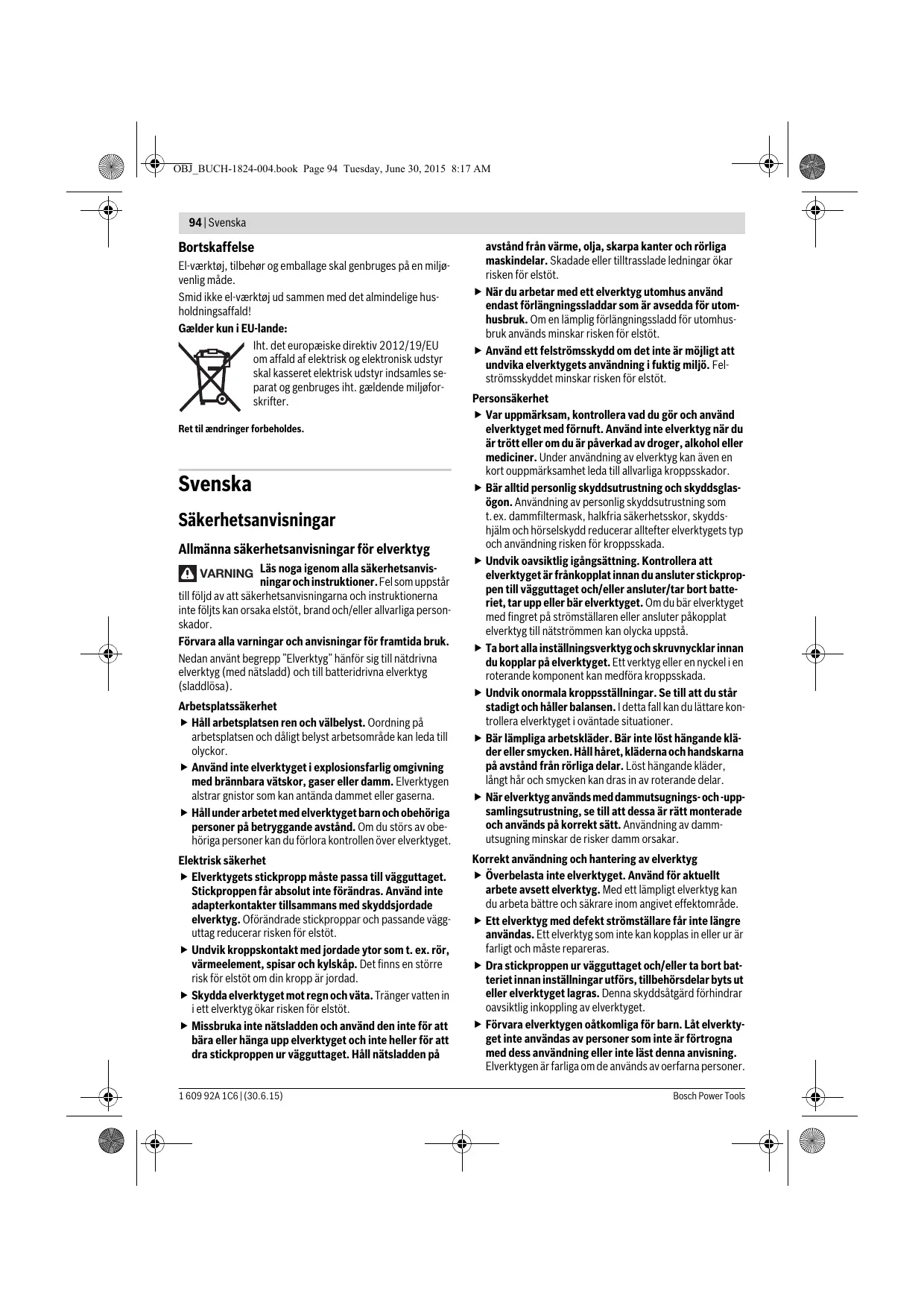

Allmanna sakerhetsanvisningar for elverktyg

VARNING Läs noga igenom alla sakerhetsanvis- ningar och instruktioner. Fel som uppSTAR

till foljd av att sakerhetsanvisningarna och instruktionerna inte foljts kan orsaka elstöt, brand och/eller allvariga personskador.

Förvara alla varningar och anvisningar for framtida bruk.

Nedan anvant begrapp "Elverktyg" hänfor sig till nätdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och)dalgit belyst arbetsomrade kan leda till olyckor.
Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan anteanda dammet eller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du forlora kontrollen over elverktyget.

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vaggutaget. Stickproppen fär absolut inte forändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vagguttag reducérar risiken for elastöt.
Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spisar och kylskap. Det finns en större risk for elstöt om din kropp ar jordad.
Skydda elverktyget mot regn och vata. Tränger vatten in iett elverktyg ökar risiken for elstöt.
Missbrukainte natsladden och använd den inte for att barea aller hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Håll natsladden pa

avständ fran värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risiken for elstöt.

När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elstöt.
Användett felströmskyddomdetinteärmöljittatt undvika elverktygets användningifuktig milj. Felströmskyddet minskar risken for elstöt.

Personsakerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyg nár du artrött ellomduäpaverkad av droger,alkohol ell mediciner. Under användning av elverktyg kan även en kort ouppmärskamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammffiltermask, halkfria sakerhetsskor, skyddsjalm och horselskydd reducerar alltefter elverktygets typ och användning risken for kroppsskada.

Undvik oavsiktlg igangsattning. Kontrolera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp aller ber elverktyget. Om du bar elverktyget med fingret pa stromstallarenller ansluter pakopplat elverktyg til natstrommen kan olycka uppstä.

Ta bort alla inställningsverktyg och skruvnycklar innan du koplar pa elverktyget. Ett verktyg eller en nyckel i en roterande component kan medfora kroppsskada.
Undvik onormala kroppställningar. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kon-trollera elverktyget i ovändte situationer.
Bär lämpige arbetskläder. Bär inte lost hängande kläder ell smycken. Hårel, klaederna och handskarna på avständ frän rörliga delar. Lõst hängande kläder, langt här och smycken kan dras in av roterande delar.
Näre elverktyg används med dammutsugnings- och-uppsamlingsutrustning, se till att dessa ar rätt monterade och används på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

Überbelasta inte elverktyget. Använd für aktuell arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektomrade.
Ett elverktyg med defekt stromstallare fär inte langre användas. Ett elverktyg som inte kan koplas in uller ur ar farligt och mäste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet innan inställninger utfors, tillbehorsdilar byts ut eller elverktyget lagras. Denna skyddsagard forhindrar oavsiktlig inkoppling av elverktyget.
Forvara elverktygen oatkomlgra for barn. Låt elverktyget inte användas av personer som inte ar förtrognamed dess användning eller inte latentenna anvisning. Elverktygen ar farliga om de används av oerfarna personer.

Svenska|95

Skot elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponente inte brustit aller skadats; orsaker som kan leda till att elverktygets Funktioner päverkas menligt. Lät skadade delar repareras innan elverktyget tas i bruik. Mänga olyckor orsakas av dāligt skött aelverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköttar skärverktyg med skarpa eggarkommen inte sa latt i klam och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett für kan far Liga situationer uppsta.

Service

Lat endast kualificerad fackpersonal reparera elverkyget och endast med originalreservdeler.Detta garan terar att elverkygets sakerhet upprathalls.

Sakerhetsanvisiningar for vinkelslipar

Gemensamma sakerhetsanvisningar for slipning, sandpappersssliping, arbeten med stalborste, polering och kapslipning

Detta elverktyg kan användas som slipmaskin med slipskiva, slippapper, stälborste och kapsslipskiva. Beakta alla sakerhetsanvisningar, instructurioner, illustrationer och data som foljer med elverktyget. Om nedanstående anvisningar ignoreras finns risk for elstöt, brand och/eller allvarliga personskador.
Detta elverktyg ar inte lampligt for polering. Om elverktyget anvands for arbeten det inte ar avsett for, kan farliga situationer och kroppsskador uppsta.
Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat für detta elverktyg. Åven om tillbehör kan fästas på elverktyget finns det ingen garanti for en saker användning.
Insatsverktygets tillatna varvatmalaste atminstone motsvara det pa elverktyget angiva hogsta varvtalet. Tillbehör med en högre rotationshestiget kan brista och slungas ut.
Insatsverktygets ytre diameter och tjocklek masta motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande satt avskärmas och kontrolleras.
Insatsverktyg med gänginsats maste passa exactt till slipspindelns ganga. Vid insatsverktyg som monteras med flans maste insatsverktygets haldiameter passa till flansens infastningsdiameter. Insatsverktyg som inte exactt passar till elverktyget roterar ojemnt, vibrerar kraftigt och kan leda till att du forlorar kontrollen over verktyget.
Använd aldrig skadade insatsverktyg. Kontrolera före varje användning insatsverktygen som t. ex. slipskivor avseende splitterskador och sprickor, silprondeller avseende sprickor repor eller kraftig nedslitting, stalborstar avseende söla erller brustna trådär. Om elverktyget aller insatsverktyget skulle falla ned kontrolera om skada uppstätt erller montera ett oskadat insats

verktyg. Du och andra personer i narheten ska after kontroll och montering av insatsverktyg ställa erutan För insatsverktygets rotationsradie och sedan lata elverktyget rotera en minut med högsta varvtil. Skadade insatsverktyg gär i de flesta fall sönder videnna provkörning.

Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd aller skyddglasogon. Om sö behövs, använd dammfiltermask, hörskelydd, skyddshandskar aller skyddsförkläde som skyddar mot sma utslungade slip- och materialpartiklar. Ögonen ská skyddas mot utslungade främande partiklar som kan uppstä under arbetet. Damm- och andningskydd måste kunna filtrera bort det damm som eventuellt uppstár under arbetet. Risk finns für hörskelskada under en langre tids kraftigt buller.
Se till att obehöriga personer hälls på betryggande avständ fran arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrusting. Brettstycken fran arbetsstcycket erller insatsverktygen kan slungas ut och orsaka personskada ävenutanfor arbetsområdet.
Häll fast verktyget endast vid de isolerade greppytorna när arabeten utförns på ställen där insatsverktyget kan skada dolda elledninger ar aller egensnåsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldilar under spanning och leda till elastöt.
Häll natsladden på avständ frän roterande insatsverktyg. Om du forlorar kontrollen over elverktyget kan natsladden kapas eller dras in varvid risk finns for att din hand eller arm dras mot det roterande insatsverktyget.
Lagg aldrig bort elverktyget innan insatsverktyget stannat fullstandigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk finns for att du forlorar kontrollen over verktyget.
- Elverktyget fär inte rotera narr det börs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp.
Rengör regelbundet elverktygets ventilationsöpp- ningar. Motorfläkten drar in dammi huset och en kraftig anhopning av metalldamm kan orsaka farlga elströmmar.
Använd inte elverktyget i narheten av brannbara material. Risk finns for att gnistor anteander materialet.
Använd inte insatsverktyg som kräver flytande kylme-del. Vatten eller andra kylvatskor kan medföra elstöt.

Varning for bakslag

Ett bakslag ar en plotslig reaktion hos insatsverktyget naret. ex. slipskivan, sliprondellen, stalborsten hakar opp sig eller blockerar. Detta leder till abrupt upbbromsning av det roterande insatsverktyget. Harvid accelererar ett okontrolerat elverktymot insatsverktygets rotationsriktting vid inklamningsstallet.

Om t. ex. en slipskiva hakar upp sig eller blockerar i arbetsystcket kan slipskivans kant i arbetsystcket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig nu mot eller bort frän användaren beroende

96 | Svenska

på skivans rotationsriktning vid inklammningsstället. Harvid kan slipskivor øyen brista.

Bakslag uppstar till foljd av missbruk erler felaktig hantering av elverktyget. Detta kan undvikas genom skyddsagarder som beskrivs nedan.

Häll stadigt i elverktygetamt kroppen och armarna i ett lage som arl lampligt for att motstabakslagskrafter. Använd alltid stodhandtaget for basta möjiga kontroll av bakslagskrafter och reactionsmoment vid start. Användaren kan genom lampliga forsiktighetsatgärder bättre behörska bakslags- och reactionskräfterna.
Häll alltid handen på betryggande avständ frän det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand.
Undvik att hälla kroppen inom det område elverktyget videttbakslagror sig.Bakslagetkommenattdriva elverk- tygetimotsatt riktning till slipskvivans roelsevid inkläm- ningsstället.
Var särskilt fösktig vid bearbetning av hörn, skarpa kanter osv. Häll emot sä att insatsverktyget inte stud-sar ut fran arbetsstykct erllerkommen i kläm. Pá hörn, skarpa kanter ell vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen forloras ellertt bakslag uppSTAR.
Använd aldrig kedje-ller tandade sagklingor. Dessa insatsverktyg orsakar ota ett bakslag erforlust av kon-trollen over elverktyget.

Speciella varningar for slipning och kapslipning

Använd endast slipkroppar som godkänts for aktuellt elverkty och de sprängskydd som ar avsedda for dessa slipkroppar. Slipkroppar som inte ar avsedda for aktuellt tryckluftverktykan inte på betryggande satt skyddas och ar)darf farlga.
Skalade slipskivor maste monteras sa att skivans slipyta inte skjuter ut over sprangskyddskantens plan. En felaktigt monterad slipskiva som skjuter ut over sprangskyddets plan kan inte smorjas i tillracklig grad.
Sprängskyddet måste monteras ordentlich på elverktyget och vara infäst sä att högsta möjiga sakerhet uppnas, dvs den del av slipkroppen som är vänd mot användaren måste varka skyyddad. Sprängskyddet ská skydda användaren mot brottstycken, tillfällig kontakt med slipkroppen smtgnistor som kan anteanda kladerna.
Slipkroppar farr anvandas endast for rekommenderade arbenet. T. ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor ar avsedda for materialavverkning med skivans kant. Om tryck fran sidan utovas mot slipkroppen kan den spricka.
Forval slipskiva ske alltid oskadade spannflansar i korrekt storlek och form anvandas. Lämpiga flansar stoder slipskivan och reducerar salunda risken for slipskvibrott. Flansar for kapskivor och andra slipskivor kan ha olika utseende och form.
Använd inte nedslitna slipskivor frän större elverktyg. Slipskivor for större elverktyg ár inte konstruera de for de mindre elverktygens högre varvthal och kan dārfor spricka.

Andra speciella sakerhetsanvisningar for kapslipning

Se till att kapskivan inte kommer i klam och att den inte utsats forhigt mottryck. Forsok inte skara for djupt. Om kapskivan overbelastas okar dess pafrestning och risk finns for att den snedvrids eller blockerar som sedan kan resultera i bakslag eller slipkroppsbrott.
Undvik området framfor och bakom den roterande kapskivan. Om du for kapskivan i arbetstystcket bort fran kroppen kan i handelse avett bakslag elverktyget med roterande skiva slungas mot din kropp.
Om kapskivankommen i kläm eller arbetet avbryts, koppla frän elverktyget ochhall det lugnt tills skivan stannat fullständigt. Forsök aldrig dra ut en roterande kapskiva ur skärspåret dà detta kan leda till bakslag. Lokalisera och atgärda orsaken for inklämning.
Koppla inte Åter på elverktyget om det sitter i arbetsstycket. Låt kapskivan uppå fullt varvtil innan den försiktigt fös in i skärspåret for fortsett kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka basklag.
For att reducera risken forett bakslag till foljd av inkländkapskiva sk skivor och andra stora arbetsystcken stodas. Stora arbetsstycken kan bjjas ut till foljd av hog egnvikt. Arbetsstyetck maste darfor stodas pa bada sidorna bade i narheten av skärspåret och vid kanten.
Var spezielt forsiktig vid "fickkapning" i dolda omraden som t. ex. i en fardig vagg. Där risk finns att kapskivankommen i kontakt med gas-ller vattenledninger,elledninger erler andra foremal som kan orsaka bakslag.

Speciella sakerhetsanvisningar for sandpapperslipining

Använd inte für stora slippapper, se tilverkarens uppgifter om slippappperets storlek. Slippapper som star ut over sliprondellen kan leda till personskada, blockera, rivas sönder eller också orsaka basklag.

Speciella sakerhetsanvisiningar for arbeten med tradborstar

Observera att trådborstar även under normal använding forlorar trädBitar. Overbelasta inte stålborsten med for högt anligngnystryck. Utslungade trådBitar kanlett Tränga in genom kläder och/eller i huden.
När sprängskydd användsör man se till att sprängskyddet och trädborsten inte berör varandra. Tallrikaras och koppborstarnas diameter kan till följd av anliggningstryck och centrifugalkrfter öka.

Extra sakerhetsanvisningar

Bär skyddsglasögon.

Använd lämpiga detektorer for att lokalisera dolda for-sörjningsledninger erller konsultera det lokala eldistribu-tionsbolaget. Kontakt med elledninger kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Irängnng i en vattenledning kan orsaka materiell skada eller elstöt.

Svenska|97

Lás upp strömställaren och ställ den i Frán-laget om strömförsörjningen avbryts t. ex. vid strömavbrott eller narr stickproppen frankopplas.
Berör inte slip- och kapskivorna innan de svalnat. Skivorna Blair under arbetet mycket heta.
Sikra arbetsstycket. Ett arbsetsstycke som ar fastspant i en uppspanningsanordning ell ertt skruvstycke halls sakrare an med handen.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla sakerhetsanvis- ningar och instruktioner. Fel som uppstår till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstö, brand och/eller allvarliga perskador.

Ändamälsenlig användning

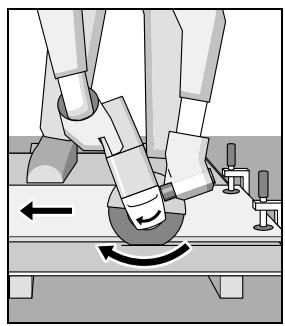

Elverktyget ar avsett for kaping, grovslipning och borstning av arbetsstycken i metall och sten utan vattentillforsel. Vid kaping av metall med bundna slipmede maste ett specielt sprangskydd anvandas.

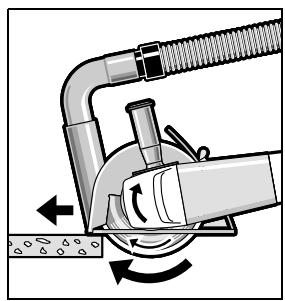

Vid kaping i sten ordna med dammutsugning till den grad det behoVs.

Med godkanda slipverktyg kan elverktyget även anvandas for slipning med sandpapper.

Illustrerade componenter

Numreringen av componenterna hänvisar till illustration av elverktyget på grafiksida.

1 Upplasningsspak for sprangskydd
2 Spindelläsknapp
3 Strömställare Till/Från
4 Stodhandtag (isolerad greppyta)
5 Slipspindel

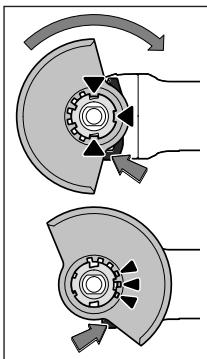

6 Sprangskydd for slipning
7 Stödländs
8 Slipskiva*
9 Spannmutter

10 Sprängsydd for kapning*

11 Kapskiva
12 Handskydd
13 Gummisliprondell
14 Slippapper
15 Rundmutter
16 Koppborste
17 Sugkapa for kapning med styrslid
18 Diamantkapskiva*
19 Handgrepp (isolerad greppyta)
20 Sakring (endast 3603 CA2 0..)
21 Rotationsriktningspil pa huset
^1 bruksanvisingen avbildat och beskrivet tillbehör ingär inte i standardleveransen. I värt tillbehörssprogram beskrivs allt tillbehör som finns.

Buller-/vibrationsdata

Bullernivåvärde formedlasenligt EN 60745-2-3.	PWS ...	680-115	700	7-115	700-115	7000	700-125
	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Verktygets A-vögda ljudnivãar i typiska fall
Ljudtrycksnivã	dB(A)	91	91	91	91	91	91
Ljudeffektnivã	dB(A)	102	102	102	102	102	102
Onoggrannhet K	dB	3	3	3	3	3	3
Använd hörskéyydd!
Totala vibrationsemissions-värden \( a_h \) (vektorsumma urtre riktningar) och onog-grannhet K framtaget enligtEN 60745-2-3:
Ytslipning (skrubbning):
\( a_h \)	\( m/s^2 \)	8,0	8,0	8,0	8,0	8,0	8,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5
Slipa med slipblad:
\( a_h \)	\( m/s^2 \)	5,5	5,5	5,5	5,5	5,5	5,5
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5

98 | Svenska

Bullernivāvärde formedlas enligt EN 60745-2-3.	PWS ...	720-115	730-115	750-115	750-125	75-115
	3 603 ...	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..
Verktygets A-vägda ljudnivå är i typiska fall
Ljudtrycksnivå	dB(A)	93	93	93	92	93
Ljudeffektnivå	dB(A)	104	104	104	103	104
Onoggrannhet K	dB	3	3	3	3	3
Använd hörsselydd!
Totala vibrationsemissions-värden ah (vektorsumma ur tre riktnigar) och onog-grannhet K framtaget enligt EN 60745-2-3:
Ytslipning (skrubbing):
ah	m/s2	10,0	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5	1,5
Slipa med slipblad:
ah	m/s2	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5
Bullernivāvärde formedlas enligt EN 60745-2-3.	PWS ...	780-125	7500	7800	850-115	850-125	8000
	3 603 ...	CA2 7..	CA2 4..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Verktygets A-vägda ljudnivå är i typiska fall
Ljudtrycksnivå	dB(A)	92	93	92	93	92	92
Ljudeffektnivå	dB(A)	103	104	103	104	103	103
Onoggrannhet K	dB	3	3	3	3	3	3
Använd hörsselydd!
Totala vibrationsemissions-värden ah (vektorsumma ur tre riktnigar) och onog-grannhet K framtaget enligt EN 60745-2-3:
Ytslipning (skrubbing):
Ah	m/s2	10,0	10,0	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Slipa med slipblad:
Ah	m/s2	5,0	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

Mätningen av den vibrationsnivå som anges ienna anvising har utförs entigt en matmetod som ar standardiserad i EN 60745 och kan användas vid jämförelse av olica elverktyg. Matmetoden ar även lämplig for preliminar bedömning av vibrationsbelastningen.
Den angivna vibrationsniv'an representar den huvudsakiga anvandingen av elverktyget. Om daremot elverktyget anvands for andra andamal, med olica tillbehor, med andra insatsverktyg erle inte underhällits ordentlich kan vibrationsniv'an avika. Harvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

For en exakt bedömning av vibrationsbelastningen bor även de tider beaktas nar elverktyget ar frankopplat eller ar igang, men inte används. Detta reducerar tydligt vibrationsbelastninger for den totala arbetsperioden.

Bestam extra sakerhetsagtgarder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att halla händerna varma, organisation av arbeitsforloppen.

Svenska|99

Tekniska data

Vinkelslip	PWS ...	680-115	700	7-115	700-115	7000	700-125
Produktnummer	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Upptagen märkeffekt	W	701	701	701	701	701	701
Märkvarvital	\( min^{-1} \)	11000	11000	11000	11000	11000	11000
max. slipskivsdiameter	mm	115	115	115	115	115	125
Slipspindelgånga		M 14	M 14	M 14	M 14	M 14	M 14
max. gänglängd på slip-spindeln	mm	21	21	21	21	21	21
Skydd mot oavsiktlig Återstart		●	●	●	●	●	●
Vikt enlicht EPTA-Procedure 01:2014- med vibrationsdäm-pande stödhandtag	kg	1,7	1,7	1,7	1,7	1,7	1,7
- med standardstödhandtag	kg	1,7	1,7	1,7	1,7	1,7	1,7
Skyddsklass		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

Uppgifterna gäller for en markspänning på [U] 230 V. Vid avvikande spanning och for utforanden i vissaalander kan uppgifterna variera.

Vinkelslip	PWS ...	720-115	730-115	750-115	750-125	75-115	7500
Produktnummer	3 603 ...	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..
Upptagen märkeffekt	W	720	730	750	750	750	750
Märkvarvital	\( \mathbf{min}^{-1} \)	12000	12000	12000	12000	12000	12000
max. slipskivsdiameter	mm	115	115	115	125	115	125
Slipspindelgånga		M 14	M 14	M 14	M 14	M 14	M 14
max. gänglängd på slip-spindeln	mm	21	21	21	21	21	21
Skydd mot oavsiktlig Återstart		●	●	●	●	●	●
Vikt enlicht EPTA-Procedure 01:2014- med vibrationsdäm-pande stödhandtag	kg	1,8	1,8	1,8	1,8	1,8	1,8
- med standardstödhandtag	kg	1,8	1,8	1,8	1,8	1,8	1,8
Skyddsklass		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

Uppgifterna gäller for en markspänning på [U] 230 V. Vid avvikande spanning och for utforanden i vissaaland kan uppgifterna variera.

Vinkelslip	PWS ...	780-125	7800	850-115	850-125	8000
Produktnummer	3 603 ...	CA2 7..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Upptagen märkeffekt	W	780	780	850	850	800
Märkvarvital	\( \mathbf{min}^{-1} \)	12000	12000	12000	12000	12000
max. slipskivsdiameter	mm	125	125	115	125	125
Slipspindelgånga		M 14	M 14	M 14	M 14	M 14
max. gängländg på slip-spindeln	mm	21	21	21	21	21
Skydd mot oavsiktlig Återstart		●	●	●	●	●

Uppgifterna gäller for en markspanning på [U] 230 V. Vid avvikande spanning och for utforanden i vissaalander kan uppgifterna variera.

100 | Svenska

Vinkelslip	PWS ...	780-125	7800	850-115	850-125	8000
Vikt enligt EPTA-Procedure 01:2014
- med vibrationsdäm-pande stödhandtag	kg	1,8	1,8	1,8	1,8	1,8
- med standardstödhandtag	kg	1,8	1,8	1,8	1,8	1,8
Skyddsklass		☐/II	☐/II	☐/II	☐/II	☐/II

Uppgifterna gäller for en markspänning på [U] 230 V. Vid avvikande spanning och for utforanden i vissaalandan kuppgifterna variera.

Forsakran om overensstammelse C

Vi intygar under ensamt ansvar att den produit som beskrivs under "Tekniska data" upppfyller alla gällande bestämelsei direktiven 2011/65/EU, till 19 april 2016: 2004/108/EG, frän 20 april 2016: 2014/30/EU, 2006/42/EG inklusive andringar och stammer överens med följande standarder: EN 60745-1, EN 60745-2-3.

Teknisk tillverkningsdokumentation (2006/42/EG) fãs frãn: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Montering av skyddsutrustning

Dra stickproppen ur nattuttaget innan arbenen utfors pa elverktyget.

Anvisning: Om slipskivan brustit under drift eller stødanordningarna på spängskyddet/elverktyget skadats, maste berörda delar/elverktyget bytas ut uller for service skickas till en serviceverkstad, for adresser se avsnittet "Kundtjänst och användarrådgivning".

Sprängskydd for slipning

Lagg up sprängskyddet 6 pa elverktygets stod s att sprängskyddets kodnockar ligger korrekt mot stodet. Tryck ned upplasningsspaken 1 och häll den nedtryckt.

Tryck fast sprängskyddet 6 på spindelhalsen tills sprängskyddets flans ligger an mot elverktygets flans och vrid sedan sprängskyddet tills det hörbart snapper fast.

Anpassa sprängskyddet 6 till den ställning arbetet kräver.

Tryck upplasningsspaken 1 uppåt och vrid sprängskyddet 6 till önskat läge.

Ställ in sprängskyddet 6 sä att upplasningsspakens 13 röda kammar griper in i motsvarande urtag på sprängskyddet 6.
Ställ in sprängskyddet 6 sö att gnistor inte sprutas mot användaren.
Att vrida sprängskyddet 6 fär endast vara möjlig nar upplasningsspaken 1 påverkats! Iannat fall fär elverktyget absolut inte langre användas och mäste lämnas in till kundservicen for kontroll.

Anvising: Kodnockarna på sprängskyddet 6 garanterar att endast det sprängsyydd kan monteras som passar till elverktyget.

Sprängskydd for kapning

Vid kaping med bundna slipmedel anecd alltid sprängskyddet 10.
Vid kapning i sten ordna med dammutsugning till den grad det behovs.

Sugkapa for kapning med styrslid

Sugkapa for kaping med styrslid 17 monteras på保证金 satt som sprängskyddet for slipning 6.

Stöhandstag

Använd alltid elverktyget med stödhandtag 4.

Skruva fast stodhandtaget 4 i relation till arbetssatt till höger erller vänster om växelhuset.

Handskydd

For arbenet med gummisliprondellen 13 aller med koppborste/skivborste/lamellslipskiva skull alltid handskyddet 12 monteras.

Fäst handskyddet 12 med stödhandtaget 4.

Montering av slipverktyg

Dra stickproppen ur nätuttaget innan arbenen utförs på elverktyget.
Berör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta.

Rengör slipspindeln 5 och alla delar som skall monteras.

Tryck for fastspanning och lossning av slipverktyg spindellasknappen 2 for blockering av slipspindeln.

Svenska | 101

Tryck ned spindellåsknappen endast nar slipspindeln stär stilla. I annat fall kan elverktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet måste passa till stödländsen. Använd inte reducerstycken eller adaptor.

Kontrolera vid användning av diamantkapskivor att rotationspilen på diamantkapskivan och elverktygets rotation överensstämmer (se rotationspil på växelhuset).

Ordningsfoljden vid montering visas på grafiksidan.

For infastning av slip-/kapskivan skruva upp spannmuttern 9 och dra sedan fast den med tvåstiftsnyckeln.

Kontrolera after montering ochFore start av slipverktyget att det monterats pa ratt satt och kan rotera fritt. Kontrolera att slipverktyget inte beror sprangskyddet ell er andra delar.

Lamellslipskiva

For arabeten med lamellslipskiva ske handskyddet 12 monteras.

Gummisliprondell

For arabeten med gummisliprondell 13 ske handskydet 12 monteras.

Ordningsfoljden vid montering visas pa grafiksidan.

Skruva på rundmuttern 15 och dra fast med tvåstiftsnyckeln.

Koppborste/skivborste

For arbenet med kopporste eller skivborste sca handskyddet 12 monteras.

Ordningsfoljden vid montering visas på grafiksidan.

Koppborsten/skivborsten mäste kunna skruvas upp på slipspindeln sä langt att den ligger stadigt an mot slipspindelfländen vidalandan på slipspindelgängan. Spann fast koppborsten/skivborsten med fast skruvyckel.

Tillatna slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan anvandas.

Det tillatna varvtalet [min-1] resp. periferihastigheten [m/s] hos anvant slipverktyg maste minst motsvara uppgiffterna i tabellen nedan.

Beakta därfor tillatna varvthal resp. periferihastigheter på slipverktygets etikett.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	115	6	22,2	11000	80
	125	6	22,2	11000	80
D	115	-	-	11000	80
	125	-	-	11000	80

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	75	30	M 14	11000	45

Svängning av växelhuvudet

Endast für elverktyg med Produktnummer 3 603 CA2 0..

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Växelhuvudet kan vridas 180^ . För vissa arbeten kan nu stromställaren ställas in i bekvamare hanteringslåge, t.ex. for vänsterhända.

• Tabortskruven från sakkringen 20 För upplånsningsspaken 1 (se bilden A).
• Skruva fullständigt bort de 4 skruvarna (se bilden B). Sväng voxelhuvudet försiktigt till önskat lage utan att tabort det frän huset. Dra Åter fast de 4 skruvarna.
• Skruva Åter fast sakringen 20 for upplasningsspaken 1 på växelhuvudet (se bilden C).

Beakta ovillkorligen anvisingarna i kapitlet "Montering av skyddsutrustning". Sprängskyddets lage fär endast forändras med upplösningsspaken 1.

Damm-/spanutsugning

Dammet fran material som t. ex. blyhaltig malning, vissa traslag, mineraler och metall kan vara halsovadigt. Beröring erler inanding v dammet kan orsaka allergiska reak-tioner och/eller andningsbesvar hos anvandaren erper-soner som uppehaller sig i narheten. Vissa damm fran ek eller bok anses vara cancerogena, spe-cielt d'i forbindelse med tilssatsamnen for trabehandling (kromat, trakoserveringsmedel). Endast ykesman fär bearbeta asbesthaltigt material.

• Använd om möjlig en für materialet lamplig dammut-sugning.
• Set till att arbetsplatsen ar vãl ventilerad.
• Vi rekommenderer att andningskydd i filterklass P2. Beakta de foreskrifter som i aktuellt land gäller for bearbetat material.

Undvik dammanhopning på arbetsplaten. Damm kan latt självantändas.

Drift

Driftstart

Beakta natspaffening! Kontrollera att stromkällans spanning overensstämmer med uppgifterna på elverktygets typskylt. Elverktyg markta med 230 V kan även anslutas till 220 V.

102 | Svenska

När elverktyget används på mobila generatorer som inte forfogar over tillräckliga effektreserver eller som saknar lamplig spanningsreglering med startströmsforstärkning kan effektforlust allerotypiskt beteende uppsta vid inkoppling.

Kontrolera att generatorn ar lamplig for aktuell anvandning och spezialt dess natsponning och -frekvens.

In- och urkoppling

Skjut for inkoppling av elverktyget stromstellaren Till/Fræn 3 framåt.

For att spärra strömställare Till/Från 3 tryck ned strömställa- ren Till/Från 3 framtil tills den snapper fast.

For elverktygets frankoppling slapp stromstellaren Till/FrAn 3 aller om den ar last tryck helt kort baktill pa stromstellaren Till/FrAn 3 och slapp den igen.

For att spara energia, koppla på elverktyget endast;när du vill anvanda det.

Kontrolera slipverktygen innan de tas i bruk. Slipverktyget mastevara felfritt monterat och kunna rotera fritt.Provkor minst under 1 minut utan belastning. Anvand inte skadade, orunda eller vibreree of slipverktyg. Skadade slipverktyg kan spricka och orsaka personskada.

Skydd mot oavsiktlig Återstart

Aterstartskyddethindrar elverktyget fran att okontrollerat startafterett strömavbrott.

For aterstart stall strömställaren Till/Frän 3 i frankopplingslage och koppla på nytt på elverktyget.

Arbetsanvisningar

Var forsigtig vid sparning i barande vaggar, se stycket "Statiska anvisningar".
Spann fast arbeitsstycket om det inte ligger stadigt på grund av egen vikt.
Belasta inte elverktyget till den grad att det stannar.
Om elverktyget anvants under hog belastning lat det gå nagra minuter på tomgang for avkylning av insatsverktyget.
Berör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta.
Elverktyget fär inte användas med ett kapbord.

Skrubbning

Använd aldrig kapskivor für skrubbing.

Vid skrubbing kan basta arbetsresultat upnpas vid en installningsvinkel på 30^ till 40^ . Forflytta elverktyget med mättligt tryck fram och tillbaka. Harvid blir arbetsstycket inte for hett, missfargas inte och det bildas inte heller spår.

Lamellslipskiva

Med lamellipskiva (tillbehör) kan även kupiga ytor och profi-ler bearetas.

Lamellslipskivorna har en betydligt langre livslängd,lagre ljudniva och lagre sliptematurer an vaniga slipskivor.

Kapning av metall

Vid kaping med bundna slipmedel anecd alltid sprangskyddet 10.

Vid kapslipning mata fram elverktyget med mättlig och en till materiaiet anpassad hastighet. Tryck inte mot kapskivan, den fär inte heller snedställas aller oscilleras.

Bromsa inte upp kapskivor med tryck frän sidan.

Elverktyget akaalldt foras i matningsriktninger. I annat fall finns risk for att det okontrolerat trycks ur skarsparet.

Vid kaping av profiler och fyrkantsrö ragg an kapskivan vid det minsta tvarsnittert.

Kapning av sten

Vid kapning i sten ordna med dammutsugning till den grad det behovs.
Bär dammskyddsmask.
Elverktyget fär användas endast for torrskärning/torr-slipning.

Använd für kapning av stenmaterial lampligast en diamant-kapskiva.

När en sugkapa används for kapning med styrslid 17 mäste dammsugaren vara godkänd for utsugning av stendamm. Bosch erbjuder lampliga dammsugare.

Koppla på elverktyget och lagg an det med styrsladens framre del mot arbetsstycket. Matafram elverktyget med mattlig och en till materi alet anpassad hastiget.

När mycket hård material bearetas som t. ex. betong med hög kiselhalt kan diamantkapskivan overhettas och skadas. En gnistkrans som roterar kring diamantkapskivan ättydligt tecken på overhettning.

Avbryt i detta fall kapningen och låt diamantkapskivan for avkylning en kort stund gå på tomgang med högsta varvtil. Tydligt reducerad sleppefkt och en gnistbilding runtom skivan ar tecken på att diamantkapskivan forlorat skärpan. Genom korta skär i nitande material, t. ex. kalksandsten, kan diamantkapskivan Åter skärpas.

Statiska anvisningar

Spar i barande vaggar bor utforas enigt standard DIN 1053 del 1 aller landsspecifika bestammelser.

Dessa foreskrifter ske foljas. Planera kapsnitten i smråd med ansvarig fackman for statik, arkitekt eller entreprenör innan arbetet pâborjas.

Underhäll och service

Underhalb och rengöring

Dra stickproppen ur nätuttaget innan arbenet utförs på elverktyget.
Häll elverktyget och dess ventilationsöppninger rena für bra och säkert arbete.
Använd under extrema betingelser om möjigt en utsugningsanlaggning. I dylya fall sca ventilationsöppingarna renblas ofta och en jordfelsbrytare (PRCD) forkopplas. Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddisolering kan forsamras.

Lagra och hantera tillbehoret med omsorg.

Om natsladden for bibehällande av verktygets sakerhet maste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad for Bosch-elverktyg.

Kundtjanst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhäll avprodukter och reservdeler. Sprängskisser och information om reservdeler hitter du på:

www.bosch-pt.com

Bosch användarrädgivningsteamet hjälper gärna vid frågor som gäller våraprodukter och tillbehör.

Ange alltid vid forfrånginar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produits typskylt.

Svenska

Elverktyg, tillbehör och forpackning ska omhändertas på miljövänligt satt für atervinning.

Släng inte elverktyg i hushàlsavfall!

Endast for EU-länder:

Enligt europeiska direktivet 2012/19/EU for kasserade elektriska och elektroniska apparater och dess modifiering till nationell ratt maste obrukbara elverktyg omhändertas separat och på miljovänligt satt lamnas in for atervinning.

Norsk
