GCT 30-42 Professional - Nekategorizēts BOSCH - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA GCT 30-42 Professional BOSCH

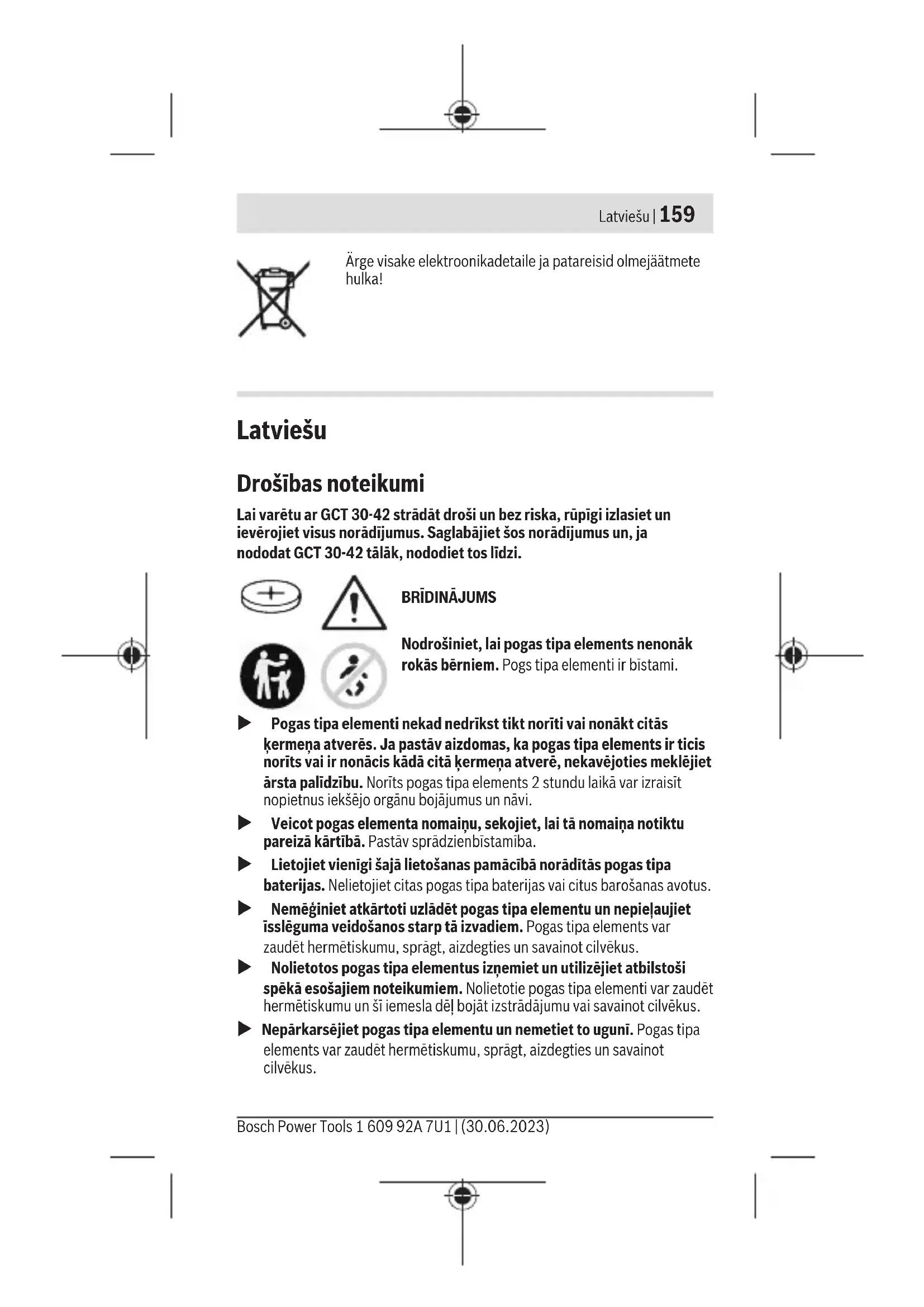

Nodrošiniet, lai pogas tipa elements nenonāk rokās bērniem. Pogs tipa elementi ir bīstami. u Pogas tipa elementi nekad nedrīkst tikt norīti vai nonākt citās ķermeņa atverēs. Ja pastāv aizdomas, ka pogas tipa elements ir ticis norīts vai ir nonācis kādā citā ķermeņa atverē, nekavējoties meklējiet ārsta palīdzību. Norīts pogas tipa elements 2 stundu laikā var izraisīt nopietnus iekšējo orgānu bojājumus un nāvi. u Veicot pogas elementa nomaiņu, sekojiet, lai tā nomaiņa notiktu pareizā kārtībā. Pastāv sprādzienbīstamība. u Lietojiet vienīgi šajā lietošanas pamācībā norādītās pogas tipa baterijas. Nelietojiet citas pogas tipa baterijas vai citus barošanas avotus. u Nemēģiniet atkārtoti uzlādēt pogas tipa elementu un nepieļaujiet īsslēguma veidošanos starp tā izvadiem. Pogas tipa elements var zaudēt hermētiskumu, sprāgt, aizdegties un savainot cilvēkus. u Nolietotos pogas tipa elementus izņemiet un utilizējiet atbilstoši spēkā esošajiem noteikumiem. Nolietotie pogas tipa elementi var zaudēt hermētiskumu un šī iemesla dēļ bojāt izstrādājumu vai savainot cilvēkus. u Nepārkarsējiet pogas tipa elementu un nemetiet to ugunī. Pogas tipa elements var zaudēt hermētiskumu, sprāgt, aizdegties un savainot cilvēkus. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)160 | Latviešu u Nebojājiet un neizjauciet pogas tipa elementu. Pogas tipa elements var zaudēt hermētiskumu, sprāgt, aizdegties un savainot cilvēkus. u Neļaujiet bojātajam pogas tipa elementam nonākt saskarē ar ūdeni. Izplūdušajam litijam saskaroties ar ūdeni, var veidoties ūdeņradis, kas var izraisīt aizdegšanos, sprādzienu vai savainot cilvēkus. Vārdiskā zīme Bluetooth®, kā arī grafiskais attēlojums (logotips) ir uzņēmuma Bluetooth SIG, Inc. reģistrēta preču zīme un īpašums. Uzņēmums Robert Bosch Power Tools GmbH šo vārdisko zīmi/grafisko attēlojumu lieto licencēti. Nekad nepiestipriniet pārsūtīšanas moduli vietās (piem., uz noturvirsmām, slēdžiem, indikatoriem), kas ir nepieciešami akumulatora instrumenta lietošanai. Izstrādājuma un tā funkciju apraksts Pielietojums Pārsūtīšanas modulis GCT30-42 rada no jauna ieslēgšanās/izslēgšanās signālu vakuumsūcējam. Šo signālu var pārsūtīt vai nu Bosch Professional vakuumsūcējam ar automātisko ieslēgšanās funkciju, vai arī uztvērēja modulim GCA30-42. Tālāku informāciju atradīsiet Bosch automātisko ieslēgšanās sistēmas GCA 30-42 + GCT 30-42 un izmantotā vakuumsūcēja lietošanas instrukcijā. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst grafiskajās lappusēs sniegtajiem attēliem. (1) Pārsūtīšanas modulis (2) LED statusa indikators (lietotāja saskarne) (3) Ieslēdzēja/izslēdzēja taustiņš (lietotāja saskarne) (4) Gumijas siksnas nostiprināšanas āķis (5) Gumijas siksna Tehniskie parametri Pārsūtīšanas modulis GCT 30-42 Izstrādājuma numurs 1 600 A02 GH. Darba temperatūra –20...+50 °C Glabāšanas temperatūra –20...+65 °C Izmērs

43x18x42mm 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsLatviešu | 161 Pārsūtīšanas modulis GCT 30-42 Gumijas siksnas garums 240mm Aizsardzības klase IP54 Datu pārsūtīšana Bluetooth® Bluetooth® 4.2 (energotaupīgā tehnoloģija) Izmantotais frekvenču diapazons 2402–2480 MHz Izejas jauda < 10mW Energoapgāde Bluetooth® Low Energy Module Pogas tipa baterija 3V litija baterija, CR2032 A) bez gumijas siksnas Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac. Montāža un lietošana Pārsūtīšanas moduļa montāža – Atvelciet vienu gumijas siksnas (5) galu pie viena no abiem nostiprināšanas āķiem (4) . – Nostipriniet pārsūtīšanas moduli (1) pie akumulatora darbarīka. Šim nolūkam cieši pievelciet gumijas siksnu (5) un pievienojiet brīvo galu pie otra nostiprināšanas āķa (4). Nepieciešamības gadījumā nogrieziet gumijas siksnu vajadzīgajā garumā. Piemērotas ir vietas, kurā akumulatora darbarīks darbības laikā rada pietiekoši daudz vibrācijas. Nekad nepiestipriniet pārsūtīšanas moduli vietās, kas ir nepieciešami akumulatora instrumenta lietošanai (piem., uz noturvirsmām, slēdžiem, indikatoriem). Lietošanas sākšana – Savienojiet pārsūtīšanas moduli GCT 30-42 ar uztveršanas moduli GCA 30-42 vai ar atbilstošu Bosch Professional vakuumsūcēju. Informāciju par šo darbību atradīsiet nodaļā Ieslēgšana un Savienojuma izveidošana automātiskas ieslēgšanas sistēmas GCA 30-42 + GCT 30-42 vai izmantotā vakuumsūcēja lietošanas instrukcijā. Nomainot pogas elementa bateriju, jāņem vērā šādi nosacījumi: – Ja pārsūtīšanas modulis GCT30-42 pirms pogas elementa baterijas nomaiņas bija savienots ar uztveršanas moduli GCA30-42, tad pēc pogas elementa baterijas nomaiņas savienojums tiks automātiski atjaunots. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)162 | Latviešu – Ja pirms pogas elementa baterijas nomaiņas nebija izveidots savienojums, tad savienojums ir jāizveido. Pēc atiestatīšanas pārsūtīšanas un uztveršanas modulis ir jāsavieno no jauna. Vakuumsūcēja automātiska palaišana – Ievietojiet nosūkšanas šļūteni akumulatora instrumenta nosūkšanas ierīcē. Vibrāciju atpazīšana Pārsūtīšanas modulis GCT 30-42 ir aprīkots ar vibrāciju atpazīšanas funkciju. Ja tas atpazīst aktivizēta akumulatora instrumenta vibrācijas, vakuumsūcējs automātiski ieslēdzas. Izslēdziet akumulatora instrumentu, tad pēc noteikta aizkaves laika vakuumsūcējs automātiski izslēdzas. Manuāla ieslēgšana/izslēgšana – Īsi nospiediet ieslēgšanas/izslēgšanas taustiņu (3) uz pārsūtīšanas moduļa (1). Vakuumsūcējs ieslēdzas. – Lai izslēgtu vakuumsūcēju, atkal nospiediet ieslēgšanas/izslēgšanas taustiņu (3) uz pārsūtīšanas moduļa. Norāde: izslēdziet vakuumsūcēju ar ieslēgšanas/izslēgšanas taustiņu (3) uz pārsūtīšanas moduļa; vakuumsūcējs atkal automātiski ieslēdzas, līdzko pārsūtīšanas modulī (1) tiek atpazītas akumulatora instrumenta vibrācijas. Atiestatīšana uz rūpnīcas iestatījumiem – Turiet ieslēgšanas/izslēgšanas taustiņu (3) nospiestu tik ilgi, līdz LED statusa indikators (2) četras reizes pēc kārtas īsi mirgo zilā krāsā. Stāvokļa rādījumi

statusa indikators (lietotāja saskarne) (2) Nozīme/iemesls Risinājums Zila – Savienojums tiek izveidots vai – Tiek pārsūtīti dati

Zaļš – Savienojums ir izveidots
