BEDIENUNGSANLEITUNG GCT 30-42 Professional BOSCH

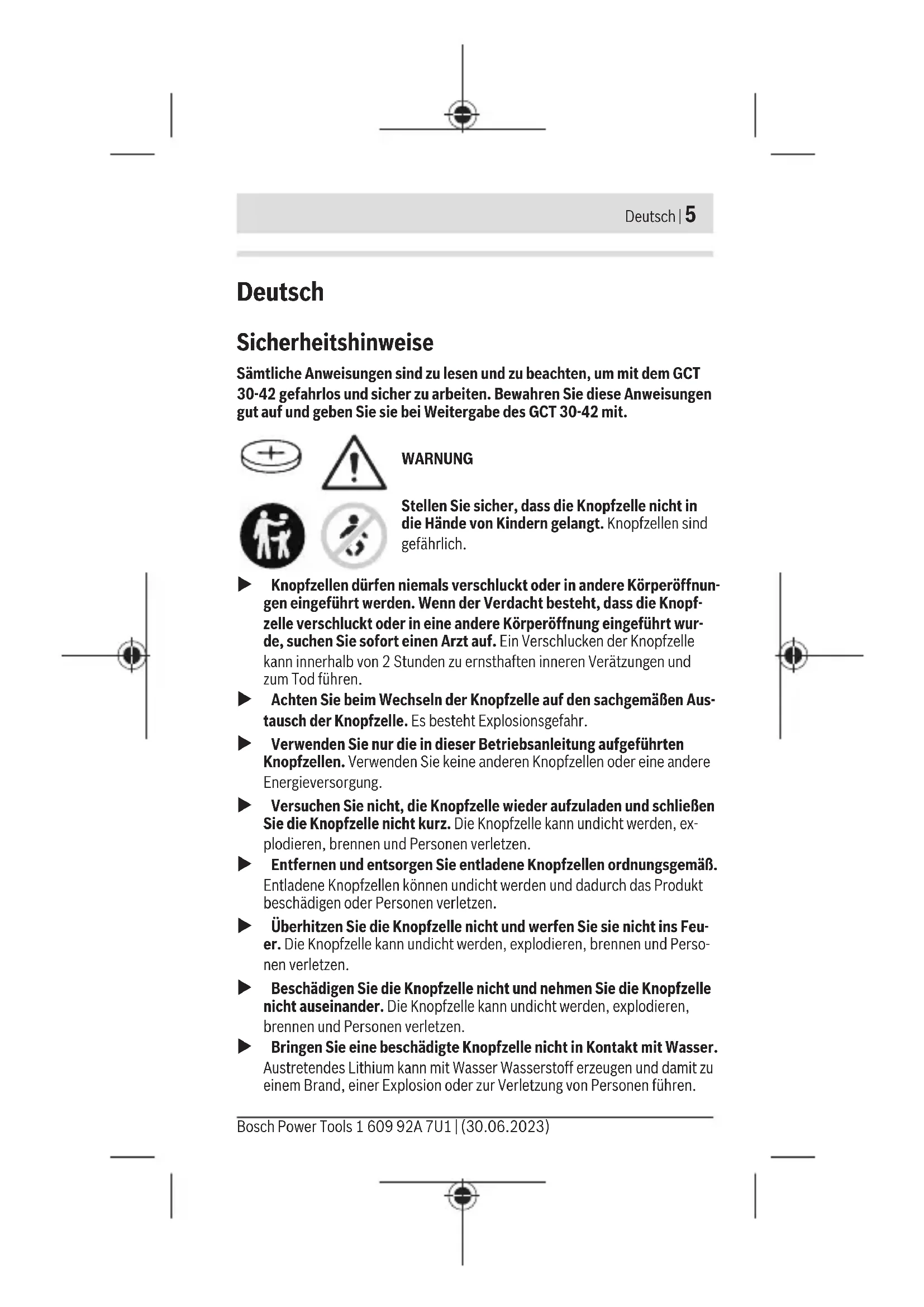

188/191 Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)4 | (1) (2) (3) (4) (4) (5) 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsDeutsch | 5 Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem GCT 30-42 gefahrlos und sicher zu arbeiten. Bewahren Sie diese Anweisungen gut auf und geben Sie sie bei Weitergabe des GCT 30-42 mit. WARNUNG Stellen Sie sicher, dass die Knopfzelle nicht in die Hände von Kindern gelangt. Knopfzellen sind gefährlich. u Knopfzellen dürfen niemals verschluckt oder in andere Körperöffnun- gen eingeführt werden. Wenn der Verdacht besteht, dass die Knopf- zelle verschluckt oder in eine andere Körperöffnung eingeführt wur- de, suchen Sie sofort einen Arzt auf. Ein Verschlucken der Knopfzelle kann innerhalb von 2 Stunden zu ernsthaften inneren Verätzungen und zum Tod führen. u Achten Sie beim Wechseln der Knopfzelle auf den sachgemäßen Aus- tausch der Knopfzelle. Es besteht Explosionsgefahr. u Verwenden Sie nur die in dieser Betriebsanleitung aufgeführten Knopfzellen. Verwenden Sie keine anderen Knopfzellen oder eine andere Energieversorgung. u Versuchen Sie nicht, die Knopfzelle wieder aufzuladen und schließen Sie die Knopfzelle nicht kurz. Die Knopfzelle kann undicht werden, ex- plodieren, brennen und Personen verletzen. u Entfernen und entsorgen Sie entladene Knopfzellen ordnungsgemäß. Entladene Knopfzellen können undicht werden und dadurch das Produkt beschädigen oder Personen verletzen. u Überhitzen Sie die Knopfzelle nicht und werfen Sie sie nicht ins Feu- er. Die Knopfzelle kann undicht werden, explodieren, brennen und Perso- nen verletzen. u Beschädigen Sie die Knopfzelle nicht und nehmen Sie die Knopfzelle nicht auseinander. Die Knopfzelle kann undicht werden, explodieren, brennen und Personen verletzen. u Bringen Sie eine beschädigte Knopfzelle nicht in Kontakt mit Wasser. Austretendes Lithium kann mit Wasser Wasserstoff erzeugen und damit zu einem Brand, einer Explosion oder zur Verletzung von Personen führen. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)6 | Deutsch Die Wortmarke Bluetooth® wie auch die Bildzeichen (Logos) sind eingetra- gene Marken und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Lizenz. Befestigen Sie das Sendermodul niemals an Stellen (z.B. Griffflächen, Schalter, Anzeigen), die für die Bedienbarkeit des Akku-Werkzeuges not- wendig sind. Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Das Sendermodul GCT30-42 erzeugt ein Start-Stop-Signal für einen Staub- sauger. Dieses Signal kann entweder an einen Bosch Professional Sauger mit Auto-Start Funktion oder an das Empfängermodul GCA30-42 übertragen werden. Weitere Informationen erhalten Sie in den Bedienungsanleitungen des Bosch Auto-Start Systems GCA 30-42 + GCT 30-42 und des verwendeten Staubsau- gers. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Dar- stellungen auf den Grafikseiten. (1) Sendermodul (2) LED-Statusanzeige (User Interface) (3) Start-/Stop-Taste (User Interface) (4) Befestigungshaken Gummiband (5) Gummiband Technische Daten Sendermodul GCT 30-42 Sachnummer 1 600 A02 GH. Betriebstemperatur −20 ... +50 °C Lagertemperatur −20 ... +65 °C Maße

43 x 18 x 42 mm Länge Gummiband 240mm Schutzklasse IP54 Datenübertragung 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsDeutsch | 7 Sendermodul GCT 30-42 Bluetooth® Bluetooth® 4.2 (Low Energy) genutzter Frequenzbereich 2402 – 2480 MHz Ausgangsleistung < 10 mW Energieversorgung Bluetooth® Low Energy Module Knopfzelle 3-V-Lithium-Batterie, CR2032 A) ohne Gummiband Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbe- dingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac. Montage und Betrieb Sendermodul montieren – Bringen Sie ein Ende des Gummibandes (5) an einem der beiden Befesti- gungshaken (4) an. – Befestigen das Sendermodul (1) am Akku-Werkzeug. Hierzu ziehen Sie das Gummiband (5) fest und bringen das freie Ende am zweiten Befesti- gungshaken (4) an. Schneiden Sie das Gummiband bei Bedarf auf die passende Länge zu. Geeignet sind Stellen, an denen das Akku-Werkzeug ausreichend Vibrati- on im Betrieb erzeugt. Befestigen Sie das Sendermodul niemals an Stel- len, die für die Bedienung des Akku-Werkzeuges notwendig sind (z.B. Griffflächen, Schalter, Anzeigen). Inbetriebnahme – Verbinden Sie das SendermodulGCT 30-42 mit dem Empfängermo- dulGCA 30-42 oder mit dem passenden Bosch Professional Sauger. Lesen Sie hierzu die Kapitel Inbetriebnahme und Verbindung herstellen in der Bedienungsanleitung des Auto-Start Systems GCA 30-42 + GCT 30-42 oder des verwendeten Saugers. Beim Wechseln einer Knopfzelle gilt Folgendes: – War das Sendermodul GCT30-42 vor dem Knopfzellenwechsel mit dem Empfängermodul GCA30-42 verbunden, wird die Verbindung nach dem Wechseln der Knopfzelle automatisch wiederhergestellt. – Bestand vor dem Knopfzellenwechsel keine Verbindung, so muss die Ver- bindung hergestellt werden. Nach einem Reset müssen Sender- und Empfängermodul erneut verbunden werden. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)8 | Deutsch Auto-Start des Saugers – Stecken Sie den Absaugschlauch in die Absaugvorrichtung des Akku- Werkzeugs. Vibrationserkennung Das Sendermodul GCT 30-42 verfügt über eine Vibrationserkennung. Erkennt es die Vibrationen des aktivierten Akku-Werkzeuges, schaltet sich der Sauger automatisch ein. Schalten Sie das Akku-Werkzeug aus, dann schaltet sich der Sauger nach ei- ner gewissen Nachlaufzeit automatisch aus. Manuelles Ein-/Ausschalten – Drücken Sie kurz die Start-/Stop-Taste (3) am Sendermodul (1). Der Staubsauger schaltet sich ein. – Zum Ausschalten des Saugers drücken Sie die Start-/Stop-Taste (3) am Sendermodul erneut. Hinweis: Schalten Sie den Sauger mit der Start-/Stop-Taste (3) am Sender- modul aus, startet der Sauger automatisch erneut, sobald das Sendermodul (1) Vibrationen des Akku-Werkzeugs erkennt. Zurücksetzen auf Werkseinstellungen – Halten Sie die Start-/Stop-Taste (3) so lange gedrückt, bis die LED-Sta- tusanzeige (2) kurz nacheinander viermal blau blinkt. Zustandsanzeigen

Statusanzeige (User Interface) (2) Bedeutung/Ursache Lösung blau – Verbindung wird herge- stellt oder – Daten werden übertra- gen

grün – Verbindung hergestellt – Knopfzelle ausreichend geladen

gelb – Knopfzelle fast leer Knopfzelle bald wechseln 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsDeutsch | 9

Statusanzeige (User Interface) (2) Bedeutung/Ursache Lösung rot – Verbindung nicht her- gestellt oder – Knopfzelle leer – Verbindungsversuch erneut starten oder – Knopfzelle wechseln Wartung und Service Wartung und Reinigung Entfernen Sie Verschmutzungen mit einem Pinsel oder mit einem feuchten Tuch. Verwenden Sie keine Reinigungs- oder Lösemittel. Knopfzelle ersetzen u Achtung: Ersetzen Sie eine Knopfzelle immer durch eine Knopfzelle desselben Typs. Es besteht Explosionsgefahr. u Entfernen und entsorgen Sie entladene Knopfzellen ordnungsgemäß. Entladene Knopfzellen können undicht werden und dadurch das Produkt beschädigen oder Personen verletzen. – Öffnen Sie den Batteriefachdeckel auf der Rückseite des Sendermoduls mit einer Münze. – Entnehmen Sie die Knopfzelle vorsichtig und setzen Sie eine neue Knopf- zelle ein. Beachten Sie die Kennzeichnung zum richtigen Einsetzen der Knopfzelle. – Schließen Sie den Batteriefachdeckel mit einer Münze. Drehen Sie den Deckel bis zum Anschlag, um einen korrekten Verschluss zu gewährleisten. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unse- ren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)10 | English Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: [phone] E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Repara- turen anmelden. Anwendungsberatung: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Sendermodul, Zubehör und Verpackungen sollen einer umweltgerechten Wie- derverwertung zugeführt werden. Werfen Sie elektronische Bauteile und Batterien nicht in den Hausmüll! English Safety instructions All instructions must be read and observed in order to enable work with the GCT 30-42 to be carried out safely. Store these instructions in a safe place and include them with the GCT 30-42 when giving it to a third party. WARNING 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsEnglish | 11 Ensure that the coin cell is kept out of the reach of children. Coin cells are dangerous. u Coin cells must never be swallowed or inserted into any other part of the body. If you suspect that someone has swallowed a coin cell or that a coin cell has entered the body in another way, seek medical at- tention immediately. Swallowing coin cells can result in severe internal burns and death within 2 hours. u Ensure that coin cell replacement is carried out properly. There is a risk of explosion. u Only use the coin cells listed in this operating manual. Do not use any other coin cells or other forms of electrical power supply. u Do not attempt to recharge the coin cell and do not short circuit the coin cell. The coin cell may leak, explode, catch fire and cause personal injury. u Remove and dispose of drained coin cell correctly. Drained coin cell may leak and damage the product or cause personal injury. u Do not overheat the coin cell or throw it into fire. The coin cell may leak, explode, catch fire and cause personal injury. u Do not damage the coin cell and take the coin cell apart. The coin cell may leak, explode, catch fire and cause personal injury. u Do not allow damaged coin cells to come into contact with water. Leaking lithium may mix with water to create hydrogen, which could cause a fire, an explosion, or personal injury. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Robert Bosch Power Tools GmbH is under license. Never fasten the Auto-Start remote to places which are required to oper- ate the cordless tool (such as gripping surfaces, switches, displays). Product description and specifications Intended Use The Auto-Start remote GCT30-42 generates a start-stop signal for a dust ex- tractor. This signal can be transmitted to either a Bosch Professional dust ex- tractor with Auto-Start function or a GCA30-42 receiver. Refer to the operating instructions for the GCA 30-42 + GCT 30-42 Auto-Start system or the dust extractor that is being used for more information. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)12 | English Product Features The numbering of the product features shown refers to the illustrations on the graphic pages. (1) Auto-Start remote (2) LED status indicator (user interface) (3) Start/stop button (user interface) (4) Fastening hook for rubber band (5) Rubber band Technical Data Auto-Start remote GCT 30-42 Article number 1 600 A02 GH. Operating temperature –20 to +50°C Storage temperature –20 to +65°C Dimensions

Hiermit erklärt Robert Bosch Power Tools GmbH, dass der Funkan- lagentyp GCT30-42 der Richtlinie 2014/53/EU entspricht. Der voll- ständige Text der EU-Konformitätserklärung ist unter der folgenden In- ternetadresse verfügbar: en Hereby, Robert Bosch Power Tools GmbH declares that the radio equipment type GCT30-42 is in compliance with Directive 2014/53/ EU. The full text of the EU declaration of conformity is available at the following internet address:
