ПОСІБНИК КОРИСТУВАЧА GCT 30-42 Professional BOSCH

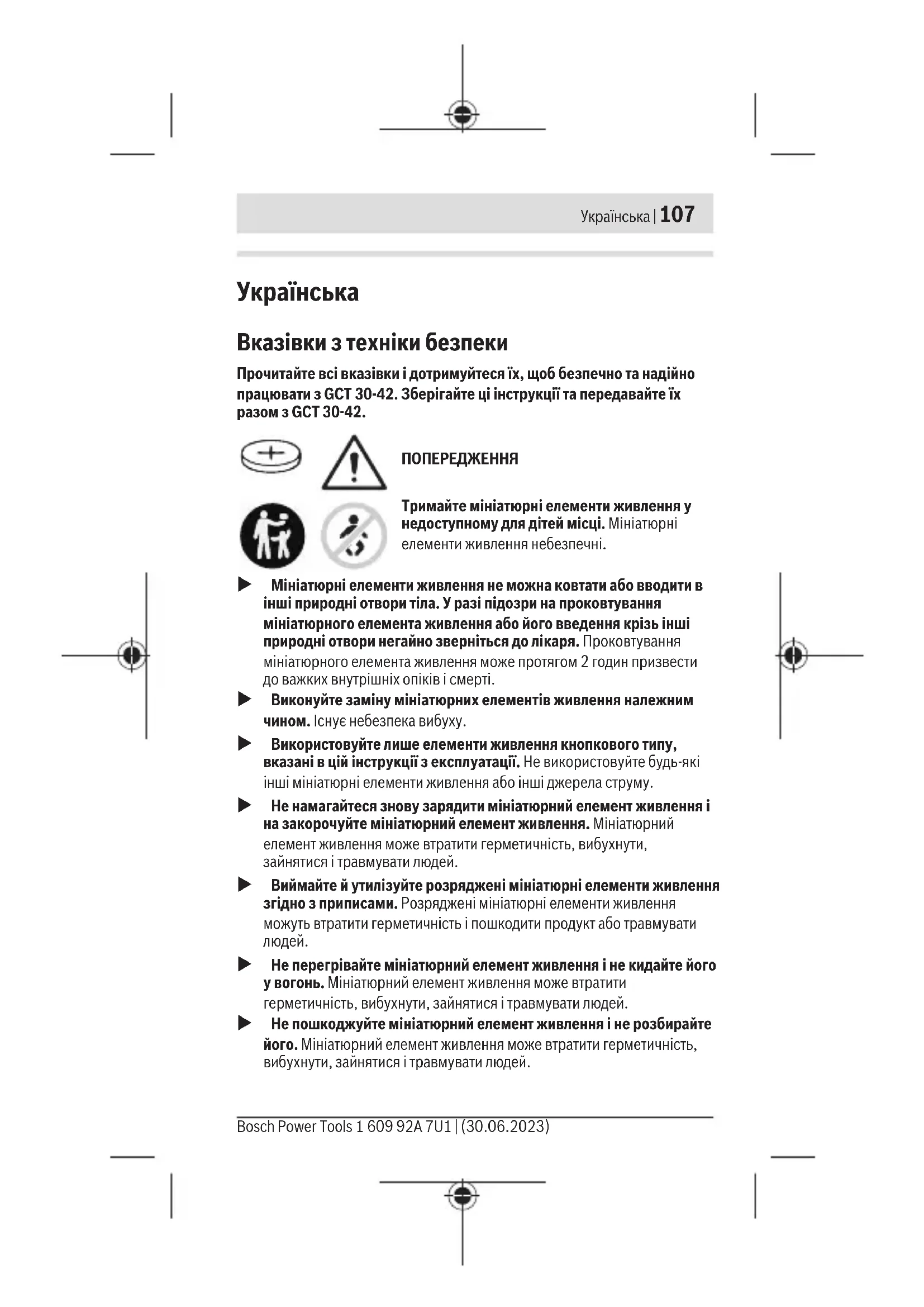

Вказівки з техніки безпеки Прочитайте всі вказівки і дотримуйтеся їх, щоб безпечно та надійно працювати з GCT 30-42. Зберігайте ці інструкції та передавайте їх разом з GCT 30-42. ПОПЕРЕДЖЕННЯ Тримайте мініатюрні елементи живлення у недоступному для дітей місці. Мініатюрні елементи живлення небезпечні. u Мініатюрні елементи живлення не можна ковтати або вводити в інші природні отвори тіла. У разі підозри на проковтування мініатюрного елемента живлення або його введення крізь інші природні отвори негайно зверніться до лікаря. Проковтування мініатюрного елемента живлення може протягом 2годин призвести до важких внутрішніх опіків і смерті. u Виконуйте заміну мініатюрних елементів живлення належним чином. Існує небезпека вибуху. u Використовуйте лише елементи живлення кнопкового типу, вказані в цій інструкції з експлуатації. Не використовуйте будь-які інші мініатюрні елементи живлення або інші джерела струму. u Не намагайтеся знову зарядити мініатюрний елемент живлення і на закорочуйте мініатюрний елемент живлення. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей. u Виймайте й утилізуйте розряджені мініатюрні елементи живлення згідно з приписами. Розряджені мініатюрні елементи живлення можуть втратити герметичність і пошкодити продукт або травмувати

u Не перегрівайте мініатюрний елемент живлення і не кидайте його у вогонь. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей. u Не пошкоджуйте мініатюрний елемент живлення і не розбирайте його. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)108 | Українська u Не дозволяйте мініатюрному елементу живлення контактувати з водою. Вивільнений літій може увійти в реакцію з воднем води, викликаючи при цьому пожежу, вибух або травмування людей. Словесний товарний знак Bluetooth® і графічні товарні знаки (логотипи) є зареєстрованими товарними знаками і власністю Bluetooth SIG, Inc. Компанія Robert Bosch Power Tools GmbH використовує ці словесні/графічні товарні знаки за ліцензією. Ніколи не закріплюйте модуль передавача у місцях (наприклад, поверхня рукоятки, перемикач, індикації), що необхідні для працездатності акумуляторних інструментів. Опис продукту і послуг Призначення приладу Модуль передавача GCT30-42 відтворює сигнал пуску/зупинки для пилосмока. Цей сигнал передається на пилосмок Bosch Professional з функцією автоматично пуску або на модуль приймача GCA30-42. Докладну інформацію див. у посібнику з експлуатації системи автоматичного пуску Bosch Auto-Start GCA 30-42 + GCT 30-42 та використовуваного пилосмока. Зображені компоненти Нумерація зображених компонентів посилається на зображення на сторінках з малюнками. (1)

(2) Світлодіод індикації стану (інтерфейс користувача) (3) Кнопка пуску/зупинки (інтерфейс користувача) (4) Гачки для кріплення гумової стрічки (5) Гумова стрічка Технічні дані Передавач GCT 30-42 Товарний номер 1 600 A02 GH. Робоча температура –20...+50 °C Температура зберігання –20...+65 °C

43x18x42мм Довжина гумової стрічки 240мм 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsУкраїнська | 109 Передавач GCT 30-42 Клас захисту IP54 Передача даних Bluetooth® Bluetooth® 4.2 (Low Energy) Використовуваний частотний

2402–2480 МГц Вихідна потужність <10 мВт Живлення модуля Bluetooth® Low Energy Мініатюрний елемент

Літієва акумуляторна батарея 3В, CR2032 A) без гумової стрічки Значення можуть відрізнятися залежно від виробу, умов застосування та довкілля. Детальнішу інформацію див. на www.bosch-professional.com/wac. Монтаж та експлуатація Монтаж передавача – Розмістіть кінець гумової стрічки (5) на одному з двох кріпильних гаків (4). – Закріпіть передавач (1) на акумуляторному інструменті. Для цього затягніть гумову стрічку (5) і розмістіть вільні кінці на другому кріпильному гаку (4). При потребі відріжте гумову стрічку на відповідну довжину. Підходять місця, у яких акумуляторний інструмент під час роботи створює достатньо вібрації. Ніколи не закріплюйте модуль передавача у місцях, що необхідні для керування акумуляторних інструментів (наприклад, поверхня рукоятки, перемикач, індикації). Початок роботи – З'єднайте модуль передавача GCT 30-42 з модулем приймача GCA 30-42 або з відповідним пилосмоком Bosch Professional. Для цього прочитайте розділ Введення в експлуатацію і Встановлення з'єднання у посібнику з експлуатації системи автоматичного пуску GCA 30-42 + GCT 30-42 або використовуваного пилосмока. При заміні мініатюрного елемента живлення чинне наступне: – Якщо модуль передавача GCT30-42 перед заміною елемента живлення був з'єднаний з модулем приймача GCA30-42, з'єднання автоматично відновлюється після заміни елемента живлення. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)110 | Українська – Якщо перед заміною елемента живлення відсутнє з'єднання, необхідно встановити його. Після скидання необхідно знову з'єднати модуль передавача та приймача. Автоматичний пуск пилосмока – Вставте відсмоктувальний шланг у відсмоктувальний пристрій акумуляторного інструмента. Розпізнавання вібрації Модуль передавача GCT 30-42 має розпізнавання вібрації. Якщо він розпізнає вібрацію активованого акумуляторного інструмента, пилосмок автоматично увімкнеться. Якщо вимкнути акумуляторний інструмент, пилосмок автоматично вимкнеться після завершення часу вибігу. Увімкнення/вимкнення вручну – Коротко натисніть кнопку пуску/зупинки (3) на модулі передавача (1). Пилосмок вмикається. – Для вимикання пилосмока знову натисніть кнопку пуску/зупинки (3) на модулі передавача. Вказівка. Якщо пилосмок вимикається кнопкою пуску/зупинки (3) на модулі передавача, пилосос знову автоматично вмикається, щойно модуль передавача (1) розпізнає вібрації акумуляторного інструмента. Скидання на заводські налаштування – Утримуйте кнопку пуску/зупинки (3) натиснутою, доки світлодіод індикації стану (2) блиматиме коротко чотири рази поспіль. Індикатори стану GCT 30-42:

користувача) (2) Значення/причина Рішення Синій – З'єднання встановлюється

користувача) (2) Значення/причина Рішення Зелений – З'єднання встановлено – Елемент живлення достатньо заряджений

Жовтий – Елемент живлення майже порожній Невдовзі слід замінити мініатюрний елемент

Червоний – З'єднання не встановлено

– Елемент живлення розряджений – Знову розпочніть спробу з'єднання

– Заміна мініатюрного елемента живлення Технічне обслуговування і сервіс Технічне обслуговування і очищення Видаліть забруднення пензликом або вологим рушником. Не використовуйте жодних мийних засобів або розчинників. Заміна елемента живлення u Увага: завжди замінюйте мініатюрний елемент живлення на мініатюрний елемент живлення того ж типу. Існує небезпека

u Виймайте й утилізуйте розряджені мініатюрні елементи живлення згідно з приписами. Розряджені мініатюрні елементи живлення можуть втратити герметичність і пошкодити продукт або травмувати

– Відкрите кришку відсіку для батарей на зворотній стороні модуля передавача за допомогою монетки. – Обережно вийміть мініатюрний елемент живлення і вставте новий мініатюрний елемент живлення. Зверніть увагу на позначки для правильного встановлення елемента

Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)112 | Українська – Закрийте кришку відсіку для батарей монеткою. Оберніть кришку до упору, щоб забезпечити правильне закривання. Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПО- ПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: [phone] Факс: [phone] E-Mail: [e-mail] www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses

Модуль передавача, приладдя й пакування необхідно передавати на екологічно безпечну вторинну переробку. Не викидайте електронні деталі і батареї в побутове

Цим Robert Bosch Power Tools GmbH заявляє, що радіообладнання типу GCT30-42 відповідає Директиві 2014/53/ EU. З повним текстом декларації відповідності EU можна ознайомитися за такою Інтернет-адресою: kk Осымен Robert Bosch Power Tools GmbH компаниясы GCT30-42 түріндегі радио жабдықтарды 2014/53/EU директивасына сайлығын мағлұмдайды. ЕО сәйкестік мағлұмдамасы төмендегі интернет мекенжайында қолжетімді:
