ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GCT 30-42 Professional BOSCH

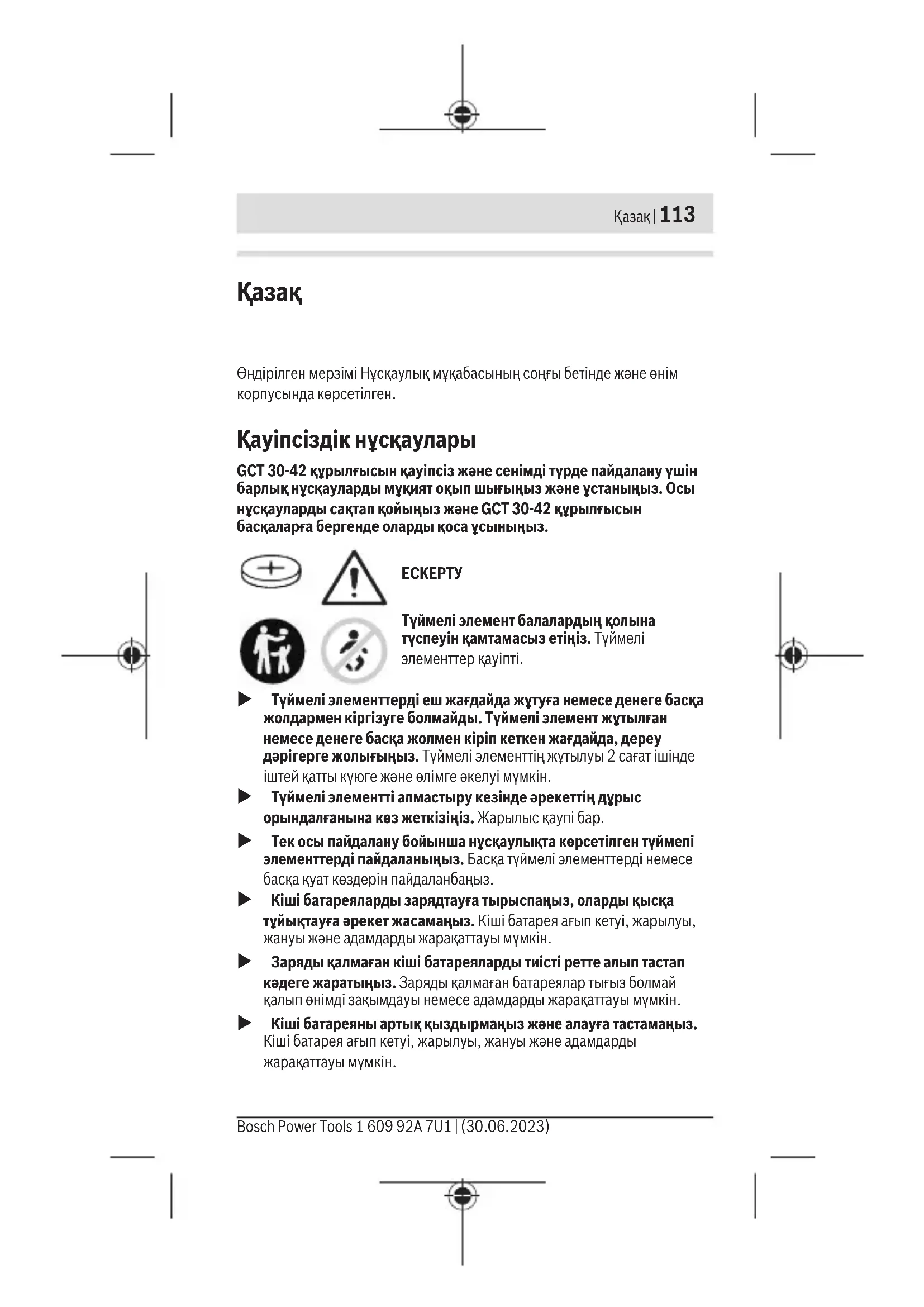

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген. Қауіпсіздік нұсқаулары GCT 30-42 құрылғысын қауіпсіз және сенімді түрде пайдалану үшін барлық нұсқауларды мұқият оқып шығыңыз және ұстаныңыз. Осы нұсқауларды сақтап қойыңыз жәнеGCT 30-42 құрылғысын басқаларға бергенде оларды қоса ұсыныңыз.

Түймелі элемент балалардың қолына түспеуін қамтамасыз етіңіз. Түймелі элементтер қауіпті. u Түймелі элементтерді еш жағдайда жұтуға немесе денеге басқа жолдармен кіргізуге болмайды. Түймелі элемент жұтылған немесе денеге басқа жолмен кіріп кеткен жағдайда, дереу дәрігерге жолығыңыз. Түймелі элементтің жұтылуы 2 сағат ішінде іштей қатты күюге және өлімге әкелуі мүмкін. u Түймелі элементті алмастыру кезінде әрекеттің дұрыс орындалғанына көз жеткізіңіз. Жарылыс қаупі бар. u Тек осы пайдалану бойынша нұсқаулықта көрсетілген түймелі элементтерді пайдаланыңыз. Басқа түймелі элементтерді немесе басқа қуат көздерін пайдаланбаңыз. u Кіші батареяларды зарядтауға тырыспаңыз, оларды қысқа тұйықтауға әрекет жасамаңыз. Кіші батарея ағып кетуі, жарылуы, жануы және адамдарды жарақаттауы мүмкін. u Заряды қалмаған кіші батареяларды тиісті ретте алып тастап кәдеге жаратыңыз. Заряды қалмаған батареялар тығыз болмай қалып өнімді зақымдауы немесе адамдарды жарақаттауы мүмкін. u Кіші батареяны артық қыздырмаңыз және алауға тастамаңыз. Кіші батарея ағып кетуі, жарылуы, жануы және адамдарды жарақаттауы мүмкін. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)114 | Қазақ u Кіші батареяны зақымдамаңыз және кіші батареяны ажыратпаңыз. Кіші батарея ағып кетуі, жарылуы, жануы және адамдарды жарақаттауы мүмкін. u Зақымдалған кіші батареяны суға тигізбеңіз. Шығатын литий сутек жасап өрт, жарылыс немесе адамдар жарақаттануына алып келуі

Bluetooth® сөз белгісі, сондай-ақ сурет белгілері (логотиптер) Bluetooth SIG, Inc компаниясының тіркелген сауда белгілері және жеке меншігі болып табылады. Осы сөз/сурет белгісінің Robert Bosch Power Tools GmbH тарапынан әр қолданылуы лицензия бойынша жүзеге асады. Таратқыш модульді еш жағдайда аккумуляторлық құралдың жұмысы үшін қажет болатын орындарға (мысалы, тұтқа беттері, ауыстырып-қосқыш, индикаторлар) бекітпеңіз. Өнім және қуат сипаттамасы Тағайындалу бойынша қолдану GCT30-42 таратқыш модулі шаңсорғыш үшін іске қосу-тоқтату сигналын шығарады. Бұл сигнал автоматты түрде іске қосу функциясы бар Bosch Professional сорғышына немесе GCA30-42 қабылдағыш модуліне тасымалдануы мүмкін. Қосымша ақпаратты Bosch ұсынған GCA 30-42 + GCT 30-42 автоматты түрде іске қосу жүйесінің және пайдаланылатын шаңсорғыштың пайдалану бойынша нұсқаулықтарынан қараңыз. Бейнеленген құрамды бөлшектер Суреттегі құрамдас бөлшектердің нөмірлері графикалық беттердегі кескіндерге негізделген. (1) Таратқыш модуль (2) Жарық диодты күй индикаторы (пайдаланушы интерфейсі) (3) Іске қосу/тоқтату түймесі (пайдаланушы интерфейсі) (4) Резеңке таспаның бекіткіш ілмегі (5) Резеңке таспа Техникалық мәліметтер Таратқыш модуль GCT 30-42 Өнім нөмірі 1 600 A02 GH. Жұмыс температурасы –20...+50°C 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsҚазақ | 115 Таратқыш модуль GCT 30-42 Сақтау температурасы –20...+65°C

43 x 18 x 42 мм Резеңке таспаның ұзындығы 240мм Қорғаныс класы IP54 Деректерді тасымалдау Bluetooth® Bluetooth® 4.2 (Low Energy) Пайдаланылатын жиіліктер

2402–2480МГц Шығыс қуат <10мВт Bluetooth® Low Energy Module энергиямен жабдықтау Түймелі элемент 3В литий батареясы, CR2032 A) резеңке таспасыз Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac. Монтаж және пайдалану Таратқыш модульді монтаждау – Резеңке таспаның (5) бір ұшын екі бекіткіш ілмектің (4) біріне

– Таратқыш модульді (1) аккумуляторлық құралға бекітіңіз. Ол үшін резеңке таспаны (5) мықтап тартыңыз да, бос ұшын екінші бекіткіш ілмекке (4) орнатыңыз. Қажет болса, резеңке таспаны жарамды ұзындыққа дейін кесіп

Аккумуляторлық құрал жұмыс кезінде жеткілікті діріл шығаратын жерлер жарамды болып табылады. Таратқыш модульді еш жағдайда аккумуляторлық құралды пайдалану үшін қажет болатын орындарға (мысалы, тұтқа беттері, ауыстырып-қосқыш, индикаторлар) бекітпеңіз. Пайдалануға ендіру – GCT 30-42 таратқыш модулін GCA 30-42 қабылдағыш модулімен немесе жарамды Bosch Professional сорғышымен байланыстырыңыз. Бұл тақырып жөнінде GCA 30-42 + GCT 30-42 автоматты түрде іске қосу жүйесінің немесе пайдаланылатын сорғыштың пайдалану Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)116 | Қазақ бойынша нұсқаулығындағы Қолданысқа енгізу және Байланыс орнату тарауларын оқып шығыңыз. Түймелі элементті алмастыру кезінде келесі нұсқау қолданылады: – Егер GCT30-42 таратқыш модулі түймелі элементті алмастырмас бұрын GCA30-42 қабылдағыш модулімен байланыстырылған болса, түймелі элемент алмастырылғаннан кейін, байланыс автоматты түрде қайта орнатылады. – Түймелі элементті алмастырғаннан кейін ешқандай байланыс болмаса, байланыс орнату қажет болады. Бастапқы күйге қайтарғаннан кейін таратқыш пен қабылдағыш модульдерді қайта байланыстыру қажет. Сорғышты автоматты түрде іске қосу – Сорғыш шлангіні аккумуляторлық құралдың сорғыш құрылғысына

Дірілді анықтау GCT 30-42 таратқыш модулінде дірілді анықтау функциясы бар. Егер ол іске қосылған аккумуляторлық құралдың дірілдеуін анықтаса, сорғыш автоматты түрде қосылады. Аккумуляторлық құралды өшірсеңіз, сорғыш белгілі бір инерция бойынша жұмыс істеу уақытынан кейін автоматты түрде өшіп қалады. Қолмен қосу/өшіру – Таратқыш модульдегі (1) іске қосу/тоқтату түймесін (3) басыңыз. Шаңсорғыш қосылады. – Сорғышты өшіру үшін таратқыш модульдегі іске қосу/тоқтату түймесін (3) қайтадан басыңыз. Нұсқау: сорғышты таратқыш модульдегі іске қосу/тоқтату түймесі (3) арқылы өшірсеңіз, таратқыш модуль (1) аккумуляторлық құралда дірілдеуді анықтағаннан кейін, сорғыш автоматты түрде қайта іске

Әдепкі реттеулерге қайтару – Іске қосу/тоқтату түймесін (3) басып, жарық диодты күй индикаторы (2) дәйекті түрде төрт рет көк түспен қысқаша жыпылықтағанша ұстап

1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsҚазақ | 117 Күй көрсеткіштері GCT 30-42: жарық диодты күй индикаторы (пайдаланушы интерфейсі) (2) Мағынасы/себебі Шешімі Көк – Байланыс орнатылуда

Жасыл – Байланыс орнатылған – Түймелі элементті жеткілікті зарядтаңыз

Сары – Түймелі элементтің заряды таусылған

Түймелі элементті жылдам алмастырыңыз Қызыл – Байланыс орнатылмаған

– Түймелі элементтің заряды таусылған – Байланыс орнату әрекетін қайта

– Түймелі элементті алмастырыңыз Техникалық күтім және қызмет Қызмет көрсету және тазалау Кірді жаққышпен немесе ылғалды шүберекпен кетіріңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз. Түймелі элементті алмастыру u Назар аударыңыз: түймелі элементті әрдайым бірдей түрдегі түймелі элементке ауыстырыңыз. Жарылыс қаупі бар. u Заряды қалмаған кіші батареяларды тиісті ретте алып тастап кәдеге жаратыңыз. Заряды қалмаған батареялар тығыз болмай қалып өнімді зақымдауы немесе адамдарды жарақаттауы мүмкін. – Таратқыш модульдің артқы жағындағы батарея бөлімінің қақпағын тиынмен ашыңыз. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)118 | Қазақ – Түймелі элементті абайлап шығарыңыз да, жаңасын салыңыз. Түймелі элементті дұрыс енгізу үшін таңбаламаға назар аударыңыз. – Батарея бөлімінің қақпағын тиынмен жауып қойыңыз. Дұрыс жабылуды қамтамасыз ету үшін қақпақты шегіне дейін

Тұтынушыға қызмет көрсету және пайдалану кеңестері Қызмет көрсету орталығы өнімді жөндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.bosch-pt.com Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек- жарақтары туралы сұрақтарыңызға жауап береді. Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек “Роберт Бош” фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Тұтынушыларға кеңес беру және шағымдарды қабылдау орталығы: “Роберт Бош” (Robert Bosch) ЖШС

Қазақстан Республикасы

Муратбаев к., 180 үй “Гермес” БО, 7 қабат Тел.: [phone] Факс: [phone] E-Mail: [e-mail] Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен- жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз Қызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз: www.bosch-pt.com/serviceaddresses 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsҚазақ | 119 Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төмендегі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады: – механикалық зақымдардың жоқтығы; – пайдалану бойынша нұсқаулық талаптарының бұзылу белгілерінің
