| Өнім түрі | Соққы бұрғы |
| Бренд | Bosch |
| Модель | GSB 600 Professional |
| Номиналды тұтынылатын қуат | 600 Вт |
| Шығатын қуат | 300 Вт |
| Жүктемесіз айналым жиілігі | 0 – 3 000 айн/мин |
| Жүктемесіз соққы жиілігі | 0 – 48 000 мин⁻¹ |
| Номиналды момент | 1,4 Н·м |
| Кері айналым | Иә (оң/сол) |
| Шпиндель мойыны | 43 мм |
| Макс. бұрғылау диаметрі (бетон) | 13 мм |
| Макс. бұрғылау диаметрі (кірпіш) | 13 мм |
| Макс. бұрғылау диаметрі (болат) | 10 мм |
| Макс. бұрғылау диаметрі (ағаш) | 25 мм |
| Патронның қысу диапазоны | 1,5 – 13 мм |
| Салмағы (EPTA бойынша) | 1,7 кг |
| Қорғалу дәрежесі | II сынып (қос оқшаулау) |
| Қоректендіру | Желі, 230 В (елге байланысты өзгереді) |
| Патрон түрі | Кілттік патрон |
| Қосымша тұтқа | 12 позицияға реттеледі |
| Тереңдік шектегіші | Иә, реттеледі |
| Дыбыс қысымының деңгейі | 99 дБ(А) (белгісіздік К=5 дБ) |
| Дыбыс қуатының деңгейі | 107 дБ(А) |
| Діріл (металды бұрғылау) | 5,2 м/с² (К=1,5 м/с²) |
| Діріл (бетонды соққылы бұрғылау) | 25,3 м/с² (К=1,5 м/с²) |
Жиі қойылатын сұрақтар - GSB 600 Professional BOSCH
Пайдаланушылардың сұрақтары туралы GSB 600 Professional BOSCH
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз Электрлік бұрғы PDF форматында тегін! Нұсқаулықтарыңызды табыңыз GSB 600 Professional - BOSCH және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. GSB 600 Professional брендінің BOSCH.

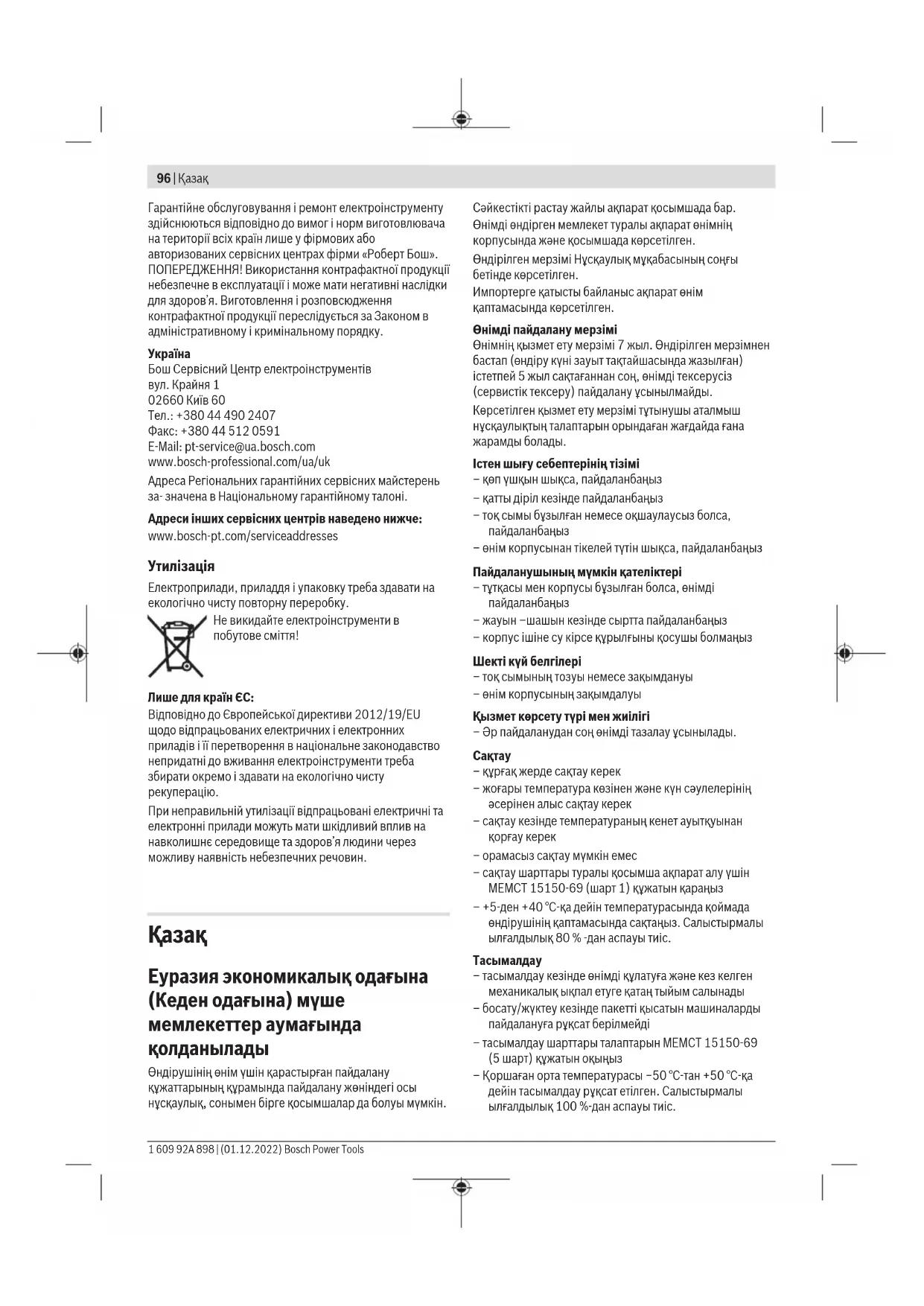

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GSB 600 Professional BOSCH
Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында
колданылады
Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы акпарат қосымшада бар. Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.
Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.
Импортерге қатысты байланыс акпарат өнім қаптамасында көрсетілген.
Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.
Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.
Істен шығу себептерінің тізімі
- көп үшкын шыкса, пайдаланбаңыз
- қатты діріл кезінде пайдаланбаныз
- ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз
– өнім корпусынан тікелей тутін шыкса, пайдаланбаныз
Пайдаланушының мүмкін қателіктері
- түтқасы мен корпусы бұзылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз
Шекті күй белгілері
- ток сымының тозуы немесе закымдануы
- өнім корпусының закымдалуы
Қызмет көрсету түрі мен жилігі
- Эр пайдаланудан сон өнімді тазалау ұсынылады.
Сактау
- күрғақ жерде сақтау керек
– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
– сактау кезінде температураның кенет ауыткуынан қорғау керек
- орамасыз сактау мүмкін емес
– сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (шарт 1) кужатын караңыз
- +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аspaуы тиіс.
Тасымалдау
- тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді
- тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
- Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.
Қауіпсіздік нүсқаулары
Электр құралдары үшін жалпы қауіпсіздік нұсқаулары
ECKEPTY
Осы электр куралының жинағындағы ескертулерді,
нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нускаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жаракаттануларға алып келуі мүмкін.
Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.
Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.
Жумыс орнының қауіпсіздігі
Жумыс орнын таза және жарық устаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр күралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.
Электр қауіпсіздігі
Электр айырлары розеткаға сай боулы тиіс.
Айырды ешкашан ешқандай тәрізде өзгертпеціз.
Жерге косылған электр құралдарымен адаптер
айырларын пайдаланбаңыз. Өзгертілмеген айырлар
мен сайкес розеткалар электр түйықталуының қауіпін
темендетеді.
Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары ток соғу қауіпі пайда болады.
Электр куралдарды жаңбырда немесе вілғалды қоршауда пайдаланбаңыз. Электр күралына кірген су ток соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, откір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта
пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.
Жеке қауіпсіздік
Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қоргайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырганбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқигаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр күралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеціз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда опар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жи пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуї мүмкін.
НАЗАР АУДАРЫЧЫЗ! Энергиямен жабдыктаудың толықтай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру)
98|Қазақ
қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану женіндегі нускаулыкça сэйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және офан қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа төлған, техникалық сипаттаманы, пайдалану жәніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға руксат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.
Электр куралдарын пайдалану және күту
▶ Куралды аса кеп жуктемеціз. Жумысыңыз ушін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткішы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр куралдарын қоймаға қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр куралынан алып тастаңыз. Бүл сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауінті болады.
Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқигаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза куйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нускауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр
құралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтуткалар мен кармау беттерін күргақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтуткалар мен кармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.
Кызмет көрсету
Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Бүрғылар үшін қауіпсіздік нүсқаулары
Барлық операциялар үшін қауіпсіздік нұсқаулары
▶ Перфораторлық бұргылауда құлақ қорғағыштарын кийіңіз. Шуылда түру есті қабілетінің төмендеуіне алып келуі мүмкін.
▶ Косымша тутканы/тутқаларды пайдаланыңыз.
Бақылау мүмкіндігінен айырылу жаракат алуға әкелуі мүмкін.
Кескіш керек-жарак немесе бекіткіштер жасырын сымдарға немесе өзінің сымына тиюі мүмкін әрекеттерді орындаған кезде электр құралын окшауланған беттерінен устаңыз. Егер кескіш керек-жарак немесе бекіткіштер жұмыс істеп түрған сымға тисе, электр құралының ашық металл бөлшектерін белсендіріп, пайдаланушыға ток соғуы мүмкін.
¥зын бүрғы кондырмаларын пайдалану үшін қауіпсіздік нүсқаулары
Бурғы қондырмасының максималдық жылдамдығынан жоғары жылдамдықта жұмыс істемеңіз. Жоғары жылдамдықтарда қондырма дайындамаға тимей бос айналса бүгіліп жеке жақақаттануға алып келуі мүмкін.
Эрдайым бурғылауды төмен жылдамдықта және қондырма ұшы дайындамаға тиіп түрған күйде бастаңыз. Жоғары жылдамдықтарда қондырма дайындамаға тимей бос айналса бүгіліп жеке жаракаттануға алып келуі мүмкін.
Кондырмага сай сызыкта басыңыз, тым қатты баспаңыз. Кондырмалар бүгіліп сынуға немесе бақылау жоғалтуға және жеке жарақаттануға алып келуі мүмкін.
Косымша қауіпсіздік нүсқаулықтары
Сыналанса, электр құралын бірден сөндіріңз. Тебуді тудыратын жоғары реактивті күштерден абай болыңыз. Электр құрал егер электр құралы артық жүктеле немесе өнделетін дайындамада қысылса ол сыналады.
Электр құралын берік ұстаңыз. Шуруптарды бұрап бекіту және бұрап босату кезінде қыскаша жоғары мезеттер пайда болуы мүмкін.
▶ Дайындаманы бекітіңіз. Кысу құралына немесе қысқышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Кажетті іздеу куралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға немесе ток соғуына алып келуі мүмкін.
Электр құралын жерге қоюдан алдын оның токтауын күтіңіз. Алмалы-салмалы аспап ілініп электр құрал бақылауының жоғалтуына алып келуі мүмкін.
Өнім және куат сипаттамасы
Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.
Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.
Максаты бойынша колдану
Бул электр күралы кірпіш, бетон және тастарды сондай-ак, ағаш, металл, керамика және пластмассаны перфораторлық бұргылауға арналған. Электрондық басқару жүйесі бар және оңға/солға айналатын аспаптар бұргылау мен буранда кесуге де жарамды.
Көрсетілген курамды бөлшектер
Көрсетілген күрамды бөлшектердің нөмірлері графикалық беттегі электр күралының көрсетіліміне қатысты болып келеді.
(1) Тісті тоғыны бар бұрғылау патроны
(2) "Бурғылау/соккымен бурғылау" ауыстырып-
косқышы
(3) Ажыраткышка арналған бекіту түймесі
(4) Ажыраткыш
(5) Айналу бағытын ауыстырып-қосқыш
(6) Косымша тутка (беті окшауланған)
(7) Терендік шектегіші
(8) Тутка (беті окшауланған)
(9) Бүрғылау патронының кілті
(10) Бурауыш бит ^a)
(11) Эмбебал бит устағышы ^a)
a) Бейнеленген немесе сипатталған керек-жарактар стандартты жеткізілім жыинтығымен қамтылмайды. Толық керек-жарактарды біздің керек-жарактар бағдарламасынан табасыз.
Техникалық мәліметтер
| Перфораторлық бүргылау құралы | GSB 600 |
| Өнім нөмірі | 3 601 АА0 3.. |
| Перфораторлық бүргылау құралы | GSB 600 | |
| Номиналды тұтынылатын куат | Вт 600 | |
| Шығыс куат Вт 300 | ||
| Бос жүріс қүйіндегі айналу жийлігі | мин ^-1 | 0-3000 |
| Бос жүріс қүйіндегі айналу жийлігіндегі сокқы саны | мин ^-1 | 0-48000 |
| Номиналды айналу моменті Нм 1,4 | ||
| Оңға/солға айналу ● | ||
| Шпиндель мойнының диаметрі | мм 43 | |
| Макс. бүргы диаметрі | ||
| – Бетон мм 13 | ||
| – Кірпіш қалау мм 13 | ||
| – Болат мм 10 | ||
| – Ағаш мм 25 | ||
| Бүргылау патронының қысу диапазоны | мм 1,5-13 | |
| Салмағы ЕРТА-Procedure 01:2014 құжатына сай | кг 1,7 | |
| Қорғаныс класы | ☐/II | |
Мәліметтер [U] 230 В кесімді кернеуге арналған. Баска кернеу және елде қабылданған зандар бүл мәліметтерді өзгертуі мүмкін.
Шуыл және діріл туралы ақпарат
EN 62841-2-1 бойынша есептелген шуыл эмиссиясының көрсеткіштері.
Электр күралының амплитуда бойынша есептелген шуыл деңгейі әдтте келесідей болады: дыбыстық қысым деңгейі 99 дБ(А); дыбыстық куат деңгейі 107 дБ(А). К дәлсіздігі = 5 дБ.
Кулак корфанысын тағыңыз!
Жалпы діріл мәндері a_h (үш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-1 бойынша есептелген:
Металл бойынша бүрғылау: a_h = 5,2 M/c^2 , K = 1,5 M/c^2 , Бетон бойынша соккымен бүрғылау: a_h = 25,3 M/c^2 , K = 1,5 M/c^2 .
Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.
Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл букіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.
100|Қазақ
Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу ушін күрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.
Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін ұйымдыстыру.
Жинау
▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Косалкы тутка (А суретін караңыз)
Электр құралыңызды тек қосалқы түтқамен бірге пайдаланыңыз (6).
Қауіпсіз және шаршатпайтын жұмыс қалпына қол жеткізу үшін қосалқы түтқаны (6) 12 күйге реттеуге болады.
Kocalky tytkanbl (6) temengi bəlɪgī ① 6yrau baftiyndha 6yrap, kocalky tytkanbl (6) kajetti kuyrge kaiyyrufa bolatynndai etin alfa jyiljkytyniz. Sodan keyin kocalky tytkanbl (6) kaita kerip tartbl, temengi bəlɪgī ② baftiynda kaita 6yrap bekitiz.
Бурғылау терендігін реттеу (А суретін қараңыз)
Терендік шектегішімен (7) кажетті бүргылау терендігін X реттеуге болады.
Косымша тутканың (6) астыңғы бөлігін сағат тілінің бағытына қарсы бұрап, терендік шектегішін (7) орнатыңыз.
Терендік шектегішін (7), бұрғы ұштығы мен терендік шектегіші (7) ұшының арасындағы қашықтық қажетті X бұргылау терендігіне сәйкес келетіндей, тартыңыз.
Содан кейін қосымша түтқаның (6) астыңғы бөлігін сағат тілінің бағытымен бұрап бекітіңіз.
Терендік шектегішнің (7) будыр жағы төмен қарап тұруы қажет.
Куралды алмастыру
▶ Аспап алмастыру кезінде корғау қолғабын киіңіз.
Бүргы патроны узак уақытты жұмыс әдістерінде катты қызып кетуі мүмкін.
Тісті тоғыны бар бұрғылау патроны (В суретін қараңыз)
Тісті тоғыны бар бұрғылау патронын (1) күрал енгізілгенше бұруп ашыңыз. Құралды енгізіңіз. Бұрғылау патронының кілтін (9) тісті тоғыны бар бұрғылау патронының (1) тиісті саңылауларына енгізіп, құралды біркелкі етіп қысыңыз.
Бурауыш куралдар (С суретін караңыз)
Кондырма биталарды (10) пайдаланғанда әрқашан әмбебап ұстағышты (11) пайдаланыңыз. Тек шуруп басына жарайтын кондырма биталарды пайдаланыңыз.
Бурап бекіту үшін "Бүргылау/перфораторлық бүргылау" ауыстырып-қосқышын (2) әрдайым "Бүргылау" белгісіне орнатыңыз.
Шанды және жоңқаларды сору
Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыкқа зиянды болуы мүмкін. Шаңға тию және шаңды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін.
Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандармен өнделуі керек.
- Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.
- P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.
Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.
Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.
Бурғылау патронын ауыстыру
Бурғылау шпинделінің бекіткіші жок электр күралдарында бурғылау патронын өкілетті Bosch электр күралдарының сервистік орталығында ауыстыру кажет.
Бурғылау патронын шамамен 30 – 35 Нм тарту моментімен бурап бекіту кажет.
Пайдалану
Пайдалануға ендіру
Желі куатына назар аударыңыз! Ток кезінің куаты электр күралдың зауыттық тактайшасындағы мәліметтеріне сай болуы қажет.
Бурау бағытын реттеу (D - E суретін қараңыз)
▶ Айналу бағытын ауыстырып-қосқышты (5) электр күралы төктап түрганда ғана пайдаланыңыз.
Айналу бағытының ауыстырып-қосқышы (5) көмегімен айналу бағытын өлшеуге болады. Бірақ қосқышты/ өшіргішті (4) басқанда бүл мүмкін емес.
Оң жакқа айналу бағыты: бұрғылау және шуруптарды бұрап бекіту үшін айналу бағытының ауыстырып-қосқышын (5) солға тірелгенше басыңыз.
Сол жаққа айналу бағыты: бұрандалар мен сомындарды босату немесе бұрап алу үшін айналу бағытының ауыстырып-қосқышын (5) онға тірелгенше басыңыз.
Ауыстырып-коскышты (2) "Бүрғылау" белгісіне жылжытыңыз.
Соккымен бурғылау
Ауыстырып-коскышты (2) "Соккымен бурғылау" белгісіне жылжытыңыз.
Ауыстырып-коскыш (2) тіреліп, козғалтқыш жұмыс істеп түрганда да қолданылуы мүмкін.
Косу/өшіру
Электр құралды қосу үшін қосқышты/өшіргішті (4) басып тұрыңыз.
Басылған ажыратқышты (4) бекіту үшін бекіту түймесін (3) басыңыз.
Электр куралын өшіру үшін, ажыратқышты (4) жіберіңіз немесе бекіту туймесімен (3) құлыптанған болса, ажыратқышты (4) қысқа уақыт басып жіберіңіз.
Айналымдар/кағу санын реттеу
Ажыраткышты (4) басу күшін взгерте отырып, косылған электр күралының айналымдар/қағулар санын біртіндеп реттеуге болады.
Ажыраткышты (4) жай басу төмен айналымдар/қағулар санын қосады. Басу күшейсе айналымдар/қағулар саны көбейеді.
▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Электр құралын сомын/бурандаға тек өшірілген күйде салыңыз. Айналып жатқан жұмыс құралдары сырғып кетуі мүмкін.
Электр күралмен узак жұмыс істегеннен кейін салқындату үшін 3 минутқа ең жоғары айналымдар санына қосу керек.
Плиткаларды бурғылау үшін ауыстырып-қосқышты (2)
"Бурғылау" белгісіне орнатыңыз. Плитканы тесіп әткеннен соң аустырып-аустырып қосышты „перфоратормен буғағылау“белгісіне өткізіп сокқымен істеңіз.
Бетон, тас және құрылыста қатты метал бұрғысын пайдаланыңыз.
Металда бүрғылау үшін жоғары сапалы, тез кесетін болаттан жасалған мүлтіксіз, өткірленген бүрғыларды пайдаланыңыз. Bosch керек-жарактары бағдарламасы тиісті сапаға кепілдік береді.
Бүрғы өткірлеу құралымен (керек-жарак) 2,5–10 мм диаметрлік спиральді бүрғыны өткірлеуге болады.
Техникалық күтім және қызмет
Кызмет көрсету және тазалау
Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Жаксы әрі сенімді жумыс істеу үшін электр куралы мен желдеткіш тесікті таза устаңыз.
Егер байланыс сымын алмастыру кажет болса, кауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.
Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура кездерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.
Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті.
Өнімдер туралы акпарат міндетті түрде тізімі ⌅ Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.
Егер түтынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бул туралы ақпарат берілуі тиіс.
Өнімдерді сату процесінің аасында төмендегі қауіпсіздік талаптары орындалуы тиіс:
– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туRALЫ ақпаратты сатып алушыға беруге міндетті;
- Ідентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міңдетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.
Тутынушыға қызмет көрсету және пайдалану кеңестері
Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер теменdegі мекенжай бойынша
102 | Română
колжетімді: www.bosch-pt.com
Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.
Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.
Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелігенгөнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
Қазақстан
Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:
"Роберт Бош" (Robert Bosch) ЖШС
Алматы к.,
Казакстан Республикасы
050012
Муратбаев к., 180 уй
"Гермес" БО, 7 кабат
Тел.: +7 (727) 331 31 00
Факс: +7 (727) 233 07 87
E-Mail: ptka@bosch.com
Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз
Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкқан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:
- механикалык закымдардың жоктығы;
– пайдалану бойынша нускаулык талаптарының бузылу белгілерінің жоктығы;
– пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі; - біліксіз жәндеу белгілерінің жоктығы.
Кепілдік төмендегі жағдайларда қолданылмайды:
– форс-мажор жағдайларына байланысты кез келген сынықтар;
- барлык электр куралдарындағыдай электр куралының қалыпты тозуы.
Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін
кыскартатын қалыпты тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:
- табифи тозу (ресурстың толық пайдаланылуы);
– қате орнату, рүксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;
– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен туйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)
Кәдеге жарату
Электр куралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуға апару қажет.
Электр куралдарды уй кокысына тастамаңыз!
Тек қана ЕО елдері үшін:
Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.
Кате жолмен кадеге жаратылған ескі электрлік және электрондық кұрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.
