| Produkta veids | Triecienurbis |
| Zīmols | Bosch |
| Modelis | GSB 600 Professional |
| Nominālā patērētā jauda | 600 W |
| Noderīgā jauda | 300 W |
| Tukšgaitas apgriezieni | 0 – 3 000 apgr./min |
| Tukšgaitas triecienu frekvence | 0 – 48 000 min⁻¹ |
| Nominālais griezes moments | 1,4 Nm |
| Apgriežamība | Jā (pa labi/pa kreisi) |
| Vārpstas kols | 43 mm |
| Maksimālais urbšanas diametrs (betons) | 13 mm |
| Maksimālais urbšanas diametrs (mūris) | 13 mm |
| Maksimālais urbšanas diametrs (tērauds) | 10 mm |
| Maksimālais urbšanas diametrs (koks) | 25 mm |
| Patronas saspiešanas diapazons | 1,5 – 13 mm |
| Svars (atbilstoši EPTA) | 1,7 kg |
| Aizsardzības klase | II klase (dubultā izolācija) |
| Barošana | Tīkls, 230 V (mainīgs atkarībā no valsts) |
| Patronas tips | Atslēgas patrona |
| Papildu rokturis | Regulējams 12 pozīcijās |
| Dziļuma ierobežotājs | Jā, regulējams |
| Skaņas spiediena līmenis | 99 dB(A) (nenoteiktība K=5 dB) |
| Skaņas jaudas līmenis | 107 dB(A) |
| Vibrācija (metāla urbšana) | 5,2 m/s² (K=1,5 m/s²) |
| Vibrācija (betona urbšana ar triecienu) | 25,3 m/s² (K=1,5 m/s²) |
Bieži uzdotie jautājumi - GSB 600 Professional BOSCH
Lietotāju jautājumi par GSB 600 Professional BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Elektriskā urbjmašīna PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GSB 600 Professional - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GSB 600 Professional zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA GSB 600 Professional BOSCH

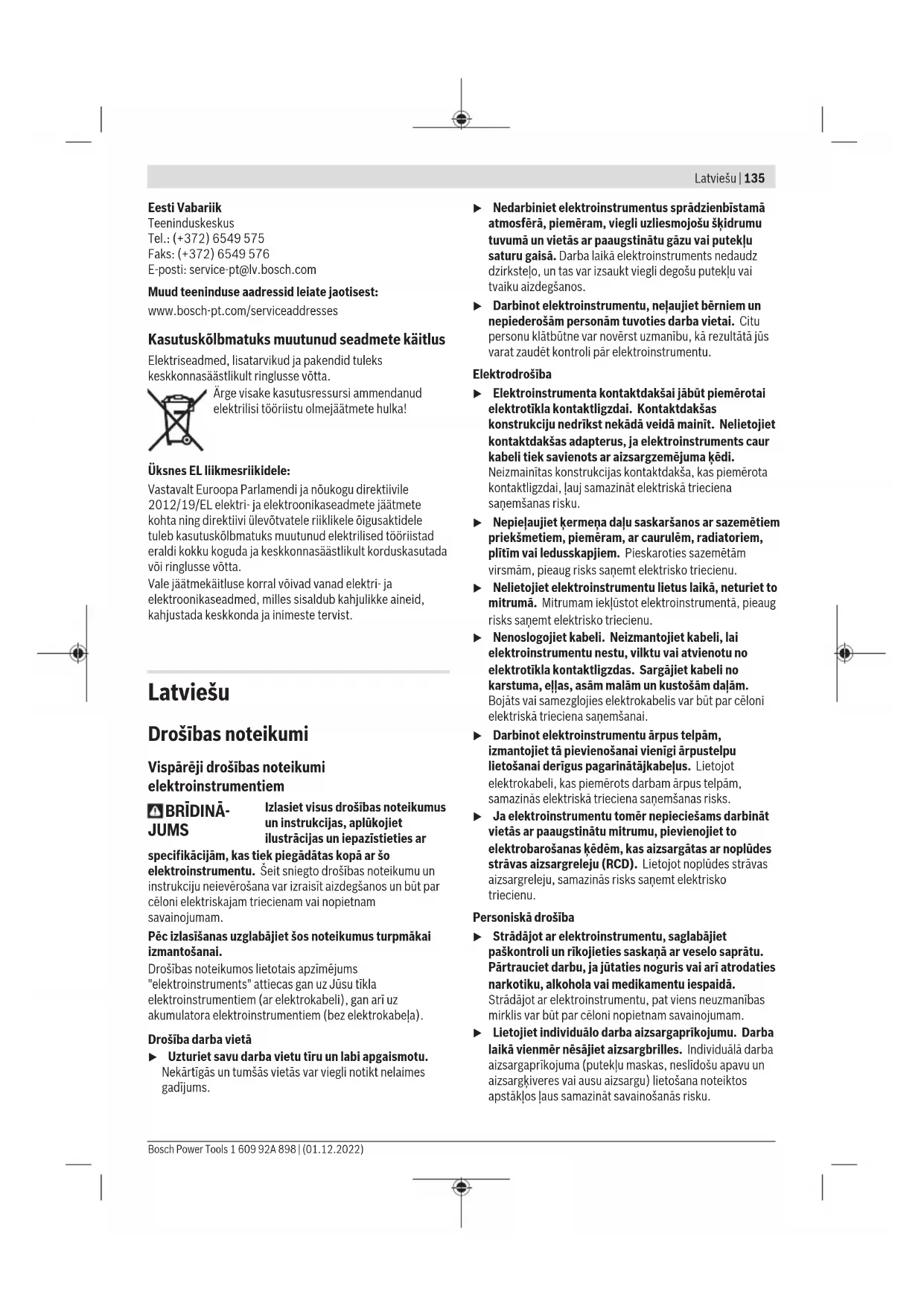

Latviešu .... Lappuse 135
Vispārēji drošības noteikumi elektroinstrumentiem
BRÍDINÁ-JUMS
Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar
specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Drošibas noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena sanemšanas risku.
Nepieļaujiet kermana daļu saskašanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļustot elektroinstrumentā, pieaug risks sanemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eljas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecīenu.
Personiskā drošība
Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojeties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā.
Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstāklos laus samazināt savainošanās risku.
136 | Latviešu
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rikus vai atslėgas. Regulējošais riks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustigajās daļās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalaujieties uz iemanâm, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.
▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu.
Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palidzïbu nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bīstams lietošanai un to nepieciešams remontët.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušas ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas
Saudziga apiešanās un darbs ar elektroinstrumentiem
varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griežējinstrumentiem, lauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ŋnemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brīvas no eljas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rikoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības limeni.
Drošības noteikumi urbjmašinām
Drošības noteikumi visu veidu darbībām
▶ Triecienurbšanas laikā nēsājiet ausu aizsargus.
Trokšņa iedarbība var izraisīt dzirdes zaudēšanu.
▶ Lietojiet papildrokturi(-us). Kontroles zaudēšana var klūt par cēloni savainojumiem.
▶ Turiet elektroinstrumentu aiz izolētajām noturvirsmām, veicot darbības, kuru laikā griešanas piederums vai stiprinošie elementi var skart slēptus elektriskos vadus vai paša instrumenta elektrokabeli. Griešanas piederumam vai stiprinošajiem elementiem skarot spriegumnesošus vadus, spriegums var nonākt arī uz elektroinstrumenta nenosegtajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
Drošibas noteikumi, lietojot garus urbjus
Nekad nepārsniedziet urbim norādīto maksimālo griešanās ātrumu. Pie lielākām ātruma vērtībām, rotējot brīvi, bez saskaršanās ar apstrādājamo priekšmetu, urbis var saliekties, savainojot lietotāju.
Vienmër uzsäciet urbšanu ar nelielu ätrumu, kontaktëjot urbja smaili ar apsträdajamo priekšmetu. Pie lieläkäm ätruma vërtibâm, rotëjot brivi, bez saskaršanäs ar apsträdajamo priekšmetu, urbis var saliekties, savainojot lietotäju.
Izdariet uz urbi spiedienu vienīgi virzienā, kas sakrit ar urbja garenisko asi, un neizdariet uz urbi pārāk stipru spiedienu.Urbis var saliekties vai salūzt, izraisot kontroles zaudēšanu pār darba procesu un savainojot lietotāju.
Papildu drošības noteikumi
Nekavëjoties izslëdziet elektroinstrumentu, ja iestrëgst tajä iestiprinätais darbinstruments. Esiet gatavs augstam reaktivajam griezes momentam, kas var iedarboties uz Jüsu rokäm un izraisit atsitienu.
Darbinstruments var iestrēgt, ja elektroinstruments tiek pārslogots vai arī darbinstruments apstrādājamajā priekšmetā tiek saškiebts.
▶ Stingri turiet elektroinstrumentu. Pieskrūvējot un atskrūvējot skrūves, var īslaicīgi rasties liels reaktīvais griezes moments.
▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā ari strādājošā persona var sanemt elektrisko triecienu.
Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnigi apstājies. Kustibā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
Izstrādājuma un tā funkciju apraksts
Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Nemiet vērā attēlus lietošanas pamācības sākuma daļā.
Paredzētais pielietojums
Elektroinstruments ir paredzëts triecienurbšanai kieğelos, betonā un akmenī, kā arī urbšanai kokā, metālā, keramikā un plastmasā. Instrumenti ar elektronisko gaitas regulēšanu un griešanās virziena pārslēgšanu ir piemēroti arī skrūvēšanai un vītņu griešanai.
Attēlotās sastāvdaļas
Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.
(1) Zobaploces urbjpatrona
(2) Urbšanas/triecienurbšanas pārslēdzējs
(3) Ieslēdzēja/izslēdzēja fiksēšanas poga
(4) leslēdzējs/izslēdzējs
(5) Griešanās virziena pārslēdzējs
(6) Papildrokturis (ar izolētu noturvirsmu)
(7) Dziluma ierobežotājs
(8) Rokturis (ar izolētu noturvirsmu)
(9) Urbjpatronas atslēga
(10) Skrūvgrieža uzgalis ^a)
(11) Universālais uzgaļu turētājs ^a)
a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie dati
| Triecienurbjmašina GSB 600 | ||
| Izstrādājuma numurs | 3 601 AA0 3.. | |
| Nominālā ieejas jauda W 600 | ||
| Izejas jauda W 300 | ||
| Apgriezienu skaits brīvgaitā min | -1 | 0-3000 |
| Triecienu biežums argriešanās ātrumu brīvgaitā | min^-1 | 0-48000 |
| Nominālais griezes moments Nm 1,4 | ||
| Griešanās virziena pa labi/pakreisi regulēšana | ● | |
| Darbvārpstas aptveres diametrs | mm 43 | |
| Maks. urbuma ∅ | ||
| - Betonā mm 13 | ||
| - Mūrī mm 13 | ||
| - Tēraudā mm 10 | ||
| - Kokā mm 25 | ||
| Urbjpatronas iespīlēšanas diapazons | mm 1,5-13 | |
| Svars atbilstīgiEPTA-Procedure 01:2014 | kg 1,7 | |
| Elektroaizsardzības klase | ☐/II | |
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atškirties.
Informācija par troksni un vibrāciju
Trokšna emisijas vērtibas ir noteiktas atbilstīgi standartam EN 62841-2-1.
Elektroinstrumenta radītā trokšņa A-izsvarotās tipiskās vērtības ir šādas: skaņas spiediena līmenis 99 dB(A) un akustiskās jaudas līmenis 107 dB(A). Mērījuma nenoteiktība K = 5 dB.
Lietojiet dzirdes aizsargierices!
Kopējā vibrācijas paātrinājuma vērtība aₙ (vektoru summa tris virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi standartam EN 62841-2-1, kā ir norādīts tālāk:
Urbšana metālā: a_n=5,2 m/s^2 , K=1,5 m/ s^2
Triecienurbšana betonā: a_h = 25,3 m/s^2 , K = 1,5 m/s ^2 .
Šajā pamācībā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā
138 | Latviešu
noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit norādītais svārstību limenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību limenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.
Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.
Montāža
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.
Papildrokturis (attëls A)
▶ Lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostiprināts papildrokturis (6).
Lai darba laikā varētu droši stāvēt un strādāt bez priekšlaicīga noguruma, papildrokturi (6) var nostiprināt 12 dažādos stāvoklos.
Atskrūvējiet papildroktura (6) apakšējo daļu, griežot to virzienā ①, un tad pabīdiet papildrokturi (6) uz priekšu tik daudz, lai to varētu pagriezt vēlamajā stāvoklī. Pēc tam no jauna pavelciet papildrokturi (6) atpakaļ un tad no jauna stingri pieskrūvējiet tā apakšējo daļu, griežot to virzienā ②.
Urbšanas dziluma iestatīšana (attēls A)
Izmantojot urbšanas dziluma ierobežotāju (7), var iestatit vēlamo urbšanas dzilumu X.
Atskrūvējiet papildroktura (6) apakšējo posmu, griežot to pretēji pulksteņa rādītāju kustības virzienam, un tad ievietojiet papildrokturi urbšanas dziluma ierobežotāju (7). Pavelciet dziluma ierobežotāju (7) uz priekšu tik daudz, lai attālums starp urbja smaili un dziluma ierobežotāja (7) galu atbilstu vēlamajam urbšanas dzilumam X.
Pēc tam no jauna stingri pieskrūvējiet papildroktura (6) apakšējo posmu, griežot to pulksteņa rāditāju kustības virzienā.
Dziłuma ierobeżotāja (7) rievojumam jābūt vērstam augšup.
Darbinstrumenta nomaina
▶ Nomainot darbinstrumentu, uzvelciet aizsargcimdus. Ilgstoši strādājot ar instrumentu, urbjpatrona var stipri sakarst.
Zobaploces urbjpatrona (attëls B)
Griežot zobaploces urbjpatronas (1) aploci, atveriet urbjpatronu tik daudz, lai tajā varētu ievietot darbinstrumenta kātu. levietojiet darbinstrumentu urbjpatronā.
Stingri iestipriniet darbinstrumentu, pärmainus ievietojot urbjpatronas atslęgu (9) šim nolūkam paredzētajos zobaploces urbjpatronas (1) atvērumos un ar tās palīdzību griežot urbjpatronas aploci.
Darbinstrumenti skrūvēšanai (attēls C)
Iestiprinot skrūvgrieža uzgaļus (10), vienmēr lietojiet universālo uzgaļu turētāju (11). Izvēlieties tikai tādus skrūvgrieža uzgaļus, kas ir piemēroti ieskrūvējamo skrūvju galvām.
Veicot skrūvēšanu, vienmēr pārvietojiet pārslēdzēju „Urbšana/Triecienurbšana“ (2) pret apzīmējumu „Urbšana“.
Puteklu un skaidu uzsūkšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škīrņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.
Atsevišku materiālu puteklj, piemēram, puteklj, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drikst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.
- Darba vietai jābūt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Urbjpatronas nomaiņa
Ja elektroinstruments nav aprikots ar urbšanas darbvärpstas fiksēšanas mehänismu, urbjpatrona ir jānomaina Bosch pilnvarotā elektroinstrumentu remontdarbnīcā.
Urbjpatrona ir stingri jäpievelk ar pievilkšanas griezes momentu aptuveni 30 - 35 Nm.
Lietošana
Uzsākot lietošanu
Nodrošiniet pareiza elektrotikla sprieguma padevi! Elektrobarošanas avota spriegumam jäatbilst vērtibai, kas ir norādīta uz elektroinstrumenta markējuma plāksnītes.
Griešanās virziena izvēle (attēls D - E)
▶ Pārvietojiet griešanās virziena pārslēdzēju (5) vienīgi laikā, kad elektroinstruments nedarbojas.
Ar griešanās virziena pārslēdzēju (5) var mainīt elektroinstrumenta griešanās virzienu. Ja ir nospiests ieslēdzējs (4), tas nav iespējams.
Griešanās virziens pa labi: veidojot urbumus un ieskrūvējot skruves, pārvietojiet griešanās virziena pārslēdzēju (5) līdz galam pa kreisi.
Griešanās virziens pa kreisi: izskrūvējot vai atskrūvējot skrūves un noskrūvējot uzgriežņus, pārvietojiet griešanās virziena pārslēdzēju (5) līdz galam pa labi.
Darba režima izvěle
Urbšana un skrūvēšana
Pārvietojiet pārslēdzēju (2) pret apzīmējumu „Urbšana“.
Triecienurbšana
Pārvietojiet pārslēdzēju (2) pret apzīmējumu „Triecienurbšana“.
Pārslēdzējs (2) droši fiksējas izvēlētajā stāvoklī, un to var pārslēgt ari elektroinstrumenta darbības laikā.
leslēgšana un izslēgšana
Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (4) un turiet to nospiestu.
Lai nostiprinātu ieslēgtā stāvoklī nospiesto ieslēdzēju (4), nospiediet ieslēdzēja fiksēšanas taustiņu (3).
Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju (4) vai arī, ja tas ir nostiprināts, nospiežot ieslēdzēja fiksēšanas taustinu (3), īslaicīgi nospiediet un atlaidiet ieslēdzēju (4).
Griešanās ātruma/triecienu biežuma regulēšana
leslēgta elektroinstrumenta griešanās ātrumu / triecīenu biežumu var bezpakāpju veidā regulēt, mainot spiedienu uz ieslēdzēja (4) taustīņu.
Viegls spiediens uz ieslēdzēja (4) taustiņu atbilst nelielam griešanās ātrumam / triecienu biežumam. Pieaugot spiedienam uz ieslēdzēja taustiņu, pieaug arī griešanās ātrums / triecienu biežums.
Norādījumi darbam
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
- Kontaktëjiet darbinstrumentu ar uzgriezni vai skrūvi tikai laikā, kad elektroinstruments ir izslëgts. Rotëjošs darbinstruments var noslidët no skrūves galvas.
Pēc ilgākas darbības ar nelielu griešanās ātrumu elektroinstruments ir aptuveni 3 minūtes jāatdzesē, darbinot to brīvgaitā ar maksimālo griešanās ātrumu.
Lai urbtu flizes, pārvietojiet pārslēdzēju (2) pret apzīmējumu „Urbšana“. Urbim izklūstot cauri flizei, pārvietojiet pārslēdzēju pret apzīmējumu „Triecienurbšana“ un turpiniet darbu triecienurbšanas režīmā.
Apstrādājot betonu, akmeni un mūri, lietojiet cietmetāla urbjus.
Metāla urbšanai lietojiet tikai nevainojami asus ātrgriezēja tērauda (HSS=high-speed steel) urbjus. Vēlamā kvalitāte tiek garantēta, iegādājoties urbjus no Bosch piederumu programmas.
Lietojot urbju asināšanas ierīci (papildpiederums) var bez pūlēm uzasināt spirālurbjus ar diametru 2,5–10 mm.
Apkalpošana un apkope
Apkalpošana un tirišana
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.
Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:
www.bosch-pt.com
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!
Tikai EK valstim.
Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.
