| Typ výrobku | Příklepová vrtačka |
| Značka | Bosch |
| Model | GSB 600 Professional |
| Jmenovitý příkon | 600 W |
| Výkon | 300 W |
| Otáčky naprázdno | 0 – 3 000 ot/min |
| Frekvence příklepu naprázdno | 0 – 48 000 min⁻¹ |
| Jmenovitý krouticí moment | 1,4 Nm |
| Změna směru otáčení | Ano (vpravo/vlevo) |
| Krček vřetena | 43 mm |
| Max. průměr vrtání (beton) | 13 mm |
| Max. průměr vrtání (zdivo) | 13 mm |
| Max. průměr vrtání (ocel) | 10 mm |
| Max. průměr vrtání (dřevo) | 25 mm |
| Rozsah upínání sklíčidla | 1,5 – 13 mm |
| Hmotnost (dle EPTA) | 1,7 kg |
| Stupeň krytí | Třída II (dvojitá izolace) |
| Napájení | Síťové, 230 V (liší se podle země) |
| Typ sklíčidla | Klíčové sklíčidlo |
| Přídavná rukojeť | Nastavitelná ve 12 polohách |
| Hloubkový doraz | Ano, nastavitelný |
| Hladina akustického tlaku | 99 dB(A) (nejistota K=5 dB) |
| Hladina akustického výkonu | 107 dB(A) |
| Vibrace (vrtání kovu) | 5,2 m/s² (K=1,5 m/s²) |
| Vibrace (příklepové vrtání betonu) | 25,3 m/s² (K=1,5 m/s²) |
Často kladené otázky - GSB 600 Professional BOSCH
Dotazy uživatelů ohledně GSB 600 Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Elektrická vrtačka ve formátu PDF zdarma! Najděte svůj návod GSB 600 Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GSB 600 Professional značky BOSCH.
NÁVOD K OBSLUZE GSB 600 Professional BOSCH
cs Původní návod k použivání
sk Póvodný návod na použitie

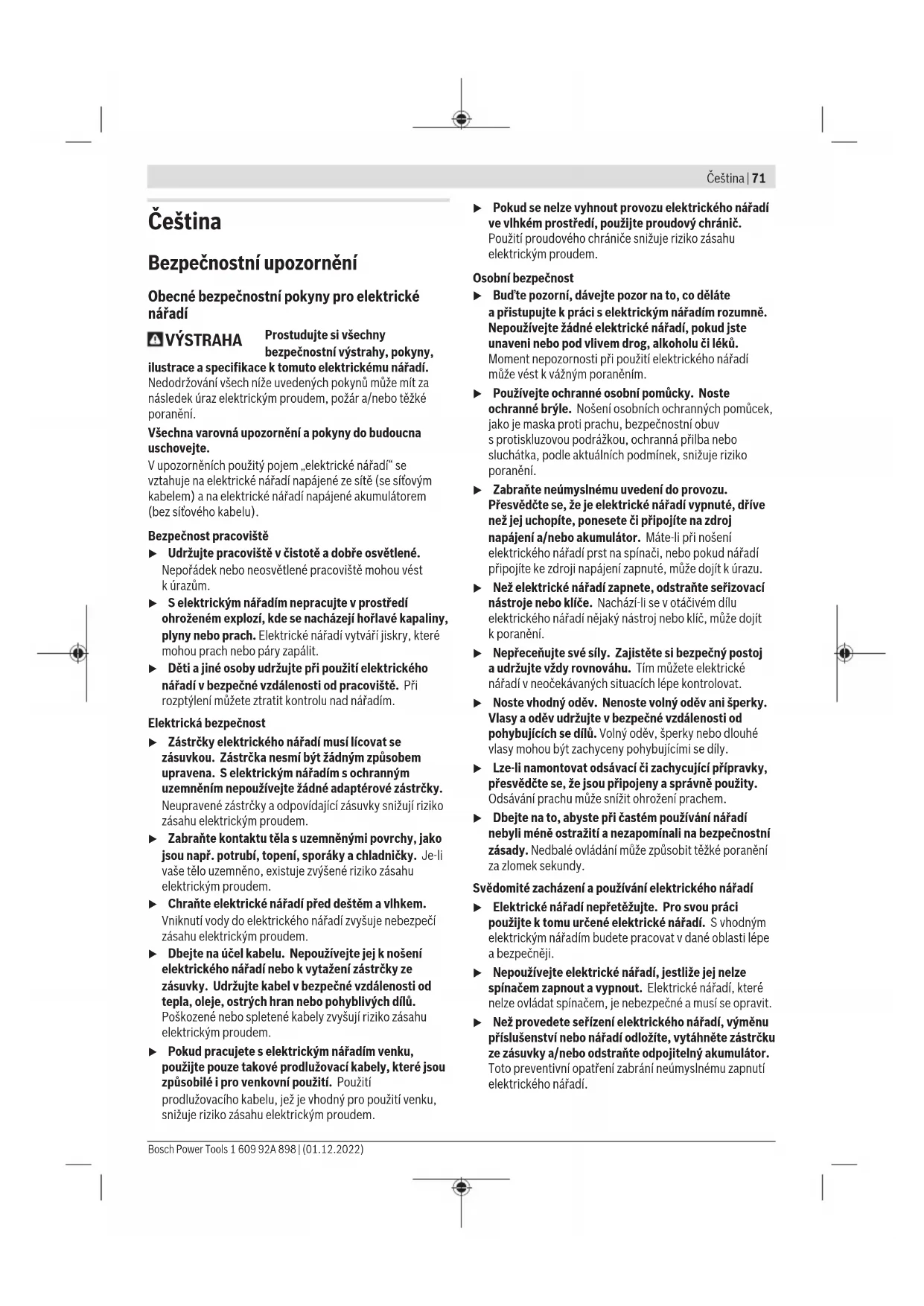

Čeština.... Stránka 71
Bezpečnostní upozornění
Obecné bezpečnostní pokyny pro elektrické nářadí
VÝSTRAHA
Prostudujte si všechny
bezpečnostní výstrahy, pokyny,
ilustrace a specifikace k tomuto elektrickému nářadí.
Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené.
Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
72 | Čeština
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpříčují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Bezpečnostní varování pro vrtačky
Bezpečnostní pokyny pro všechny operace
Při vrtání s příklepem noste chrániče sluchu. Vystavení hluku může způsobit ztrátu sluchu.
▶ Používejte pomocnou rukojeť/pomocné rukojeti.
Ztráta kontroly může způsobit zranění.
▶ Provádíte-li operaci, při které se může obráběcí příslušenství nebo spojovací materiál dostat do kontaktu se skrytou elektroinstalací nebo vlastním napájecím kabelem, držte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství nebo spojovací materiál, které se dostane do kontaktu s vodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud a způsobit úraz obsluhy.
Bezpečností pokyny pro použití dlouhých vrtáků
Nikdy nepracujte pri rychlosti vyšší, než je maximální jmenovitá rychlost vrtáku. Pri vyšších rychlostech může dojít k ohnutí vrtáku, který se otáčí volně bez kontaktu s obrobkem, a k následnému zranění.
Vždy začinejte vrtat při nižších rychlostech a hrot vrtáku držte v kontaktu s obrobkem. Při vyšších rychlostech může dojít k ohnutí vrtáku, který se otáčí volně bez kontaktu s obrobkem, a k následnému zranění.
▶ Tlak vyvíjejte pouze v rovině s vrtákem a používejte přiměřenou sílu. Může dojít k ohnutí vrtáku a jeho zlomení nebo ke ztrátě kontroly a k následnému zranění.
Dodatečné bezpečnostní pokyny
Když se nástroj zablokuje, elektronářadí ihned vypněte. Bud'te připraveni na velké reakční momenty, které způsobují zpětný ráz. Nástroj se zablokuje, když je elektrické nářadí přetížené nebo když se vzpríčí v obráběném materiálu.
Elektronářadí držte pevně. Při utahování a povolování šroubů mohou vzniknout vysoké reakční momenty.
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi v ruce.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit zásah elektrickým proudem.
▶ Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Řid'te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Elektrické nářadí je určené k vrtání s přiklepem do cihel, betonu a kamene a dále k vrtání do dřeva, kovu, keramiky a plastu. Nářadí s elektronickou regulací a chodem vpravo/ vlevo je vhodné také pro šroubování a řezání závitů.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje k vyobrazení elektrického nářadí na straně s obrázky.
(1) Ozubené sklíčidlo
(2) Přepínač „vrtání/vrtání s příklepem“
(3) Aretační tlačítko vypínače
(4) Vypínač
(5) Přepínač směru otáčení
(6) Přídavná rukojeť (izolovaná plocha pro uchopení)
(7) Hloubkový doraz
(8) Rukojeť (izolovaná plocha rukojeti)
(9) Klička sklíčidla
(10) Šroubovací bit ^a)
(11) Univerzální držák bitů ^a)
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Příklepová vrtačka GSB 600 | ||
| Číslo zboží | 3 601 AA0 3.. | |
| Jmenovitý příkon W 600 | ||
| Výstupní výkon W 300 | ||
| Otáčky naprázdno min | ^-1 | 0-3 000 |
| Počet příklepů při běhu naprázdno | min^-1 | 0-48 000 |
| Jmenovitý kroutící moment Nm 1,4 | ||
| Chod vpravo/vlevo ● | ||
| Průměr krku vřetena mm 43 | ||
| Max. ∅ vrtání | ||
| – beton mm 13 | ||
| – zdivo mm 13 | ||
| – ocel mm 10 | ||
| – dřevo mm 25 | ||
| Rozsah upnutí sklíčidla mm 1,5-13 | ||
| Hmotnost podle EPTA-Procedure 01:2014 | kg 1,7 | |
| Třída ochrany | ☐/II | |
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a u specifických provedení pro příslušné země se mohou tyto údaje lišit.
Informace o hluku a vibracích
Hodnoty hlučnosti zjištěné podle EN 62841-2-1. Hladina hluku elektrického nářadí stanovená za použití váhového filtru A činí typicky: hladina akustického tlaku 99 dB(A); hladina akustického výkonu 107 dB(A). Nejistota K = 5 dB.
Noste chrániče sluchu!
Celkové hodnoty vibrací a, (součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-1:
Vrtání do kovu: a_n=5,2 m/s^2 , K=1,5 m/ s^2 ,
Vrtání s příklepem do betonu: a_h = 25,3 m/s^2 , K = 1,5 m/ s^2 .
Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.
Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Montáž
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Přídavná rukojeť (viz obrázek A)
▶ Elektrické nářadí používejte pouze s přídavnou rukojetí (6).
Přídavnou rukojeť (6) můžete nastavit do 12 poloh pro umožnění bezpečného pracovního postoje bez únavy. Otočte dolní část přídavné rukojeti (6) ve směru ① a posuňte přídavnou rukojeť (6) natolik dopředu, abyste ji mohli otočit do požadované polohy. Poté přídavnou rukojeť (6) zatáhněte zase zpátky a dolní část znovu utáhněte ve směru ②.
Nastavení hloubky vrtání (viz obrázek A)
Pomocí hloubkového dorazu (7) lze nastavit požadovanou hloubku vrtání X.
Otočte dolní část přídavné rukojeti (6) proti směru hodinových ručiček a nasadte hloubkový doraz (7).
Hloubkový doraz (7) vytáhněte natolik, aby vzdálenost mezi špičkou vrtáku a špičkou hloubkového dorazu (7) odpovídala požadované hloubce vrtání X.
Poté znovu utáhněte dolní část přídavné rukojeti (6) po směru hodinových ručiček.
Rýhování na hloubkovém dorazu (7) musí směřovat dolů.
Výměna nástroje
▶ Při výměně nástroje noste ochranné rukavice. Sklíčidlo se může při delší práci silně zahřát.
Ozubené sklíčidlo (viz obrázek B)
Otáčením otevřete ozubené sklíčidlo (1) tak, aby bylo možné nasadit nástroj. Nasad'te nástroj.
Nasad'te kličku sklíčidla (9) do příslušných otvorů v ozubeném sklíčidle (1) a nástroj stejnoměrně upněte.
Šroubovací nástroje (viz obrázek C)
Při použití šroubovacích bitů (10) byste měli vždy používat univerzální držák bitů (11). Použijte pouze šroubovací bity odpovídající hlavě šroubu.
Při šroubování nastavte přepínač „vrtání / vrtání s příklepem“ (2) vždy na symbol „vrtání“.
Odsávání prachu/třísek
Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem či vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob.
74 | Čeština
Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.
- Zajistěte dobré větrání pracoviště.
- Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.
Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.
▶ Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.
Výměna sklíčidla
U elektrického nářadí bez aretace vrtacího vřetena musí sklíčidlo vyměnit autorizovaný servis pro elektrické nářadí Bosch.
Sklíčidlo se musí utáhnout utahovacím momentem cca 30 – 35 Nm.
Provoz
Uvedení do provozu
▶ Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí.
Nastavení směru otáčení (viz obrázek D - E)
▶ Přepínač směru otáčení (5) používejte pouze tehdy, když je elektronářadí zastavené.
Pomocí přepínače směru otáčení (5) můžete změnit směr otáčení elektronářadí. Při stisknutém vypínači (4) to ale není možné.
Chod vpravo: Pro vrtání a zašroubování šroubů stiskněte přepínač směru otáčení (5) až nadoraz doleva.
Chod vlevo: Pro povolování, resp. vyšroubování šroubů a matic stiskněte přepínač směru otáčení (5) až na doraz doprava.
Nastavení druhu provozu
Vrtání a šroubování
Nastavte přepínač (2) na symbol „vrtání“.
Vrtání s příklepem
Nastavte přepínač (2) na symbol „vrtání s přiklepem“.
Přepínač (2) citelně zaskočí a lze ho ovládat i při běžícím motoru.
Zapnutí a vypnutí
Pro zapnutí elektronářadí stiskněte vypínač (4) a držte ho stisknutý.
Pro zajištění stisknutého vypínače (4) stiskněte aretační tlačítko (3).
Pro vypnutí elektrického nářadí uvolněte vypínač (4), resp. pokud je zaaretovaný aretačním tlačítkem (3), krátce stiskněte vypínač (4) a pak ho uvolněte.
Nastavení otáček/příklepů
Otáčky/příklepy zapnutého elektrického nářadí můžete plynule regulovat tím, jak moc stisknete vypínač (4).
Mírným stisknutím vypínače (4) dosáhnete nízkých otáček/příklepů. S přibývajícím tlakem se otáčky/příklepy zvyšují.
Pracovní pokyny
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Elektronářadí nasazujte na matici/šroub pouze vypnuté. Otáčející se nástroje mohou sklouznout.
Po delší práci s nízkými otáčkami byste měli elektrické nářadí kvůli ochlazení nechat cca 3 minuty běžet naprázdno s maximálními otáčkami.
Pro vrtání do dlaždice nastavte přepínač (2) na symbol „vrtání“. Po provrtání dlaždice nastavte přepínač na symbol „přiklepové vrtání“ a pracujte s přiklepem.
Při práci v betonu, kamení a zdivu použijte vrtáky z tvrdokovu.
Při vrtání do kovu používejte pouze bezvadné, ostré vrtáky HSS (HSS = vysoce výkonná rychlořezná ocel). Odpovídající kvalitu zaručuje program příslušenství Bosch.
Pomocí ostřiče vrtáků (příslušenství) můžete snadno ostřit spirálové vrtáky o průměru 2,5–10 mm.
Údržba a servis
Údržba a čištění
▶ Pred každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho
stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Elektronářadí, příslušenství a obaly odevzdejte k ekologické recyklaci.
Elektronářadí nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a její realizace v národních zákonech se již nepoužitelné elektronářadí musí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
Slovenčina
Bezpečnost na pracovisku
Bezpečnost na pracovisku
Starostlivé používanie elektrického náradia
Bezpečnostné výstrahy pre vítačky
Bezpečnostné výstrahy pre dlhé vrtáky
| Vecné číslo | 3 601 AA0 3.. |
Hodnoty emisií hluku zistené podl'a EN 62841-2-1.
Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky: úroveň akustického tlaku 99 dB(A); úroveň akustického výkonu 107 dB(A). Neistota K = 5 dB.
Noste prostriedky na ochranu sluchu!
Celkové hodnoty vibrácií a_h (súčet vektorov v troch smeroch) a neistota K zistená podl'a EN 62841-2-1:
Vrtanie do kovu: a_n=5,2 m/s^2,K=1,5 m/s^2 ,
Híbkový doraz (7) vytiahnite tak, aby vzdialenost medzi špičkou vrtáka a špičkou híbkového dorazu (7) zodpovedala želanej híbke vrtania X.
Nastavte prepínač (2) na symbol „Vítanie“.
Vrtanie s príklepom
Nastavte prepínač (2) na symbol „Príklepové vrtanie“.
Na zapnutie elektrického náradia stlačte vypínač (4) a držte ho stlačený.
Na zaistenie stlačeného vypínača (4) zatlačte zaistovacie tlačidlo (3).
Na vypnutie elektrického náradia uvol'nite vypínač (4), príp. ked' je zaistovacím tlačidlom (3) zaaretovaný, stlačte krátko vypínač (4) a potom ho uvol'nite.
Nevyhadzujte elektrické náradie do bežného odpadu z domácnosti!
