| Produkttyp | Slagborrmaskin |
| Märke | Bosch |
| Modell | GSB 600 Professional |
| Nominell ineffekt | 600 W |
| Avgångseffekt | 300 W |
| Tomgångsvarvtal | 0 – 3 000 varv/min |
| Tomgångsslagfrekvens | 0 – 48 000 min⁻¹ |
| Nominellt vridmoment | 1,4 Nm |
| Reversibilitet | Ja (höger/vänster) |
| Halsdiameter | 43 mm |
| Max. borrdiameter (betong) | 13 mm |
| Max. borrdiameter (murverk) | 13 mm |
| Max. borrdiameter (stål) | 10 mm |
| Max. borrdiameter (trä) | 25 mm |
| Spännområde för chuck | 1,5 – 13 mm |
| Vikt (enligt EPTA) | 1,7 kg |
| Skyddsklass | Klass II (dubbel isolering) |
| Strömförsörjning | Nätström, 230 V (varierar beroende på land) |
| Chucktyp | Nyckelchuck |
| Stödhandtag | Justerbar i 12 lägen |
| Djupanslag | Ja, justerbar |
| Ljudtrycksnivå | 99 dB(A) (osäkerhet K=5 dB) |
| Ljudeffektsnivå | 107 dB(A) |
| Vibration (borrning i metall) | 5,2 m/s² (K=1,5 m/s²) |
| Vibration (slagborrning i betong) | 25,3 m/s² (K=1,5 m/s²) |
Vanliga frågor - GSB 600 Professional BOSCH
Användarfrågor om GSB 600 Professional BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Elektrisk borrmaskin i PDF-format gratis! Hitta din manual GSB 600 Professional - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GSB 600 Professional av märket BOSCH.
BRUKSANVISNING GSB 600 Professional BOSCH

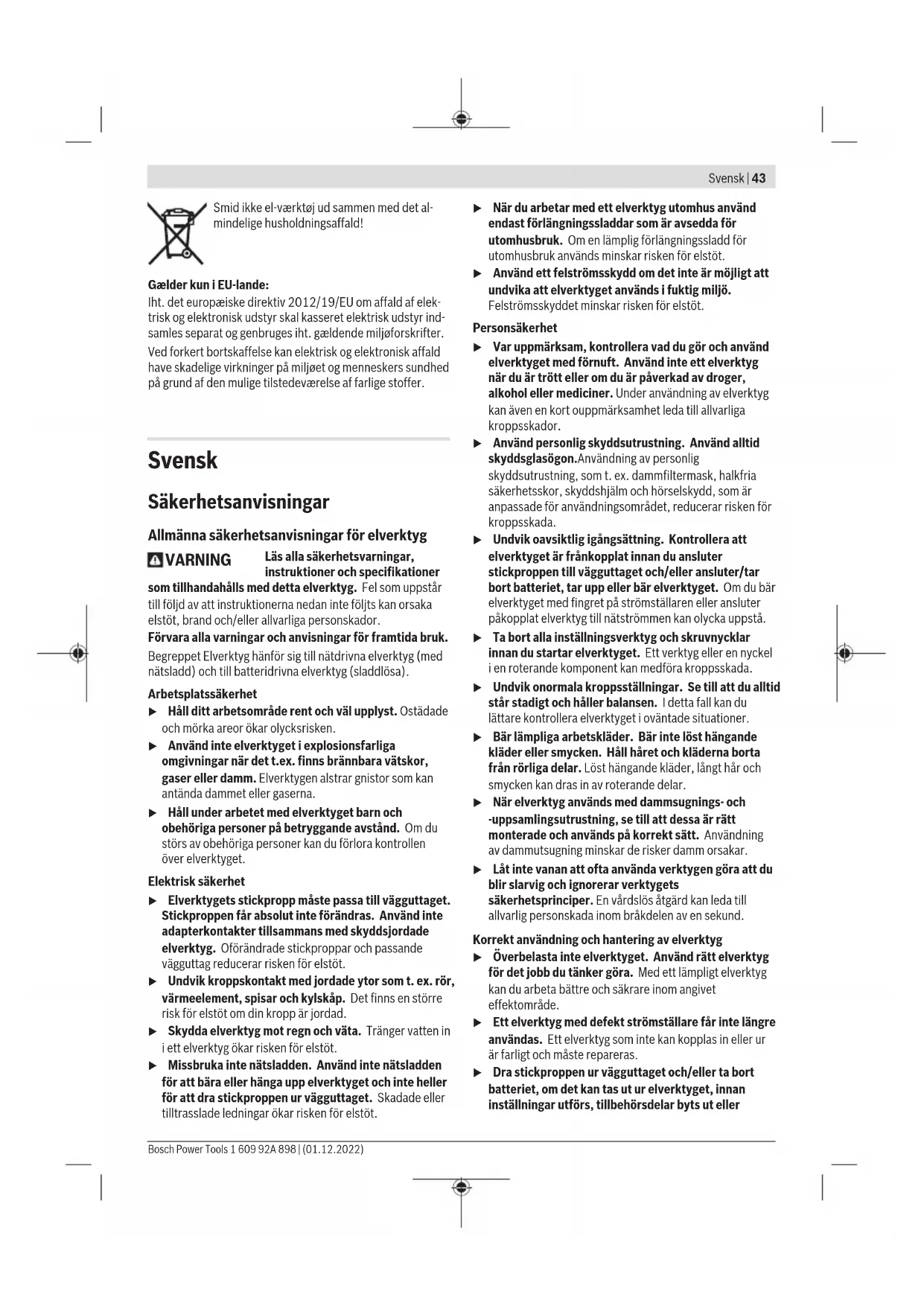

Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs alla säkerhetsvarningar, instruktioner och specifikationer
som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk.
Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
▶ Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö.
Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
- Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.
Korrekt användning och hantering av elverktyg
▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
- Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller
44 | Svensk
elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för borrmaskiner
Säkerhetsinstruktioner för alla användningar
Använd hörselskydd vid slagborrning. Exponering mot kraftigt buller kan leda till hörselskador.
Använd stödhandtaget/-en. Förlust av kontroll kan orsaka personskador.
Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören eller fästanordningen kan komma i kontakt med dolda kablar eller den egna elförsörjningskabel. Vid kontakt med en strömförande ledning kan skärtillbehören eller fästanordningen på verktyget som är strömförande ge operatören en elektrisk stöt.
Säkerhetsinstruktioner vid arbete med långa borrbits
Arbeta aldring vid högre varvtal än borrbitsens högsta tillåtna varvtal. Vid högre varvtal, kan borrbitsen böjas om det får rotera fritt utan kontakt med arbetsstycket, med personskador till följd.
Börja alltid borra med lågt varvtal och bitänden ska alltid ha kontakt med arbetsstycket. Vid högre varvtal, kan borrbitsen böjas om det får rotera fritt utan kontakt med arbetsstycket, med personskador till följd.
▶ Tryck endast i direkt linje med bitsen och applicera inte överdrivet tryck. Bits kan böjas vilket orsakar brott eller kontrollförlust, med personskador till följd.
Ytterligare säkerhetsanvisningar
Om insatsverktyget läser i arbetsstycket, slå från elverktyget. Var beredda på stora reaktionsmoment, som förorsakar ett backslag. Insatsverktyget läser i arbetsstycket när elverktyget överbelastas eller när det fastnar i arbetsstycket.
Håll i elverktyget väl. Vid åtdragning eller lossning av skruvar kan höga reaktionsmoment uppstå under korta ögonblick.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
Produkt- och prestandabeskrivning
Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för slagborrning i tegel, betong och sten, samt för borrning i trä, metall, keramik och plast. Enheter med elektronisk reglering och höger-/vänstergång lämpar sig också för skruvning och gångskärning.
Illustrerade komponenter
Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan.
(1) Kuggkranschuck
(2) Omkopplare "Borra/skruva"
(3) Spärrknapp för strömbrytare
(4) På-/av-strömbrytare
(5) Riktningsomkopplare
(6) Stödhandtag (isolerad greppyta)
(7) Djupanslag
(8) Handtag (isolerad gripyta)
(9) Borrchucknyckel
(10) Skruvbit ^a)
(11) Universalbithållare ^a)
a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tekniska data
| Slagborrmaskin GSB 600 | |
| Artikelnummer | 3 601 AA0 3.. |
| Nominell ingångseffekt W 600 | |
| Utgångseffekt W 300 | |
| Tomgångsvarvtal v/min 0-3000 | |
| Slagfrekvens vid tomgångsvarvtal | v/min 0-48000 |
| Nominellt vridmoment Nm 1,4 | |
| Höger-/vänstergång ● | |
| Spindeldiameter mm 43 | |
| Max. borr-∅ | |
| - Betong mm 13 | |
| - Murverk mm 13 | |
| - Stål mm 10 | |
| - Trä mm 25 | |
| Borrchuckspännområde | mm 1,5-13 |
| Vikt motsvarande EPTA-Procedure 01:2014 | kg 1,7 |
| Skyddsklass | ☐/II |
Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.
Buller-/vibrationsdata
Bullervärden beräknade enligt EN 62841-2-1.
Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 99 dB(A); bullernivå 107 dB(A). Osäkerhet K = 5 dB.
Bär hörselskydd!
Totala vibrationsvärden a_h (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 62841-2-1:
Borrning i metall: a_h = 5,2 m/s^2 , K = 1,5 m/s^2 ,
Slagborrning i betong: a_h = 25,3 m/s^2 , K = 1,5 m/ s^2 .
Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån.
Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden.
För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är
igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Montage
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Tilläggshandtag (se bild A)
▶ Använd endast elverktyget med tilläggshandtaget (6).
Du kan placera tilläggshandtaget (6) i 12 olika positioner för att få en säker och mindre uttröttande arbetsställning.
Vrid handtaget på tilläggshandtaget (6) i vridriktning ① och skjut tilläggshandtaget (6) så långt framåt tills du kan svänga den till önskad position. Därefter drar du tillbaka tilläggshandtaget (6) igen och vrider fast det nedre handtaget i vridriktning ② igen.
Ställa in borrdjupet (se bild A)
Med justeringsringen (7) kan önskat borrdjup X fastställas. Vrid det nedre handtaget på stödhandtaget (6) motsols och sätt in djupanslaget (7).
Dra ut djupanslaget (7) så att avståndet mellan borrspetsen och djupanslagets spets (7) motsvarar önskat borrdjup X. Dra därefter åt det nedre handtaget på stödhandtaget (6) medsols igen.
Den räfflade sidan av djupanslaget (7) måste peka neråt.
Verktygsbyte
▶ Bär skyddshandskar vid verktygsbyte. Borrchucken kan bli väldigt varm vid långa arbetsprocesser.
Öppna kuggkranschucken (1) genom att vrida tills verktyget kan sättas in. Sätt in verktyget.
Sätt in chucknyckeln (9) i hålen på kuggkranschucken (1) och spänn fast verktyget jämnt.
Skruvverktyg (se bild C)
Vid användning av skruvbits (10) bör man alltid använda en universalbitshållare (11). Använd endast skruvbits som passar till skruvhuvudet.
Ställ alltid omkopplaren "Borra/slagborra" (2) på symbolen "Borra" vid skruvning.
Damm-/spånutsugning
Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för
46 | Svensk
träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
- Se till att arbetsplatsen är väl ventilerad.
- Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.
Byta borrchuck
På elverktyg utan borrspindellåsning måste borrchucken bytas hos en auktoriserad serviceverkstad för Bosch-elverktyg.
Chicken måste dras åt med ett åtdragningsmoment på ca. 30 - 35 Nm.
Drift
Driftstart
- Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt.
Ställa in rotationsriktningen (se bild D - E)
- Aktivera rotationsriktningsomkopplaren (5) endast när elverktyget står stilla.
Med riktningsomkopplaren (5) kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/ Från (4) kan omkoppling inte ske.
Högergång: För att borra och skruva in skruvar skjuter du rotationsriktningsomkopplaren (5) till vänster ända till anslaget.
Vänstergång: För att lossa och skruva ut skruvar och muttrar trycks riktningsomkopplaren (5) åt höger mot anslaget.
Ställa in driftstyp
Borra och skruva
Ställ alltid omkopplaren (2) på symbolen "Borra".
Slagborrning
Ställ alltid omkopplaren (2) på symbolen "Slagborrning".
Omkopplaren (2) snäpper fast och kan också manövreras när motorn är igång.
In- och urkoppling
Tryck för start av elverktyget ned strömställaren Till/Från (4) och håll den nedtryckt.
För att fastställa den intryckta strömbrytaren, (4) tryck på spärrknappen (3).
För att stänga av elverktyget släpper du strömbrytaren (4), eller om den är låst med spärrknappen (3) trycker du kort på strömbrytaren (4) och släpper den sedan.
Ställ in varvtal/slagtal
Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned på-/avströmbrytaren (4).
Ett lätt tryck på på-/av-strömbrytaren (4) ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet/slagtalet.
Arbetsanvisningar
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Elverktyget ska vara avstängt när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort.
Efter en längre tids arbete med små varvtal bör du låta elverktyget rotera i 3 minuter vid maximalt varvtal och utan belastning.
För att borra i kakel, ställ omkopplaren (2) på symbolen "Borra". Efter att kakelplattan har borrats igenom, ställ omkopplaren på symbolen "Slagborrning" och arbeta med slag.
Vid arbete i betong, sten och murverk, använd hårdmetallborr.
Använd endast felfria, skarpa HSS-borr (HSS=high speed steel) vid borning i metall. Motsvarande kvalitet garanterar Bosch tillbehörsprogram.
Med borrsliparen (tillbehör) kan du skärpa spiralborr med en diameter på 2,5 till 10 mm utan problem.
Underhåll och service
Underhåll och rengöring
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.
Kundtjänst och applikationsrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:
www.bosch-pt.com
Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
Du hittar fler kontaktuppgifter till service här:
Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg bland hushållsavfallet!
Endast för EU-länder:
Enligt det europeiska direktivet 2012/19/EU om förbrukade elektriska och elektroniska apparater och dess omsättning i nationell rätt måste obrukbara elverktyg omhändertas separat och på ett miljövänligt sätt lämnas in för återvinning. Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
