| Вид на производ | Пробивна дупчалка |
| Марка | Bosch |
| Модел | GSB 600 Professional |
| Номинална влезна моќност | 600 W |
| Излезна моќност | 300 W |
| Брзина без оптоварување | 0 – 3 000 вртежи/мин |
| Фреквенција на удар без оптоварување | 0 – 48 000 мин⁻¹ |
| Номинален вртежен момент | 1,4 Nm |
| Реверзибилност | Да (десно/лево) |
| Одвитка на вратило | 43 mm |
| Макс. дијаметар на дупчење (бетон) | 13 mm |
| Макс. дијаметар на дупчење (ѕидарија) | 13 mm |
| Макс. дијаметар на дупчење (челик) | 10 mm |
| Макс. дијаметар на дупчење (дрво) | 25 mm |
| Опсег на стегање на менгемето | 1,5 – 13 mm |
| Тежина (според EPTA) | 1,7 kg |
| Степен на заштита | Класа II (двојна изолација) |
| Напојување | Мрежа, 230 V (променлива во зависност од земјата) |
| Тип на менгеме | Менгеме со клуч |
| Дополнителна рачка | Прилагодлива на 12 позиции |
| Граничник за длабочина | Да, прилагодлив |
| Ниво на звучен притисок | 99 dB(A) (неизвесност K=5 dB) |
| Ниво на акустична моќност | 107 dB(A) |
| Вибрации (дупчење метал) | 5,2 m/s² (K=1,5 m/s²) |
| Вибрации (дупчење со удар бетон) | 25,3 m/s² (K=1,5 m/s²) |
Frequently Asked Questions - GSB 600 Professional BOSCH
Прашања на корисниците за GSB 600 Professional BOSCH
0 прашање за овој уред. Одговорете на оние што ги знаете или поставете свое.
Поставете ново прашање за овој уред
Преземете ги упатствата за вашиот Електрична дупчалка во PDF формат бесплатно! Пронајдете го вашиот прирачник GSB 600 Professional - BOSCH и земете го вашиот електронски уред назад во раце. На оваа страница се објавени сите документи потребни за користење на вашиот уред. GSB 600 Professional на марката BOSCH.
КОРИСНИЧКИ ПРИРАЧНИК GSB 600 Professional BOSCH
Македонски...... Страница 112
Srpski ...... Strana 117
Slovenščina ....Stran 122
Hrvatski ....Stranica 126

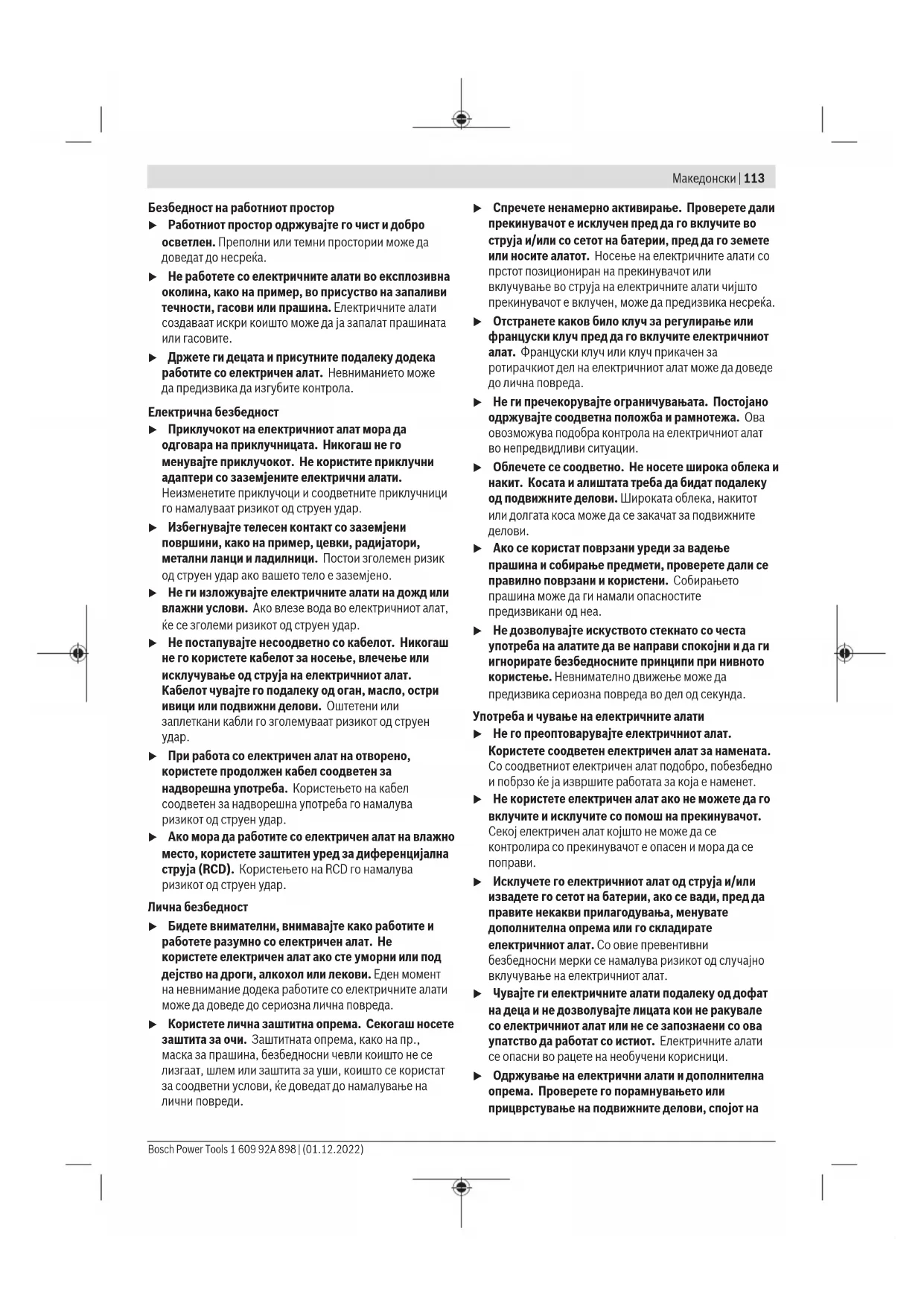

Безбедносни напомени
Општи предупредувања за безбедност за електрични алати
ПРЕДУ- ПРЕДУВАЊЕ
Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации приложени со
овој електричен алат. Непридржувањето до сите упатства приложени подолу може да доведе до струен удар, пожар и/или тешки повреди.
Зачувајте ги безбедносните предупредувања и упатства за користење и за во иднина.
Поимот „електричен алат“ во безбедносните предупредувања се однесува на електрични апарати што користат струја (кабелски) или апарати што користат батерии (акумулаторски).
Безбедност на работниот простор
Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да доведат до несреќа.
He работete со електричните алати во експлозивна околина, како на пример, во присуство на запаливи течности, гасови или прашина. Електричните алати создаваат искри коишто може да ја запалат прашината или гасовите.
▶ Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може да предизвика да изгубите контрола.
Електрична безбедност
▶ Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го менувајте приклучокот. Не користите приклучни адаптери со заземјените електрични алати.
Неизменетите приклучоци и соодветните приклучници го намалуваат ризикот од струен удар.
▶ Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори, метални ланци и ладилници. Постои зголемен ризик од струен удар ако вашето тело е заземјено.
▶ Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат, ќе се зголеми ризикот од струен удар.
He постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или ислучување од струја на електричниот алат. Кабелот чувајте го подалеку од орган, масло, остри ивици или подвижни делови. Оштетени или заплеткани кабли го зголемуваат ризикот од струен удар.
▶ При работа со електричен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел соодветен за надворешна употреба го намалува ризикот од струен удар.
Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар.
Лична безбедност
▶ Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не користете електричен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент на невнимание додека работите со електричните алати може да доведе до сериозна лична повреда.
▶ Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прашина, безбедносни чевли коишто не се лизгаат, шлем или заштита за уши, коишто се користат за соодветни услови, ќе доведат до намалување на лични повреди.
Спречете ненамерно активирање. Проверете дали прекинувачот е исключен пред да го включите во струја и/или со сетот на батерии, пред да го земете или носите алатот. Носење на електричните алати со прстот позициониран на прекинувачот или вклучување во струја на електричните алати чијшто прекинувачот е включен, може да предизвика несреќа.
Отстранете каков било клуч за регулирање или француски клуч пред да го включите електричниот алат. Француски клуч или клуч прикачен за ротирачкиот дел на електричниот алат може да доведе до лична повреда.
▶ Не ги пречекорувајте ограничувањата. Постојано одржувајте соодветна положба и рамнотежа. Ова овозможува подобра контрола на електричниот алат во непредвидливи ситуации.
▶ Облечете се соодветно. Не носете широка облека и накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови.
▶ Ако се користат поврзани уреди за вадење прашина и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прашина може да ги намали опасностите предизвикани од неа.
He дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при нивното користење. Невнимателно движење може да предизвика сериозна повреда во дел од секунда.
Употреба и чување на електричните алати
He го преоптоварувајте електричниот алат.
Користете соодветен електричен алат за намената.
Со соодветниот електричен алат подобро, побезбедно и побрзо єе ја извршите работата за која е наменет.
▶ Не користете електричен алат ако не можете да го включите и исключите со помош на прекинувачот.
Секој електричен алат којшто не може да се контролира со прекинувачот е опасен и мора да се поправи.
▶ Ислучете го електричниот алат од струја и/или извадете го сетот на батерии, ако се вади, пред да правите некакви прилагодувања, менувате дополнителна опрема или го складирате електричниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на електричниот алат.
Чувајте ги електричните алати подалеку од дофат на деца и не дозволувајте лицата кои не ракувале со електричниот алат или не се запознаени со ова упатство да работат со истиот. Електричните алати се опасни во рацете на необучени корисници.
▶ Одржување на електрични алати и дополнителна опрема. Проверете го порамнувањето или прицврстување на подвижните делови, спојот на
114 | Македонски
деловите и сите други услови што може негативно да влијаат врз функционирањето на електричниот алат. Ако е оштетен, однесете го електричниот алат на поправка пред да го користите. Многу несреći се предизвикани заради несоодветно одржување на електричните алати.
▶ Острете и чистете ги алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат.
▶ Електричниот алат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на електричниот алат за други намени може да доведе до опасни ситуации.
Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во непредвидливи ситуации.
Сервисирање
▶ Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се овозможува безбедно одржување на електричниот алат.
Безбедносни предупредувања за дупчалки
Безбедносни упатства за сите типови работа
▶ Носете штитници за уши кога извршувате ударно дупчење. Изложеноста на бучава може да предизвика губење на слухот.
▶ Користете ја(ги) дополнителната(ите) рачка(и).
Губење на контрола може да предизвика телесни повреди.
▶ Држете го електричниот алат за изолираната површина додека сечете за да не дојде во контакт со скриена жица или со неговиот кабел. Ако опремата за сечење или прицврствувачите дојде во допир со „жица под напон“, може да ги изложи металните делови на електричниот алат „под напон“ и операторот може да добие струен удар.
Безбедносни упатства при користење на долги бургии
▶ Никогаш не користете поголема брзина од максимальната означена брзина на бургијата. При поголема брзина, бургијата може да се искриви ако слободно ротира надвор од делот што се обработува, и да се повредите.
▶ Секогаш почнете го дупчењето со мала брзина, и врвот на бургијата да биде во допир со делот што се обработува. При поголема брзина, бургијата може да се искриви ако слободно ротира надвор од делот што се обработува, и да се повредите.
▶ Притиснете во директна линија со бургијата, и без прекумерен притисок. Бургијата може да се искриви и да се скрши, или да изгубите контрола и да се повредите.
Дополнителни безбедносни напомени
Доколку се блокира алатот што се вметнува, веднаш исключете го електричниот алатот. Бидете претпазливи со високите реакциски моменти, што може да предизвикаат повратен удар. Алатот што се вметнува се блокира, ако електричниот алат се преоптовари или се навали кон делот што се обработува.
Цврсто држете го електричниот апарат. При зацврстување и одвртување на шрафови може да настанат краткотрајни високи реактивни моменти.
▶ Зацврстете го парчето што се обработува. Доколку го зацврстите со уред за затегнување или менгеме, тогаш парчето што се обработува се држи поцврсто отколку со Вашата рака.
Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и струен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвивува оштетување и може да предизвика електричен удар.
Почекајте додека електричниот алат сосема не прекине со работа, пред да го тргнете настрана. Алатот што се вметнува може да се блокира и да доведе до губење контрола над уредот.
Опис на производот и перформансите
Прочитајте ги сите безбедносни напомени и упатства. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди.
Внимавајте на сликите во предниот дел на упатството за користење.
Употреба со соодветна намена
Електричниот алат е наменет за ударно дупчење во цигли, бетон и камен, како и за дупчење во дрво, метал, керамика и пластика. Електричните алати со електронска регулација и лев/десен тек се исто така погодни за одвртување и сечење навои.
Илустрација на компоненти
Нумерирањето на илустрираните компоненти се однесува на приказот на електричниот алат на графичката страница.
(1) Запчеста глава за дупчење
(2) Прекинувач „Дупчење/ударно дупчење“
(3) Копче за фиксирање на прекинувачот за вклучување/исклучување
(4) Прекинувач за включување/исклучување
(5) Прекинувач за менување на правецот на вртење
(6) Дополнителна рачка (изолирана површина на рачката)
(7) Граничник за длабочина
(8) Рачка (изолирана површина на рачката)
(9) Клуч за затегнување на главата за дупчење
(10) Бит за одвртувач ^a)
(11) Универзален држач за битови ^a)
a) Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема.
Технички податоци
| Вибрациона дупчалка GSB 600 | ||
| Број на дел | 3 601 AA0 3.. | |
| Номинална јачина W 600 | ||
| Излезна моćност W 300 | ||
| Број на вртежи во празен од | min^-1 | 0–3000 |
| Број на удари во празен од min | -1 | 0–48000 |
| Номинален вртежен момент | Nm 1,4 | |
| Десен/лев тек ● | ||
| Дијаметар на грлото на вретеното | mm 43 | |
| макс. дупка-∅ | ||
| – Бетон mm 13 | ||
| – Сид mm 13 | ||
| – Челик mm 10 | ||
| – Дрво mm 25 | ||
| Опсег на затегнување на главата | mm 1,5–13 | |
| Тежина согласно EPTA-Procedure 01:2014 | kg 1,7 | |
| Класа на заштита | ☐/II | |
Податоците важат за номинален напон [U] од 230 V. Овие податоци може да отстапуваат при различни напони, во зависност од изведбата во односната земја.
Информации за бучава/вибрации
Вредностите за емисија на бучава се одредуваат согласно EN 62841-2-1.
Нивото на звук на електричниот алат оценето со А типично изнесува: ниво на звучен притисок 99 dB(A); ниво на звучна јачина 107 dB(A). Несигурност K = 5 dB.
Носете заштита за слухот!
Вкупните вредности на вибрации a_i (векторски збир на три насоки) и несигурност К дадени се во согласност со EN 62841-2-1:
Дупчење во метал: a_n=5,2 m/s^2, K=1,5 m/s^2
Ударно дупчење во бетон: a_n = 25,3 m/s^2 , K = 1,5 m/ s^2 .
Нивото на вибрации наведено во овие упатства и вредноста на емисијата на бучава се измерени според мерни постапки и можат да се користат за споредба меѓу електрични алати. Исто така може да се прилагоди за предвремена процена на нивото на вибрации и емисијата на бучава.
Наведеното ниво на вибрации и вредноста на емисијата на бучава ги претставуваат главните примени на електричниот алат. Доколку електричниот алат се користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, нивото на вибрации и вредноста на емисијата на бучава можат да отстапуваат. Ова може значително да го зголеми нивото на вибрации и емисијата на бучава во целокупниот период на работење.
За прецизно одредување на нивото на вибрации и емисијата на бучава, треба да се земе предвид периодот во кој уредот є ислучен или работи, а не во моментот кога е во употреба. Ова може значително да го намали нивото на вибрации и емисијата на бучава во целокупниот период на работење.
Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието од вибрациите, како на пр.: одржување на електричните алати и алатите за вметнување, одржување на топлината на дланките, организирање на текст на работата.
Монтажа
▶ Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од сидната дозна.
▶ Користете го вашиот електричен алат само со дополнителна рачка (6).
Дополнителната рачка (6) може да ја подесите во 12 позиции, за да може безбедно и неуморно да работите.
Свртете го долниот дел на дополнителната рачка (6) во правец на вртење ① и притиснете ја дополнителната рачка (6) нанапред, додека не се навали во соодветната позиција. Потоа повторно повлечете ја дополнителната рачка (6) наназад и свртете го долниот дел на рачката во правец на вртење ② и затегнете го.
Подесување на длабочината на дупчење (види слика А)
Со граничникот за длабочина (7) може да се утврди длабочината на дупчење X.
Свртете го долниот дел на дополнителната рачка (6) во правец спротивен на стрелките на часовникот и поставете го граничникот за длабочина (7).
Извлечете го граничникот за длабочина (7) до степен што растојанието меѓу врвот на дупчалката и врвот на граничникот за длабочина (7) ће одговара на саканата длабочина на дупчење X.
Потоа повторно зацврстете го долниот дел на дополнителната рачка (6) во правец на стрелките од часовникот.
Избраздениот дел на граничникот за длабочина (7) мора да покажува надолу.
Промена на алат
▶ При менување на алатот носете заштитни ракавици.
За време на долготрајни работни процеси, главата за дупчење може да се вжешти.
Со вртење отворете ја запчестата глава за дупчење (1), додека не се отвори за да може да вметне алатот. Вметнете го алатот.
Клучот за затегнување на главата за дупчење (9) ставете го во соодветните отвори на запчестата глава за дупчење (1) и рамномерно затегнете го алатот.
Алати за навртување (види слика С)
При користење на битови за одвртувачот (10) секогаш треба да користите универзален држач за битови (11). Користете само битови што се соодветни на главата за навртување.
За навртување секогаш поставувајте го прекинувачот „Дупчење/ударно дупчење“ (2) на ознаката „Дупчење“.
Всисување на прав/струготини
Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или metabolувања на дишните патишта на корисникот или лицата во околината.
Одредени честички прав како на пр. прав од даб или бука важат како канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест смеат да бидат обработувани само од страна на стручни лица.
– Погрижете се за добра проветреност на работното место.
– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2.
Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате.
▶ Избегнувајте собирање прав на работното место.
Правта лесно може да се запали.
Менување на главата за дупчење
Kaј електричните алати без заклучување на вретеното за дупчење, главата за дупчење мора да биде заменета од страна на овластена сервисна служба за електрични алати Bosch.
Главата за дупчење мора да биде зацврстена со вртежен момент од околу 30 – 35 Nm.
Употреба
Ставање во употреба
▶ Внимавајте на електричниот напон! Напонот на струјниот извор мора да одговара на оној кој е наведен на спецификационата плочка на електричниот алат.
Подесување на правецот на вртење (види слика D - E)
▶ Прекинувачот за менување на правецот на вртење (5) активирајте го само кога електричниот алат е во мирување.
Со прекинувают за менување на правецот за вртење (5) може да го промените правецот на вртење на електричниот алат. Доколку прекинувают за вклучување/исклучување (4) е притиснат ова не е возможно.
Десен тек: За дупчење и завртување на завртки притиснете го прекинувачот за менување на правец на вртење (5) налево до крај.
Вртење во лево: За олабавување одн. одвртување на завртки и навртки притиснете го прекинувачот за менување на правецот на вртење (5) на десно до крај.
Подесување на режимот на работа
Дупчење и одвртување
Поставете го прекинувачот (2) на ознаката „Дупчење“.
Ударно дупчење
Поставете го прекинувачот (2) на ознаката „Ударно дупчење“.
Прекинувачот (2) ће се вклопи и може да се активира и додека работи моторот.
Вклучување/исклучување
За ставање во употреба на електричниот алат притиснете го прекинувают за вклучување/исклучување (4) и држете го притиснат.
За фиксирање на притиснатиот прекинувач за включување/исклучување (4) притиснете го копчето за фиксирање (3).
За да го исклучите електричниот алат, ослободете го прекинувачот за вклучување/исклучување (4) одн. доколку тој е блокиран со копчето за фиксирање (3), кратко притиснете го прекинувачот за вклучување/исклучување (4) и потоа отпуштете го.
Подесување на бројот на вртежи/удари
Бројот на вртежите/ударите на вклучениот електричен алат може да го регулирате бесстепено, во зависност од тоа колку подалеку їе го притиснете прекинувачот за вклучување/исклучување (4).
Со нежно притискање на прекинувачот за вклучување/исклучување (4) се постигнуваат мал број на вртежи/удари. Со зголемување на притисокот се зголемува и бројот на вртежи/удари.
▶ Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од сидната дозна.
▶ Електричниот алат ставете го на навртката/завртката само доколку е ислучен. Доколку алатите што се вметнуваат се вклучени и се вртат, тие може да се превртат.
По подолго работење со мал број на вртежи, за да го оладите електричниот алат оставете го да се врти во празен од околу 3 минути со максимален број на вртежи.
За дупчење на плочки поставете го прекинувачот (2) на ознаката „Дупчење“. Откако їе ја продупчите плочката, поставете го прекинувачот на ознаката „Ударно дупчење“ и работете со удари.
При работење во бетон, камен и сид користете дупчалка за цврст метал.
При дупчење во метал, користете само беспрекорно наострени HSS дупчалки (HSS = висококапацитетно брзо сечење со челик). Квалитетот е загарантиран преку Bosch програмата за опрема.
Со уредот за острење на бургии (опрема) лесно може да ја наострите спиралната бургија со дијаметар од 2,5–10 mm.
Одржување и сервис
Одржување и чистење
▶ Пред било каква интервенција на електричниот алат, извлечете го струјниот приклучок од сидната дозна.
▶ Одржувајте ги чисти електричниот алат и отворите за проветрување, за да може добро и безбедно да работите.
Доколку е потребно користење на приклучен кабел, тогаш набавете го од Bosch или специјализирана продавница за Bosch-електрични алати, за да избегнете загрозување на безбедноста.
Сервисна служба и совети при користење
Сервисната служба ће одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ће најдете на: www.bosch-pt.com
Тимот за советување при користење на Bosch će ви помогне доколку имате прашања за нашите производи и опрема.
За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.
Северна Македонија
Д.Д.Електрис
Дополнителни адреси на сервиси може да најдете под:
Електричните алати, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин.
Не ги фрлајте електричните алати во домашната канта за отпадоци!
Само за земјите од ЕУ:
Според Европската регулатива 2012/19/EU за електрични и електронски уреди и нивната имплементација во националното право, електричните алати што се вон употреба мора одделно да се собираат и да се рециклираат на еколошки прифатлив начин.
Доколку се отстрануваат неправилно, електричната и електронската опрема може да имаат штетни влијанија врз животната средина и здравјето на луғето поради можното присуство на опасни материи.
