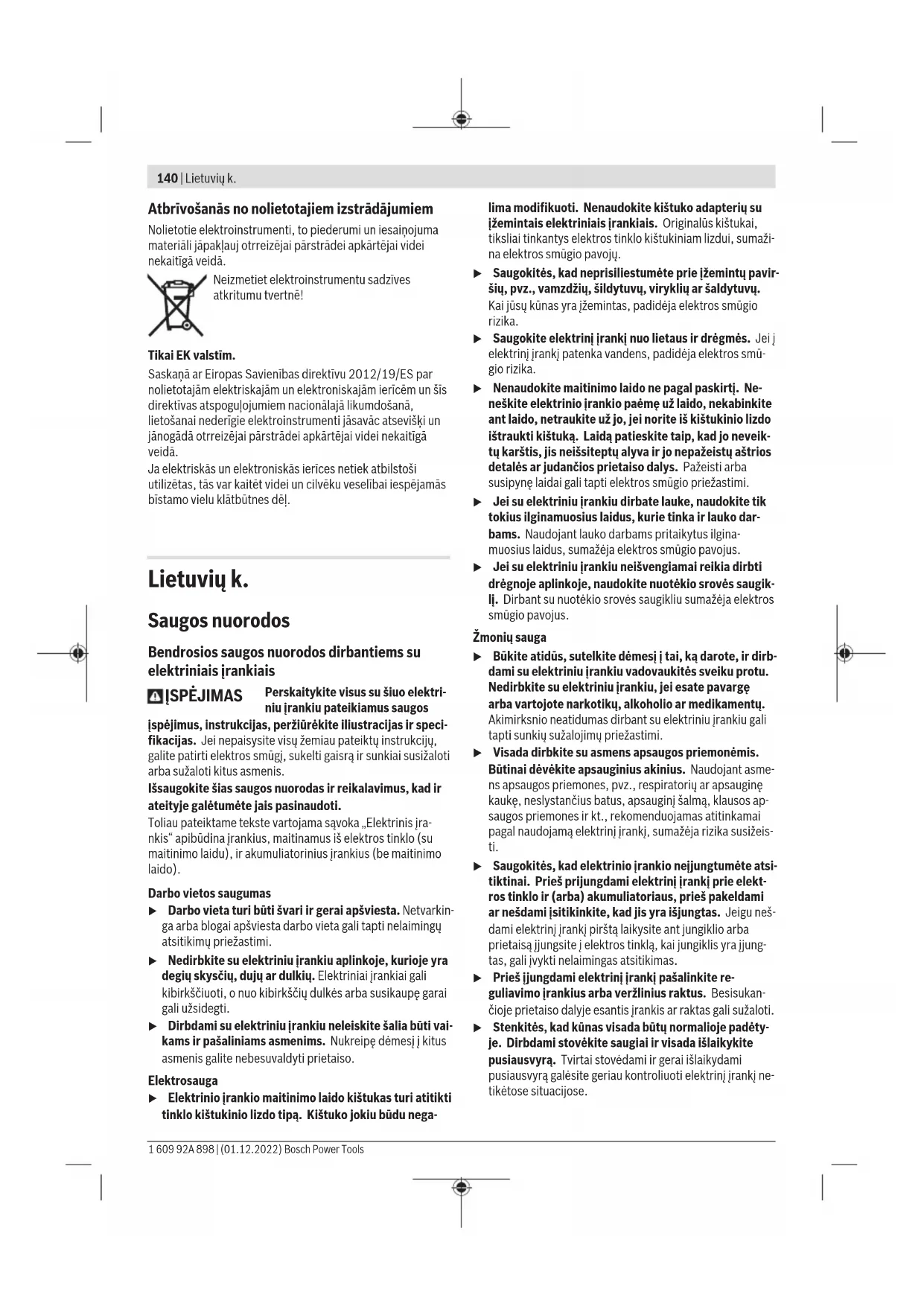

NAUDOJIMO INSTRUKCIJA GSB 600 Professional BOSCH

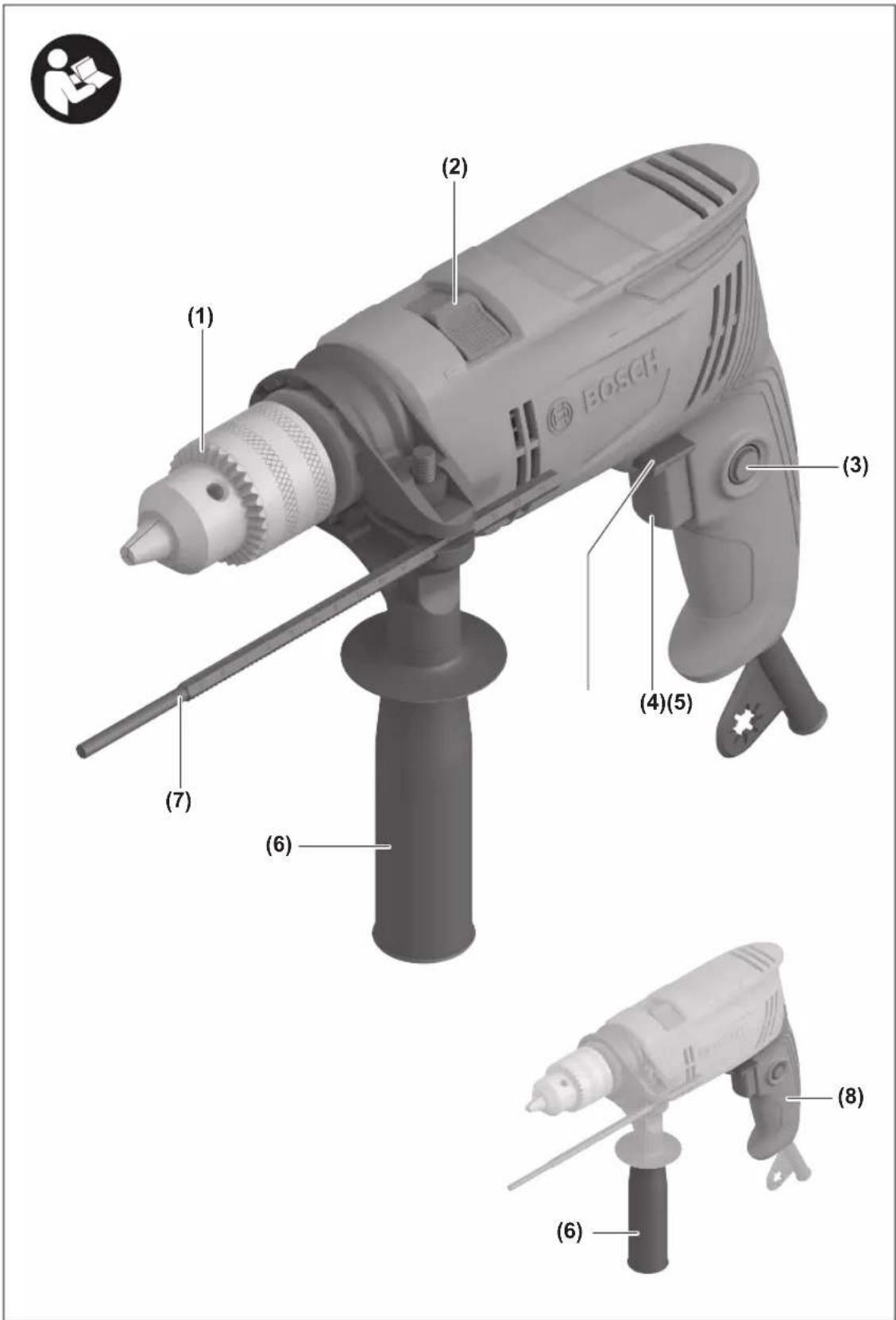

(11) Universalus antgalių laikiklis

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Techniniai duomenys Smūginis gręžtuvas GSB 600 Gaminio numeris 3601AA03.. Nominali naudojamoji galia W 600 Atiduodamoji galia W 300 Tuščiosios eigos sūkių skai- čius min

0–3000 Tuščiosios eigos smūgių skai- čius min

0–48000 Nominalusis sukimo mome- ntas Nm 1,4 Dešininis/kairinis sukimasis ● Suklio kakliuko skersmuo mm 43 Maks. gręžinio Ø – Betonas mm 13 – Mūro siena mm 13 Smūginis gręžtuvas GSB 600 – Plienas mm 10 – Mediena mm 25 Griebtuvo kumštelių praskė- timo ribos mm 1,5–13 Svoris pagal „EPTA-Procedure 01:2014“ kg 1,7 Apsaugos klasė /II Duomenys galioja tik tada, kai nominalioji įtampa [U] 230V. Jei įtam- pa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagalEN62841-2-1. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis99dB(A); garso galios lygis107dB(A). Paklaida K=5dB. Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatyta pagalEN62841-2-1: Gręžimas į metalą: a

Gręžimas su smūgiu į betoną: a

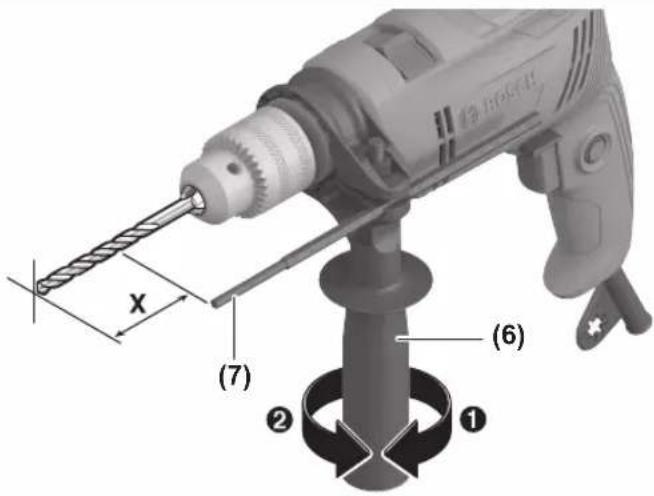

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. Papildoma rankena (žr. A pav.) u Elektrinį įrankį naudokite tik su papildoma rankena (6). Papildomą rankeną(6) galite nustatyti į 12 skirtingų padėčių ir tokiu būdu pasirinkti saugią ir nevarginančią darbinę padė- tį. 1 609 92A 898 | (01.12.2022) Bosch Power ToolsLietuvių k. | 143 Papildomos rankenos (6) apatinę dalį sukite kryptimi ➊ ir stumkite papildomą rankeną (6) pirmyn, kol galėsite palenk- ti ją į norimą padėtį. Po to papildomą rankeną (6) vėl patrau- kite atgal, o apatinę rankenos dalį vėl tvirtai užsukite ➋ kryp- timi. Gręžimo gylio nustatymas (žr. A pav.) Gylio ribotuvu (7) galima nustatyti pageidaujamą gręžimo gylį X. Papildomos rankenos(6)apatinę dalį sukite prieš laikrodžio rodyklę ir įstatykite gylio ribotuvą(7). Ištraukite gylio ribotuvą(7) tiek, kad atstumas tarp grąžto viršūnės ir gylio ribotuvo galo(7) būtų lygus norimam grę- žimo gyliuiX. Vėl užveržkite papildomos rankenos(6)apatinę dalį, sukda- mi ją pagal laikrodžio rodyklę. Ant gylio ribotuvo esantys grioveliai(7) turi būti nukreipti že- myn. Įrankių keitimas u Įrankį keiskite mūvėdami apsauginėmis pirštinėmis. Atliekant ilgesnes darbo operacijas griebtuvas gali smar- kiai įkaisti. Vainikinis griebtuvas (žr.Bpav.) Sukdami atverkite vainikinį griebtuvą(1) tiek, kad galėtumė- te įstatyti įrankį. Įstatykite įrankį. Griebtuvo raktą(9) įstatykite į vainikinio griebtuvo(1) ati- tinkamą angą ir tolygiai veržkite įrankį. Varžtų sukimo įrankiai (žr.C pav.) Naudodami suktuvo antgalius (10), visuomet naudokite ir universalųjį antgalių laikiklį (11). Naudokite tik varžto galvu- tei tinkamą suktuvo antgalį. Norėdami sukti varžtus, veikimo režimų perjungiklį „Gręži- mas/gręžimas su smūgiu“ (2) nustatykite ties simboliu „Grę- žimas“. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Griebtuvo keitimas u Elektrinių įrankių, neturinčių suklio blokavimo funkcijos, griebtuvas turi būti keičiamas įgaliotoseBoschelektrinių įrankių remonto dirbtuvėse. Griebtuvą reikia užveržti apie 30 – 35Nm už- veržimo momentu. Naudojimas Paruošimas naudoti u Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis. Sukimosi krypties nustatymas (žr. D – E pav.) u Sukimosi krypties perjungiklį(5)junkite tik tada, kai elektrinis įrankis neveikia. Sukimosi krypties perjungikliu (5) galite pakeisti elektrinio įrankio sukimosi kryptį. Tačiau tuomet, kai įjungimo-išjungi- mo jungiklis (4) yra nuspaustas, tai padaryti yra neįmanoma. Dešininis sukimasis: norėdami gręžti ir įsukti varžtus, spau- skite sukimosi krypties perjungiklį (5) į kairę iki atramos. Kairinis sukimasis: Norėdami atlaisvinti arba išsukti varžtus ar atsukti veržles, spauskite sukimosi krypties perjungiklį (5) į dešinę iki atramos. Veikimo režimo pasirinkimas Gręžimas ir sukimas Nustatykite veikimo režimų perjungiklį (2) ties simboliu "Gręžimas". Gręžimas su smūgiu Nustatykite veikimo režimų perjungiklį (2) ties simboliu "Gręžimas su smūgiu". Pajusite, kaip veikimo režimų perjungiklis (2) įsistato, o jį ga- lima perstumti net ir tada, kai variklis veikia. Įjungimas ir išjungimas Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-išjun- gimo jungiklį (4) ir laikykite jį paspaustą. Norėdami užfiksuoti paspaustą įjungimo-išjungimo jungiklį (4), paspauskite fiksatorių (3). Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-išjungi- mo jungiklį (4), o jei jis užfiksuotas, trumpai paspauskite įjungimo-išjungimo jungiklį (4) ir tada jį atleiskite. Sūkių skaičiaus ir smūgių skaičiaus nustatymas Įjungto elektrinio įrankio sūkių skaičių tolygiai galite regu- liuoti atitinkamai spausdami įjungimo-išjungimo jungiklį (4). Lengvai spaudžiant įjungimo-išjungimo jungiklį (4), įrankis veikia mažais sūkiais/mažu smūgių skaičiumi. Daugiau spau- džiant jungiklį, sūkių skaičius didėja. Bosch Power Tools 1 609 92A 898 | (01.12.2022)144 | Lietuvių k. Darbo patarimai u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. u Ant veržlės uždėkite ar į varžtą įremkite tik išjungtą elektrinį įrankį. Besisukantys darbo įrankiai gali nuslysti. Po ilgesnio naudojimo mažu sūkių skaičiumi, kad elektrinis įrankis atvėstų, apie 3minutes leiskite jam veikti tuščiąja ei- ga didžiausiu sūkių skaičiumi. Norėdami gręžti plyteles, veikimo režimų perjungiklį (2) nustatykite ties simboliu „Gręžimas“. Tik pragręžę plytelę, nustatykite perjungiklio svirtelę ties grąžto ir plaktuko simbo- liu ir toliau gręžkite su smūgiu. Norint gręžti betoną, akmenį ar mūrą, reikia naudoti kietlydi- nio grąžtus. Gręždami metalą naudokite tik nepriekaištingai išgaląstus HSS grąžtus (HSS = didelio atsparumo greitapjovis plienas). Garantuotos kokybės grąžtus rasite Bosch papildomos įran- gos programoje. Grąžtų galandimo prietaisu (papildoma įranga) galite lengvai pagaląsti 2,5–10 mm skersmens spiralinius grąžtus. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: [phone] ļrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail] Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses Šalinimas Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau priva- lo būti atitinkamai perdirbti. Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elekt- roninės įrangos atliekų ir šios direktyvos perkėlimo į naciona- linę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Netinkamai pašalintos elektros ir elektroninės įrangos atlie- kos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai. 1 609 92A 898 | (01.12.2022) Bosch Power Toolsيبرع | 145

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Smūginis gręžtuvas Gaminio numeris GSB 600 3 601 AA0 320 2006/42/EC 2014/30/EU 2011/65/EU EN 62841-1:2015+A11:2022 EN 62841-2-1:2018+A11:2019+ A1:2022+A12:2022
