| Produkttype | Slagboremaskine |
| Mærke | Bosch |
| Model | GSB 600 Professional |
| Nominel optaget effekt | 600 W |
| Afgivet effekt | 300 W |
| Tomgangshastighed | 0 – 3 000 o/min |
| Slagfrekvens ved tomgang | 0 – 48 000 min⁻¹ |
| Nominelt drejningsmoment | 1,4 Nm |
| Reversering | Ja (højre/venstre) |
| Spindelhals | 43 mm |
| Max. borediameter (beton) | 13 mm |
| Max. borediameter (murværk) | 13 mm |
| Max. borediameter (stål) | 10 mm |
| Max. borediameter (træ) | 25 mm |
| Borespændingsområde | 1,5 – 13 mm |
| Vægt (iht. EPTA) | 1,7 kg |
| Beskyttelsesklasse | Klasse II (dobbelt isolering) |
| Strømkilde | Net, 230 V (varierer efter land) |
| Borepatronstype | Nøglepatron |
| Ekstra håndtag | Justerbar i 12 positioner |
| Dybdeanlæg | Ja, justerbar |
| Lydtryksniveau | 99 dB(A) (usikkerhed K=5 dB) |
| Lydeffektniveau | 107 dB(A) |
| Vibration (metalbor) | 5,2 m/s² (K=1,5 m/s²) |
| Vibration (slagbor i beton) | 25,3 m/s² (K=1,5 m/s²) |
Ofte stillede spørgsmål - GSB 600 Professional BOSCH
Brugerspørgsmål om GSB 600 Professional BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Elektrisk boremaskine i PDF-format gratis! Find din vejledning GSB 600 Professional - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GSB 600 Professional af mærket BOSCH.
BRUGSANVISNING GSB 600 Professional BOSCH

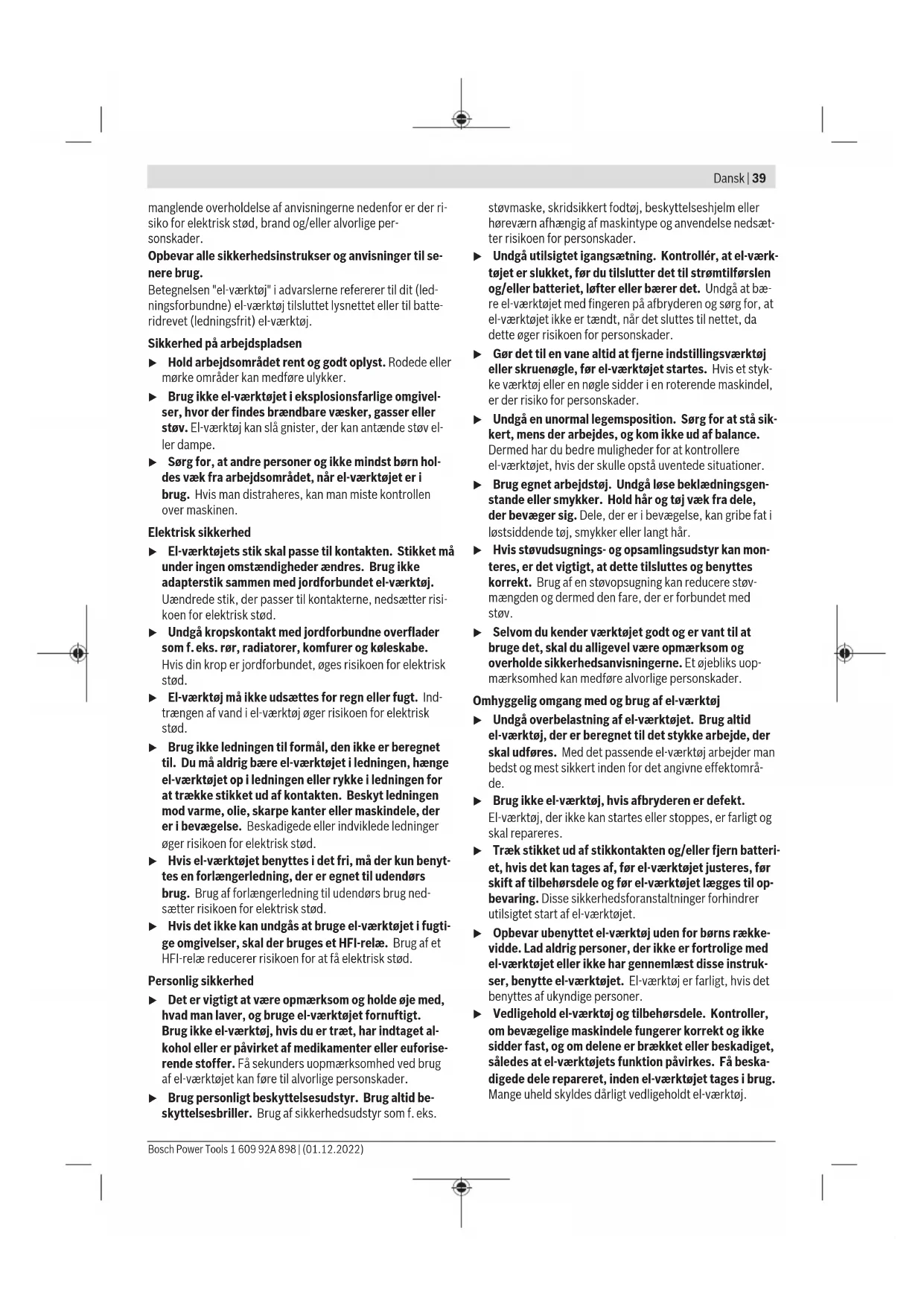

Sikkerhedsinstrukser
Generelle sikkerhedsanvisninger for el-værktøj
ADVARSEL
Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og spe-
cifikationer, som følger med el-værktøjet. I tilfælde af
manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.
Sikkerhed på arbejdspladsen
▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe.
Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
Personlig sikkerhed
Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
▶ Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks.
støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, när det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance.
Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
▶ Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.
Omhyggelig omgang med og brug af el-værktøj
Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt.
El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
- Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
▶ Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
40 | Dansk
▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
▶ Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.
Service
▶ Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele.
Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsanvisninger for alle arbejdsopgaver
Brug høreværn ved slagboring. Udsættelse for støj kan forårsage høreskade.
Anvend ekstrahändtaget/ekstrahändtagene. Hvis du mister kontrollen, kan der ske personskade.
Hold fast om el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor skæretilbehøret eller befæstelseselementet kan komme i kontakt med skjultekabler eller værktøjets egen ledning. Hvis skæretilbehøret eller befæstelseselementet kommer i kontakt med en "strømførende" ledning, kan blottede metaldele på el-værktøjet blive "strømførende", og der er risiko for elektrisk stød for brugeren.
Sikkerhedsanvisninger for brug af lange bor
Arbejd aldrig med højere hastighed end borets maksimale mærkehastighed. Ved højere hastigheder har boret en tendens til at bøje, hvis det får lov til at rotere frit, hvilket kan medføre personskade.
▶ Start altid med at bore ved en lav hastighed og med borets spids i kontakt med arbejdsemnet. Ved højere hastigheder har boret en tendens til at bøje, hvis det får lov til at rotere frit, hvilket kan medføre personskade.
Udøv kun tryk i direkte linje med boret, og tryk ikke for hårdt. Bor kan bøje og derved knække, hvilket kan medføre tab af kontrol og personskade.
Ekstra sikkerhedsanvisninger
Sluk straks for el-værktøjet, hvis indsatsværktøjet blokerer. Vær forberedt på store reaktionsmomenter, der forårsager et tilbageslag. Indsatsværktøjet blokerer, hvis el-værktøjet overbelastes, eller hvis det sætter sig fast i emnet, der skal bearbejdes.
▶ Hold godt fast om el-værktøjet. Der kan opstå høje kortvarige reaktionsmomenter under spænding og løsning af skruer.
▶ Fastgør emnet. Et emne holdes bedre fast med spænde-anordninger eller skruestik end med hånden.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.
▶ Vent, til el-værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.
Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
Elværktøjet er beregnet til slagboring i tegl, beton og sten samt til boring i træ, metal, keramik og plast. Maskiner med elektronisk regulering og højre-/venstreløb er også egnet til skruning og gevindskæring.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
(1) Tandkransborepatron
(2) Omskifter "Boring/slagboring"
(3) Kontaktspærre til tænd/sluk-knap
(4) Tænd/sluk-knap
(5) Retningsomskifter
(6) Ekstrahändtag (isoleret grebsflade)
(7) Dybdeanslag
(8) Håndgreb (isoleret grebsflade)
(9) Nøgle til borepatron
(10) Skruebit ^a)
(11) Universalbitholder ^a)
a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i standardleveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Slagboremaskine GSB 600 | |
| Varenummer | 3 601 AA0 3.. |
| Nominel optagen effekt W 600 | |
| Afgiven effekt W 300 | |
| Omdrejningstal, ubelastet o/min 0-3000 | |
| Slagtal ved omdrejningstal, ubelastet | slag/min 0-48000 |
| Nominelt drejningsmoment Nm 1,4 | |
Slagboremaskine GSB 600
| Højre-/venstreløb ● | |
| Spindelhalsdiameter mm 43 | |
| Maks. bor-∅ | |
| - Beton mm 13 | |
| - Murværk mm 13 | |
| - Stål mm 10 | |
| - Træ mm 25 | |
| Borepatronens spændeom-råde | mm 1,5–13 |
| Vægt iht.EPTA-Procedure 01:2014 | kg 1,7 |
| Beskyttelsesklasse | ☐/II |
Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser variere.
Støj-/vibrationsinformation
Støjemissionsværdier fundet iht. EN 62841-2-1.
El-værktøjets A-vægtede støjniveau er typisk: Lydtrykniveau 99 dB(A); lydeffektniveau 107 dB(A). Usikkerhed K = 5 dB.
Brug høreværn!
Vibrationer samlet værdi a _h (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 62841-2-1:
Boring i metal: a_n = 5,2 m/s^2 , K = 1,5 m/s^2 ,
Slagboring i beton: a_n=25,3 m/s^2, K=1,5 m/s^2
Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen.
Det angivne svingnings- og støjemissionsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingnings- og støjemissionen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingnings- og støjemissionsniveauet i hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.
Montering
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Ekstrahåndtag (se billede A)
▶ Brug kun dit el-værktøj med ekstrahåndtaget (6).
Du kan montere ekstrahåndtaget (6) i 12 forskellige positioner for at opnå en sikker og mindre trættende arbejdsstilling. Drej det nederste grebstykke på ekstrahåndtaget (6) i rotationsretning ① og skub ekstrahåndtaget (6) så langt frem, at du kan dreje det i den ønskede position. Træk herefter ekstrahåndtaget (6) tilbage igen, og spænd igen det nederste grebstykke fast i rotationsretning ②.
Indstilling af boredybde (se billede A)
Med dybdeanslaget (7) kan den ønskede boredybde X fastlægges.
Drej det nederste grebsstykke på ekstrahåndtaget (6) mod uret, og sæt dybdeanslaget (7) i.
Træk dybdeanslaget (7) så langt ud, at afstanden mellem borets spids og dybdeanslagets spids (7) svarer til den ønskede boredybde X.
Spænd herefter det nederste grebsstykke på ekstrahåndtaget (6) fast igen ved at dreje det med uret.
Riflingen på dybdeanslaget (7) skal pege nedad.
Værktøjsskift
Brug beskyttelseshandsker ved værktøjsskift. Borepatronen kan blive meget varm efter længere tids brug.
Tandkransborepatron (se billede B)
Åbn tandkransborepatronen (1) ved at dreje, indtil værktøjet kan sættes i. Sæt værktøjet i.
Sæt borepatronnøglen (9) i de pågældende boringer på tandkransborepatronen (1), og spænd værktøjet ensartet fast.
Skrueværktøj (se billede C)
Ved anvendelse af skruebits (10) skal du altid bruge en universalbitholder (11). Brug kun skruebits, der passer til skruehovedet.
Når der skal skrues, skal man altid sætte omskifteren „boring/slagboring“ (2) på symbolet „boring“.
Støv-/spånudsugning
Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.
- Sørg for god udluftning af arbejdspladsen.
- Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.
▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.
42 | Dansk
Skift af borepatron
▶ Ved el-værktøj uden borespindellås skal borepatronen udskiftes på et autoriseret værksted for Bosch-el-værktøj.
Borepatronen skal spændes med et tilspændingsmoment på ca. 30-35 Nm.
Brug
Ibrugtagning
- Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets type-skilt.
Indstilling af rotationsretning (se billede D - E)
Aktivér kun drejeretningsomskifteren (5), när elværktøjet står stille.
Med retningsomskifteren (5) kan du ændre el-værktøjets drejeretning. Ved nedtrykket start-stop-kontakt (4) er dette imidlertid ikke muligt.
Højreløb: Ved boring og iskruning af skruer skal du skubbe drejeretningsomskifteren (5) til venstre til anslag.
Venstreløb: Til løsning og uddrejning af skruer og møtrikker trykkes retningsomskifteren (5) helt mod højre.
Indstilling af driftstype
Boring og skruning
Sæt omskiften (2) på symbolet „boring“.
Slagboring
Sæt omskiften (2) på symbolet „slagboring“.
Omskifteren (2) går hørbart i indgreb, og den kan også aktiveres, mens motoren kører.
Tænd/sluk
Til ibrugtagning af el-værktøjet tryk på start-stop-kontakten (4) og hold den nede.
Den indtrykkede tænd/sluk-kontakt (4) läses ved at der trykkes på läseknappen (3).
For at slukke elværktøjet skal du slippe tænd/sluk-kontakten (4) eller, hvis den er låst med läseknappen (3), trykke kort på tænd/sluk-kontakten (4) og slippe den igen.
Indstilling af omdrejningstal/slagtal
Du kan regulere omdrejningstallet/slagtallet på det tændte elværktøj trinløst afhængigt af, hvor langt du trykker tænd/sluk-kontakten (4) ind.
Let tryk på tænd/sluk-kontakten (4) fører til et lavt omdrejningstal. Med tiltagende tryk øges omdrejningstallet/slagtallet.
Arbejdsvejledning
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
▶ Sæt kun el-værktøjet på møtrikken/skruen i slukket tilstand. Roterende indsatsværktøjer kan skride.
Efter længere tids arbejde med lavt omdrejningstal bør du lade el-værktøjet køle af ved at køre i tomgang med maksimalt omdrejningstal i ca. 3 minutter.
Sæt omskiften (2) på symbolet „boring“ for at bore i fliser. Når der er boret igennem flisen, skal du sætte omskifteren på symbolet „slagboring“ for at kunne arbejde med slag. Brug hårdmetalbor ved arbejde i beton, sten og murværk.
Ved boring i metal skal der anvendes fejlfri, skarpe HSS-bor (HSS=High-Speed Steel). Du finder den rigtige kvalitet i Boscht-tilbehørsprogrammet.
Med borsliberen (tilbehør) kan du let slibe spiralbor med en diameter mellem 2,5–10 mm.
Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com
Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
Du finder adresser til andre værksteder på:
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter. Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.
Svensk
Säkerhetsanvisningar
Sikkerhetsanvisninger
Ekstra sikkerhetsanvisninger
a) Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
| Slagbormaskin GSB 600 | ||
| Artikkelnummer | 3 601 AA0 3.. | |
| Opptatt effekt W 600 | ||
| Avgitt effekt W 300 | ||
| Tomgangsturtall slag/min 0–3000 | ||
| Slagtall ved tomgangsturtall slag/min 0–48000 | ||
| Nominelt dreiemoment Nm 1,4 | ||
| Høyre-/venstregang ● | ||
| Spindelhalsdiameter mm 43 | ||
| Maks. bor-∅ | ||
| – Betong mm 13 | ||
| – Murverk mm 13 | ||
| – Stål | mm 10 | |
| – Tre | mm 25 | |
| Chuckspennområde | mm | 1,5–13 |
| Vekt i samsvar med EPTA-Procedure 01:2014 | kg 1,7 | |
| Kapslingsgrad | ☐/II | |
Chicken må strammes med et tiltrekkingsmoment på ca. 30 - 35 Nm.
Bruk
Igangsetting
Omkobleren (2) går merkbart i lås og kan også betjenes når motoren er i gang.
Inn-/utkobling
Elektroverktøy må ikke kastes i vanlig søppel!
