| Вид на продукта | Ударна бормашина |
| Марка | Bosch |
| Модел | GSB 600 Professional |
| Номинална консумирана мощност | 600 W |
| Изходна мощност | 300 W |
| Скорост на празен ход | 0 – 3 000 об/мин |
| Честота на ударите на празен ход | 0 – 48 000 min⁻¹ |
| Номинален въртящ момент | 1,4 Nm |
| Реверсивност | Да (дясно/ляво) |
| Диаметър на шийката на шпиндела | 43 mm |
| Макс. диаметър на пробиване (бетон) | 13 mm |
| Макс. диаметър на пробиване (зидария) | 13 mm |
| Макс. диаметър на пробиване (стомана) | 10 mm |
| Макс. диаметър на пробиване (дърво) | 25 mm |
| Диапазон на затягане на патронника | 1,5 – 13 mm |
| Тегло (според EPTA) | 1,7 kg |
| Степен на защита | Клас II (двойна изолация) |
| Захранване | Мрежово, 230 V (променливо според държавата) |
| Тип патронник | Патронник с ключ |
| Допълнителна ръкохватка | Регулируема в 12 позиции |
| Ограничител на дълбочината | Да, регулируем |
| Ниво на звуково налягане | 99 dB(A) (неопределеност K=5 dB) |
| Ниво на звукова мощност | 107 dB(A) |
| Вибрации (пробиване на метал) | 5,2 m/s² (K=1,5 m/s²) |
| Вибрации (ударно пробиване на бетон) | 25,3 m/s² (K=1,5 m/s²) |
Често задавани въпроси - GSB 600 Professional BOSCH
Въпроси на потребители за GSB 600 Professional BOSCH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Електрическа бормашина в PDF формат безплатно! Намерете ръководството си GSB 600 Professional - BOSCH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. GSB 600 Professional на марката BOSCH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSB 600 Professional BOSCH
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno upulstvo za rad
slizvima navodila
hr Originalne upute za rad
et Alzupārane kasutusiuhend
Iv Instrukcijas originalvalda
It Originali instrukcija
Български ...... Страница 107
Указания за сигурност
Общи указания за безопасност за електроинструменти
ПРЕДУПРЕЖ- ДЕНИЕ Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак-
теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.
Съхранявайте тези указания на сигурно място.
Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).
Безопасност на работното място
▶ Пазете работното си място чисто и добре осветено.
Разхвърляните или тъмни работни места са предпоставка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.
Безопасност при работа с електрически ток
▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.

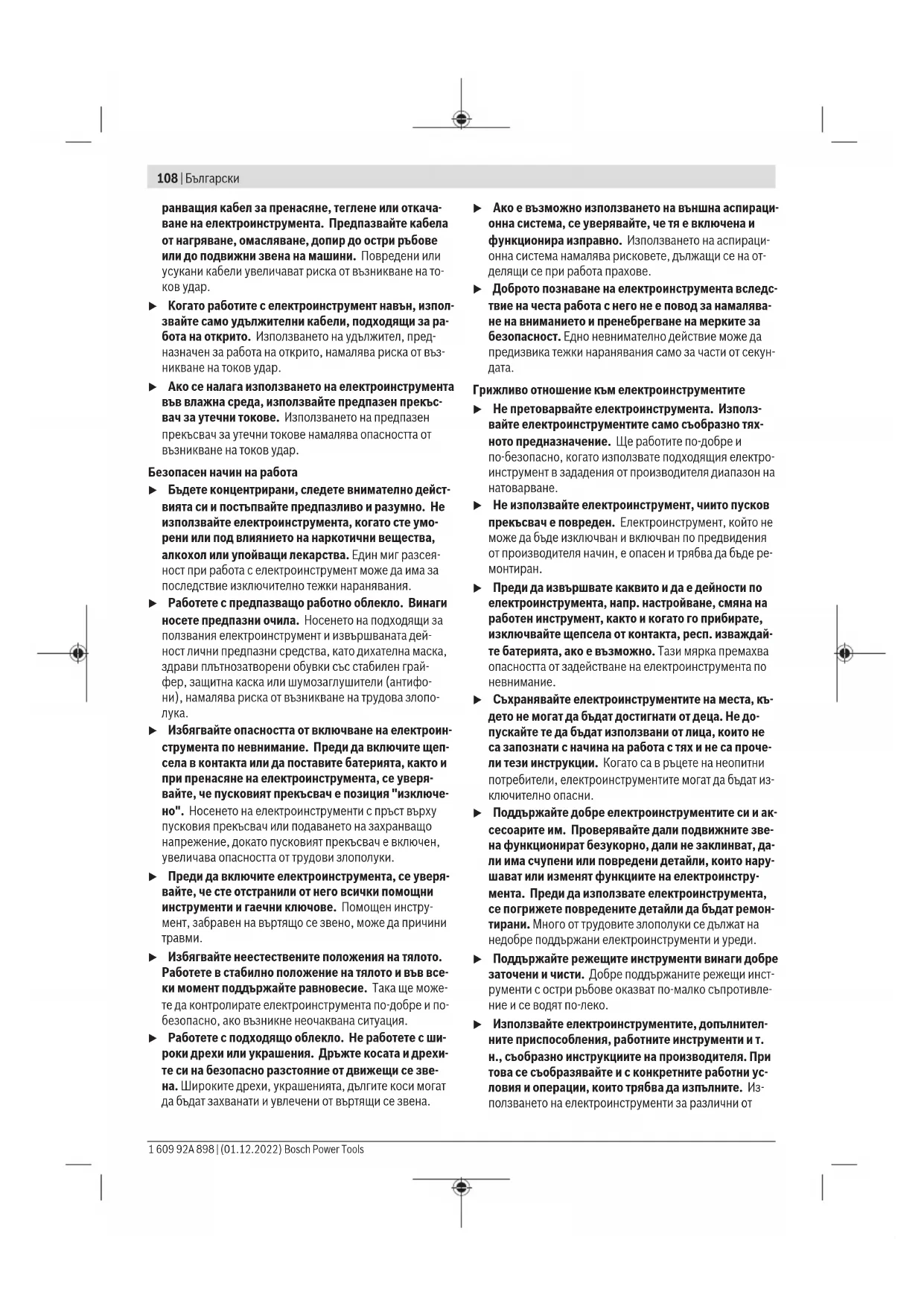

▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте зах-
ранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
Безопасен начин на работа
▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.
Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.
Грижливо отношение към електроинструментите
▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от
предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки.
▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.
Поддържане
Допускайте ремонт на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
Инструкции за безопасност за всякакви дейности
▶ Носете защита за ушите при ударно пробиване. Из-
лагането на шум може да причини загуба на слуха.
▶ Използвайте спомагателната дръжка(и). Загубата на контрол може да причини персонално нараняване.
Когато изпълнявате операция, при която съществува опасност работният инструмент или фиксаторите могат да засегнат скрити под повърхността проводници под напрежение или захранващия кабел, допирайте електроинструмента само до изолираните повърхности на ръкохватките. При контакт на реже-щия инструмент или фиксатора с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов удар.
Инструкции за безопасност при използване на дълги бургии
▶ Никога не работете при по-висока от максимальната скорост за бургията. При по-високи скорости бургията може да се огъне, ако й се позволи да се върти свободно без контакт с детайла, а това може да доведе до персонално нараняване.
▶ Винаги стартирайте пробиване при ниски скорости и с върха на бургията в контакт с детайла. При по-високи скорости бургията може да се огъне, ако й се позволи да се върти свободно без контакт с детайла, а това може да доведе до персонално нараняване.
▶ Прилагайте натиск само по права линия към бурги-
ята и не натискайте твърде много. Бургиите могат да
се огънат и това да доведе до счупване или загуба на
контрол, водещо до персонално нараняване.
Допълнителни указания за безопасност
▶ Ако работният инструмент се заклини, незабавно изключвайте електроинструмента. Бъдете подготовени за големи реакционни моменти, които предизвикват откат. Работният инструмент блокира, ако електроинструментът се претовари или се заканти в обработвания детайл.
Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти.
Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.
▶ Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последние големи материални щети и може да предизвика токов удар.
▶ Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента.
Описание на продукта и дейността
Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последние токов удар, пожар и/или тежки травми.
Моля, имайте предвид изображенията в предната част на ръководството за работа.
Предназначение на електроинструмента
Електроинструментът е предназначен за ударно пробиване в зидария, бетон и каменни материали, както и за пробиване в дървесни материали, метали, керамични материали и пластмаси. Електроинструменти с електронно регулиране и дясна/лява посока на въртене са подходящи също и за завиване/развиване.
Изобразени елементи
Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната страница.
(1) Патронник със зъбен венец
(2) Превключвател "Пробиване/ударно пробиване"
(3) Застопоряващ бутон за пусковия прекъсвач
(4) Пусков прекъсвач
(5) Превключвател за посоката на въртене
(6) Спомагателна ръкохватка (изолирана повърхност за захващане)
(7) Дълбочинен ограничител
(8) Ръкохватка (изолирана повърхност за захващане)
(9) Ключ за патронника
110 | Български
(10) Винтовъртен бит ^a)
(11) Универсален държач битове ^a)
a) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната комплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.
Технически данни
| Ударна бормашина GSB 600 | ||
| Каталожен номер | 3 601 AA0 3.. | |
| Номинална консумирана мощност | W 600 | |
| Полезна мощност W 300 | ||
| Обороти на празен ход min | ^-1 | 0–3000 |
| Честота на ударите на празен ход | min ^-1 | 0–48000 |
| Номинален въртящ момент Nm 1,4 | ||
| Въртене надясно/наляво ● | ||
| Диаметър на шийката mm 43 | ||
| Макс. диаметър на отвора | ||
| – Бетон mm 13 | ||
| – Зидария mm 13 | ||
| – Стомана mm 10 | ||
| – Дърво mm 25 | ||
| Диапазон на захващаните в патронника работни инструменти | mm 1,5–13 | |
| Маса съгласно EPTA-Procedure 01:2014 | kg 1,7 | |
| Клас на защита | / | |
Данните важат за номинално напрежение [U] от 230 V. При отклюняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират.
Информация за излъчван шум и вибрации
Стойностите на емисии на шум са установени съгласно EN 62841-2-1.
Равницето А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 99 dB(A); мощност на звука 107 dB(A). Неопределеност K = 5 dB.
Пълната стойност на вибрациите a_h (векторната сума по трите направления) и неопределеността К са определени съгласно EN 62841-2-1:
Пробиване в метал: a_h = 5,2 m/s^2 , K = 1,5 m/s^2 , Ударно пробиване в бетон: a_h = 25,3 m/s^2 , K = 1,5 m/s^2 .
Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходящи също така за предварителна оценка на емисиите на вибрации и шум.
Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум може да се различават. Това би могло значительно да увеличи вибрациите и шума през периода на ползване на електроинструмента.
За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емисите на вибрации и шум през периода на ползване на електроинструмента.
Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.
Монтиране
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
Спомагателна ръкохватка (вж. фиг. А)
▶ Използвайте Вашия електроинструмент само с монтирана спомагателна ръкохватка (6).
Можете да преместите допълнителната ръкохватка (6) на 12 позиции, за да постигнете сигурна и непозволяваща умора позиция на работа.
Завъртете долната част на спомагателната ръкохватка (6) в посоката ① и известете спомагателната ръкохватка (6) напред, докато можете да я наклоните до желаната от Вас позиция. След това издърпайте спомагателната ръкохватка (6) отново назад и я затегнете, като завъртите долната част в посоката ②.
Настройване на дълбочината на пробиване (вж. фиг. А)
С дълбочинния ограничител (7) може предварително да се настрои желаната дълбочина на пробиване X.
Завъртете долната ръкохватка на спомагателната ръкохватка (6) обратно на часовниковата стрелка и поставете дълбочинния ограничител (7).
Издърпайте дълбочинния ограничител (7) толкова, че разстоянието между върха на свредлото и върха на дълбочинния ограничител (7) да е равно на желаната дълбочина на пробивания отвор X.
След това отново затегнете долната ръкохватка на спомагателната ръкохватка (6) по посока на часовника.
Награпената повърхност на дълбочинния ограничител (7) трябва да е обърната надолу.
Смяна на работния инструмент
▶ При смяна на работния инструмент работе с предпазни ръкавици. При продължителна работа патронникът може да се нагорещи силно.
Патронник със зъбен венец (вж. фиг. В)
Чрез завъртане наляво отворете патронника със зъбен венец (1), толкова, че работният инструмент да може да бъде поставен. Вкарайте инструмента.
Вкарайте ключа за патронник (9) в предвидените за целта отвори на патронника (1) и затегнете работния инструмент равномерно.
При работа с битове (10) трябва винаги да използвате универсално гнездо (11). Използвайте само битове, под- ходящи за главите на винтовете.
За завинтване поставяйте превключвателя "Пробиване/ударно пробиване" (2) винаги на символа "Пробиване".
Система за прахоулавяне
Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работащия с електроинструмента или намиращи се наблизо лица.
Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.
– Осигурявайте добро проветряване на работното място.
– Препоръчва се използването на дихателна маска с филтър от клас P2.
Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.
▶ Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени.
Смяна на патронника
▶ При електроинструменти, които нямат блокировка на вала, патронникът трябва да бъде заменен в оторизиран клиентски център за електроинструменти на Bosch.
Патронникът трябва да бъде затегнат с въртящ момент прибл. 30 – 35 Nm.
Съобразявайте се с напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на електроинструмента.
Настройване на посоката на въртене (вж. фиг. D - E)
Задействайте превключвателя за посоката на вър- тене (5) само когато електроинструментът е в по- кой.
С помощта на превключвателя (5) можете да сменяте по-соката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач (4).
Въртене надясно: За пробиване и завиване на винтове натиснете превключвателя за посоката на въртене (5) до упор наляво.
Въртене наляво: За развиване на винтове и гайки натиснете превключвателя за посоката на въртене (5) надясно до упор.
Избор на режима на работа
Пробиване и завиване
Поставете превключвателя (2) на символа "Пробиване".
Ударно пробиване
Поставете превключвателя (2) на символа "Ударно пробиване".
Превключвателят (2) попада в позиция с отчетливо прещракване и може да бъде превключван и при работещ електродвигател.
Включване и изключване
За включване на електроинструмента натиснете и задръжте пусковия прекъсвач (4).
За застопоряване на натиснатия пусков прекъсвач (4) натиснете бутона (3).
За изключване на електроинструмента отпуснете пусковия прекъсвач (4), съответно ако е застопорен с бутона (3), първо натиснете краткотрайно и след това отпуснете пусковия прекъсвач (4).
Регулиране на скоростта на въртене/честотата на ударите
В зависимост от силата на натискане на пусковия прекъсвач (4) можете безстепенно да регулирате скоростта на въртене/честотата на ударите на работащия електроинструмент.
Лекият натиск върху пусковия прекъсвач (4) предизвиква малка скорост на въртене/ниска честота на ударите. С увеличаване на натиска се увеличава и скоростта на въртене, респ. честотата на ударите.
112 | Македонски
Указания за работа
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
- Поставяйте електроинструмента на главата на винта/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне.
След продължителна работа с ниска честота на вибрациите трябва да охладите електроинструмента, като го оставите да работи на празен ход прибл. 3 минути с максимална честота на вибрациите.
За пробиване на плочки поставете превключвателя (2) на символа "Пробиване". След пробиването на плочката поставете превключвателя на символа "Ударно пробиване" и работете с удар.
При пробиване на бетон, каменни материали и зидария използвайте свредла с твърдосплавни пластини.
При пробиване на метал използвайте само отлично заточени свредла в безукорно състояние от бързорезна стомана (обозначени с HSS = High Speed Steel). Съответното качество ви гарантира програмата за допълнителни приспособления Bosch.
С уреда за заточване на бургии (принадлежност) можете да заточвате без усилия спирални бургии с диаметър 2,5–10 mm.
Поддържане и сервис
Поддържане и почистване
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.
Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Bosch, за да се запази нивото на безопасност на Bosch електроинструмента.
Клиентска служба и консултация относно употребата
Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:
www.bosch-pt.com
Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.
Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.
България
Robert Bosch SRL
Тел.: +359(0)700 13 667 (Български)
Други сервисни адреси ще откриете на:
С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.
Не изхвърляйте електроинструменти при битовите отпадъци!
Само за страни от ЕС:
Съгласно европейска директива 2012/19/EC и хармонизирането на националното законодателство с нея електронни и електрически уреди, които не могат да се използват, трябва да бъдат събирани отделно и да бъдат предавани за оползотворяване на съдържащите се в тях суровини.
При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околната среда и човешкото здраве.
