ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GCT 30-42 Professional BOSCH

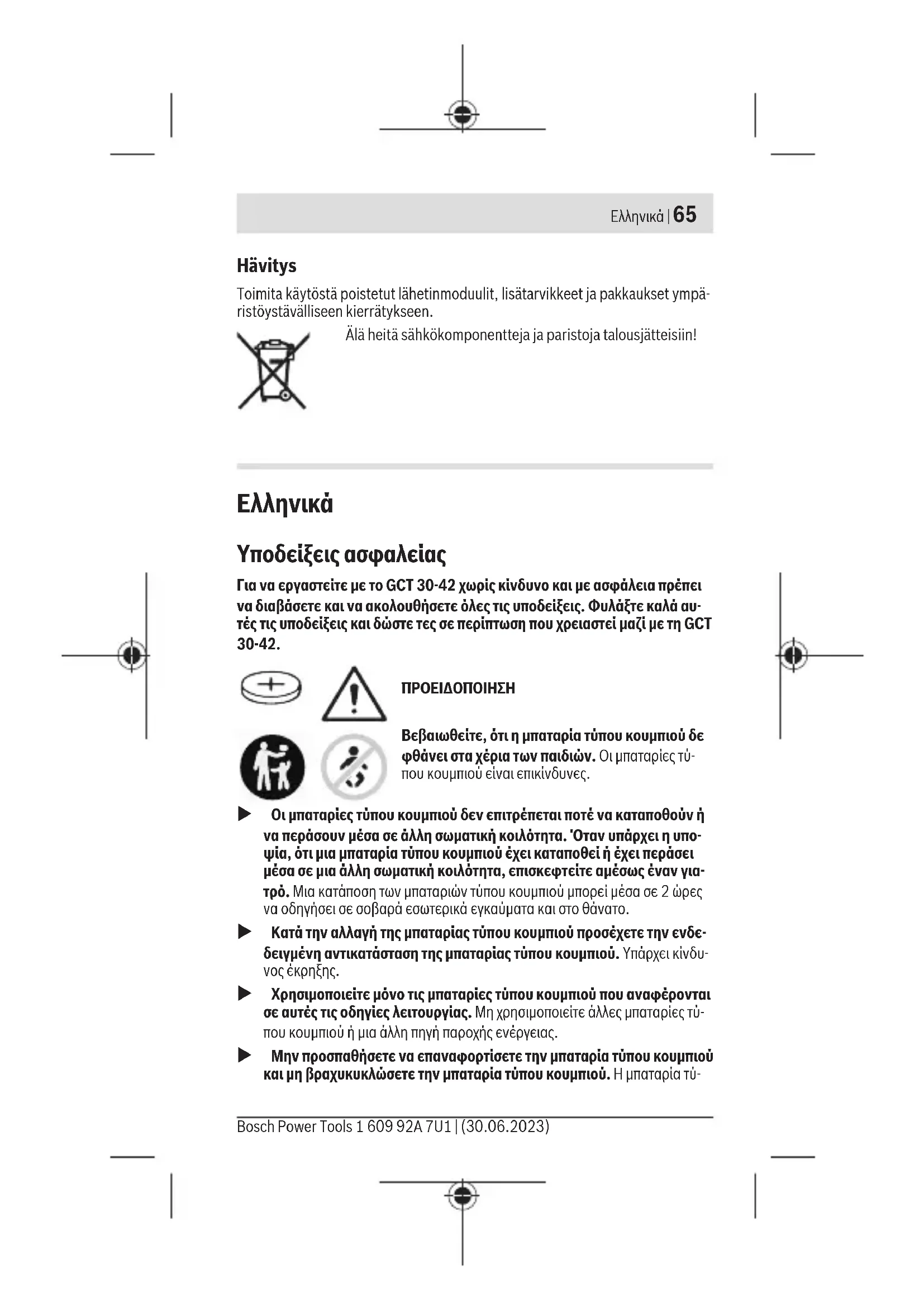

Υποδείξεις ασφαλείας Για να εργαστείτε με τοGCT 30-42 χωρίς κίνδυνο και με ασφάλεια πρέπεινα διαβάσετε και να ακολουθήσετε όλες τις υποδείξεις. Φυλάξτε καλά αυ-τές τις υποδείξεις και δώστε τες σε περίπτωση που χρειαστεί μαζί με τηGCT30-42.ΠΡΟΕΙΔΟΠΟΙΗΣΗΒεβαιωθείτε, ότι η μπαταρία τύπου κουμπιού δεφθάνει στα χέρια των παιδιών. Οι μπαταρίες τύ-που κουμπιού είναι επικίνδυνες. u Οι μπαταρίες τύπου κουμπιού δεν επιτρέπεται ποτέ να καταπoθούν ή να περάσουν μέσα σε άλλη σωματική κοιλότητα. Όταν υπάρχει η υπο-ψία, ότι μια μπαταρία τύπου κουμπιού έχει καταπoθεί ή έχει περάσειμέσα σε μια άλλη σωματική κοιλότητα, επισκεφτείτε αμέσως έναν για-τρό. Μια κατάποση των μπαταριών τύπου κουμπιού μπορεί μέσα σε 2 ώρεςνα οδηγήσει σε σοβαρά εσωτερικά εγκαύματα και στο θάνατο. u Κατά την αλλαγή της μπαταρίας τύπου κουμπιού προσέχετε την ενδε- δειγμένη αντικατάσταση της μπαταρίας τύπου κουμπιού. Υπάρχει κίνδυ-νος έκρηξης. u Χρησιμοποιείτε μόνο τις μπαταρίες τύπου κουμπιού που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Μη χρησιμοποιείτε άλλες μπαταρίες τύ-που κουμπιού ή μια άλλη πηγή παροχής ενέργειας. u Μην προσπαθήσετε να επαναφορτίσετε την μπαταρία τύπου κουμπιού και μη βραχυκυκλώσετε την μπαταρία τύπου κουμπιού. Η μπαταρία τύ-Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)66 | Ελληνικά που κουμπιού ενδέχεται να παρουσιάσει διαρροή, να εκραγεί, να πάρει φω- τιά και να τραυματίσει άτομα. u Απομακρύνετε και αποσύρετε τι εκφορτισμένες μπαταρίες τύπου κου- μπιού σύμφωνα με τους κανονισμούς.Οι εκφορτισμένες μπαταρίες τύπου κουμπιού μπορούν να παρουσιάσουν διαρροή και να προξενήσουν έτσι ζη- μιά στο προϊόν ή να τραυματίσουν άτομα. u Μην υπερθερμαίνετε την μπαταρία τύπου κουμπιού και μην την ρίχνε- τε στη φωτιά. Η μπαταρία τύπου κουμπιού ενδέχεται να παρουσιάσει διαρ- ροή, να εκραγεί, να πάρει φωτιά και να τραυματίσει άτομα. u Μην προξενήσετε ζημιά στην μπαταρία τύπου κουμπιού και μην ανοίξε- τε την μπαταρία τύπου κουμπιού. Η μπαταρία τύπου κουμπιού ενδέχεται να παρουσιάσει διαρροή, να εκραγεί, να πάρει φωτιά και να τραυματίσει

u Μη φέρετε μια χαλασμένη μπαταρία τύπου κουμπιού σε επαφή με νε- ρό. Το εξερχόμενο λίθιο μπορεί με το νερό να δημιουργήσει υδρογόνο και έτσι να οδηγήσει σε φωτιά, έκρηξη ή στον τραυματισμό ατόμων. Το λεκτικό σήμα Bluetooth® όπως επίσης τα εικονογράμματα (λογότυπα) εί- ναι καταχωρημένες μάρκες και ιδιοκτησία της Bluetooth SIG, Inc. Οποια- δήποτε χρήση αυτών των λεκτικών σημάτων/εικονογραμμάτων από τη Robert Bosch Power Tools GmbH πραγματοποιείται με τη σχετική άδεια

Μη στερεώστε ποτέ τη μονάδα πομπού σε σημεία (π.χ. επιφάνειες λαβής, διακόπτες, οθόνες), που είναι απαραίτητα για τη λειτουργία του εργαλείου

Περιγραφή προϊόντος και ισχύος Χρήση σύμφωνα με τον προορισμό Η μονάδα πομπού GCT30-42 δημιουργεί ένα σήμα εκκίνησης/στάσης για έναν απορροφητήρα σκόνης. Αυτό το σήμα μπορεί να μεταδοθεί είτε σε έναν απορ- ροφητήρα Bosch Professional με λειτουργία αυτόματης εκκίνησης ή στη μονάδα δέκτη GCA30-42. Περισσότερες πληροφορίες λαμβάνετε στις οδηγίες χειρισμού του συστήματος αυτόματης εκκίνησης της Bosch GCA 30-42 + GCT 30-42 και του χρησιμο- ποιούμενου απορροφητήρα σκόνης. Απεικονιζόμενα στοιχεία Η απαρίθμηση των εικονιζομένων εξαρτημάτων αναφέρεται στην παράσταση στις σελίδες γραφικών. (1) Μονάδα πομπού (2) LED ένδειξης κατάστασης (Διασύνδεση χρήστη) 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsΕλληνικά | 67 (3) Πλήκτρο εκκίνησης/στάσης (Διασύνδεση χρήστη) (4) Λαστιχένια ταινία με άγκιστρο στερέωσης (5) Λαστιχένια ταινία Τεχνικά στοιχεία Μονάδα πομπού GCT 30-42 Κωδικός αριθμός 1 600 A02 GH. Θερμοκρασία λειτουργίας –20...+50 °C Θερμοκρασία αποθήκευσης –20...+65°C

43x18x42mm Μήκος λαστιχένιας ταινίας 240mm Κατηγορία προστασίας IP54 Μεταφορά δεδομένων Bluetooth® Bluetooth® 4.2 (Low Energy) Χρησιμοποιούμενη περιοχή συ-

2.402–2.480MHz Ισχύς εξόδου <10mW Παροχή ενέργειας Bluetooth® Low Energy Module Μπαταρία τύπου κουμπιού Μπαταρία λιθίου 3V, CR2032 A) Χωρίς λαστιχένια ταινία Οι τιμές μπορεί να διαφέρουν ανάλογα με το προϊόν και υπόκεινται σε συνθήκες εφαρμογής καθώς και περιβάλλοντος. Περισσότερες πληροφορίες κάτω από www.bosch-professional.com/wac. Συναρμολόγηση και λειτουργία Συναρμολόγηση της μονάδας πομπού – Θέστε το ένα άκρο της λαστιχένιας ταινίας(5) σε ένα από τα δύο άγκιστρα στερέωσης(4). – Στερεώστε τη μονάδα πομπού(1) στο εργαλείο μπαταρίας. Γι’ αυτό σφίξτε τη λαστιχένια ταινία(5) σταθερά και θέστε το ελεύθερο άκρο στο δεύτερο άγκιστρο στερέωσης(4). Κόψτε τη λαστιχένια ταινία σε περίπτωση που χρειάζεται στο κατάλληλο μή-

Κατάλληλες είναι θέσεις, στις οποίες το εργαλείο μπαταρίας δημιουργεί αρ- κετούς κραδασμούς κατά τη λειτουργία. Μη στερεώστε ποτέ τη μονάδα πο- Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)68 | Ελληνικά μπού σε σημεία, που είναι απαραίτητα για τη λειτουργία του εργαλείου μπα- ταρίας (π.χ. επιφάνειες λαβής, διακόπτες, οθόνες). Θέση σε λειτουργία – Συνδέστε τη μονάδα πομπούGCT 30-42 με τη μονάδα δέκτηGCA 30-42 ή με τον κατάλληλο απορροφητήρα Bosch Professional. Διαβάστε γι’ αυτό τα κεφάλαια Θέση σε λειτουργία και Αποκατάσταση της σύνδεσης στις οδηγίες χειρισμού του συστήματος αυτόματης εκκίνησης GCA 30-42 + GCT 30-42 ή του χρησιμοποιούμενου απορροφητήρα. Κατά την αλλαγή μιας μπαταρίας τύπου κουμπιού ισχύουν τα εξής: – Σε περίπτωση που η μονάδα πομπού GCT30-42 πριν την αλλαγή της μπατα- ρίας τύπου κουμπιού ήταν συνδεδεμένη με τη μονάδα δέκτη GCA30-42, τότε η σύνδεση αποκαθίσταται ξανά αυτόματα μετά την αλλαγή της μπαταρί- ας τύπου κουμπιού. – Εάν πριν από την αλλαγή της μπαταρίας τύπου κουμπιού δεν υπήρχε καμία σύνδεση, τότε πρέπει να αποκατασταθεί η σύνδεση. Μετά από μια επαναφορά (reset) πρέπει να συνδεθούν εκ νέου η μονάδα πο- μπού και η μονάδα δέκτη. Αυτόματη εκκίνηση του απορροφητήρα – Τοποθετήστε τον εύκαμπτο σωλήνα αναρρόφησης στη διάταξη αναρρόφη- σης του εργαλείου μπαταρίας. Αναγνώριση κραδασμών Η μονάδα πομπού GCT 30-42 διαθέτει μια αναγνώριση κραδασμών. Όταν ανα- γνωρίσει κραδασμούς του ενεργοποιημένου εργαλείου μπαταρίας, ενεργοποιεί- ται αυτόματα ο απορροφητήρας. Όταν απενεργοποιήσετε το εργαλείο μπαταρίας, τότε απενεργοποιείται ο απορ- ροφητήρας αυτόματα μετά από έναν ορισμένο χρόνο συνέχισης της λειτουργίας. Χειροκίνητη ενεργοποίηση/απενεργοποίηση – Πατήστε σύντομα το πλήκτρο εκκίνησης/στάσης(3) στη μονάδα πομπού(1). Ο απορροφητήρας σκόνης ενεργοποιείται. – Για την απενεργοποίηση του απορροφητήρα πατήστε εκ νέου το πλήκτρο εκ- κίνησης/στάσης(3) στη μονάδα πομπού. Υπόδειξη: Όταν απενεργοποιήσετε τον απορροφητήρα με το πλήκτρο εκκίνη- σης/στάσης(3) στη μονάδα πομπού, ξεκινά ο απορροφητήρας αυτόματα εκ νέου, μόλις η μονάδα πομπού(1) αναγνωρίσει κραδασμούς του εργαλείου μπα-

1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsΕλληνικά | 69 Επαναφορά στις ρυθμίσεις του εργοστασίου – Κρατήστε το πλήκτρο εκκίνησης/στάσης(3) πατημένο τόσο, ώσπου το LED ένδειξης κατάστασης(2) να αναβοσβήσει σύντομα τέσσερις φορές διαδοχι-

Ένδειξη της κατάστασης

ένδειξης κα- τάστασης (Δια-

χρήστη)(2) Σημασία/Αιτία Λύση Μπλε – Η σύνδεση αποκαθίστα-

– Μεταφέρονται δεδο-

Πράσινη – Σύνδεση αποκατεστη-

– Μπαταρία τύπου κου- μπιού επαρκώς φορτι-

Κίτρινη – Μπαταρία τύπου κου- μπιού σχεδόν άδεια Αλλάξτε σύντομα την μπατα- ρία τύπου κουμπιού Κόκκινη – Σύνδεση μη αποκατε-

– Μπαταρία τύπου κου- μπιού άδεια – Ξεκινήστε την προ- σπάθεια σύνδεσης εκ

– Αλλαγή της μπαταρίας τύπου κουμπιού Συντήρηση και σέρβις Συντήρηση και καθαρισμός Απομακρύνετε τη ρύπανση με ένα πινέλο ή με ένα υγρό πανί. Μη χρησιμοποιή- σετε κανένα υγρό καθαρισμού ή διαλύτη. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)70 | Ελληνικά Αντικατάσταση της μπαταρίας τύπου κουμπιού u Προσοχή: Αντικαθιστάτε μια μπαταρία τύπου κουμπιού πάντοτε με μια μπαταρία τύπου κουμπιού του ίδιου τύπου. Υπάρχει κίνδυνος έκρηξης. u Απομακρύνετε και αποσύρετε τι εκφορτισμένες μπαταρίες τύπου κου- μπιού σύμφωνα με τους κανονισμούς.Οι εκφορτισμένες μπαταρίες τύπου κουμπιού μπορούν να παρουσιάσουν διαρροή και να προξενήσουν έτσι ζη- μιά στο προϊόν ή να τραυματίσουν άτομα. – Ανοίξτε το κάλυμμα της θήκης της μπαταρίας στην πίσω πλευρά της μονάδας πομπού με ένα κέρμα. – Αφαιρέστε την μπαταρία τύπου κουμπιού προσεκτικά και τοποθετήστε μια νέα μπαταρία τύπου κουμπιού. Προσέξτε τη σήμανση για τη σωστή τοποθέτηση της μπαταρίας τύπου κου-

– Κλείστε το κάλυμμα της θήκης της μπαταρίας με ένα κέρμα. Γυρίστε το κάλυμμα μέχρι τέρμα, για να εξασφαλίσετε ένα σωστό κλείσιμο. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλ- λακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρεί- τε επίσης κάτω από: www.bosch‑pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: [e-mail] www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses
