РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GCT 30-42 Professional BOSCH

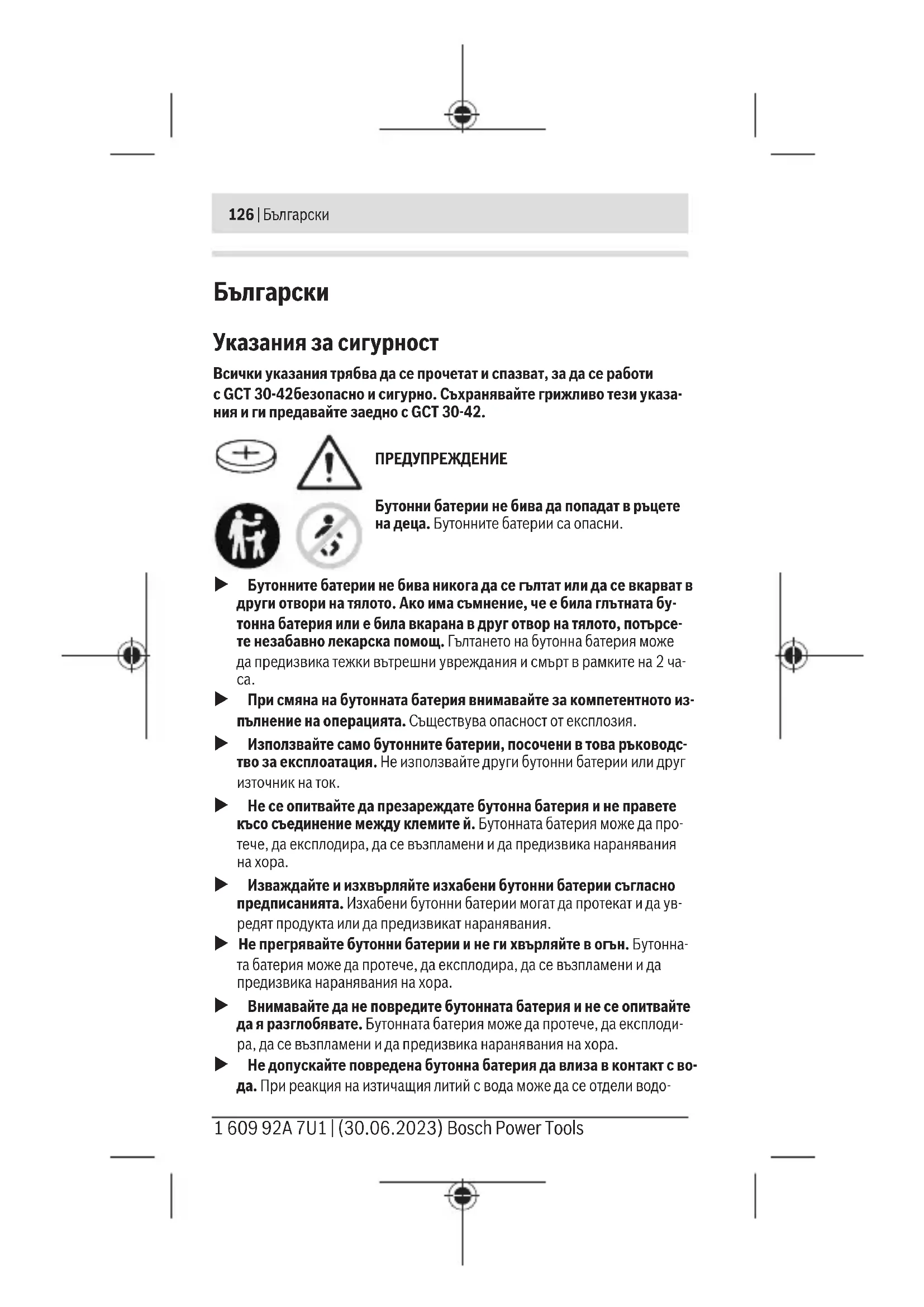

Указания за сигурност Всички указания трябва да се прочетат и спазват, за да се работи сGCT 30-42безопасно и сигурно. Съхранявайте грижливо тези указа- ния и ги предавайте заедно сGCT 30-42. ПРЕДУПРЕЖДЕНИЕ Бутонни батерии не бива да попадат в ръцете на деца. Бутонните батерии са опасни. u Бутонните батерии не бива никога да се гълтат или да се вкарват в други отвори на тялото. Ако има съмнение, че е била глътната бу- тонна батерия или е била вкарана в друг отвор на тялото, потърсе- те незабавно лекарска помощ. Гълтането на бутонна батерия може да предизвика тежки вътрешни увреждания и смърт в рамките на 2ча-

u При смяна на бутонната батерия внимавайте за компетентното из- пълнение на операцията. Съществува опасност от експлозия. u Използвайте само бутонните батерии, посочени в това ръководс- тво за експлоатация. Не използвайте други бутонни батерии или друг източник на ток. u Не се опитвайте да презареждате бутонна батерия и не правете късо съединение между клемите й. Бутонната батерия може да про- тече, да експлодира, да се възпламени и да предизвика наранявания

u Изваждайте и изхвърляйте изхабени бутонни батерии съгласно предписанията. Изхабени бутонни батерии могат да протекат и да ув- редят продукта или да предизвикат наранявания. u Не прегрявайте бутонни батерии и не ги хвърляйте в огън. Бутонна- та батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора. u Внимавайте да не повредите бутонната батерия и не се опитвайте да я разглобявате. Бутонната батерия може да протече, да експлоди- ра, да се възпламени и да предизвика наранявания на хора. u Не допускайте повредена бутонна батерия да влиза в контакт с во- да. При реакция на изтичащия литий с вода може да се отдели водо- 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsБългарски | 127 род, вследствие на което да възникне пожар, експлозия или да бъдат предизвикани наранявания. Наименованието Bluetooth® както и графичните елементи (лога) са ре- гистрирани търговски марки на фирма Bluetooth SIG, Inc. Ползването на това наименование и на графичните елементи от фирма Robert Bosch Power Tools GmbH става по лиценз. Никога не закрепвайте предавателния модул на места (напр. повърх- ности за захващане, прекъсвачи, индикатори), които са нужни за обс- лужването на акумулаторния инструмент. Описание на продукта и дейността Предназначение на електроинструмента Предавателният модул GCT30-42 генерира старт-стоп сигнал за прахос- мукачка. Този сигнал може да се предава към Bosch Professional прахос- мукачка с функция за автоматично стартиране или към приемателния мо- дул GCA30-42. Допълнителна информация ще получите в ръководствата за експлоатация на системата за автоматичен старт на Bosch GCA 30-42 + GCT 30-42 и на използваната прахосмукачка. Изобразени елементи Номерирането на изобразените компоненти се отнася до фигурите на гра- фичната страница. (1) Предавателен модул (2) LED статусна индикация (потребителски интерфейс) (3) Старт/стоп бутон (потребителски интерфейс) (4) Крепежна кука гумена лента (5) Гумена лента Технически данни Предавателен модул GCT 30-42 Каталожен номер 1 600 A02 GH. Работна температура –20...+50°C Температурен диапазон за съхраняване –20...+65°C

43x18x42mm Дължина гумена лента 240mm Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)128 | Български Предавателен модул GCT 30-42 Клас на защита IP54 Пренасяне на данни Bluetooth® Bluetooth® 4.2 (Low Energy) Използвана честотна лента 2402–2480MHz Изходяща мощност <10mW Захранване с енергия Bluetooth® Low Energy модул Бутонна батерия 3V литиева батерия, CR2032 A) без гумена лента Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac. Монтиране и работа Монтиране на предавателен модул – Поставете единия край на гумената лента(5) върху едната от двете крепежни куки(4). – Закрепете предавателния модул(1) върху акумулаторния инстру- мент. За целта затегнете гумената лента(5) и поставете свободния край върху втората крепежна кука(4). При нужда отрежете гумената лента до подходящата дължина. Подходящи са места, на които акумулаторният инструмент генерира достатъчно вибрация при работа. Никога не закрепвайте предавател- ния модул на места, които са нужни за обслужването на акумулатор- ния инструмент (напр. повърхности за захващане, прекъсвачи, инди-

Пускане в експлоатация – Свържете предавателния модулGCT 30-42 с приематлния модулGCA 30-42 или с подходяща Bosch Professional прахосмукачка. Прочетете за целта главите Въвеждане в експлоатация и Изготвяне на връзка в ръководството за обслужване на системата за автоматично стартиране GCA 30-42 + GCT 30-42 или на използваната прахосму-

При смяна на бутонна батерия важи следното: – Ако предавателният модул GCT30-42 преди смяната на бутонната ба- терия е бил свързан с приемателния модул GCA30-42, връзката след смяната на бутонната батерия автоматично се възстановява. 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsБългарски | 129 – Ако преди смяната на бутонната батерия не е имало връзка, то връзка- та трябва да се установи. След нулиране предавателният и приемателният модул трябва да се свър- жат отново. Автоматичен старт на прахосмукачката – Пъхнете изсмукващия маркуч в прахоуловителната приставка на аку- мулаторния инструмент. Разпознаване на вибрации Предавателният модул GCT 30-42 разполага с разпознаване на вибрации. Ако разпознае вибрациите на активирания акумулаторен инструмент, прахосмукачката автоматично се включва. Ако изключите акумулаторния инструмент, то прахосмукачката след опре- делено време на работа по инерция автоматично се изключва. Ръчно включване/изключване – Натиснете за кратко старт/стоп бутона(3) върху предавателния модул(1). Прахосмукачката се включва. – За изключване на прахосмукачката натиснете отново старт/стоп бутона(3) върху предавателния модул. Указание: Ако изключите прахосмукачката със старт/стоп бутона(3) вър- ху предавателния модул, прахосмукачката автоматично стартира отново, когато предавателният модул(1) разпознае вибрациите на акумулатор- ния инструмент. Нулиране до фабричните настройки – Задръжте старт/стоп бутона(3) натиснат за толкова дълго, че LED ста- тусната индикация(2) да премига за кратко четири пъти в синьо. Индикатори за състоянието

статусна инди- кация (потреби-

интерфейс)(2) Значения/причина Решение Син – Свързването се уста-

– Данните се предават

статусна инди- кация (потреби-

интерфейс)(2) Значения/причина Решение Зелен – Свързване установе-

– Бутонната батерия е достатъчно добре за-

Жълт – Бутонната батерия е почти изтощена Скоро сменете бутонната

Червен – Свързване не е уста-

– Бутонната батерия е

– Стартирайте отново опит за свързване

– Смяна на бутонната

Поддържане и сервиз Поддържане и почистване Премахвайте замърсяванията с четка или с влажна кърпа. Не използвайте почистващи препарати или разтворители. Смяна на бутонната батерия u Внимание: Винаги заменяйте бутонната батерия с друга от същия тип. Съществува опасност от експлозия. u Изваждайте и изхвърляйте изхабени бутонни батерии съгласно предписанията. Изхабени бутонни батерии могат да протекат и да ув- редят продукта или да предизвикат наранявания. – Отворете капака на гнездото за батерии от задната страна на предава- телния модул с монета. – Извадете внимателно бутонната батерия и поставете нова. Спазвайте обозначението за правилно поставяне на бутонната бате-

– Затворете капака на гнездото за батерии с монета. Завъртете капака до упор, за да се гарантира правилно затваряне. 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsМакедонски | 131 Клиентска служба и консултация относно употребата Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонент- ни чертежи и информация за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удо- волствие при въпроси за нашите продукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

Предавателният модул, принадлежностите и опаковките трябва да се пре- дадат за екологично рециклиране. Не изхвърляйте електронни компоненти и батерии при битовите отпадъци!

– Замена на копчестата
