РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GCT 30-42 Professional BOSCH

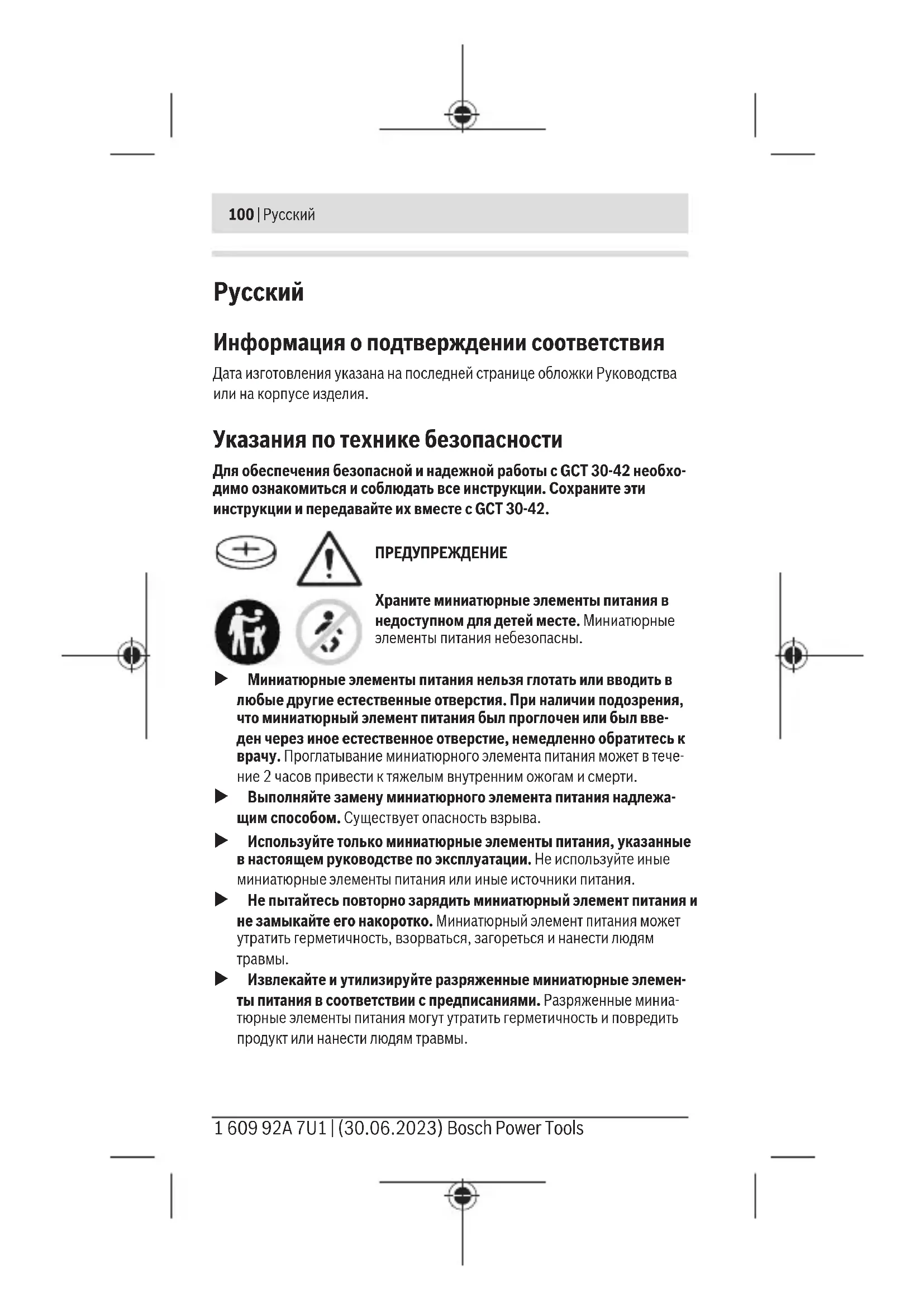

Информация о подтверждении соответствия Дата изготовления указана на последней странице обложки Руководства или на корпусе изделия. Указания по технике безопасности Для обеспечения безопасной и надежной работы с GCT 30-42 необхо- димо ознакомиться и соблюдать все инструкции. Сохраните эти инструкции и передавайте их вместе с GCT 30-42. ПРЕДУПРЕЖДЕНИЕ Храните миниатюрные элементы питания в недоступном для детей месте. Миниатюрные элементы питания небезопасны. u Миниатюрные элементы питания нельзя глотать или вводить в любые другие естественные отверстия. При наличии подозрения, что миниатюрный элемент питания был проглочен или был вве- ден через иное естественное отверстие, немедленно обратитесь к врачу. Проглатывание миниатюрного элемента питания может в тече- ние 2часов привести к тяжелым внутренним ожогам и смерти. u Выполняйте замену миниатюрного элемента питания надлежа- щим способом. Существует опасность взрыва. u Используйте только миниатюрные элементы питания, указанные в настоящем руководстве по эксплуатации. Не используйте иные миниатюрные элементы питания или иные источники питания. u Не пытайтесь повторно зарядить миниатюрный элемент питания и не замыкайте его накоротко. Миниатюрный элемент питания может утратить герметичность, взорваться, загореться и нанести людям

u Извлекайте и утилизируйте разряженные миниатюрные элемен- ты питания в соответствии с предписаниями. Разряженные миниа- тюрные элементы питания могут утратить герметичность и повредить продукт или нанести людям травмы. 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsРусский | 101 u Не нагревайте миниатюрный элемент питания и не бросайте его в огонь. Миниатюрный элемент питания может утратить герметичность, взорваться, загореться и нанести людям травмы. u Не повреждайте миниатюрный элемент питания и не разбирайте его. Миниатюрный элемент питания может утратить герметичность, взорваться, загореться и нанести людям травмы. u Не давайте поврежденному миниатюрному элементу питания контактировать с водой. Высвободившийся литий может вступить в реакцию с водородом воды, вызвав при этом пожар, взрыв или трав- мирование людей. Словесный товарный знак Bluetooth® и графический знак (логотип) являются зарегистрированным товарным знаком и собственностью Bluetooth SIG, Inc. Компания Robert Bosch Power Tools GmbH исполь- зует этот словесный товарный знак/логотип по лицензии. Не фиксируйте модуль передатчика на местах (например, поверхно- стях для захвата, выключателях, индикаторах), которые необходимы для работы аккумуляторного инструмента. Описание продукта и услуг Применение по назначению Модуль передатчика GCT30-42 воспроизводит сигнал включения/выклю- чения для пылесоса. Этот сигнал может быть передан либо на пылесос Bosch Professional с функцией автоматического запуска, либо на модуль приемника GCA30-42. Для получения дополнительной информации см. руководство по эксплуа- тации системы автоматического запуска Bosch GCA 30-42 + GCT 30-42 и используемого пылесоса. Изображенные составные части Нумерация изображенных компонентов выполнена по рисункам на стра- ницах с изображением. (1) Модуль передатчика (2) Светодиодный индикатор состояния(пользовательский интер-

(3) Кнопка включения/выключения (пользовательский интерфейс) (4) Крепежный крюк для резинки (5) Резиновая лента Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)102 | Русский Технические данные Модуль передатчика GCT 30-42 Товарный номер 1 600 A02 GH. Рабочая температура –20...+50 °C Температура хранения –20...+65 °C

43x18x42мм Длина резиновой ленты 240мм Класс защиты IP54 Передача данных Bluetooth® Bluetooth® 4.2 (Low Energy) Используемый диапазон ча-

2402–2480 МГц Выходная мощность <10 мВт Питание модуля Bluetooth® Low Energy Миниатюрный (кнопочный) элемент питания Литиевая батарея 3В, CR2032 A) без резиновой ленты Значения могут варьироваться в зависимости от инструмента, способа применения и условий окружающей среды. Более подробная информа- ция представлена на сайте www.bosch-professional.com/wac. Монтаж и эксплуатация Установка модуля передатчика – Прикрепите один конец резиновой ленты (5) к одному из двух кре- пежных крюков (4). – Прикрепите модуль передатчика к (1) аккумуляторному инструменту. Для этого натяните резиновую ленту (5) и прикрепите свободный ко- нец ко второму крепежному крюку (4). При необходимости отрежьте резиновую ленту до нужной длины. Подходят места, где аккумуляторный инструмент создает достаточную вибрацию во время работы. Не фиксируйте модуль передатчика на местах, которые необходимы для работы аккумуляторного инстру- мента (например, поверхностях для захвата, выключателях, индикато-

1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsРусский | 103 Включение электроинструмента – Подключите модуль передатчика GCT 30-42 к модулю приемника GCA 30-42 или к соответствующему пылесосу Bosch Professional. Для этого прочитайте главы Ввод в эксплуатацию и Установление со- единения в руководстве по эксплуатации системы автоматического запуска GCA 30-42 + GCT 30-42 или используемого пылесоса. Следующее применимо при замене кнопочного элемента питания: – Если модуль передатчика GCT30-42 был подключен к модулю прием- ника GCA30-42 до замены кнопочного элемента питания, соединение будет автоматически восстановлено после замены кнопочного эле- мента питания. – Если до замены кнопочного элемента питания соединение отсутство- вало, его необходимо установить. После сброса необходимо снова подключить модули передатчика и при-

Автоматический запуск пылесоса – Вставьте шланг для пылесоса в крепеж пылеудаления аккумуляторно- го инструмента . Обнаружение вибрации Модуль передатчика GCT 30-42 имеет функцию обнаружения вибрации. Если она распознает вибрацию активированного аккумуляторного инструмента, пылесос включается автоматически. Если вы выключите аккумуляторный инструмент, пылесос автоматически выключится по истечении времени выбега. Включение/выключение вручную – Коротко нажмите кнопку включения/выключения (3) на модуле пере- датчика (1). Пылесос включается. – Чтобы выключить пылесос, снова нажмите кнопку включения/выклю- чения (3) на модуле передатчика. Примечание: если вы выключите пылесос с помощью кнопки включе- ния/выключения (3) на модуле передатчика, пылесос снова автоматиче- ски включится, как только модуль передатчика (1) обнаружит вибрацию от аккумуляторного инструмента. Сброс до заводских настроек – Нажмите и удерживайте кнопку включения/выключения (3), пока светодиодный индикатор состояния(2) не мигнет синим цветом четыре раза подряд. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)104 | Русский Индикаторы состояния GCT 30-42: све- тодиодный ин- дикатор состоя- ния(пользова- тельский интер- фейс) (2) Значение/причина Решение Синий – Установка соединения

Зеленый – Соединение установ-

– Кнопочный элемент питания достаточно

Желтый – Кнопочный элемент питания почти разря-

Замените кнопочный эле- мент питания Красный – Соединение не уста-

– Кнопочный элемент питания разряжен – Повторите попытку подключения

– Замените кнопочный элемент питания Техобслуживание и сервис Техобслуживание и очистка Удалите загрязнения кисточкой или влажной тканью. Не используйте ка- кие-либо чистящие средства или растворители. Замена кнопочного элемента питания u Внимание: всегда заменяйте элемент питания на элемент питания того же типа. Существует опасность взрыва. u Извлекайте и утилизируйте разряженные миниатюрные элемен- ты питания в соответствии с предписаниями. Разряженные миниа- тюрные элементы питания могут утратить герметичность и повредить продукт или нанести людям травмы. 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsРусский | 105 – Откройте крышку батарейного отсекана задней стороне модуля пере- датчика с помощью монеты. – Осторожно извлеките миниатюрный элемент питания и вставьте но- вый миниатюрный элемент питания. Обратите внимание на маркировку для правильной установки кнопоч- ного элемента питания. – Закройте крышку батарейного отсекас помощью монеты. Поверните крышку до упора, чтобы обеспечить правильное закрытие. Сервис и консультирование по вопросам применения Сервисный отдел ответит на все Ваши вопросы по ремонту и обслужива- нию Вашего продукта, а также по запчастям. Изображения с про- странственным разделением делатей и информацию по запчастям можно посмотреть также по адресу: www.bosch-pt.com Коллектив сотрудников Bosch, предоставляющий консультации на пред- мет использования продукции, с удовольствием ответит на все Ваши во- просы относительного нашей продукции и ее принадлежностей. Пожалуйста, во всех запросах и заказах запчастей обязательно указы- вайте 10-значный товарный номер по заводской табличке изделия. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электроинструмента, с соблюдени- ем требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Ро- берт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести к ущербу для Вашего здо- ровья. Изготовление и распространение контрафактной продукции пре- следуется по Закону в административном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г. Химки, Московская обл. Тел.: [phone] E-Mail: [e-mail] www.bosch-pt.ru Дополнительные адреса сервисных центров вы найдете по ссылке: www.bosch-pt.com/serviceaddresses В случае выхода электроинструмента из строя в течение гарантийного срока эксплуатации по вине изготовителя, владелец имеет право на бес- платный гарантийный ремонт, при соблюдении следующих условий: – отсутствие механических повреждений; Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)106 | Русский – отсутствие признаков нарушения требований руководства по эксплу-

– наличие в руководстве по эксплуатации отметки продавца о продаже и подписи покупателя; – соответствие серийного номера электроинструмента и серийному но- меру в гарантийном талоне; – отсутствие следов неквалифицированного ремонта. Гарантия не распространяется на: – любые поломки, связанные с форс-мажорными обстоятельствами; – нормальный износ: электроинструмента, так же, как и все электриче-

Гарантией не покрывается ремонт, потребность в котором возникает вследствие нормального износа, сокращающего срок службы таких ча- стей инструмента, как присоединительные контакты, провода, щётки и

– естественный износ (полная выработка ресурса); – оборудование и его части, выход из строя которых стал следствием неправильной установки, несанкционированной модификации, не- правильного применения, нарушение правил обслуживания или хра-

– неисправности, возникшие в результате перегрузки электроинстру- мента. (К безусловным признакам перегрузки инструмента относятся: появление цвета побежалости, деформация или оплавление деталей и узлов электроинструмента, потемнение или обугливание изоляции проводов электродвигателя под действием высокой температуры.)

Модуль передатчика, принадлежности и упаковка должны быть утилизи- рованы безопасным для окружающей среды образом. Не выбрасывайте электронные компоненты и батарейки в бытовой мусор! 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsУкраїнська | 107
