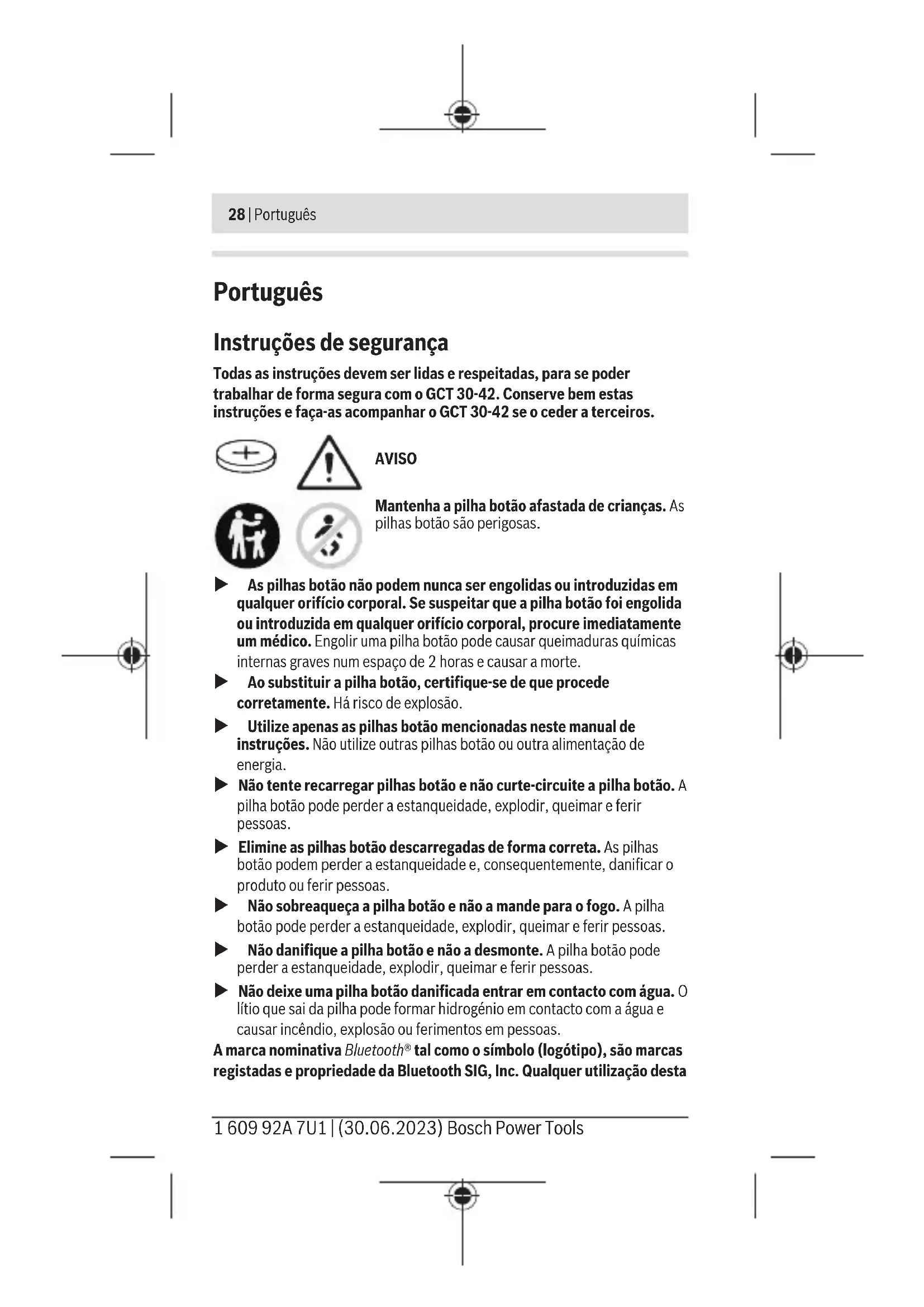

yendo la que pueda causar su operación no deseada. Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)28 | Português Português Instruções de segurança Todas as instruções devem ser lidas e respeitadas, para se poder trabalhar de forma segura com oGCT 30-42. Conserve bem estas instruções e faça-as acompanhar oGCT 30-42 se o ceder a terceiros. AVISO Mantenha a pilha botão afastada de crianças. As pilhas botão são perigosas. u As pilhas botão não podem nunca ser engolidas ou introduzidas em qualquer orifício corporal. Se suspeitar que a pilha botão foi engolida ou introduzida em qualquer orifício corporal, procure imediatamente um médico. Engolir uma pilha botão pode causar queimaduras químicas internas graves num espaço de 2 horas e causar a morte. u Ao substituir a pilha botão, certifique-se de que procede corretamente. Há risco de explosão. u Utilize apenas as pilhas botão mencionadas neste manual de instruções. Não utilize outras pilhas botão ou outra alimentação de energia. u Não tente recarregar pilhas botão e não curte-circuite a pilha botão. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas. u Elimine as pilhas botão descarregadas de forma correta. As pilhas botão podem perder a estanqueidade e, consequentemente, danificar o produto ou ferir pessoas. u Não sobreaqueça a pilha botão e não a mande para o fogo. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas. u Não danifique a pilha botão e não a desmonte. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas. u Não deixe uma pilha botão danificada entrar em contacto com água. O lítio que sai da pilha pode formar hidrogénio em contacto com a água e causar incêndio, explosão ou ferimentos em pessoas. A marca nominativa Bluetooth® tal como o símbolo (logótipo), são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsPortuguês | 29 marca nominativa/deste símbolo por parte da Robert Bosch Power Tools GmbH possui a devida autorização. Nunca fixe o módulo transmissor em locais (p. ex. superfícies do punho, interruptores, indicadores), que são necessários para a utilização da ferramentas sem fio. Descrição do produto e do serviço Utilização adequada O módulo transmissor GCT30-42 origina uma sinal de iniciar/parar para o aspirador. Este sinal pode ser transmitido para um aspirador Bosch Professional com função iniciar/parar ou para o módulo recetor GCA30-42. Para mais informações consulte as instruções de utilização do sistema de arranque automático Bosch GCA 30-42 + GCT 30-42 e do aspirador utilizado. Componentes ilustrados A numeração dos componentes exibidos diz respeito às representações existentes nas páginas dos gráficos. (1) Módulo transmissor (2) Indicador de estado LED (interface do utilizador) (3) Botão iniciar/parar (interface do utilizador) (4) Gancho de fixação elástico (5) Elástico Dados técnicos Módulo transmissor GCT 30-42 Número de produto 1 600 A02 GH. Temperatura de serviço –20...+50°C Temperatura de armazenamento –20...+65°C Dimensões

43x18x42mm Comprimento elástico 240mm Classe de proteção IP54 Transferência de dados Bluetooth® Bluetooth® 4.2 (Low Energy) Faixa de frequência usada 2402–2480 MHz Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)30 | Português Módulo transmissor GCT 30-42 Potência de saída <10 mW Abastecimento de energia Bluetooth® Low Energy Module Pilha botão Pilha de lítio de 3V, CR2032 A) sem elástico Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac. Montagem de funcionamento Montar módulo transmissor – Coloque uma extremidade do elástico (5) num dos dois ganchos de fixação (4). – Fixe o módulo transmissor (1) na ferramenta sem fio. Para isso, puxe bem o elástico (5) e coloque a extremidade livre no segundo gancho de fixação (4). Se necessário, corte o elástico para o comprimento certo. Os locais adequados são aqueles onde a ferramenta sem fio gera vibração suficiente durante a operação. Nunca fixe o módulo transmissor em locais que são necessários para a utilização da ferramentas sem fio (p. ex. superfícies do punho, interruptores, indicadores). Colocação em funcionamento – Use o módulo transmissor GCT 30-42 com o módulo recetor GCA 30-42 ou com o aspirador Bosch Professional adequado. Para isso leia o capítulo Colocação em funcionamento e Estabelecer ligação nas instruções de utilização do sistema de arranque automático GCA 30-42 + GCT 30-42 ou do aspirador utilizado. Ao trocar a pilha é válido do seguinte: – Se o módulo transmissor GCT30-42 estava ligado ao módulo recetor GCA30-42 antes da troca da pilha botão, a ligação é restaurada automaticamente após trocar a pilha botão. – Se antes da troca da pilha botão não havia ligação, então é preciso a estabelecer ligação. Após uma reinicialização, o módulo transmissor e o módulo recetor têm de ser novamente ligados. 1 609 92A 7U1 | (30.06.2023) Bosch Power ToolsPortuguês | 31 Arranque automático do aspirador – Insira a mangueira de aspiração no dispositivo de aspiração da ferramenta sem fio. Deteção da vibração O módulo transmissor GCT 30-42 dispõe de uma deteção da vibração. Se detetar a vibração da ferramenta sem fio ativada, o aspirador liga-se automaticamente. Se a ferramenta sem fio se desligar, então o aspirador desliga-se automaticamente após um determinado tempo de inércia. Ligar/desligar manual – Pressione brevemente o botão iniciar/parar (3) no módulo transmissor (1). O aspirador liga-se. – Para desligar o aspirador prima de novo o botão iniciar/parar (3) no módulo transmissor. Nota: Se desligar o aspirador com o botão iniciar/parar (3) no módulo transmissor, o aspirador inicia automaticamente de novo assim que o módulo transmissor (1) detetar as vibrações da ferramenta sem fio. Repor as definições de fábrica – Mantenha premido o botão iniciar/parar (3) até o indicador de estado LED (2) piscar rapidamente quatro vezes seguidas. Indicadores de estado GCT 30-42: indicador de estado LED (interface do utilizador) (2) Significado/causa Solução Azul – A estabelecer ligação

– A transmitir dados

Verde – Ligação estabelecida – Pilha botão com carga suficiente

Amarelo – Pilha botão quase vazia Trocar a pilha botão em breve Bosch Power Tools 1 609 92A 7U1 | (30.06.2023)32 | Português GCT 30-42: indicador de estado LED (interface do utilizador) (2) Significado/causa Solução Vermelho – Ligação não estabelecida

– Pilha botão vazia – Tentar estabelecer de novo a ligação

A abaixo assinada Robert Bosch Power Tools GmbH declara que o presente tipo de equipamento de rádio GCT30-42 está em conformi- dade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: it Il fabbricante, Robert Bosch Power Tools GmbH, dichiara che il tipo di apparecchiatura radio GCT30-42 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
