MANUAL DE UTILIZADOR AGS 7 2 LI BOSCH

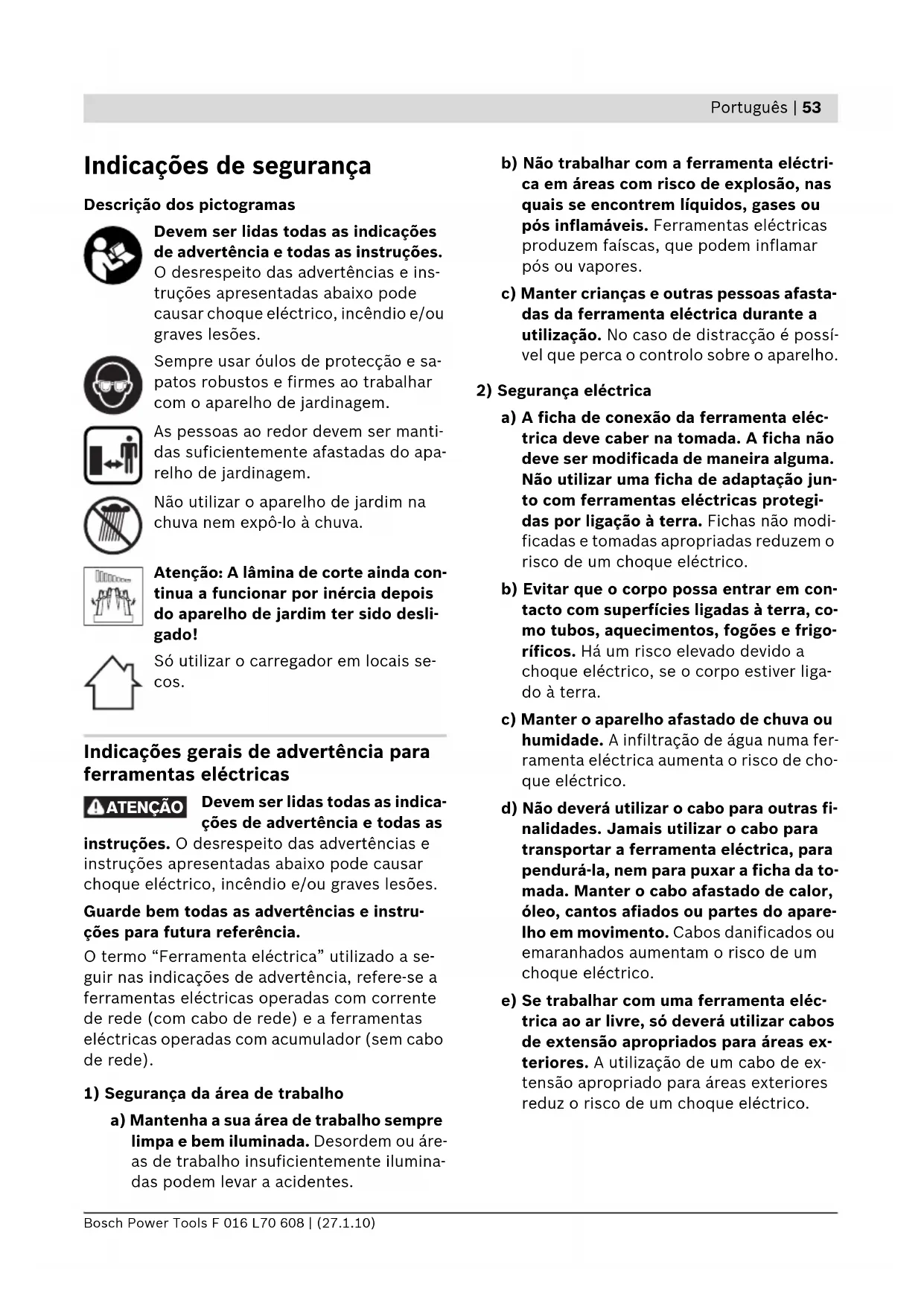

Indicações de segurança Descrição dos pictogramas Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e ins- truções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Sempre usar óulos de protecção e sa- patos robustos e firmes ao trabalhar com o aparelho de jardinagem. As pessoas ao redor devem ser manti- das suficientemente afastadas do apa- relho de jardinagem. Não utilizar o aparelho de jardim na chuva nem expô-lo à chuva. Atenção: A lâmina de corte ainda con- tinua a funcionar por inércia depois do aparelho de jardim ter sido desli- gado! Só utilizar o carregador em locais se- cos. Indicações gerais de advertência para ferramentas eléctricas Devem ser lidas todas as indica- ções de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instru- ções para futura referência. O termo “Ferramenta eléctrica” utilizado a se- guir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áre- as de trabalho insuficientemente ilumina- das podem levar a acidentes. b) Não trabalhar com a ferramenta eléctri- ca em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afasta- das da ferramenta eléctrica durante a utilização. No caso de distracção é possí- vel que perca o controlo sobre o aparelho.

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléc- trica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação jun- to com ferramentas eléctricas protegi- das por ligação à terra. Fichas não modi- ficadas e tomadas apropriadas reduzem o risco de um choque eléctrico. b) Evitar que o corpo possa entrar em con- tacto com superfícies ligadas à terra, co- mo tubos, aquecimentos, fogões e frigo- ríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver liga- do à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa fer- ramenta eléctrica aumenta o risco de cho- que eléctrico. d) Não deverá utilizar o cabo para outras fi- nalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da to- mada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do apare- lho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. e) Se trabalhar com uma ferramenta eléc- trica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas ex- teriores. A utilização de um cabo de ex- tensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. ATENÇÃO OBJ_BUCH-1077-002.book Page 53 Wednesday, January 27, 2010 4:40 PM54 | Português F 016 L70 608 | (27.1.10) Bosch Power Tools f) Se não for possível evitar o funciona- mento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjun- tor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fati- gado ou sob a influência de drogas, álco- ol ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctri- ca, pode levar a lesões graves. b) Utilizar equipamento de protecção pes- soal e sempre óculos de protecção. A uti- lização de equipamento de protecção pessoal, como máscara de protecção con- tra pó, sapatos de segurança antiderra- pantes, capacete de segurança ou protec- ção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferra- menta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interrup- tor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimen- tação de rede enquanto estiver ligado, po- derão ocorrer acidentes. d) Remover ferramentas de ajuste ou cha- ves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil con- trolar a ferramenta eléctrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos lon- gos ou jóias podem ser agarrados por pe- ças em movimento. g) Se for possível montar dispositivos de as- piração ou de recolha, assegure-se de que estejam conectados e utilizados cor- rectamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferra-

mentas eléctricas a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro tra- balhar com a ferramenta eléctrica apro- priada na área de potência indicada. b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma fer- ramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segu- rança evita o arranque involuntário da fer- ramenta eléctrica. d) Guardar ferramentas eléctricas não utili- zadas fora do alcance de crianças. Não permita que pessoas que não estejam fa- miliarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são pe- rigosas se forem utilizadas por pessoas inesperientes. e) Tratar a ferramenta eléctrica com cuida- do. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam re- paradas antes da utilização. Muitos aci- dentes têm como causa, a manutenção in- suficiente de ferramentas eléctricas. OBJ_BUCH-1077-002.book Page 54 Wednesday, January 27, 2010 4:40 PMPortuguês | 55 Bosch Power Tools F 016 L70 608 | (27.1.10) f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosa- mente tratadas e com cantos de corte afia- dos emperram com menos frequência e po- dem ser conduzidas com maior facilidade. g) Utilizar a ferramenta eléctrica, acessóri- os, ferramentas de aplicação, etc. con- forme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situa- ções perigosas.

5) Manuseio e utilização cuidadosos de ferra-

mentas com acumuladores a) Só carregar acumuladores em carrega- dores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumu- ladores for utilizado para carregar acumu- ladores de outros tipos. b) Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a le- sões e perigo de incêndio. c) Manter o acumulador que não está sen- do utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um cur- to-circuito entre os contactos do acumu- lador pode ter como consequência quei- maduras ou fogo. d) No caso de aplicação incorrecta pode va- zar líquido do acumulador. Evitar o con- tacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, tam- bém deverá consultar um médico. Líqui- do que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

a) Só permita que o seu aparelho seja repa- rado por pessoal especializado e qualifi- cado e só com peças de reposição origi- nais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para corta-se- bes f Manter todas as partes do corpo afastadas da lâmina de corte. Não tente remover ma- terial cortado nem segurar material a ser cortado enquanto a lâmina estiver em movi- mento. Só remover o material de corte, em- perrado, quando o aparelho estiver desliga- do. Um momento de descuido ao utilizar o corta-sebes, pode levar a lesões graves. f Transportar o corta-sebes pelo punho, com a lâmina parada. Para o transporte e para a arrecadação do corta-sebes, deverá sempre aplicar a capa protectora da lâmina. O ma- nuseio cuidadoso do aparelho reduz o perigo de ferimentos causados pela lâmina. f Só segurar a ferramenta eléctrica pelas su- perfícies isoladas do punho, pois a lâmina de corte pode entrar em contacto com ca- bos eléctricos escondidos. O contacto da lâ- mina de corte com um cabo sob tensão pode colocar as peças metálicas do aparelho sob tensão e levar a um choque eléctrico. f Mantenha o cabo afastado da área de corte. Durante o processo de trabalho é possível que o cabo esteja escondido no arbusto e que seja cortado por acidente. Indicações de segurança para corta- sebes/tesouras de relva f Este aparelho de jardim não deve ser usado por pessoas (inclusive crianças) com limita- das capacidades físicas, sensoriais ou men- tais ou com falta de experiência e/ou falta de conhecimento, a não ser que, sejam supervi- sionadas por uma pessoa responsável pela sua segurança ou que sejam instruídas por elas quanto à utilização do aparelho de jar- dim. Crianças deveriam ser vigiadas para assegu- rar que não brinquem com o aparelho de jar- dim. OBJ_BUCH-1077-002.book Page 55 Wednesday, January 27, 2010 4:40 PM56 | Português F 016 L70 608 | (27.1.10) Bosch Power Tools f Jamais permitir que crianças ou pessoas não familiarizadas com as instruções utilizem o aparelho de jardim. É possível que directivas nacionais limitem a idade do operador. Quando não estiver em uso, o aparelho de jardim deverá ser guardado em local inaces- sível para crianças. f O operador ou o utilizador é responsável por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem da- nificadas. f Jamais trabalhar com o aparelho de jardina- gem enquanto pessoas, especialmente crian- ças, ou animais e estiverem ao redor. f Manter o cabo de conexão afastado das lâmi- nas de corte. f Sempre usar óulos de protecção e sapatos robustos e firmes ao trabalhar com o apare- lho de jardinagem. f Não aparar durante mau tempo, especial- mente no caso de trovoadas. f Só utilizar o aparelho de jardim à luz do dia ou com boa iluminação artificial. f Verificar se tampas, coberturas e dispositi- vos de protecção não estão danificados e se estão colocados correctamente. Executar eventuais trabalhos de manutenção e de re- paração necessários antes da utilização. f Só ligar o aparelho de jardim se as mãos e os pés estiverem suficientemente afastados das lâminas de corte. f Sempre separar o aparelho de jardim da ali- mentação de corrente eléctrica (p. ex. puxar a ficha da tomada ou accionar o bloqueio de ligação): – sempre que se afastar do aparelho de jar- dim, – antes de eliminar bloqueios, – ao controlar e limpar o aparelho de jardim ou antes de trabalhar nele, – após a colisão com um corpo estranho. Controlar imediatamente se o aparelho de jardim apresenta danos e, se necessá- rio, permita que seja reparado, – se o aparelho de jardim começar a vibrar de forma anormal (controlar imediata- mente). f Proteger os pés e as mãos contra lesões pro- vocadas pelas lâminas de corte. f Bloquear o interruptor de ligar-desligar na posição desligada antes de todos os traba- lhos na ferramenta eléctrica (p. ex. manu- tenção, troca de ferramenta etc.), assim co- mo para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar- desligar for accionado involuntariamente. Proteger a ferramenta eléctrica con- tra calor, p.ex. também contra uma permanente radiação solar, e fogo. Há risco de explosão. f Não abrir o acumulador. Há risco de um cur- to-circuito. f Não curto-circuitar o acumulador. Há risco de explosão. f Em caso de danos e de utilização incorrecta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias. f Se o acumulador estiver com defeito, o flui- do poderá escorrer e danificar as peças ad- jacentes. Controlar as peças em questão. Estas peças devem ser limpas e se necessá- rio substituídas. Indicações de segurança para carrega- dores Manter o carregador afastado de chu- va ou humidade. A infiltração de água num carregador aumenta o risco de choque eléctrico. f Só carregar acumuladores em carregadores recomendados pelo fabricante. Para um car- regador apropriado para um certo tipo de acumuladores há perigo de incêndio, se for utilizado para carregar outros acumuladores. f Não carregar acumuladores de outras mar- cas. O carregador só é apropriado para car- regar acumuladores Bosch de iões de lítio com as tensões indicadas nos dados técni- cos. Caso contrário, há risco de incêndio e explosão. OBJ_BUCH-1077-002.book Page 56 Wednesday, January 27, 2010 4:40 PMPortuguês | 57 Bosch Power Tools F 016 L70 608 | (27.1.10) f Não carregar pilhas recarregáveis com o carregador. Há perigo de explosão. f Manter o carregador limpo. Há risco de cho- que eléctrico devido a sujidade. f Controlar o carregador antes de cada utili- zação. Substituir o carregador por um novo, se forem verificados danos. Não abrir pes- soalmente o carregador e só permita que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas dani- ficados aumentam o risco de um choque eléctrico. f Não operar o carregador sobre uma base fa- cilmente inflamável (p. ex. papel, tecidos etc.) ou em ambiente combustível. Há peri- go de incêndio devido ao aquecimento do carregador durante o carregamento. f Tomar conta das crianças e assegure-se de que as crianças não brinquem com o carre- gador. Descrição de funções Devem ser lidas todas as indica- ções de advertência e todas as ins- truções. O desrespeito das adver- tências e instruções apresentadas abaixo pode causar choque eléctri- co, incêndio e/ou graves lesões. Abrir a página de esquemas contendo a apre- sentação do aparelho de jardinagem, e deixar esta página aberta enquanto estiver a ler as ins- truções de serviço. Utilização conforme as disposições O aparelho de jardim é destinado para a execu- ção de leves trabalhos de corte em arbustos e em arestas de relvas em jardins domésticos e de passatempo. Volume de fornecimento Retirar o aparelho de jardim cuidadosamente da embalagem e verificar se as seguintes peças se encontram no volume de fornecimento: – Corta-sebes ou tesoura de relva – Lâmina para cortar relva (não em ASB 10,8 LI) – Lâmina para cortar sebes (não em tesouras de relva) – Lâmina para cortar sebes suplementar (120 mm) (só no conjunto “Corta-sebes/te- soura de relva”) – Protecção da(s) lâmina(s) (aplicada sobre todas as lâmina fornecidas) – Cabo telescópico com rodas (só no conjunto “tesoura de relva incl. Cabo telescópico com rodas”) – Carregador – Instruções de serviço Entre em contacto com o seu revendedor se fal- tarem peças ou se houverem peças danificadas. Componentes ilustrados A numeração dos componentes ilustrados refe- re-se à apresentação do aparelho de jardim na página de esquemas. 1 Lâmina para cortar relva 2 Indicação do estado de carga do acumula- dor 3 Bloqueio de segurança 4 Punho 5 Carregador 6 Ficha de carregar do carregador 7 Interruptor de ligar-desligar 8 Tecla de desbloqueio SDS 9 Lâmina para cortar sebes 10 Tubo telescópico 11 Manga de aperto 12 Ficha para o interruptor do cabo telescópico 13 Rodas 14 Mecanismo de deslocamento 15 Tomada para ficha do carregador 16 Cobertura SDS 17 Capa protectora da lâmina Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessó- rios encontram-se no nosso programa de acessórios. OBJ_BUCH-1077-002.book Page 57 Wednesday, January 27, 2010 4:40 PM58 | Português F 016 L70 608 | (27.1.10) Bosch Power Tools Dados técnicos Tesoura de relva (*incl. cabo telescópico com rodas) Corta-sebes Conjunto de corta-sebes/te- souras de relva AGS 7,2 LI AGS 10,8 LI ASB 10,8 LI ASB 10,8 LI N° do produto 3 600 ... H56 0.. H56 1.. H56 3.. H56 3.. Lâmina para cortar relva z z – z Largura da lâmina mm 80 100 – 100 Lâmina para cortar sebes – – z z Comprimento da lâmina

0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem individuais pode variar. **Autonomia média OBJ_BUCH-1077-002.book Page 58 Wednesday, January 27, 2010 4:40 PMPortuguês | 59 Bosch Power Tools F 016 L70 608 | (27.1.10) Informação sobre ruídos/vibrações Tesoura de relva Valores de medição para ruídos, averiguados conforme EN 60745. O nível de pressão acústica do aparelho, avalia- do como A, é tipicamente inferior a 70 dB(A). Valores totais de vibração (soma dos vectores de três direcções) determinados conforme EN 60335: valor de emissão de vibrações

Corta-sebes Valores de medição para ruídos, determinados conforme 2000/14/CE. O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 66 dB(A); Nível de potência acústica 76 dB(A). Incerteza K =1 dB. Valores totais de vibração (soma dos vectores de três direcções) determinados conforme EN 60745: valor de emissão de vibrações a

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um pro- cesso de medição normalizado pela norma EN 60745 e pode ser utilizado para a compara- ção de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as apli- cações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode au- mentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibra- ções, também deveriam ser considerados os pe- ríodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto po- de reduzir a carga de vibrações durante o com- pleto período de trabalho. Além disso também deverão ser estipuladas me- didas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de fer- ramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Declaração de conformidade Tesoura de relva Declaramos sob nossa exclusiva responsabilida- de, que o produto descrito nos “Dados técni- cos” cumpre as seguintes normas ou documen- tos normativos: EN 60335 (aparelho sem fio) e EN 60335 (carregador de acumulador) confor- me as determinações das directivas 2006/95/CE, 2004/108/CE, 2006/42/CE. Corta-sebes Declaramos sob nossa exclusiva responsabilida- de, que o produto descrito nos “Dados técni- cos” cumpre as seguintes normas ou documen- tos normativos: EN 60745 (aparelho sem fio) e EN 60335 (carregador de acumuladores) con- forme as directivas 2006/95/CE, 2004/108/CE, 2006/42/CE, 2000/14/CE. 2000/14/CE: Nível de potência acústica garan- tido de 77 dB(A). Processo de avaliação da con- formidade de acordo com o anexo V. Categoria de produto: 25 Processo técnico em: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England

• Montagem Para sua segurança f Atenção! Desligar o aparelho de jardim an- tes de trabalhos de manutenção ou de lim- peza. A lâmina ainda continua a se movi- mentar durante alguns minutos após ter desligado o aparelho de jardim. Cuidado! Não toque na lâmina em movimen- to. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1077-002.book Page 59 Wednesday, January 27, 2010 4:40 PM60 | Português F 016 L70 608 | (27.1.10) Bosch Power Tools Carregar o acumulador (veja figura A) f Não utilizar outro carregador. O carregador for- necido está adaptado ao acumulador de iões de lítio montado no seu aparelho de jardim. f Observar a tensão de rede! A tensão da fon- te de corrente deve coincidir com a chapa de identificação do carregador. Carregadores marcados para 230 V também podem ser operados com 220 V. f A faixa de tensão do carregador se encontra entre 100–240 V. Assegure-se de que a fi- cha de rede caiba na tomada. Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carre- gado completamente no carregador antes da primeira utilização. O acumulador de iões de lítio pode ser carrega- do a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de car- ga não danifica o acumulador. A “Electronic Cell Protection (ECP)” protege o acumulador de iões de lítio contra descarga to- tal. O aparelho de jardim é desligado através de um disjuntor de protecção, logo que o acumula- dor estiver descarregado. A lâmina de corte não se movimenta mais. Não continuar a premir o inter- ruptor de ligar-desligar após o desligamento automático do aparelho de jar- dim. O acumulador pode ser danificado. Introduzir a ficha de rede do carregador na to- mada e a ficha de carregamento 6 na tomada 15 no lado de trás do punho (apenas uma possibi- lidade de conexão). O processo de carga é iniciado, assim que a fi- cha de carga do carregador 6 for introduzida na tomada 15. A indicação do estado de carga do acumulador 2 indica o progresso de carga. Durante o proces- so de carga a indicação pisca verde. Se a indica- ção do estado de carga do acumulador 2 estiver permanentemente ligada, significa que o acu- mulador está completamente carregado. O punho do aparelho de jardim se aquece du- rante o processo de carga. Isto é normal. Separar o carregador da rede eléctrica se não for utilizado por muito tempo. O aparelho de jardim não pode ser utilizado du- rante o processo de carga; ele não está com de- feito se não funcionar durante o processo de carga. f Proteger o carregador contra humidade! Cabo telescópico com rodas (acessóri- os ou volume de fornecimento na “tesoura de relva incl. Cabo telescópico com rodas”) f A tesoura de relva incl. o cabo telescópico com rodas só deve ser utilizado sobre o chão. f Não utilizar o cabo telescópico com rodas com a tesoura de sebes nem sem contacto com o chão. Retirar o cabo telescópico com rodas (veja figura B) n Puxar a ficha para o interruptor do cabo te- lescópico 12 para fora. o Para retirar o aparelho de jardim do meca- nismo de deslocamento 14 deverá empurrá- lo na direcção apresentada. Montar o cabo telescópico com rodas (só tesoura de relva) Alinhar as ranhuras de guia do aparelho de jar- dim ao suporte do mecanismo de deslocamento 14 e empurrar o aparelho de jardim para dentro. Introduzir a ficha para o interruptor do cabo te- lescópico 12. Ajustar o comprimento do punho (veja figura C) n Soltar a luva de aperto 11. o Para prolongar deverá puxar o tubo telescó- pico 10 para fora, e para encurtar deverá empurrar o tubo para dentro. p Reapertar a luva de aperto 11. Ajuste para cortar ao longo de cantos (veja figura D) Para cortar as arestas, o aparelho de jardim de- ve ser virado 90° para a esquerda ou para a di- reita, para a posição vertical. ATENÇÃO OBJ_BUCH-1077-002.book Page 60 Wednesday, January 27, 2010 4:40 PMPortuguês | 61 Bosch Power Tools F 016 L70 608 | (27.1.10) Funcionamento Colocação em funcionamento Ligar (veja figura E) n Destravar o bloqueio de segurança 3, accio- nando o interruptor como apresentado na fi- gura. o Em seguida deverá premir o interruptor de ligar-desligar 7 e mantê-lo premido. Desligar Soltar o interruptor de ligar-desligar 7. Travar o bloqueio de segurança 3, accionando o interruptor como apresentado na figura. Indicação do estado de carga do acumulador Com o interruptor de ligar-desligar semi-premi- do ou completamente premido, a indicação do estado de carga do acumulador 2 indica 7 du- rante alguns segundos o estado de carga do acumulador. Indicações de trabalho f Manter o aparelho de jardim a uma distân- cia suficiente do corpo. Mantenha uma po- sição segura e firme. f A página de internet www.bosch-pt.com contém mais informações sobre como cor- tar. Mecanismo anti-bloqueio (só corta-sebes) O aparelho de jardim possui uma característica patenteada, que funciona da seguinte maneira: Se a lâmina de corte for bloqueada em material resistente, a carga do motor aumenta. A microe- lectrónica inteligente reconhece a situação de sobrecarga e repete várias vêzes a comutação do motor, para evitar o bloqueio das lâminas de corte e para cortar o material. Esta audível comutação pode demorar até 3 s. Depois de cortar, o aparelho de jardim continua a trabalhar no estado normal ou, em caso de uma persistente situação de sobrecarga, a lâmi- na de corte permanece aberta (p. ex. se um pe- daço de uma cerca metálica bloquear por aci- dente o aparelho de jardim. Cortar sebes (só corta-sebes) Antes de iniciar o trabalho, deverá verificar se na sebe se encontram corpos estranhos, como p. ex. cercas de jardim. É possível cortar galhos com uma espessura má- xima de até 8 mm. Movimentar o aparelho de jardim uniformemente sobre a linha de corte, para conduzir os galhos no sentido da lâmina de corte. A barra de lâminas, com dois lados, pos- sibilita o corte em ambas as direcções ou movi- mentos pendulares de um lado para o outro. Depois da utilização deverá cobrir a lâmina de corte com a protecção para transporte. Estações do ano recomendadas – Cortar as sebes de folhagem em junho e em outubro. – Sebes de coníferas devem ser cortadas em abril e em agôsto. – Coníferas e outras sebes de crescimento rá- pido devem ser cortadas a partir de maio, aprox. a cada 6 semanas. Cortar arestas (só tesoura de relva) (veja figura D) Conduzir o aparelho de jardim ao longo da ares- ta da relva. Evitar que a lâmina de corte entre em contacto com pavimentos, pedras ou muros de jardim, pois isto reduz sensivelmente a vida útil da lâmina de corte. Para maiores áreas de relva, recomenda-se utili- zar o cabo telescópico com rodas (adquirível co- mo acessório ou no volume de fornecimento do conjunto “tesoura de relva incl. cabo telescópi- co com rodas”). Depois da utilização deverá cobrir a lâmina de corte com a protecção para transporte. LED Capacidade Luz verde permanente ≥ 35% Luz intermitente verde 15 – 35% Luz intermitente vermelha 5 – 15% Luz vermelha permanente ≤ 5% OBJ_BUCH-1077-002.book Page 61 Wednesday, January 27, 2010 4:40 PM62 | Português F 016 L70 608 | (27.1.10) Bosch Power Tools Manutenção e serviço Manutenção e limpeza f Atenção! Desligar o aparelho de jardim antes de trabalhos de manutenção ou de limpeza. A lâmina ainda continua a se movimentar duran- te alguns minutos após ter desligado o apare- lho de jardim. Cuidado! Não toque na lâmina em movimento. f Manter o aparelho de jardim sempre limpo, para trabalhar bem e de forma segura. f Sempre usar luvas de protecção para traba- lhar com o aparelho de jardim ou para reali- zar trabalhos de manutenção ou de limpeza. Nota: Executar os seguintes trabalhos de manu- tenção em intervalos regulares para assegurar uma utilização longa e fiável. Controlar regularmente o aparelho de jardim quanto a defeitos evidentes, como por exemplo fixações soltas e componentes gastos ou danifi- cados. Verificar se tampas, coberturas e dispositivos de protecção não estão danificados e se estão colocados correctamente. Executar eventuais trabalhos de manutenção e de reparação neces- sários antes da utilização. Se o aparelho de jardim falhar apesar de cuida- dosos processos de fabricação e de teste, a re- paração deverá ser executada por uma oficina de serviço autorizada para aparelhos de jardim Bosch. Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o núme- ro de produto de 10 dígitos como consta na pla- ca de características do aparelho de jardim. Manutenção da lâmina Limpar a lâmina de corte após cada utilização e lubrificá-la com o spray de conservação Bosch. Para trabalhos de corte prolongados, recomen- damos que a lâmina de corte seja lubrificada re- gularmente com o spray de conservação Bosch. Controlar o estado dos gumes da lâmina de corte. Assegure-se de que a lâmina de corte esteja co- berta com a protecção da lâmina, fornecida, en- quanto não estiver sendo usada. Substituir as lâminas de corte (veja figuras F1 –F5) f Atenção! Desligar o aparelho de jardim an- tes de trabalhos de manutenção ou de lim- peza. A lâmina ainda continua a se movi- mentar durante alguns minutos após ter desligado o aparelho de jardim. Cuidado! Não toque na lâmina em movimen- to. f Sempre usar luvas de protecção para traba- lhar com o aparelho de jardim ou para reali- zar trabalhos de manutenção ou de limpeza. f Não trocar as lâminas sem a protecção de lâminas estar colocada. Desmontar a lâmina de corte (veja figuras F1–F3) Montar as lâminas de corte (veja figuras F4–F5) Após o processo de trabalho/arrecadação f Atenção! Desligar o aparelho de jardim antes de trabalhos de manutenção ou de limpeza. A lâmina ainda continua a se movimentar duran- te alguns minutos após ter desligado o apare- lho de jardim. Cuidado! Não toque na lâmina em movimento. f Sempre usar luvas de protecção para traba- lhar com o aparelho de jardim ou para reali- zar trabalhos de manutenção ou de limpeza. Limpar bem o exterior do aparelho de jardim com uma escova macia e com um pano. Não usar água nem soluções ou produtos de poli- mento. Remover todo os resíduos e depósitos. n Premir a tecla de desbloqueio SDS 8 de am- bos os lados. o A cobertura SDS 16 se abre automaticamen- te. p Puxar a lâmina de corte 1 para fora. q Introduzir lâmina de corte 9 até ela engatar na sua posição. r Premir a cobertura SDS 16 sobre o aparelho de jardinagem até as teclas de desbloqueio SDS 8 engatarem. OBJ_BUCH-1077-002.book Page 62 Wednesday, January 27, 2010 4:40 PMPortuguês | 63 Bosch Power Tools F 016 L70 608 | (27.1.10) Assegure-se de que a lâmina de corte esteja co- berta com a protecção da lâmina, fornecida, en- quanto não estiver sendo usada. Guardar o aparelho de jardim em lugar seguro, seco e fora do alcance das crianças. Não colocar objectos em cima do aparelho de jardim. Acessórios f A lâmina para cortar relva (80 mm) não é apropriada para o aparelho de jardinagem AGS 10,8 LI. Lâmina para cortar relva, 80 mm. 2 609 003 884 Lâmina para cortar relva, 100 mm p. 2
• 609 003 867 Lâmina para cortar sebes, 110 mm p. 2
• 609 003 885 Lâmina para cortar sebes, 200 mm p. 2
• y609 003 868 Cabo telescópico com rodas p. 2
• 609 003 869 Spray de conservação, 250 ml 609 200 399 Serviço pós-venda e assistência ao cliente O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manuten- ção do seu produto, assim como das peças so- bressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e aces- sórios. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: [phone] Fax: [phone] Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: [phone] E-Mail: [e-mail] Transporte Só enviar acumuladores se a carcaça não estiver danificada. Colar os contactos abertos e emba- lar o acumulador de modo que não possa se deslocar dentro da embalagem. Para enviar os acumuladores de iões de lítio é possível que haja uma obrigação de identifica- ção. Observe por favor as directivas nacionais vigentes. Eliminação Os aparelhos de jardim, os acessórios e as em- balagens devem ser dispostos para uma recicla- gem ecológica de matérias primas. Apenas países da União Europeia: Não deitar aparelhos de jardim no lixo doméstico! De acordo com a directiva européia 2002/96/CE para aparelhos eléctri- cos e electrónicos velhos, e com as respectivas realizações nas leis na- cionais, os aparelhos de jardim que não servem mais para a utilização, devem ser enviados separa- damente a uma reciclagem ecológica. Acumuladores/pilhas: Acumuladores/pilhas não de- vem ser deitados no lixo do- méstico, nem no fogo nem na água. Acumuladores/pilhas devem ser, se possível descar- regados, recolhidos, recicla- dos ou eliminados de forma ecológica. Apenas países da União Europeia: Acumuladores e pilhas defeituosos ou gastos devem ser reciclados conforme a directiva 2006/66/CE. Para retirar o acumulador do aparelho de jar- dim, deverá accionar o interruptor de ligar-des- ligar 7 até que o acumulador o acumulador estar completamente descarregado. Desaparafusar os parafusos da carcaça e retirar a cápsula da carcaça. Separar as conexões no acumulador e retirar o acumulador. Sob reserva de alterações. OBJ_BUCH-1077-002.book Page 63 Wednesday, January 27, 2010 4:40 PM64 | Italiano F 016 L70 608 | (27.1.10) Bosch Power Tools p. 1
