KÄYTTÖOHJE AGS 7 2 LI BOSCH

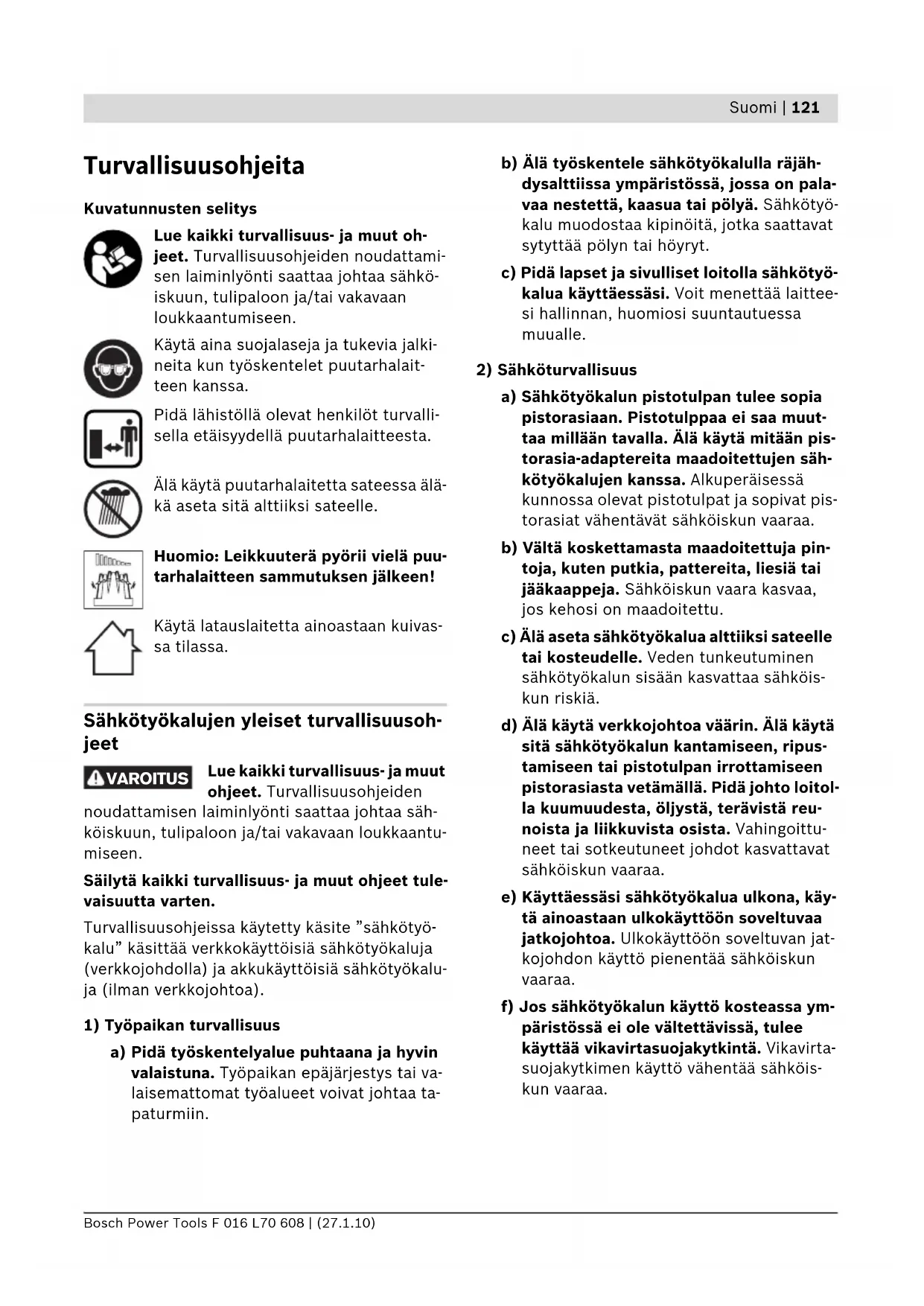

Turvallisuusohjeita Kuvatunnusten selitys Lue kaikki turvallisuus- ja muut oh- jeet. Turvallisuusohjeiden noudattami- sen laiminlyönti saattaa johtaa sähkö- iskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Käytä aina suojalaseja ja tukevia jalki- neita kun työskentelet puutarhalait- teen kanssa. Pidä lähistöllä olevat henkilöt turvalli- sella etäisyydellä puutarhalaitteesta. Älä käytä puutarhalaitetta sateessa älä- kä aseta sitä alttiiksi sateelle. Huomio: Leikkuuterä pyörii vielä puu- tarhalaitteen sammutuksen jälkeen! Käytä latauslaitetta ainoastaan kuivas- sa tilassa. Sähkötyökalujen yleiset turvallisuusoh- jeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa säh- köiskuun, tulipaloon ja/tai vakavaan loukkaantu- miseen. Säilytä kaikki turvallisuus- ja muut ohjeet tule- vaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyö- kalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökalu- ja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai va- laisemattomat työalueet voivat johtaa ta- paturmiin. b) Älä työskentele sähkötyökalulla räjäh- dysalttiissa ympäristössä, jossa on pala- vaa nestettä, kaasua tai pölyä. Sähkötyö- kalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyö- kalua käyttäessäsi. Voit menettää laittee- si hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muut- taa millään tavalla. Älä käytä mitään pis- torasia-adaptereita maadoitettujen säh- kötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pis- torasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pin- toja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköis- kun riskiä. d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripus- tamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitol- la kuumuudesta, öljystä, terävistä reu- noista ja liikkuvista osista. Vahingoittu- neet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käy- tä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jat- kojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ym- päristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirta- suojakytkimen käyttö vähentää sähköis- kun vaaraa. VAROITUS OBJ_BUCH-1077-002.book Page 121 Wednesday, January 27, 2010 4:40 PM122 | Suomi F 016 L70 608 | (27.1.10) Bosch Power Tools

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskente- lyysi ja noudata tervettä järkeä sähkö- työkalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tahi lääkkeiden vaiku- tuksen alaisena. Hetken tarkkaamatto- muus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suoja- laseja. Henkilökohtaisen suojavarustuk- sen käyttö, kuten pölynaamarin, luista- mattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyöka- lun lajista ja käyttötavasta, vähentää lou- kaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmis- ta, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kan- nat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyö- kalun pistotulpan pistorasiaan, käynnis- tyskytkimen ollessa käyntiasennossa, al- tistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvital- tat, ennen kuin käynnistät sähkötyöka- lun. Työkalu tai avain, joka sijaitsee lait- teen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e) Vältä epänormaalia kehon asentoa. Huo- lehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hal- lita sähkötyökalua odottamattomissa ti- lanteissa. f) Käytä tarkoitukseen soveltuvia vaattei- ta. Älä käytä löysiä työvaatteita tai koru- ja. Pidä hiukset, vaatteet ja käsineet loi- tolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liik- kuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla ta- valla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja kä-

sittely a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopi- vaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jol- le sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytki- mestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytki- mellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. d) Säilytä sähkötyökalut poissa lasten ulot- tuvilta, kun niitä ei käytetä. Älä anna sel- laisten henkilöiden käyttää sähkötyöka- lua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkö- työkalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteetto- masti, eivätkä ole puristuksessa sekä, et- tä siinä ei ole murtuneita tai vahingoittu- neita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat en- nen käyttöä. Monen tapaturman syyt löy- tyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaih- totyökaluja jne. näiden ohjeiden mukai- sesti. Ota tällöin huomioon työolosuh- teet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaa- rallisiin tilanteisiin. OBJ_BUCH-1077-002.book Page 122 Wednesday, January 27, 2010 4:40 PMSuomi | 123 Bosch Power Tools F 016 L70 608 | (27.1.10)

5) Akkukäyttöisten työkalujen huolellinen kä-

sittely ja käyttö a) Lataa akku vain valmistajan suosittele- massa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saat- taa muodostaa tulipalovaaran erilaista ak- kua ladattaessa. b) Käytä sähkötyökalussa ainoastaan kysei- seen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. c) Pidä irrallista akkua loitolla metalliesi- neistä, kuten paperinliittimistä, kolikois- ta, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Ak- kukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa- loon. d) Väärästä käytöstä johtuen, akusta saat- taa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tä- män lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palo- vammoja.

a) Anna ainoastaan koulutettujen ammatti- henkilöiden korjata sähkötyökalusi ja hy- väksy korjauksiin vain alkuperäisiä vara- osia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Pensasleikkureiden turvallisuusohjeet f Pidä kaikki kehonosat loitolla leikkuuteris- tä. Älä terien toimiessa yritä poistaa leikat- tua materiaalia äläkä pidä kiinni leikattavas- ta materiaalista. Poista puristukseen jäänyttä leikattavaa ainetta vain laitteen ol- lessa pysähdyksissä. Hetken tarkkaamatto- muus pensasleikkuria käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. f Kanna pensasleikkuria kahvasta, kun leik- kuulaite on pysähdyksissä. Asenna aina suojus, kun kuljetat tai säilytät pensasleik- kuria. Laitteen huolellinen käsittely minimoi terän aiheuttaman loukkaantumisvaaran. f Tartu sähkötyökaluun vain kahvojen eriste- pinnoista, koska leikkuuterä saattaa osua piilossa oleviin sähköjohtoihin. Leikkuute- rän kosketus jännitteiseen johtoon voi saat- taa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. f Pidä johto loitolla leikkuualueelta. Työn ai- kana saattaa johto olla oksien alla piilossa ja huomaamattomasti joutua leikatuksi. Pensasleikkureiden/ruohosaksien turvallisuusohjeet f Tätä puutarhalaitetta eivät saa käyttää henki- löt (lapset mukaan lukien), joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto pait- si, jos he ovat turvallisuudesta vastaavan henkilön valvonnassa tai saamassa häneltä ohjeita puutarhalaitteen oikeasta käytöstä. Lapsia tulisi valvoa varmistaakseen, etteivät leiki puutarhalaitteen kanssa. f Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin käyttää puutarhalaitetta. Kansalliset säännökset saattavat määrätä käyttäjän alaikärajan. Säi- lytä puutarhalaite lasten ulottumattomissa, kun sitä ei käytetä. f Käyttäjä on vastuussa onnettomuuksista ja toisille ihmisille tai heidän omaisuudelleen ai- heuttamistaan vaurioista. f Älä koskaan käytä puutarhalaitetta, jos ihmi- siä, etenkin lapsia tai kotieläimiä ovat välittö- mässä läheisyydessä. f Pidä verkkojohto kaukana leikkuuteristä. f Käytä aina suojalaseja ja tukevia jalkineita kun työskentelet puutarhalaitteen kanssa. f Älä tee viimeistelyleikkuuta vaikeissa sääolo- suhteissa, etenkin ukkosen noustessa päälle. f Käytä puutarhalaitetta vain valoisaan aikaan tai hyvässä keinovalossa. OBJ_BUCH-1077-002.book Page 123 Wednesday, January 27, 2010 4:40 PM124 | Suomi F 016 L70 608 | (27.1.10) Bosch Power Tools f Tarkista, että suojukset ja suojalaitteet ovat kunnossa ja oikein asennettu. Suorita mah- dolliset huolto- ja korjaustyöt ennen käyttöä. f Käynnistä puutarhalaite vasta, kun kädet ja jalat ovat riittävän kaukana leikkuuteristä. f Irrota aina puutarhalaite virtalähteestä (irro- ta esim. verkkopistotulppa pistorasiasta tai aktivoi käynnistysvarmistin): – kun poistut puutarhalaitteen luota, – ennen tukosten poistamista, – tarkistaessasi, puhdistaessasi puutarha- laitetta tai tehdessäsi puutarhalaittee- seen kohdistuvia töitä, – törmättyäsi vieraaseen esineeseen. Tar- kista välittömästi puutarhalaitteen mah- dolliset vauriot ja anna kunnostaa se tar- vittaessa, – jos puutarhalaite alkaa täristä poikkeuk- sellisesti (tarkista heti). f Varo loukkaamasta jalkoja tai käsiä leikkuute- riin. f Lukitse aina käynnistyskytkin poiskytket- tyyn asentoon ennen kaikkia sähkötyöka- luun kohdistuvia töitä (esim. huolto, työka- lun vaihto jne.) sekä sähkötyökalua kuljetettaessa ja säilytettäessä. Käynnistys- kytkimen tahaton painallus muodostaa louk- kaantumisvaaran. Suojaa sähkötyökalu kuumuudelta, esim. myös pitkäaikaiselta auringon- paisteelta ja tulelta. On olemassa rä- jähdysvaara. f Älä avaa akkua. On olemassa oikosulun vaa- ra. f Älä oikosulje akkua. Syntyy räjähdysvaara. f Jos akku vaurioituu tai sitä käytetään asi- aankuulumattomalla tavalla, saattaa siitä purkautua höyryjä. Tuuleta raikkaalla ilmal- la ja hakeudu lääkärin luo, jos ilmenee hait- toja. Höyryt voivat ärsyttää hengitystiehyeitä. f Viallisesta akusta voi vuotaa nestettä, joka kostuttaa viereisiä esineitä. Tarkista kastu- neet osat. Puhdista tai vaihda ne tarvittaes- sa. Latauslaitteiden turvallisuusohjeet Pidä sähkötyökalu poissa sateesta ja kosteudesta. Veden tunkeutuminen la- tauslaitteen sisään kasvattaa sähköis- kun riskiä. f Lataa akku vain valmistajan suosittelemas- sa latauslaitteessa. Latauslaite, joka sovel- tuu määrätyntyyppiselle akulle, saattaa muo- dostaa tulipalovaaran erilaista akkua ladattaessa. f Älä lataa vieraita akkuja. Latauslaite sovel- tuu ainoastaan Bosch-litiumioni akkujen la- taukseen, joiden jännite on teknisissä tie- doissa mainittu. Muussa tapauksessa syntyy tulipalo- ja räjähdysvaara. f Älä lataa latauslaitteella paristoja, jotka ei- vät ole uudelleenladattavia. On olemassa rä- jähdysvaara. f Pidä latauslaite puhtaana. Likaantuminen li- sää sähköiskun vaaraa. f Tutki latauslaitetta ennen jokaista käyttöä. Vaihda latauslaite uuteen, jos huomaat siinä olevan vaurioita. Älä avaa latauslaitetta itse ja anna ainoastaan ammattitaitoisten henki- löiden korjata sitä, vain alkuperäisiä vara- osia käyttäen. Vahingoittuneet latauslait- teet, johdot tai pistokkeet kasvattavat sähköiskun vaaraa. f Älä käytä latauslaitetta helposti palavalla alustalla (esim. paperi, kangas jne.) tai pala- vassa ympäristössä. Latauslaitteen kuume- neminen latauksen aikana synnyttää tulipalo- vaaran. f Lapsia tulee pitää silmällä ja varmistaa, ett- eivät leiki latauslaitteen kanssa. OBJ_BUCH-1077-002.book Page 124 Wednesday, January 27, 2010 4:40 PMSuomi | 125 Bosch Power Tools F 016 L70 608 | (27.1.10) Toimintaselostus Lue kaikki turvallisuus- ja muut oh- jeet. Turvallisuusohjeiden noudat- tamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vaka- vaan loukkaantumiseen. Käännä auki taittosivu, jossa on puutarhalait- teen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta. Määräyksenmukainen käyttö Puutarhalaite on tarkoitettu pensaikkojen ja nur- mikonreunojen kevyisiin leikkuutöihin koti- ja harrastelijapuutarhassa. Toimitukseen kuuluu Ota puutarhalaite varovasti pakkauksestaan ja tarkista, että kaikki seuraavat osat löytyvät: – Pensasleikkuri tai ruohosakset – Ruoholeikkuuterä (ei kuulu malliin ASB 10,8 LI) – Pensasleikkuuterä (ei kuulu ruohosakseihin) – Pensasleikkuulisäterä (120 mm) (vain sarjas- sa ”pensasleikkurit/ruohosakset”) – Teränsuojus(-kset) (asennettuna kaikissa toi- mitukseen kuuluvissa terissä) – Pyörillä varustettu teleskooppivarsi (vain sar- jassa ”Ruohosakset sis. pyörillä varustetun teleskooppivarren”) – Latauslaite –Käyttöohje Jos osia puuttuu tai jo ne ovat vaurioituneet, tu- lee sinun kääntyä kauppiasi puoleen. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiik- kasivussa olevaan puutarhalaitteen kuvaan. 1 Ruoholeikkuuterä 2 Akun latausvalvontanäyttö 3 Varmistinsalpa 4 Kahva 5 Latauslaite 6 Latauslaitteen latauspistoke 7 Käynnistyskytkin 8 SDS-vapautuspainike 9 Pensasleikkuuterä 10 Teleskooppiputki 11 Kiristysholkki 12 Kuljetusvarren kytkimen pistoke 13 Pyörät 14 Kuljetuslaite 15 Latauspistokkeen liitin 16 SDS-suojus 17 Teränsuojus Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvike- luettelon tarvikeohjelmastamme. OBJ_BUCH-1077-002.book Page 125 Wednesday, January 27, 2010 4:40 PM126 | Suomi F 016 L70 608 | (27.1.10) Bosch Power Tools Tekniset tiedot Ruohosakset (*sis. pyörillä varustetun tele- skooppivarren) Pensasleikkuri Pensasleikkuri-/ ruohosaksisarja AGS 7,2 LI AGS 10,8 LI ASB 10,8 LI ASB 10,8 LI Tuotenumero 3 600 ... H56 0.. H56 1.. H56 3.. H56 3.. Ruoholeikkuuterä z z – z Terän leveys mm 80 100 – 100 Pensasleikkuuterä – – z z Terän pituus

0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) Ota huomioon puutarhalaitteesi mallikilvessä oleva tuotenumero. Yksittäisten puutarhalaitteiden kauppanimitys saat- taa vaihdella. **keskimääräinen käyttöaika OBJ_BUCH-1077-002.book Page 126 Wednesday, January 27, 2010 4:40 PMSuomi | 127 Bosch Power Tools F 016 L70 608 | (27.1.10) Melu-/tärinätiedot Ruohosakset Melun mittausarvot on määritetty EN 60745 mu- kaan. Laitteen tyypillinen A-painotettu äänenpaineta- so on 70 dB(A). Värähtelyemissioarvot (kolmen suunnan vektori- summat) mitattuna EN 60335 mukaan: värähtelyemissioarvo a

epävarmuus K=1,5 m/s

Pensasleikkuri Melun mittausarvot on määritetty 2000/14/EY mukaan. Laitteen tyypillinen A-painotettu melutaso on: äänen painetaso 66 dB(A); äänen tehotaso 76 dB(A). Epävarmuus K=1 dB. Värähtelyn kokonaisarvot (kolmen suunnan vek- torisumma) määritetty EN 60745 mukaan: Värähtelyemissioarvo a

, epävarmuus K=1,5m/s

Näissä ohjeissa mainittu värähtelytaso on mitat- tu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalu- jen vertailussa. Se soveltuu myös värähtelyrasi- tuksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettu- na, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huo- mioon myös se aika, jolloin laite on sammutettu- na tai käy, mutta sitä ei tosiasiassa käytetä. Tä- mä voi selvästi pienentää koko työaikajakson värähtelyrasitusta. Määrittele lisävarotoimenpiteet käyttäjän suo- jaksi värähtelyn vaikutukselta, kuten esimerkik- si: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organi- sointi. Standardinmukaisuusvakuutus Ruohosakset Vakuutamme yksin vastaavamme siitä, että koh- dassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakir- joja: EN 60335 (akkulaite) ja EN 60335 (akun la- tauslaite) direktiivien 2006/95/EY, 2004/108/EY, 2006/42/EY määräysten mukaan. Pensasleikkuri Vakuutamme yksin vastaavamme siitä, että koh- dassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakir- joja: EN 60745 (akkulaite) ja EN 60335 (akun la- tauslaite) direktiivien 2006/95/EY, 2004/108/EY, 2006/42/EY, 2000/14/EY määrä- ysten mukaan. 2000/14/EY: Taattu äänen tehotaso 77 dB(A). Yhteensopivuuden arviointimenetelmä liitteen V mukaan. Tuotelaji: 25 Tekninen tiedosto kohdasta: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England

• Asennus Turvallisuussyistä f Huom! Katkaise virta puutarhalaitteesta en- nen puhdistusta. Terät liikkuvat vielä muu- tama sekunti sen jälkeen, kun puutarhalaite on sammutettu. Varo! Älä kosketa liikkuvaa terää. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1077-002.book Page 127 Wednesday, January 27, 2010 4:40 PM128 | Suomi F 016 L70 608 | (27.1.10) Bosch Power Tools Akun lataus (katso kuva A) f Älä käytä mitään muuta latauslaitetta. Toi- mitukseen kuuluva latauslaite on sovitettu puutarhalaitteen sisäänrakennetulle Li-ioni- akulle. f Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilves- sä olevia tietoja. 230 V merkittyjä laitteita voi- daan käyttää myös 220 V verkoissa. f Latauslaitteen jännitealue on väliltä 100–240 V. Varmista, että verkkopistotulp- pa sopii pistorasiaan. Ohje: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöönottoa ladata täyteen lata- uslaitteessa. Litiumioniakkua voidaan ladata milloin vain, ly- hentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Li-ioni-akkua suojaa syväpurkaukselta ”Electro- nic Cell Protection (ECP)”. Akun tyhjetessä suo- jakytkentä pysäyttää puutarhalaitteen: Leikkuu- terä ei enää liiku. Älä enää paina käynnistyskytkintä puutarhalaitteen automaattisen poiskytkennän jälkeen. Akku saattaa vahingoit- tua. Liitä verkkolaitteen verkkopistotulppa pistorasi- aan ja latauspistoke 6 käsikahvan takasivussa olevaan hylsyyn 15 (vain yksi liitäntämahdolli- suus). Lataustapahtuma alkaa heti, kun latauslaitteen latauspistoke 6 on liitetty hylsyyn 15. Akun latausvalvontanäyttö 2 osoittaa latauksen jatkumisen. Latauksen aikana näyttö vilkkuu vihreänä. Kun akun latausvalvontanäyttö 2 palaa pysyvästi vihreänä, on akku täysin latautunut. Latauksen aikana puutarhalaitteen kahva lämpe- nee. Tämä on normaalia. Irrota latauslaitteen pistotulppa pistorasiasta, ellei sitä käytetä pitkään aikaan. Puutarhalaitetta ei voi käyttää latauksen aikana; siinä ei ole vikaa, kun se ei toimi latauksen aika- na. f Suojaa latauslaitetta kosteudelta! Pyörillä varustettu teleskooppivarsi (Lisätarvikkeet tai toimituksen sisältö laitteella ”Ruohosakset sis. pyörillä varustetun teleskooppikahvan”) f Ruohosaksia, joissa on pyörillä varustettu teleskooppikahva, saa käyttää vain maan- pinnassa. f Älä käytä pyörillä varustettua teleskooppi- kahvaa pensasleikkurin kanssa tai maanpin- nan yläpuolella. Pyörillä varustetun teleskooppivarren irrotus (katso kuva B) n Vedä ulos kuljetusvarren kytkimen 12 pisto- ke. o Puutarhalaitteen irrotus kuljetuslaitteesta 14 tapahtuu työntämällä se kuvassa osoitet- tuun suuntaan. Pyörillä varustetun teleskooppivarren asennus (vain ruohosakset) Suuntaa puutarhalaitteen ohjausurat kuljetus- laitteen 14 pidikkeen mukaan ja työnnä puutar- halaite paikoilleen. Liitä kuljetusvarren kytkimen 12 pistoke. Varren pituuden säätö (katso kuva C) n Avaa kiristysholkki 11. o Pidennä teleskooppiputki 10 vetämällä se ulos ja lyhennä se työntämällä se sisään. p Kiristä kiristysholkki 11 uudelleen. Asetus reunojen leikkaamista varten (katso kuva D) Käännä reunanleikkausta varten puutarhalaite 90° vasemmalle tai oikealle, pystysuoraan asen- toon. HUOM OBJ_BUCH-1077-002.book Page 128 Wednesday, January 27, 2010 4:40 PMSuomi | 129 Bosch Power Tools F 016 L70 608 | (27.1.10) Käyttö Käyttöönotto Käynnistys (katso kuva E) n Vapauta varmistinsalpa 3, käyttämällä kyt- kintä kuvan osoittamalla tavalla. o Paina tämän jälkeen käynnistyskytkintä 7 ja pidä se painettuna. Poiskytkentä Päästä käynnistyskytkin 7 vapaaksi. Lukitse varmistinsalpa 3, käyttämällä kytkintä kuvan osoittamalla tavalla. Akun lataustilan näyttö Akun latausvalvontanäyttö 2 osoittaa, kokonaan tai puoleen väliin painetulla käynnistyskytkimel- lä 7, muutaman sekunnin ajan akun lataustilan. Työskentelyohjeita f Pidä puutarhalaite riittävän kaukana kehos- ta. Varmista tukeva seisoma-asento. f Katso tarkemmat leikkuuohjeet internetsi- vulta www.bosch-pt.com. Anti-tukkeutumismekanismi (vain pensasleikkuri) Puutarhalaitteessa on patentoitu ominaisuus, joka toimii seuraavalla tavalla: Jos leikkuuterä lukkiutuu vastustuskykyiseen materiaaliin, moottorin kuormitus lisääntyy. Äly- käs mikroelektroniikka tunnistaa tämän ylikuor- mitustilanteen ja toistaa monta kertaa mootto- rin vaihtokytkennän, leikkuuterän tukkeutumisen estämiseksi ja materiaalin leik- kaamiseksi. Tämä kuuluva vaihtokytkentä kestää jopa 3 s. Leikkaamisen jälkeen puutarhalaite jatkaa työs- kentelyä normaalitilassa, tai sitten leikkuuterä jää automaattisesti avattuun asentoon, jos yli- kuormitustila jatkuu (esim. jos metalliaidan pala tukkii puutarhalaitteen). Pensaiden leikkuu (vain pensasleikkuri) Tarkista ennen työn aloittamista, ettei pensaas- sa ole piilossa vieraita esineitä kuten esim. puu- tarha-aita. Voidaan leikata korkeintaan 8 mm paksuja oksia. Liikuta puutarhalaite tasaisesti leikkuuviivaa pit- kin eteenpäin, syöttääksesi oksat leikkuuterään. Kaksipuolinen teräpalkki mahdollistaa leikkuun kumpaankin suuntaan tai heiluriliikkeellä puolel- ta toiselle. Aseta kuljetussuoja takaisin leikkuuterään käy- tön jälkeen. Suositeltavat vuosiajat – Leikkaa lehtiaidat kesäkuussa ja lokakuussa. – Leikkaa havupuuaidat huhtikuussa ja elo- kuussa. – Leikkaa havupuut ja muut nopeasti kasvavat aidat joka kuudes viikko alkaen toukokuusta. Reunojen leikkuu (vain ruohosakset) (katso kuva D) Kuljeta puutarhalaite nurmikon reunaa pitkin. Vältä koskettamasta kivettyä maata, kiviä tai puutarhamuureja leikkuuterän kanssa, koska tä- mä lyhentää leikkuuterän elinikää huomattavas- ti. Suurissa ruohopinnoissa kannattaa käyttää pyö- rillä varustettua teleskooppikahvaa (saatavana lisätarvikkeena tai kuuluu toimitukseen sarjassa ”Ruohosakset sis. pyörillä varustetun teleskoop- pivarren”). Aseta kuljetussuoja takaisin leikkuuterään käy- tön jälkeen. LED Kapasiteetti Vihreä kestovalo ≥ 35% Vihreä vilkkuvalo 15 – 35% Punainen vilkkuvalo 5 – 15% Punainen kestovalo ≤ 5% OBJ_BUCH-1077-002.book Page 129 Wednesday, January 27, 2010 4:40 PM130 | Suomi F 016 L70 608 | (27.1.10) Bosch Power Tools Hoito ja huolto Huolto ja puhdistus f Huom! Katkaise virta puutarhalaitteesta en- nen puhdistusta. Terät liikkuvat vielä muu- tama sekunti sen jälkeen, kun puutarhalaite on sammutettu. Varo! Älä kosketa liikkuvaa terää. f Pidä aina puutarhalaite puhtaana, jotta voit työskennellä hyvin ja turvallisesti. f Käytä aina suojakäsineitä, kun työskentelet puutarhalaitteen kanssa tai aiot tehdä huol- to-/puhdistustöitä. Ohje: Suorita seuraavat huoltotoimenpiteet säännöllisesti, takaaksesi pitkän ja luotettavan käyttöajan. Tarkista säännöllisesti, ettei puutarhalaitteessa ole ilmeisiä puutteita, kuten irtonainen liitos ja kuluneet tai vaurioituneet osat. Tarkista, että suojukset ja suojalaitteet ovat kun- nossa ja oikein asennettu. Suorita mahdolliset huolto- ja korjaustyöt ennen käyttöä. Jos puutarhalaitteessa, huolellisesta valmistuk- sesta ja koestusmenettelystä huolimatta esiin- tyy vikaa, tulee korjaus antaa Bosch-puutarha- laitteiden sopimushuollon tehtäväksi. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy puutar- halaitteen mallikilvestä. Teränhoito Puhdista säännöllisesti leikkuuterät joka käytön jälkeen ja voitele ne Bosch-hoitosuihkeella. Kau- an kestävissä leikkuutöissä suosittelemme voi- telemaan leikkuuteriä säännöllisesti Bosch-hoi- tosuihkeella. Tarkista leikkuuterän leikkuureunojen kunto. Varmista, että leikkuuterä on suojattu toimituk- seen kuuluvalla teränsuojuksella, kun sitä ei käy- tetä. Leikkuuterän vaihto (katso kuvat F1 –F5) f Huom! Katkaise virta puutarhalaitteesta en- nen puhdistusta. Terät liikkuvat vielä muu- tama sekunti sen jälkeen, kun puutarhalaite on sammutettu. Varo! Älä kosketa liikkuvaa terää. f Käytä aina suojakäsineitä, kun työskentelet puutarhalaitteen kanssa tai aiot tehdä huol- to-/puhdistustöitä. f Älä vaihda terää ilman asennettua teränsuo- justa. Leikkuuterän irrotus (katso kuvat F1–F3) Leikkuuterän asennus (katso kuvat F4–F5) Työvaiheen jälkeen/säilytys f Huom! Katkaise virta puutarhalaitteesta en- nen puhdistusta. Terät liikkuvat vielä muu- tama sekunti sen jälkeen, kun puutarhalaite on sammutettu. Varo! Älä kosketa liikkuvaa terää. f Käytä aina suojakäsineitä, kun työskentelet puutarhalaitteen kanssa tai aiot tehdä huol- to-/puhdistustöitä. Puhdista puutarhalaite ulkoa huolella pehmeällä harjalla ja rievulla. Älä käytä vettä äläkä liuotti- mia tai kiillotusaineita. Poista kaikki kerrostu- mat. Varmista, että leikkuuterä on suojattu toimituk- seen kuuluvalla teränsuojuksella, kun sitä ei käy- tetä. Säilytä puutarhalaite varmassa, kuivassa paikas- sa, lasten ulottumattomissa. Älä koskaan aseta mitään muita esineitä puutarhalaitteen päälle. n Paina SDS-vapautuspainiketta 8 kummalla- kin puolella. o SDS-suojus 16 aukeaa itsestään. p Vedä leikkuuterä 1 ulos. q Työnnä leikkuuterä 9 sisään, kunnes se luk- kiutuu paikoilleen. r Työnnä SDS-suojus 16 puutarhalaitteeseen, kunnes SDS-vapautuspainikkeet 8 lukkiutu- vat. OBJ_BUCH-1077-002.book Page 130 Wednesday, January 27, 2010 4:40 PMSuomi | 131 Bosch Power Tools F 016 L70 608 | (27.1.10) Lisätarvikkeet f Ruoholeikkuuterä (80 mm) ei ole tarkoitet- tu puutarhalaitteeseen AGS 10,8 LI. Ruoholeikkuuterä, 80 mm p. 2
• 609 003 884 Ruoholeikkuuterä, 100 mm p. 2
• 609 003 867 Pensasleikkuuterä, 110 mm p. 2
• 609 003 885 Pensasleikkuuterä, 200 mm p. 2
• 609 003 868 Pyörillä varustettu teleskooppivarsi p. 2
• 609 003 869 Hoitosuihke, 250 ml 609 200 399 Huolto ja asiakasneuvonta Huolto vastaa tuotteesi korjausta ja huoltoa se- kä varaosia koskeviin kysymyksiin. Räjähdyspii- rustuksia ja tietoja varaosista löydät myös osoit- teesta: www.bosch-pt.com Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: [phone] Faksi: [phone] www.bosch.fi Kuljetus Lähetä akkuja ainoastaan, jos kotelo on vaurioi- tumaton. Teippaa avoimet liittimet ja pakkaa ak- ku niin, että se ei pääse liikkumaan pakkaukses- sa. Litiumioniakkuja lähetettäessä saattaa olla tun- nistusvelvollisuus, ota huomioon kansalliset määräykset. Hävitys Toimita puutarhalaitteet, lisätarvikkeet ja pak- kausmateriaali ympäristöystävälliseen jätteiden kierrätykseen. Vain EU-maita varten: Älä heitä puutarhalaitteita talous- jätteisiin Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan di- rektiivin 2002/96/EY ja sen kansal- listen lakien muunnosten mukaan, tulee käyttökelvottomat puutarhalaitteet kerätä erikseen ja toimittaa ympäristöystävälliseen uu- siokäyttöön. Akut/paristot: Älä heitä akkua/paristoja ta- lousjätteisiin, tuleen tai ve- teen. Akut/paristot tulee mah- dollisuuksien mukaan purkka, kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla. Vain EU-maita varten: Vialliset tai loppuunkäytetyt akut tulee kierrät- tää direktiivin 2006/66/EY mukaisesti. Poista akku laitteesta painamalla käynnistyskyt- kintä 7, kunnes akku on täysin purkautunut. Kierrä auki kotelon ruuvit ja poista kotelon kuori. Irrota akun liitokset ja ota akku ulos. Oikeus teknisiin muutoksiin pidätetään. OBJ_BUCH-1077-002.book Page 131 Wednesday, January 27, 2010 4:40 PM132 | Eλληνικά F 016 L70 608 | (27.1.10) Bosch Power Tools p. 1
