BRUKSANVISNING AGS 7 2 LI BOSCH

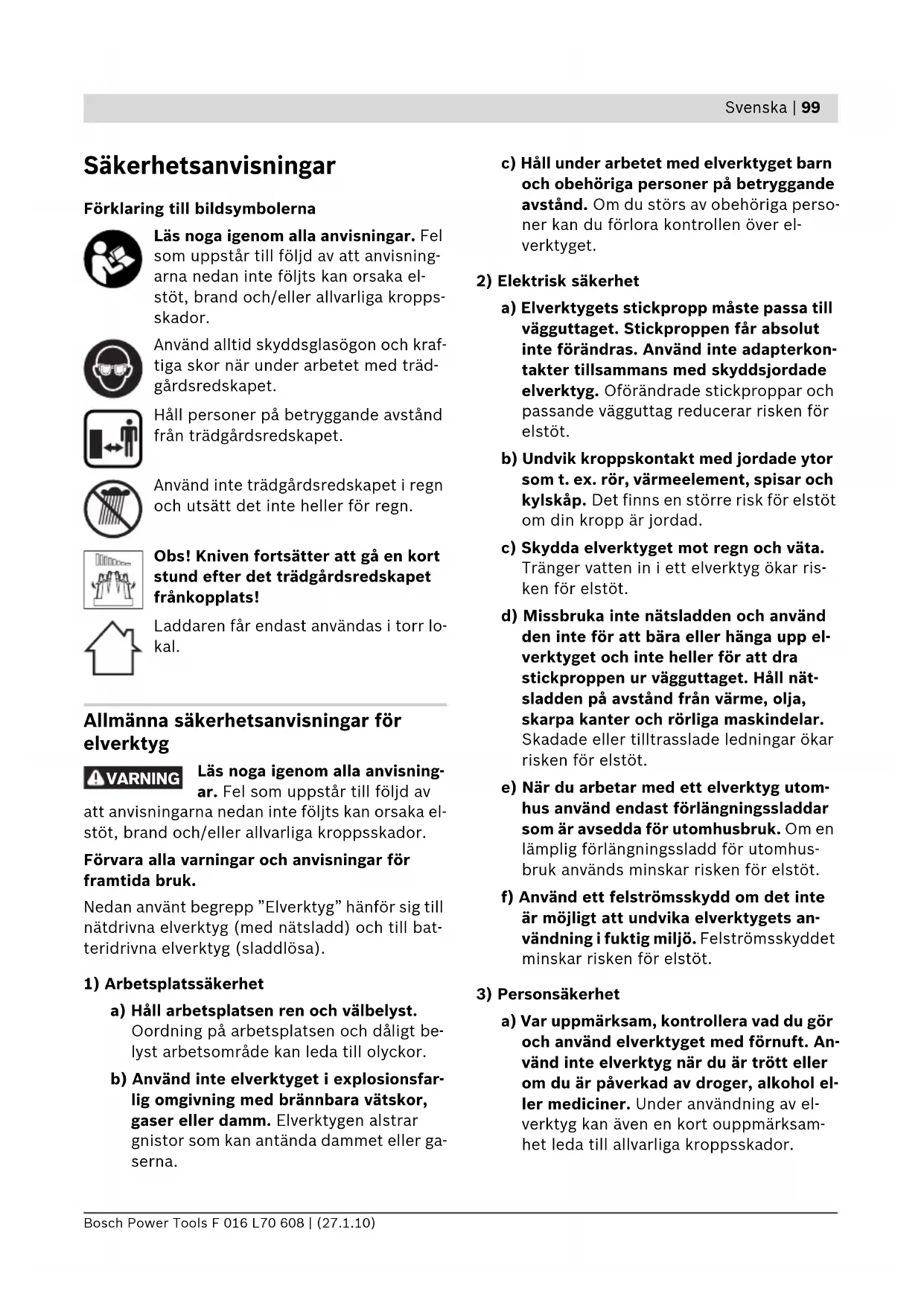

Säkerhetsanvisningar Förklaring till bildsymbolerna Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisning- arna nedan inte följts kan orsaka el- stöt, brand och/eller allvarliga kropps- skador. Använd alltid skyddsglasögon och kraf- tiga skor när under arbetet med träd- gårdsredskapet. Håll personer på betryggande avstånd från trädgårdsredskapet. Använd inte trädgårdsredskapet i regn och utsätt det inte heller för regn. Obs! Kniven fortsätter att gå en kort stund efter det trädgårdsredskapet frånkopplats! Laddaren får endast användas i torr lo- kal. Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla anvisning- ar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka el- stöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till bat- teridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt be- lyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfar- lig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller ga- serna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga perso- ner kan du förlora kontrollen över el- verktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkon- takter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar ris- ken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp el- verktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nät- sladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utom- hus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets an- vändning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. An- vänd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol el- ler mediciner. Under användning av el- verktyg kan även en kort ouppmärksam- het leda till allvarliga kroppsskador. VARNING OBJ_BUCH-1077-002.book Page 99 Wednesday, January 27, 2010 4:40 PM100 | Svenska F 016 L70 608 | (27.1.10) Bosch Power Tools b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av per- sonlig skyddsutrustning som t. ex. damm- filtermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrol- lera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär el- verktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nät- strömmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på el- verktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balan- sen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll hå- ret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av rote- rande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på kor- rekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av el-

verktyg a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/el- ler ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller el- verktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av el- verktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av perso- ner som inte är förtrogna med dess an- vändning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrolle- ra att rörliga komponenter fungerar fel- fritt och inte kärvar, att komponenter in- te brustit eller skadats; orsaker som kan leda till att elverktygets funktioner på- verkas menligt. Låt skadade delar repa- reras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Om- sorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insats- verktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmo- menten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

5) Omsorgsfull hantering och användning av

sladdlösa elverktyg a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra bat- terier finns risk för kroppsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till bränn- skador eller brand. OBJ_BUCH-1077-002.book Page 100 Wednesday, January 27, 2010 4:40 PMSvenska | 101 Bosch Power Tools F 016 L70 608 | (27.1.10) d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oav- siktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännska- da.

a) Låt endast kvalificerad fackpersonal re- parera elverktyget och endast med origi- nalreservdelar. Detta garanterar att el- verktygets säkerhet upprätthålls. Säkerhetsanvisningar för häcksaxar f Håll knivarna på avstånd från kroppen. För- sök inte ta bort klippt material eller hålla i material som ska klippas när kniven är in- kopplad. Ta på frånslaget trädgårdsredskap bort klippt material som kommit i kläm. Un- der användning av häcksaxen kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. f Bär häcksaxen i handtaget med stillaståen- de kniv. För transport och lagring av häcksaxen ska skyddet vara påsatt. En om- sorgsfull hantering av trädgårdsredskapet minskar risken för kroppsskada som kniv kan orsaka. f Håll tag i elverktyget endast på isolerade greppytor då risk finns att knivarna kommer i kontakt med dolda strömledningar. Kni- vens kontakt med en spänningsförande led- ning kan sätta redskapets metalldelar under spänning och leda till elstöt. f Håll nätsladden på betryggande avstånd från klippområdet. Under arbetet kan näts- ladden vara dold i buskaget och oavsiktligt kapas. Säkerhetsanvisningar för busk-/grässax f Trädgårdsredskapet får inte användas av per- son (inklusive barn) med begränsad fysisk, sensorisk eller psykisk förmåga och/eller som saknar den erfarenhet och kunskap som krävs för hantering. Undantag görs om perso- nen övervakas av en ansvarig person som kan undervisa i trädgårdsredskapets användning. Barn bör övervakas för att säkerställa att de inte leker med trädgårdsredskapet. f Låt aldrig barn eller personer som inte är för- trogna med bruksanvisningen använda träd- gårdsredskapet. Nationella föreskrifter be- gränsar eventuellt tillåten ålder för användning. När trädgårdsredskapet inte an- vänds ska det förvaras oåtkomligt för barn. f Användaren eller ägaren ansvarar för olyckor och skador som drabbar andra människor el- ler deras egendom. f Använd aldrig trädgårdsredskapet när perso- ner, speciellt då barn eller husdjur, uppehål- ler sig i närheten. f Håll anslutningskabeln på betryggande av- stånd från skärknivarna. f Använd alltid skyddsglasögon och kraftiga skor när under arbetet med trädgårdsredska- pet. f Trimma inte under dåligt väder och speciellt inte då när åskväder är i antågande. f Använd trädgårdsredskapet endast i dagsljus eller vid god belysning. f Kontrollera att skyddskåporna och skyddsut- rustningen är oskadade och korrekt montera- de. Före driftstart ska nödvändiga under- hållsåtgärder och reparationer utföras. f Koppla på trädgårdsredskapet först sedan händerna och fötterna är på betryggande av- stånd från knivarna. OBJ_BUCH-1077-002.book Page 101 Wednesday, January 27, 2010 4:40 PM102 | Svenska F 016 L70 608 | (27.1.10) Bosch Power Tools f Frånkoppla trädgårdsredskapet från nät- strömmen (t. ex. genom att dra ur stickprop- pen eller trycka ned inkopplingsspärren): – alltid när trädgårdsredskapet lämnas utan uppsikt, – innan blockeringar åtgärdas, – när kontroll, rengöring eller arbeten ut- förs på trädgårdsredskapet, – efter kontakt med främmande föremål. Kontrollera genast trädgårdsredskapet avseende skada och låt det vid behov re- pareras, – när trädgårdsredskapet börjar vibrerar på ovanligt sätt (kontrollera genast). f Skydda fötterna och händerna mot skador som kniven kan orsaka. f Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv.) och för trans- port och lagring ställ strömställaren Till/Från i frånkopplat läge. Om strömställa- ren Till/Från oavsiktligt påverkas finns risk för personskada. Skydda elverktyget mot hög värme som t.ex. längre solbestrålning och eld. Explosionsrisk föreligger. f Öppna inte batterimodulen. Detta kan leda till kortslutning. f Kortslut inte batterimodulen. Explosions- risk föreligger. f I skadad eller felanvänd batterimodul kan ångor uppstå. Tillför friskluft och uppsök lä- kare vid åkommor. Ångorna kan leda till irri- tation i andningsvägarna. f Från ett defekt batteri kan vätska rinna ut och väta föremål i närheten. Kontrollera berörda delar. Rengör eller byt ut dem vid behov. Säkerhetsanvisningar för laddare Skydda laddaren mot regn och väta. Tränger vatten in i laddaren ökar risken för elektrisk stöt. f Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier an- vänds för andra batterityper finns risk för brand. f Ladda inte batterimoduler av främmande fabrikat. Laddaren är lämplig endast för laddning av Bosch li-jonbatterimoduler med den spänning som anges i Tekniska data. I an- nat fall finns risk för brand och explosion. f Laddaren får endast användas för ladd- ningsbara batterier. Explosionsrisk förelig- ger. f Håll laddaren ren. Förorening kan leda till elektrisk stöt. f Kontrollera laddaren före varje användning. Ersätt laddaren med en ny om skada kon- staterats. Du får själv aldrig öppna ladda- ren, låt den repareras av kvalificerad fack- man och endast med originalreservdelar. Skadade laddare, ledningar eller stickkontak- ter ökar risken för elstöt. f Använd inte laddaren på lättantändligt un- derlag (t. ex. papper, textilier mm) resp. i brännbar omgivning. Vid laddningen värms laddaren upp vilket kan medföra brandrisk. f Håll barn under uppsikt och se till att de in- te leker med laddaren. Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att an- visningarna nedan inte följts kan or- saka elstöt, brand och/eller allvarli- ga kroppsskador. Fäll upp sidan med illustration av trädgårdsred- skapet och håll sidan uppfälld när du läser bruksanvisningen. OBJ_BUCH-1077-002.book Page 102 Wednesday, January 27, 2010 4:40 PMSvenska | 103 Bosch Power Tools F 016 L70 608 | (27.1.10) Ändamålsenlig användning Trädgårdsredskapet är avsett för lätt klippning av buskar och gräskanter i hushålls- och hobby- trädgårdar. Leveransen omfattar Plocka försiktigt upp trädgårdsredskapet ur för- packningen och kontrollera att följande delar finns med: – Busk- eller grässax – Gräskniv (inte för ASB 10,8 LI) – Buskkniv (inte för grässaxar) – Extra buskkniv (120 mm) (endast i setet ”busk-/grässsax”) – Knivskydd (monterat på alla medlevererade knivar) – Teleskopskaft med hjul (endast i setet ”grässax inkl. teleskopskaft med hjul”) – Laddare – Bruksanvisning Om delar saknas eller om de är skadade, ta ge- nast kontakt med återförsäljaren. Illustrerade komponenter Numreringen av komponenterna hänvisar till il- lustration av trädgårdsredskapet på grafiksidan. 1 Gräskniv 2 Indikering av batterimodulens laddningstill- stånd 3 Säkerhetsspärr 4 Handtag 5 Laddare 6 Laddarens laddstickkontakt 7 Strömställare Till/Från 8 SDS-upplåsningsknapp 9 Buskkniv 10 Teleskoprör 11 Klämhylsa 12 Stickpropp för styrskaftets kontakt 13 Hjul 14 Hjulställ 15 Hylsdon för laddkontakt 16 SDS-kåpa 17 Svärdskydd I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörspro- gram beskrivs allt tillbehör som finns. OBJ_BUCH-1077-002.book Page 103 Wednesday, January 27, 2010 4:40 PM104 | Svenska F 016 L70 608 | (27.1.10) Bosch Power Tools Tekniska data Grässax (*inkl. teleskopskaft med hjul) Busksax Busk-/gräss- saxset AGS 7,2 LI AGS 10,8 LI ASB 10,8 LI ASB 10,8 LI Produktnummer 3 600 ... H56 0.. H56 1.. H56 3.. H56 3.. Gräskniv z z – z Knivbredd mm 80 100 – 100 Buskkniv – – z z Knivlängd

0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) Beakta produktnumret på trädgårdsredskapets typskylt. Handelsbeteckningarna för enskilda trädgårdsredskap kan variera. **genomsnittlig drifttid OBJ_BUCH-1077-002.book Page 104 Wednesday, January 27, 2010 4:40 PMSvenska | 105 Bosch Power Tools F 016 L70 608 | (27.1.10) Buller-/vibrationsdata Grässax Mätvärdena för ljudnivån anges enligt EN 60745. Redskapets A-vägda ljudtrycksnivå underskrider i typiska fall 70 dB(A). Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60335: Vibrationsemissionsvärden a

Busksax Mätvärdena för buller har tagits fram baserande på 2000/14/EG. Redskapets A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 66 dB(A); ljudeffektnivå 76 dB(A). Onoggrannhet K =1 dB. Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: Vibrationsemissionsvärde a

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan an- vändas vid jämförelse av olika elverktyg. Mät- metoden är även lämplig för preliminär bedöm- ning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhål- lits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperio- den öka betydligt. För en exakt bedömning av vibrationsbelast- ningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsför- loppen. Försäkran om överensstämmelse Grässax Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och nor- mativa dokument: EN 60335 (sladdlösa elverk- tyg) och EN 60335 (batteriladdare) enligt be- stämmelserna i direktiven 2006/95/EG, 2004/108/EG, 2006/42/EG. Busksax Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och nor- mativa dokument: EN 60745 (sladdlöst verktyg) och EN 60335 (batteriladdare) uppfyller be- stämmelserna i direktiven 2006/95/EG, 2004/108/EG, 2006/42/EG, 2000/14/EG. 2000/14/EG: Garanterad ljudeffektnivå 77 dB(A). Bedömningsmetod för överensstäm- melse enligt bilaga V. Produktkategori: 25 Teknisk tillverkningsdokumentation finns hos: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England

Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1077-002.book Page 105 Wednesday, January 27, 2010 4:40 PM106 | Svenska F 016 L70 608 | (27.1.10) Bosch Power Tools Montage För din säkerhet f Obs! Slå från trädgårdsredskapet innan un- derhållsarbeten eller rengöring utförs. Ef- ter frånkoppling av trädgårdsredskapet rörs knivarna ännu några sekunder. Var försiktig! Berör inte knivarna så länge de rör på sig. Batteriets laddning (se bild A) f Använd inte en laddare av annat fabrikat. Den medlevererade laddaren är anpassad till i trädgårdsredskapet monterat li-jonbatteri. f Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på laddarens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V. f Laddarens spänningsområde ligger mellan 100–240 V. Kontrollera att stickproppen passar till nätuttaget. Anvisning: Batterimodulen levereras ofullstän- digt uppladdad. För full effekt ska batterimodu- len före första användningen laddas upp i ladda- ren. Litium-jonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts. Litium-jonbatteriet är genom ”Electronic Cell Protection (ECP)” skyddat mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från trädgårdsredskapet: Kniven roterar inte längre. Tryck inte på strömställaren efter det trädgårdsredskapet automatiskt kopplats från. Risk finns för att batterimodulen skadas. Anslut laddarens stickpropp till nätuttaget och laddstickkontakten 6 till hylsdonet 15 på hand- tagets baksida (det finns endast en möjlighet för anslutning). Laddning startar genast när laddarens stick- propp 6 ansluts till hylsdonet 15. Batteriets laddningsindikator 2 visar hur ladd- ningen fortskrider. Under laddning blinkar indi- katorn med grönt ljus. När batteriets laddnings- indikator 2 lyser konstant med grönt ljus är batteriet fullständigt uppladdat. Under laddning blir trädgårdsredskapets hand- tag varmt. Detta är normalt. Koppla från nätströmmen till laddaren om den inte ska användas under en längre tid. Trädgårdsredskapet kan under laddning inte an- vändas och det är därför inte defekt om det un- der laddning inte fungerar. f Skydda laddaren mot fukt! Teleskopskaft med hjul (Tillbehör eller leveransomfång för ”grässax inkl. tele- skopskaft med hjul”) f Grässaxen med teleskopskaft och hjul får endast användas på marken. f Teleskopskaft med hjul får inte användas med busksax eller upplyft från marken. Ta bort teleskopskaft med hjul (se bild B) n Dra ur stickproppen för styrskaftets kontakt

• o För att ta bort trädgårdsredskapet från hjul- stället 14 skjut redskapet i visad riktning. Montera teleskopskaft med hjul (endast gräss- sax) Rikta upp trädgårdsredskapets styrspår mot fäs- tet för hjulstället 14 och skjut in trädgårdsred- skapet. Anslut stickproppen för styrskaftets kontakt 12. Inställning av skaftets längd (se bild C) n Lossa klämhylsan 11. o Skaftet blir längre när teleskopröret 10 dras ut och kortare när röret skjut in. p Dra åter fast klämhylsan 11. Inställning för kanttrimning (se bild D) Sväng trädgårdsredskapet 90° åt vänster eller höger till vertikalt läge för kantklippning. OBS OBJ_BUCH-1077-002.book Page 106 Wednesday, January 27, 2010 4:40 PMSvenska | 107 Bosch Power Tools F 016 L70 608 | (27.1.10) Drift Driftstart Inkoppling (se bild E) n Lås upp säkerhetsspärren 3 genom att vrida strömställaren som bilden visar. o Tryck sedan ned strömställaren 7 och håll den nedtryckt. Urkoppling Släpp strömställaren 7. Lås säkerhetsspärren 3 genom att vrida ström- ställaren som bilden visar. Batteriets laddningsindikering Batteriets laddningsindikator 2 visar batteriets laddningstillstånd vid halvt eller fullständigt nedtryckt strömställare 7 för några sekunder. Arbetsanvisningar f Håll trädgårdsredskapet på betryggande av- stånd från kroppen. Se till att du står sta- digt och säkert. f Ytterligare information om klippning hittas på internetsidan www.bosch-pt.com. Antiblockeringsfunktion (endast häcksax) Trädgårdsredskapet har en patenterad egen- skap som fungerar så här: Om knivarna blockeras i materialet ökar mo- torns belastning. Den intelligenta mikroelektro- niken registrerar denna överbelastning och kopplar flera gånger om motorn för att hindra knivarna från att blockera och för att få materia- let klippt. Den hörbara omkopplingen kan ta upp till 3 s. Efter klippning fungerar trädgårdsredskapet normalt eller så stannar kniven automatiskt i öp- pet läge om överbelastningen kvarstår (t. ex. om ett stycke trådstängsel blockerar trädgårdsred- skapet). Häckklippning (endast häcksax) Kontrollera innan arbetet påbörjas att häcken inte innehåller främmande föremål som t. ex. trädgårdsstaket. Grenar upp till en tjocklek på 8 mm kan klippas. För trädgårdsredskapet i jämn takt framåt längs snittlinjen så att grenaren förs mot knivarna. Det dubbelsidiga knivsvärdet möjliggör klippning i båda riktningarna och pendling i sidled. Sätt efter avslutat arbete upp transportskyddet på kniven. Rekommenderad årstid för klippning – Klipp lövträdshäckar i juni och oktober. – Klipp barrträdshäckar i april och augusti. – Klipp barrträd och andra snabbväxande häckar utgående från maj i intervaller om 6 veckor. Klippning av kanter (endast grässax) (se bild D) För trädgårdsredskapet längs gräskanten. Se till att kniven inte kommer i kontakt med stenlagd mark, stenar eller trädgårdsmurar; risk finns för att kniven skadas varvid dess livslängd blir be- tydligt kortare. För större gräsplan rekommenderas teleskops- kaft med hjul (finns att få som tillbehör resp. in- går i satsen ”grässax inkl. teleskopskaft med hjul”). Sätt efter avslutat arbete upp transportskyddet på kniven. Lysdiod Kapacitet Kontinuerligt grönt ljus ≥ 35% Grönt blink 15 – 35% Rött blink 5 – 15% Kontinuerligt rött ljus ≤ 5% OBJ_BUCH-1077-002.book Page 107 Wednesday, January 27, 2010 4:40 PM108 | Svenska F 016 L70 608 | (27.1.10) Bosch Power Tools Underhåll och service Underhåll och rengöring f Obs! Slå från trädgårdsredskapet innan un- derhållsarbeten eller rengöring utförs. Ef- ter frånkoppling av trädgårdsredskapet rörs knivarna ännu några sekunder. Var försiktig! Berör inte knivarna så länge de rör på sig. f Håll trädgårdsredskapet rent för bra och sä- kert arbete. f Använd alltid skyddshandskar när arbeten utförs med trädgårdsredskapet eller vid un- derhåll/rengöring. Anvisning: Regelbundna underhållsåtgärder ga- ranterar en lång och tillförlitlig brukstid. Undersök trädgårdsredskapet regelbundet av- seende brister som lösa fästen och nedslitna el- ler skadade komponenter. Kontrollera att skyddskåporna och skyddsut- rustningen är oskadade och korrekt monterade. Före driftstart ska nödvändiga underhållsåtgär- der och reparationer utföras. Om i trädgårdsredskapet trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverk- stad för Bosch-trädgårdsredskap. Var vänlig ange vid förfrågningar och reservdels- beställningar produktnumret som består av 10 siffror och som finns på trädgårdsredskapets typskylt. Underhåll av kniv Rengör efter varje användning knivarna och smörj med Bosch underhållssprej. Vid klippning under en längre tid rekommenderar vi att regel- bundet smörja knivarna med Bosch underhålls- sprej. Kontrollera knivens skärkanter. Det bifogade knivskyddet ska vara påsatt när redskapet inte används. Byte av kniv (se bilderna F1–F5) f Obs! Slå från trädgårdsredskapet innan un- derhållsarbeten eller rengöring utförs. Ef- ter frånkoppling av trädgårdsredskapet rörs knivarna ännu några sekunder. Var försiktig! Berör inte knivarna så länge de rör på sig. f Använd alltid skyddshandskar när arbeten utförs med trädgårdsredskapet eller vid un- derhåll/rengöring. f Vid byte av knivar skall knivskydd vara mon- terat. Demontering av kniv (se bilderna F1–F3) Montering av kniv (se bilderna F4–F5) Efter utfört arbete/förvaring f Obs! Slå från trädgårdsredskapet innan un- derhållsarbeten eller rengöring utförs. Ef- ter frånkoppling av trädgårdsredskapet rörs knivarna ännu några sekunder. Var försiktig! Berör inte knivarna så länge de rör på sig. f Använd alltid skyddshandskar när arbeten utförs med trädgårdsredskapet eller vid un- derhåll/rengöring. Rengör trädgårdsredskapet noggrant utvändigt med en mjuk borste och en trasa. Använd varken vatten, lösnings- eller polermedel. Ta bort all be- läggning. Det bifogade knivskyddet ska vara påsatt när redskapet inte används. Förvara trädgårdsredskapet på ett säkert och torrt ställe utom räckhåll för barn. Ställ inte upp andra föremål på trädgårdsredskapet. n Tryck in båda SDS-upplåsningsknapparna 8. o SDS-kåpan 16 öppnas automatiskt. p Dra ut kniven 1. q Skjut in kniven 9 tills den snäpper fast i lä- get. r Tryck ned SDS-kåpan 16 på trädgårdsred- skapet tills SDS-upplåsningsknapparna 8 snäpper fast. OBJ_BUCH-1077-002.book Page 108 Wednesday, January 27, 2010 4:40 PMSvenska | 109 Bosch Power Tools F 016 L70 608 | (27.1.10) Tillbehör f Gräskniven (80 mm) är inte avsedd för träd- gårdsredskapet AGS 10,8 LI. Gräskniv, 80 mm p. 2
• 609 003 884 Gräskniv, 100 mm p. 2
• 609 003 867 Buskkniv, 110 mm p. 2
• 609 003 885 Buskkniv, 200 mm p. 2
• 609 003 868 Teleskopskaft med hjul p. 2
• 609 003 869 Underhållssprej, 250 ml 609 200 399 Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande re- paration och underhåll av produkter och reserv- delar. Sprängskissar och informationer om re- servdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: [phone] Fax: [phone] Transport Batterimodulen får försändas endast om huset är oskadat. Tejpa över öppna kontakter och för- packa batterimodulen så att den inte kan röras i förpackingen. Vid försändelse an litium-jonbatterier krävs möj- ligen en märkning; undersök vilka föreskrifter som gäller i aktuellt land. Avfallshantering Trädgårdsredskap, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvin- ning. Endast för EU-länder: Släng inte trädgårdsredskap i hus- hållsavfall! Enligt europeiska direktivet 2002/96/EG för kasserade elek- triska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara trädgårdsredskap omhän- dertas separat och på miljövänligt sätt lämnas in för återvinning. Sekundär-/primärbatterier: Förbrukade batterier får inte slängas i hushållsavfall och inte heller i eld eller vatten. Batterierna ska helst vara urladdade när de samlas för återvinning eller omhändertas på miljövänligt sätt. Endast för EU-länder: Defekta eller förbrukade batterier måste enligt direktivet 2006/66/EG omhändertas för återvin- ning. Innan batteriet tas ur trädgårdsredskapet ska strömställaren 7 tryckas ned tills batteriet är fullständigt urladdad. Skruva bort skruvarna från huset och lyft bort husets kåpa. Frånkoppla anslutningarna på batteriet och ta bort batte- riet. Ändringar förbehålles. OBJ_BUCH-1077-002.book Page 109 Wednesday, January 27, 2010 4:40 PM110 | Norsk F 016 L70 608 | (27.1.10) Bosch Power Tools p. 1
