AGS 7 2 LI - Niet gecategoriseerd BOSCH - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING AGS 7 2 LI BOSCH

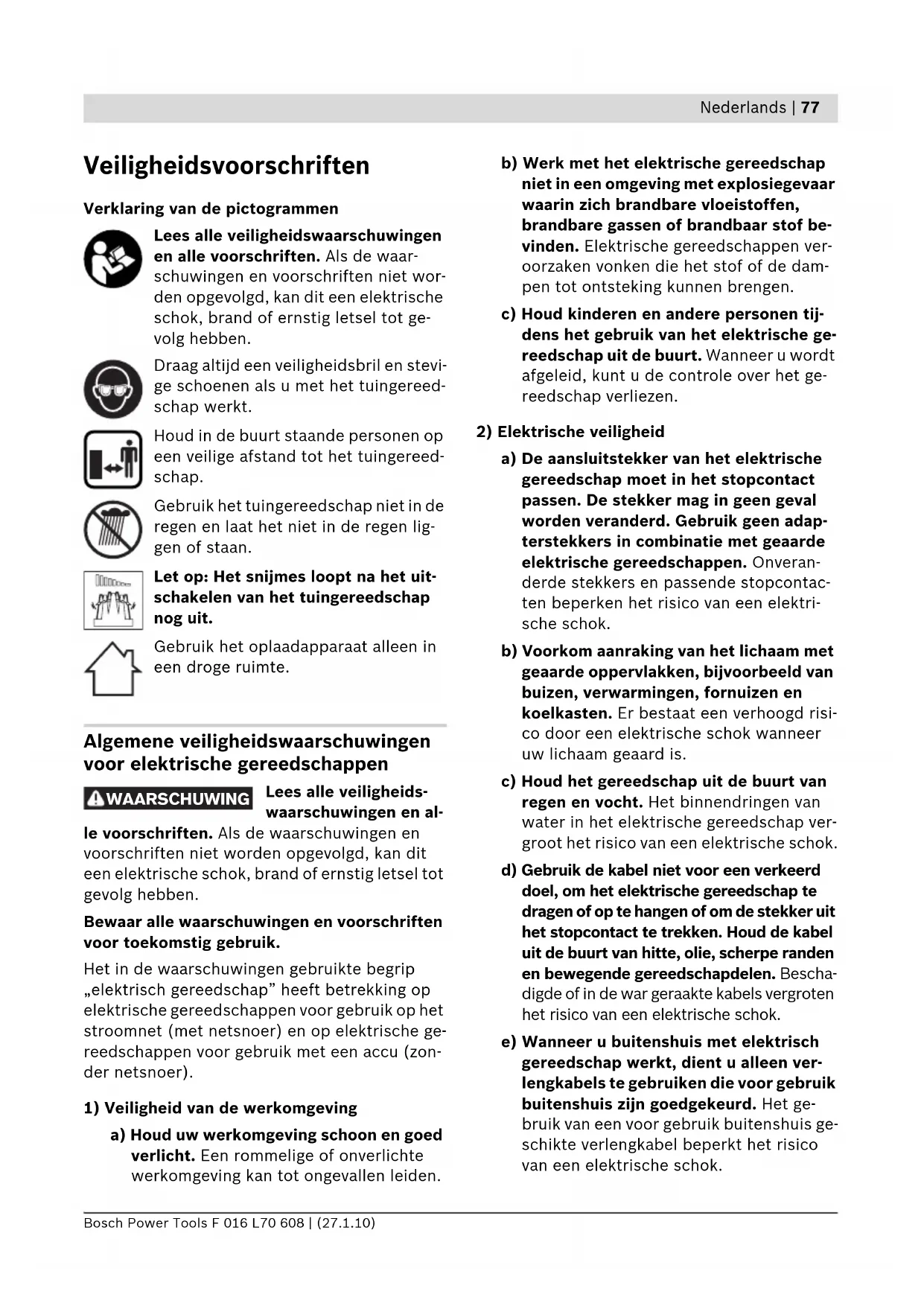

Veiligheidsvoorschriften Verklaring van de pictogrammen Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waar- schuwingen en voorschriften niet wor- den opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot ge- volg hebben. Draag altijd een veiligheidsbril en stevi- ge schoenen als u met het tuingereed- schap werkt. Houd in de buurt staande personen op een veilige afstand tot het tuingereed- schap. Gebruik het tuingereedschap niet in de regen en laat het niet in de regen lig- gen of staan. Let op: Het snijmes loopt na het uit- schakelen van het tuingereedschap nog uit. Gebruik het oplaadapparaat alleen in een droge ruimte. Algemene veiligheidswaarschuwingen voor elektrische gereedschappen Lees alle veiligheids- waarschuwingen en al- le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische ge- reedschappen voor gebruik met een accu (zon- der netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof be- vinden. Elektrische gereedschappen ver- oorzaken vonken die het stof of de dam- pen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tij- dens het gebruik van het elektrische ge- reedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het ge- reedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adap- terstekkers in combinatie met geaarde elektrische gereedschappen. Onveran- derde stekkers en passende stopcontac- ten beperken het risico van een elektri- sche schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risi- co door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap ver- groot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Bescha- digde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen ver- lengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het ge- bruik van een voor gebruik buitenshuis ge- schikte verlengkabel beperkt het risico van een elektrische schok. WAARSCHUWING OBJ_BUCH-1077-002.book Page 77 Wednesday, January 27, 2010 4:40 PM78 | Nederlands F 016 L70 608 | (27.1.10) Bosch Power Tools f) Als het gebruik van het elektrische ge- reedschap in een vochtige omgeving on- vermijdelijk is, dient u een aardlekscha- kelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een mo- ment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uit- rusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermen- de uitrusting zoals een stofmasker, slip- vaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische ge- reedschap, vermindert het risico van ver- wondingen. c) Voorkom per ongeluk inschakelen. Con- troleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aan- sluit en voordat u het gereedschap op- pakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vin- ger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektri- sche gereedschap inschakelt. Een instel- gereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwon- dingen leiden. e) Voorkom een onevenwichtige lichaams- houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in on- verwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen los- hangende kleding of sieraden. Houd ha- ren, kleding en handschoenen uit de buurt van bewegende delen. Loshangen- de kleding, lange haren en sieraden kun- nen door bewegende delen worden mee- genomen. g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemon- teerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist wor- den gebruikt. Het gebruik van een stofaf- zuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig ge-

bruik van elektrische gereedschappen a) Overbelast het gereedschap niet. Ge- bruik voor uw werkzaamheden het daar- voor bestemde elektrische gereedschap. Met het passende elektrische gereed- schap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elek- trisch gereedschap dat niet meer kan wor- den in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereed- schap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voor- komt onbedoeld starten van het elektri- sche gereedschap. d) Bewaar niet-gebruikte elektrische ge- reedschappen buiten bereik van kinde- ren. Laat het gereedschap niet gebrui- ken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereed- schappen zijn gevaarlijk wanneer deze door onervaren personen worden ge- bruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende de- len van het gereedschap correct functio- neren en niet vastklemmen en of onder- delen zodanig gebroken of beschadigd OBJ_BUCH-1077-002.book Page 78 Wednesday, January 27, 2010 4:40 PMNederlands | 79 Bosch Power Tools F 016 L70 608 | (27.1.10) zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhou- den elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhou- den snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrisch gereedschap, toebe- horen, inzetgereedschappen en dergelij- ke volgens deze aanwijzingen. Let daar- bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het ge- bruik van elektrische gereedschappen voor andere dan de voorziene toepassin- gen kan tot gevaarlijke situaties leiden.

5) Gebruik en onderhoud van accugereed-

schappen a) Laad accu’s alleen op in oplaadappara- ten die door de fabrikant worden geadvi- seerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere ac- cu’s wordt gebruikt. b) Gebruik alleen de daarvoor bedoelde ac- cu’s in de elektrische gereedschappen. Het gebruik van andere accu’s kan tot ver- wondingen en brandgevaar leiden. c) Voorkom aanraking van de niet-gebruik- te accu met paperclips, munten, sleu- tels, spijkers, schroeven en andere klei- ne metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accu- contacten kan brandwonden of brand tot gevolg hebben. d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raad- plegen. Gelekte accuvloeistof kan tot hui- dirritaties en verbrandingen leiden.

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vak- kundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het ge- reedschap in stand blijft. Veiligheidsvoorschriften voor heggen- scharen f Houd alle lichaamsdelen uit de buurt van het snijmes. Probeer niet om maaigoed te verwijderen of te maaien materiaal vast te houden terwijl het mes beweegt. Verwijder vastgeklemd maaigoed alleen wanneer het gereedschap uitgeschakeld is. Een moment van onoplettendheid tijdens het gebruik van de heggenschaar kan tot ernstig letsel leiden. f Draag de heggenschaar aan de greep terwijl het mes stilstaat. Breng altijd de veilig- heidsafscherming aan voordat u de heggen- schaar vervoert of opbergt. Een zorgvuldige omgang met het gereedschap vermindert het verwondingsgevaar door het mes. f Houdt het elektrische gereedschap alleen aan de geïsoleerde greepoppervlakken vast, aangezien het knipmes in aanraking met verborgen stroomleidingen kan komen. Contact van het knipmes met een spanning- voerende leiding kan metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. f Houd de kabel uit de buurt van de plaats waar u knipt. Tijdens de werkzaamheden kan de kabel in de struik verborgen zijn en per on- geluk worden doorgeknipt. Veiligheidsvoorschriften voor struiken- en grasscharen f Dit tuingereedschap is er niet voor bestemd om te worden gebruikt door personen (inclu- sief kinderen) met beperkte fysieke, zintuig- lijke of geestelijke vermogens of gebrekkige ervaring en/of gebrekkige kennis, tenzij zij onder toezicht staan van een voor hun veilig- heid verantwoordelijke persoon, of zij van de- ze persoon instructies ontvangen ten aanzien van het gebruik van het tuingereedschap. OBJ_BUCH-1077-002.book Page 79 Wednesday, January 27, 2010 4:40 PM80 | Nederlands F 016 L70 608 | (27.1.10) Bosch Power Tools Kinderen moeten onder toezicht staan, om zeker te stellen dat zij niet met het tuinge- reedschap spelen. f Laat kinderen of personen die deze voor- schriften niet hebben gelezen dit tuingereed- schap nooit gebruiken. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener. Bewaar het tuinge- reedschap buiten het bereik van kinderen wanneer het niet wordt gebruikt. f De bediener of gebruiker is verantwoordelijk voor ongevallen, persoonlijk letsel of schade aan het eigendom van anderen. f Gebruik het tuingereedschap nooit dicht in de buurt van personen, in het bijzonder kin- deren, of huisdieren. f Houd de aansluitkabel uit de buurt van de snijmessen. f Draag altijd een veiligheidsbril en stevige schoenen als u met het tuingereedschap werkt. f Trim niet bij slechte weersomstandigheden, met name niet bij opkomend onweer. f Gebruik het tuingereedschap alleen bij dag- licht of goed kunstlicht. f Controleer of afschermingen en veiligheids- voorzieningen niet beschadigd zijn en juist zijn aangebracht. Voer voor het gebruik even- tueel noodzakelijke onderhouds- of reparatiewerkzaam-heden uit. f Schakel het tuingereedschap pas in als uw handen en voeten ver genoeg van de snijmes- sen verwijderd zijn. f Onderbreek altijd de verbinding van het tuin- gereedschap met de stroomvoorziening (bij- voorbeeld stekker uit het stopcontact trek- ken of inschakelblokkering bedienen): – altijd wanneer u zich van het tuingereed- schap verwijdert, – vóór het verwijderen van blokkeringen, – als u het tuingereedschap controleert, rei- nigt of eraan werkt, – na het raken van een voorwerp. Contro- leer het tuingereedschap onmiddellijk op beschadigingen en laat het indien nodig repareren, – als het tuingereedschap op een ongewo- ne manier begint te trillen (onmiddellijk controleren). f Bescherm uzelf tegen verwondingen van voe- ten en handen door de snijmessen. f Vergrendel altijd de aan/uit-schakelaar in de uitgeschakelde stand vóór werkzaamhe- den aan het elektrische gereedschap (zoals het uitvoeren van onderhoud en het wisse- len van inzetgereedschap) en voordat u het gereedschap vervoert of opbergt. Bij per on- geluk bedienen van de aan/uit-schakelaar be- staat verwondingsgevaar. Bescherm het elektrische gereed- schap tegen warmte, bijvoorbeeld ook tegen continu zonlicht en vuur. Er bestaat explosiegevaar. f Open de accu niet. Er bestaat gevaar voor kortsluiting. f Sluit de accu niet kort. Er bestaat explosie- gevaar. f Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren. f Als de accu defect is, kan er vloeistof uit de accu lekken, waardoor aangrenzende voor- werpen worden bevochtigd. Controleer de betrokken onderdelen. Reinig deze of ver- vang ze indien nodig. Veiligheidsvoorschriften voor oplaadap- paraten Houd het oplaadapparaat uit de buurt van regen en vocht. Het binnendrin- gen van water in het oplaadapparaat vergroot het risico van een elektrische schok. f Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een be- paald type accu geschikt is, bestaat brandge- vaar wanneer het met andere accu's wordt gebruikt. OBJ_BUCH-1077-002.book Page 80 Wednesday, January 27, 2010 4:40 PMNederlands | 81 Bosch Power Tools F 016 L70 608 | (27.1.10) f Laad geen accu’s van andere fabrikanten op. Het oplaadapparaat is alleen geschikt voor het opladen van Bosch-lithiumionaccu’s met de in de technische gegevens vermelde spanningen. Anders bestaat er brand- en ex- plosiegevaar. f Laad met het oplaadapparaat alleen oplaad- bare batterijen op. Er bestaat explosiegevaar. f Houd het oplaadapparaat schoon. Door vervui- ling bestaat gevaar voor een elektrische schok. f Controleer het oplaadapparaat vóór elk ge- bruik. Vervang het oplaadapparaat door een nieuw exemplaar als u een beschadiging vaststelt. Open het oplaadapparaat niet zelf en laat het alleen door gekwalificeerd per- soneel en alleen met originele vervangings- onderdelen repareren. Beschadigde oplaad- apparaten, kabels en stekkers vergroten het risico van een elektrische schok. f Gebruik het oplaadapparaat niet op een ge- makkelijk brandbare ondergrond (zoals pa- pier of textiel) of in een brandbare omge- ving. Vanwege de bij het opladen optredende verwarming van het oplaadapparaat bestaat brandgevaar. f Houd toezicht op kinderen en zorg ervoor dat zij niet met het oplaadapparaat spelen. Functiebeschrijving Lees alle veiligheidswaarschuwin- gen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Vouw de uitvouwbare pagina met de afbeelding van het tuingereedschap open en laat deze pagi- na opengevouwen terwijl u de gebruiksaanwij- zing leest. Gebruik volgens bestemming Het tuingereedschap is bestemd voor de uitvoe- ring van lichte knipwerkzaamheden aan struiken en gazonranden in de tuin voor particulier ge- bruik. Meegeleverd Neem het tuingereedschap voorzichtig uit de verpakking. Controleer of de volgende delen compleet zijn: – Struiken- of grasschaar – Grasschaarmes (niet bij ASB 10,8 LI) – Struikenschaarmes (niet bij grasscharen) – Extra struikenschaarmes (120 mm) (alleen bij de set „struiken- en grasschaar”) – Mesbescherming(en) (op alle meegeleverde messen geplaatst) – Telescoopsteel met wielen (alleen bij de set „grasschaar incl. telescoopsteel met wie- len”) – Oplaadapparaat – Gebruiksaanwijzing Neem contact op met uw leverancier wanneer er onderdelen ontbreken of beschadigd zijn. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het tuingereedschap op de pagi- na met afbeeldingen. 1 Grasschaarmes 2 Accu-oplaadindicatie 3 Veiligheidsblokkering 4 Handgreep 5 Oplaadapparaat 6 Oplaadstekker van het oplaadapparaat 7 Aan/uit-schakelaar 8 SDS-ontgrendelknop 9 Struikenschaarmes 10 Telescoopbuis 11 Klemhuls 12 Stekker voor duwstokschakelaar 13 Wielen 14 Onderstel 15 Contactbus voor oplaadstekker 16 SDS-afscherming 17 Mesbescherming Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma. OBJ_BUCH-1077-002.book Page 81 Wednesday, January 27, 2010 4:40 PM82 | Nederlands F 016 L70 608 | (27.1.10) Bosch Power Tools Technische gegevens Grasschaar (*incl. telescoopsteel met wielen) Struiken- schaar Struiken- en grasschaarset AGS 7,2 LI AGS 10,8 LI ASB 10,8 LI ASB 10,8 LI Zaaknummer 3 600 ... H56 0.. H56 1.. H56 3.. H56 3.. Grasschaarmes z z – z Mesbreedte mm 80 100 – 100 Struikenschaarmes – – z z Meslengte

0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) Let op het zaaknummer op het typeplaatje van uw tuingereedschap. De handelsbenamingen van sommige tuinge- reedschappen kunnen afwijken. **Gemiddelde bedrijfsduur OBJ_BUCH-1077-002.book Page 82 Wednesday, January 27, 2010 4:40 PMNederlands | 83 Bosch Power Tools F 016 L70 608 | (27.1.10) Informatie over geluid en trillingen Grasschaar Meetwaarden voor geluid bepaald volgens EN 60745. Het A-gewogen geluidsdrukniveau van het ge- reedschap is kenmerkend minder dan 70 dB(A). Trillingsemissiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60335: trillingsemissiewaarde a

onzekerheid K =1,5 m/s

Struikenschaar Meetwaarden voor geluid bepaald volgens 2000/14/EG. Het A-gewogen geluidsniveau van het gereed- schap bedraagt kenmerkend: geluidsdrukniveau 66 dB(A); geluidsvermogenniveau 76 dB(A). On- zekerheid K =1 dB. Trillingsemissiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: trillingsemissiewaarde a

Het in deze gebruiksaanwijzing vermelde trillings- niveau is gemeten met een volgens EN 60745 ge- normeerde meetmethode en kan worden ge- bruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereed- schap wordt gebruikt voor andere toepassin- gen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillings- belasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgescha- keld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeids- periode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter be- scherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces. Conformiteitsverklaring Grasschaar Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60335 (accuge- reedschap) en EN 60335 (acculader) volgens de bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG, 2006/42/EG. Struikenschaar Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 (accuge- reedschap) en EN 60335 (acculader) volgens de bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG, 2006/42/EG en 2000/14/EG. 2000/14/EG: Gegarandeerd geluidsdrukniveau 77 dB(A). Wegingsmethode van de conformiteit volgens aanhangsel V. Productcategorie: 25 Technisch dossier bij: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England

• Montage Voor uw veiligheid f Let op! Schakel het tuingereedschap uit vóór onderhouds- en reinigingswerkzaamheden. Nadat het tuingereedschap is uitgeschakeld, draaien de messen nog enkele seconden. Voorzichtig! Raak bewegende messen niet aan. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1077-002.book Page 83 Wednesday, January 27, 2010 4:40 PM84 | Nederlands F 016 L70 608 | (27.1.10) Bosch Power Tools Accu opladen (zie afbeelding A) f Gebruik geen ander oplaadapparaat. Het meegeleverde oplaadapparaat is afgestemd op de in het tuingereedschap ingebouwde lit- hiumionaccu. f Let op de netspanning! De spanning van de stroombron moet overeenkomen met de ge- gevens op het typeplaatje van het oplaadap- paraat. Met 230 V aangeduide oplaadappara- ten kunnen ook met 220 V worden gebruikt. f Het spanningsbereik van het oplaadappa- raat omvat 100–240 V. Controleer dat de netstekker in de contactdoos past. Opmerking: De accu wordt gedeeltelijk opgela- den geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste ge- bruik de accu volledig in het oplaadapparaat op. De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet. De lithiumionaccu is met „Electronic Cell Pro- tection (ECP)” tegen te sterk ontladen be- schermd. Als de accu leeg is, wordt het tuinge- reedschap door een veiligheidsschakeling uitgeschakeld: Het snijmes beweegt niet meer. Druk na het automatisch uitscha- kelen van het tuingereedschap niet meer op de aan/uit-schakelaar. De accu kan anders beschadigd worden. Steek de netstekker van het oplaadapparaat in de contactdoos en de oplaadstekker 6 in het aansluitcontact 15 aan de achterzijde van de handgreep (slechts één aansluitmogelijkheid). Het opladen begint zodra de oplaadstekker 6 van het oplaadapparaat in het aansluitcontact 15 wordt gestoken. De accuoplaadindicatie 2 geeft de voortgang tij- dens het opladen aan. Tijdens het opladen knip- pert de indicatie groen. Als de accuoplaadindi- catie 2 continu groen brandt, is de accu volledig opgeladen. Tijdens het opladen wordt de handgreep van het tuingereedschap warm. Dit is normaal. Als het oplaadapparaat langdurig niet wordt ge- bruikt, dient u de verbinding met het stroomnet te verbreken. Het tuingereedschap kan tijdens het opladen niet worden gebruikt. Het is niet defect wanneer het tijdens het opladen niet werkt. f Bescherm het oplaadapparaat tegen water en vocht. Telescoopsteel met wielen (toebehoren of meegeleverd bij „grasschaar incl. te- lescoopsteel met wielen”) f De grasschaar incl. telescoopsteel met wie- len mag alleen op het bodemoppervlak wor- den gebruikt. f Gebruik de telescoopsteel met wielen niet met de struikenschaar of boven het bode- moppervlak. Telescoopsteel met wielen verwijderen (zie afbeelding B) n Trek de stekker voor de duwstokschakelaar 12 naar buiten. o Om het tuingereedschap van het onderstel 14 te nemen, duwt u het in de afgebeelde richting. Telescoopsteel met wielen monteren (alleen grasschaar) Breng de geleidingsgroef van het tuingereed- schap op één lijn met de houder van het onder- stel 14 en duw het tuingereedschap naar bin- nen. Steek de stekker voor de duwstokschakelaar 12 in het contact. Greeplengte instellen (zie afbeelding C) n Draai de klemhuls 11 los. o Trek de telescoopbuis 10 uit om deze te ver- lengen of duw de buis naar binnen om deze te verkorten. p Draai de klemhuls 11 weer vast. Instelling voor het knippen van randen (zie afbeelding D) Draai het gereedschap 90° naar links of naar rechts in de verticale stand als u randen wilt knippen. LET OP OBJ_BUCH-1077-002.book Page 84 Wednesday, January 27, 2010 4:40 PMNederlands | 85 Bosch Power Tools F 016 L70 608 | (27.1.10) Gebruik Ingebruikneming Inschakelen (zie afbeelding E) n Ontgrendel de veiligheidsblokkering 3 door de schakelaar zoals afgebeeld te bedienen. o Vervolgens drukt u de aan/uit-schakelaar 7 in en houdt u deze ingedrukt. Uitschakelen Laat de aan/uit-schakelaar 7 los. Vergrendel de veiligheidsblokkering 3 door de schakelaar zoals afgebeeld te bedienen. Accu-oplaadindicatie De accuoplaadindicatie 2 geeft bij een half of volledig ingedrukte aan/uit-schakelaar 7 gedu- rende enkele seconden de oplaadtoestand van de accu aan. Tips voor de werkzaamheden f Houd het tuingereedschap op voldoende af- stand tot uw lichaam vast. Zorg ervoor dat u zeker en stabiel staat. f Meer informatie over het knippen vindt u op www.bosch-pt.com. Antiblokkeermechanisme (alleen struiken- schaar) Het tuingereedschap beschikt over een gepaten- teerde eigenschap die als volgt functioneert: Als het snijmes blokkeert in materiaal met een zekere weerstand, wordt de motorbelasting ver- hoogd. De intelligente micro-elektronica her- kent deze overbelastingssituatie en herhaalt meermaals de omschakeling van de motor om daarmee een blokkering van het snijmes te voor- komen en het materiaal door te knippen. Deze hoorbare omschakeling duurt maximaal 3seconden. Na het doorknippen werkt het tuingereedschap in de normale toestand verder, of het snijmes blijft bij een aanhoudende overbelastingssitua- tie automatisch in de geopende toestand staan (bijvoorbeeld als een stuk van een metalen hek het tuingereedschap blokkeert). Heggen knippen (alleen struikenschaar) Controleer de heg vóór het begin van de werk- zaamheden op verborgen voorwerpen, bijvoor- beeld een afrastering. Er kunnen takken tot een dikte van maximaal 8 mm worden geknipt. Beweeg het tuingereed- schap op de kniplijn gelijkmatig voorwaarts om de takken naar het snijmes toe te voeren. Dank- zij de dubbelzijdige mesbalk kunt u in beide rich- tingen knippen of met pendelbewegingen van de ene naar de andere kant. Breng na gebruik de transportbescherming voor het snijmes aan. Adviezen voor knippen en snoeien – Knip loofhoutheggen in juni en oktober. – Knip naaldhoutheggen in april en augustus. – Knip coniferen en alle andere snelgroeiende heggen vanaf mei ongeveer elke zes weken. Randen knippen (alleen grasschaar) (zie afbeelding D) Geleid het tuingereedschap langs de grasrand. Voorkom aanraking van het snijmes met tegels, stenen of muren, omdat de levensduur van het snijmes hierdoor aanzienlijk wordt verkort. Bij grote grasoppervlakken wordt het gebruik van de telescoopsteel met wielen aangeraden (verkrijgbaar als toebehoren resp. meegeleverd bij „grasschaar incl. telescoopsteel met wie- len”). Breng na gebruik de transportbescherming voor het snijmes aan. LED Capaciteit Permanent licht groen ≥ 35% Knipperlicht groen 15 – 35% Knipperlicht rood 5 – 15% Permanent licht rood ≤ 5% OBJ_BUCH-1077-002.book Page 85 Wednesday, January 27, 2010 4:40 PM86 | Nederlands F 016 L70 608 | (27.1.10) Bosch Power Tools Onderhoud en service Onderhoud en reiniging f Let op! Schakel het tuingereedschap uit vóór onderhouds- en reinigingswerkzaam- heden. Nadat het tuingereedschap is uitge- schakeld, draaien de messen nog enkele se- conden. Voorzichtig! Raak bewegende messen niet aan. f Houd het tuingereedschap schoon om goed en veilig te kunnen werken. f Draag altijd werkhandschoenen als u met het tuingereedschap wilt werken of onder- houds- en reinigingswerkzaamheden wilt uitvoeren. Opmerking: Voer de volgende onderhoudswerk- zaamheden regelmatig uit, zodat u verzekerd bent van een lang en probleemloos gebruik. Controleer het tuingereedschap regelmatig op zichtbare gebreken zoals een losse bevestiging en versleten of beschadigde onderdelen. Controleer of afschermingen en veiligheidsvoor- zieningen niet beschadigd zijn en juist zijn aan- gebracht. Voer voor het gebruik eventueel nood- zakelijke onderhouds- of reparatiewerkzaam- heden uit. Mocht het tuingereedschap ondanks zorgvuldi- ge fabricage- en testmethoden toch defect ra- ken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch- tuingereedschappen. Vermeld bij vragen en bestellingen van vervan- gingsonderdelen altijd het uit tien cijfers be- staande zaaknummer volgens het typeplaatje van het tuingereedschap. Onderhoud van de messen Reinig de snijmessen na elk gebruik en smeer ze met Bosch-onderhoudsspray. Aanbevolen wordt om bij langdurige knipwerkzaamheden de snij- messen regelmatig met Bosch-onderhoudsspray te smeren. Controleer de toestand van de snijkanten van het snijmes. Verzeker u ervan dat het snijmes wordt be- schermd met de meegeleverde mesbescher- ming wanneer het mes niet wordt gebruikt. Snijmes vervangen (zie afbeeldingen F1 – F5) f Let op! Schakel het tuingereedschap uit vóór onderhouds- en reinigingswerkzaam- heden. Nadat het tuingereedschap is uitge- schakeld, draaien de messen nog enkele se- conden. Voorzichtig! Raak bewegende messen niet aan. f Draag altijd werkhandschoenen als u met het tuingereedschap wilt werken of onder- houds- en reinigingswerkzaamheden wilt uitvoeren. f Wissel de messen niet zonder aangebrachte mesbescherming. Schaarmes demonteren (zie afbeeldingen F1–F3) Schaarmes monteren (zie afbeeldingen F4 – F5) Na de werkzaamheden. Gereedschap opbergen f Let op! Schakel het tuingereedschap uit vóór onderhouds- en reinigingswerkzaam- heden. Nadat het tuingereedschap is uitge- schakeld, draaien de messen nog enkele se- conden. Voorzichtig! Raak bewegende messen niet aan. f Draag altijd werkhandschoenen als u met het tuingereedschap wilt werken of onder- houds- en reinigingswerkzaamheden wilt uitvoeren. n Druk aan beide zijden op de SDS-ontgrende- lingsknop 8. o De SDS-afscherming 16 gaat vanzelf open. p Trek het schaarmes 1 naar buiten. q Duw het schaarmes 9 naar binnen tot het op zijn plaats vastklikt. r Druk de SDS-afscherming 16 op het tuinge- reedschap tot de SDS-ontgrendelingsknop- pen 8 vastklikken. OBJ_BUCH-1077-002.book Page 86 Wednesday, January 27, 2010 4:40 PMNederlands | 87 Bosch Power Tools F 016 L70 608 | (27.1.10) Maak de buitenkant van het tuingereedschap grondig schoon met een zachte borstel en een doek. Gebruik geen water en geen oplos- of po- lijstmiddelen. Verwijder het aanhechtende vuil volledig. Verzeker u ervan dat het snijmes wordt be- schermd met de meegeleverde mesbescher- ming wanneer het mes niet wordt gebruikt. Bewaar het tuingereedschap op een veilige en droge plaats, buiten bereik van kinderen. Plaats geen voorwerpen op het tuingereedschap. Toebehoren f Het grasschaarmes (80 mm) is niet voor het tuingereedschap AGS 10,8 LI bestemd. Grasschaarmes, 80 mm p. 2
• 609 003 884 Grasschaarmes, 100 mm p. 2
• 609 003 867 Struikenschaarmes, 110 mm p. 2
• 609 003 885 Struikenschaarmes, 200 mm p. 2
• 609 003 868 Telescoopsteel met wielen p. 2
• 609 003 869 Onderhoudsspray, 250 ml 609 200 399 Klantenservice en advies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekenin- gen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice advi- seren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebe- horen. Nederland Tel.: [phone] Fax: [phone] E-mail: [e-mail] België en Luxemburg Tel.: [phone] Fax: [phone] E-mail: [e-mail] Vervoer Gebruik de accu alleen als de behuizing onbe- schadigd is. Plak open contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Bij de verzending van lithiumionaccu’s kan mar- kering verplicht zijn. Neem daarvoor de in uw land geldende voorschriften in acht. Afvalverwijdering Tuingereedschappen, toebehoren en verpakkin- gen moeten op een voor het milieu verantwoor- de wijze worden gerecycled. Alleen voor landen van de EU: Gooi tuingereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in na- tionaal recht moeten niet meer bruikbare tuin- gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze wor- den hergebruikt. Accu’s en batterijen: Gooi accu’s of batterijen niet bij het huisvuil en evenmin in het vuur of het water. Accu’s en batterijen moeten, indien mogelijk leeg, worden ingeza- meld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd. Alleen voor landen van de EU: Volgens richtlijn 2006/66/EG moeten defecte of versleten accu’s en batterijen worden gerecy- cled. Als u de accu uit het tuingereedschap wilt ver- wijderen, bedient u de aan/uit-schakelaar 7 tot de accu volledig ontladen is. Draai de schroeven van het machinehuis los en verwijder de schaal van het huis. Maak de aansluitingen op de accu los en verwijder de accu. Wijzigingen voorbehouden. OBJ_BUCH-1077-002.book Page 87 Wednesday, January 27, 2010 4:40 PM88 | Dansk F 016 L70 608 | (27.1.10) Bosch Power Tools p. 1

, usikker- het K =1,5 m/s
