BEDIENUNGSANLEITUNG AGS 7 2 LI BOSCH

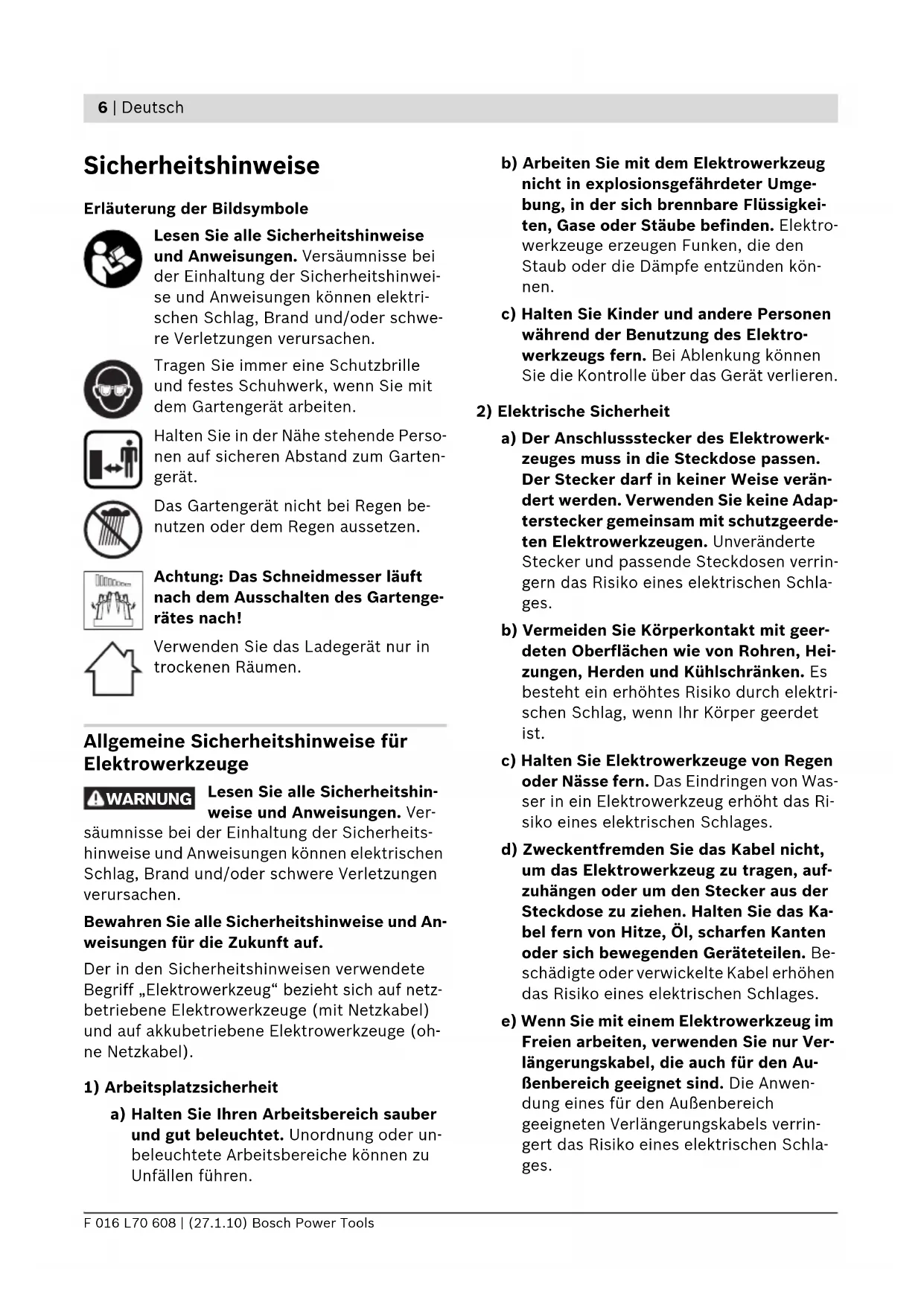

Sicherheitshinweise Erläuterung der Bildsymbole Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinwei- se und Anweisungen können elektri- schen Schlag, Brand und/oder schwe- re Verletzungen verursachen. Tragen Sie immer eine Schutzbrille und festes Schuhwerk, wenn Sie mit dem Gartengerät arbeiten. Halten Sie in der Nähe stehende Perso- nen auf sicheren Abstand zum Garten- gerät. Das Gartengerät nicht bei Regen be- nutzen oder dem Regen aussetzen. Achtung: Das Schneidmesser läuft nach dem Ausschalten des Gartenge- rätes nach! Verwenden Sie das Ladegerät nur in trockenen Räumen. Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshin- weise und Anweisungen. Ver- säumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netz- betriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (oh- ne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder un- beleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umge- bung, in der sich brennbare Flüssigkei- ten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden kön- nen. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro- werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk- zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verän- dert werden. Verwenden Sie keine Adap- terstecker gemeinsam mit schutzgeerde- ten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verrin- gern das Risiko eines elektrischen Schla- ges. b) Vermeiden Sie Körperkontakt mit geer- deten Oberflächen wie von Rohren, Hei- zungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Was- ser in ein Elektrowerkzeug erhöht das Ri- siko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Ka- bel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Be- schädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Ver- längerungskabel, die auch für den Au- ßenbereich geeignet sind. Die Anwen- dung eines für den Außenbereich geeigneten Verlängerungskabels verrin- gert das Risiko eines elektrischen Schla- ges. WARNUNG OBJ_BUCH-1077-002.book Page 6 Wednesday, January 27, 2010 4:40 PMDeutsch | 7 Bosch Power Tools F 016 L70 608 | (27.1.10) f) Wenn der Betrieb des Elektrowerkzeu- ges in feuchter Umgebung nicht ver- meidbar ist, verwenden Sie einen Fehler- stromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar- auf, was Sie tun, und gehen Sie mit Ver- nunft an die Arbeit mit einem Elektro- werkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Al- kohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Ge- brauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüs- tung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheits- schuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeu- ges, verringert das Risiko von Verletzun- gen. c) Vermeiden Sie eine unbeabsichtigte In- betriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es auf- nehmen oder tragen. Wenn Sie beim Tra- gen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät einge- schaltet an die Stromversorgung anschlie- ßen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elek- trowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verlet- zungen führen. e) Vermeiden Sie eine abnormale Körper- haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situati- onen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Hand- schuhe fern von sich bewegenden Tei- len. Lockere Kleidung, Schmuck oder lan- ge Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangein- richtungen montiert werden können, vergewissern Sie sich, dass diese ange- schlossen sind und richtig verwendet werden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub ver- ringern.

4) Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Gerät nicht. Verwen- den Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem pas- senden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leis- tungsbereich. b) Benutzen Sie kein Elektrowerkzeug, des- sen Schalter defekt ist. Ein Elektrowerk- zeug, das sich nicht mehr ein- oder aus- schalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdo- se und/oder entfernen Sie den Akku, be- vor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme ver- hindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerk- zeuge außerhalb der Reichweite von Kin- dern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorg- falt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion OBJ_BUCH-1077-002.book Page 7 Wednesday, January 27, 2010 4:40 PM8 | Deutsch F 016 L70 608 | (27.1.10) Bosch Power Tools des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Un- fälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneid- werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. g) Verwenden Sie Elektrowerkzeug, Zube- hör, Einsatzwerkzeuge usw. entspre- chend diesen Anweisungen. Berücksich- tigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge- brauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Behandlung des Akku-

werkzeuges a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen wer- den. Für ein Ladegerät, das für eine be- stimmte Art von Akkus geeignet ist, be- steht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehe- nen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder an- deren kleinen Metallgegenständen, die eine Überbrückung der Kontakte verur- sachen könnten. Ein Kurzschluss zwi- schen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssig- keit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in An- spruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Heckenscheren f Halten Sie alle Körperteile vom Schneid- messer fern. Versuchen Sie nicht, bei lau- fendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhal- ten. Entfernen Sie eingeklemmtes Schnitt- gut nur bei ausgeschaltetem Gerät. Ein Mo- ment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzun- gen führen. f Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verlet- zungsgefahr durch das Messer. f Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmes- ser in Berührung mit verborgenen Stromlei- tungen kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführen- den Leitung kann metallene Geräteteile un- ter Spannung setzen und zu einem elektri- schen Schlag führen. f Halten Sie das Kabel vom Schneidbereich fern. Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und verse- hentlich durchtrennt werden. Sicherheitshinweise für Strauch-/Gras- scheren f Dieses Gartengerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit ein- geschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Er- fahrung und/oder mangelndem Wissen be- nutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Per- son beaufsichtigt oder erhalten von ihr An- weisungen, wie das Gartengerät zu benutzen ist. OBJ_BUCH-1077-002.book Page 8 Wednesday, January 27, 2010 4:40 PMDeutsch | 9 Bosch Power Tools F 016 L70 608 | (27.1.10) Kinder sollten beaufsichtigt werden, um si- cherzustellen, dass sie nicht mit dem Garten- gerät spielen. f Niemals Kindern oder mit diesen Anweisun- gen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Nationale Vor- schriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Gar- tengerät für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist. f Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. f Betreiben Sie das Gartengerät niemals, wäh- rend sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhal- ten. f Halten Sie das Anschlusskabel von den Schneidmessern fern. f Tragen Sie immer eine Schutzbrille und fes- tes Schuhwerk, wenn Sie mit dem Gartenge- rät arbeiten. f Trimmen Sie nicht bei schlechten Witte- rungsverhältnissen, insbesondere bei aufzie- henden Gewittern. f Verwenden Sie das Gartengerät nur bei Ta- geslicht oder gutem künstlichen Licht. f Prüfen Sie, ob Abdeckungen und Schutzvor- richtungen unbeschädigt und richtig ange- bracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Repa- raturarbeiten durch. f Schalten Sie das Gartengerät erst ein, wenn Ihre Hände und Füße ausreichend weit von den Schneidmessern entfernt sind. f Trennen Sie das Gartengerät immer von der Stromversorgung (z.B. Netzstecker ziehen oder Einschaltsperre betätigen): – immer wenn Sie sich vom Gartengerät entfernen, – vor dem Beseitigen von Blockierungen, – wenn Sie das Gartengerät überprüfen, rei- nigen oder an ihm arbeiten, – nach der Kollision mit einem Fremdkör- per. Überprüfen Sie das Gartengerät so- fort auf Beschädigungen und lassen Sie es wenn notwendig instandsetzen, – wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (sofort prüfen). f Schützen Sie sich vor Verletzungen von Fü- ßen und Händen durch die Schneidmesser. f Blockieren Sie vor allen Arbeiten am Elek- trowerkzeug (z.B. Wartung, Werkzeug- wechsel, etc.) sowie bei dessen Transport und Aufbewahrung den Ein-/Ausschalter in ausgeschalteter Position. Bei unbeabsich- tigtem Betätigen des Ein-/Ausschalters be- steht Verletzungsgefahr. Schützen Sie das Elektrowerkzeug vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, und Feuer. Es besteht Explosionsgefahr. f Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. f Schließen Sie den Akku nicht kurz. Es be- steht Explosionsgefahr. f Bei Beschädigung und unsachgemäßem Ge- brauch des Akkus können Dämpfe austre- ten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämp- fe können die Atemwege reizen. f Bei defektem Akku kann Flüssigkeit austre- ten und angrenzende Gegenstände benet- zen. Überprüfen Sie betroffene Teile. Reini- gen Sie diese oder tauschen Sie sie gegebenenfalls aus. Sicherheitshinweise für Ladegeräte Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Ri- siko eines elektrischen Schlages. f Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. OBJ_BUCH-1077-002.book Page 9 Wednesday, January 27, 2010 4:40 PM10 | Deutsch F 016 L70 608 | (27.1.10) Bosch Power Tools f Laden Sie keine Fremd-Akkus. Das Ladege- rät ist nur zum Laden von Bosch Li-Ionen-Ak- kus mit den in den Technischen Daten ange- gebenen Spannungen geeignet. Ansonsten besteht Brand- und Explosionsgefahr. f Laden Sie mit dem Ladegerät keine nicht wiederaufladbare Batterien. Es besteht Ex- plosionsgefahr. f Halten Sie das Ladegerät sauber. Durch Ver- schmutzung besteht die Gefahr eines elektri- schen Schlages. f Überprüfen Sie vor jeder Benutzung das La- degerät. Tauschen Sie das Ladegerät gegen ein Neues aus, sofern Sie Schäden feststel- len. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatz- teilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. f Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Texti- lien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwär- mung des Ladegerätes besteht Brandgefahr. f Beaufsichtigen Sie Kinder und stellen Sie si- cher, dass Kinder nicht mit dem Ladegerät spielen. Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte schlagen Sie die Aufklappseite mit der Dar- stellung des Gartengeräts auf, und lassen Sie diese Seite beim Lesen der Betriebsanleitung aufgeklappt. Bestimmungsgemäßer Gebrauch Das Gartengerät ist bestimmt zum Durchführen von leichten Schneidearbeiten an Büschen und Rasenkanten in Haus- und Hobbygärten. Lieferumfang Nehmen Sie das Gartengerät vorsichtig aus der Verpackung und prüfen Sie, ob die nachfolgen- den Teile vollständig sind: – Strauch- oder Grasschere – Gras-Schermesser (nicht bei ASB 10,8 LI) – Strauch-Schermesser (nicht bei Grasscheren) – Zusätzliches Strauch-Schermesser (120 mm) (nur beim Set „Strauch-/Gras- schere“) – Messerschutz(e) (aufgesetzt auf alle mitge- lieferten Messer) – Teleskopstiel mit Rädern (nur beim Set „Grasschere incl. Teleskopstiel mit Rädern“) – Ladegerät – Betriebsanleitung Wenn Teile fehlen oder beschädigt sind, wen- den Sie sich bitte an Ihren Händler. Abgebildete Komponenten Die Nummerierung der abgebildeten Kompo- nenten bezieht sich auf die Darstellung des Gar- tengerätes auf der Grafikseite. 1 Gras-Schermesser 2 Akku-Ladezustandsanzeige 3 Sicherheitssperre 4 Handgriff 5 Ladegerät 6 Ladestecker des Ladegerätes 7 Ein-/Ausschalter 8 SDS-Entriegelungstaste 9 Strauch-Schermesser 10 Teleskoprohr 11 Klemmhülse 12 Stecker für Fahrstockschalter 13 Räder 14 Fahrwerk 15 Buchse für Ladestecker 16 SDS-Abdeckung 17 Messerschutz Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. OBJ_BUCH-1077-002.book Page 10 Wednesday, January 27, 2010 4:40 PMDeutsch | 11 Bosch Power Tools F 016 L70 608 | (27.1.10) Technische Daten Grasschere (*incl. Teleskopstiel mit Rädern) Strauchschere Strauch-/ Grasscheren- Set AGS 7,2 LI AGS 10,8 LI ASB 10,8 LI ASB 10,8 LI Sachnummer 3 600 ... H56 0.. H56 1.. H56 3.. H56 3.. Gras-Schermesser z z – z Messerbreite mm 80 100 – 100 Strauch-Scher- messer – – z z Messerlänge

Anti-Blockier-Mecha- nismus – – z z Gewicht entspre- chend EPTA-Proce- dure 01/2003 kg 0,75 (1,4*) 0,775 (1,5*) 0,9 0,775 (100 mm) 0,9 (200 mm) Akku Li-Ionen Li-Ionen Li-Ionen Li-Ionen Nennspannung V= 7,2 10,8 10,8 10,8 Kapazität Ah 1,3 1,3 1,3 1,3 Ladezeit (Akku entla- den) h3,03,0 3,0 3,0 Anzahl der Akkuzel- len

Betriebsdauer pro Akku-Ladung (bis) min 80 (70*)** 100 (85*)** 100 100 Ladegerät Sachnummer 2 609 ... 003 916 (EU) 003 932 (UK) 003 916 (EU) 003 932 (UK) 003 916 (EU) 003 932 (UK) 003 916 (EU) 003 932 (UK) Eingangsspannung V 100 – 240 100 – 240 100 – 240 100 – 240 Ladestrom mA 500 500 500 500 Zulässiger Ladetem- peraturbereich °C 0–45 0–45 0–45 0–45 Gewicht entspre- chend EPTA-Proce- dure 01/2003

0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) 0,088 (EU) 0,093 (UK) Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Die Handelsbezeichnungen einzelner Gartengeräte können variieren. **durchschnittliche Betriebsdauer OBJ_BUCH-1077-002.book Page 11 Wednesday, January 27, 2010 4:40 PM12 | Deutsch F 016 L70 608 | (27.1.10) Bosch Power Tools Geräusch-/Vibrationsinformation Grasschere Messwerte für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Schalldruckpegel des Gerätes ist typischerweise kleiner als 70 dB(A). Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60335: Schwingungsemissionswert a

Unsicherheit K =1,5 m/s

Strauchschere Messwerte für Geräusch ermittelt entsprechend 2000/14/EG. Der A-bewertete Geräuschpegel des Gerätes be- trägt typischerweise: Schalldruckpegel 66 dB(A); Schallleistungspegel 76 dB(A). Unsi- cherheit K=1 dB. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schwingungsemissionswert a

Der in diesen Anweisungen angegebene Schwin- gungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeu- gen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsen- tiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektro- werkzeug für andere Anwendungen, mit abwei- chenden Einsatzwerkzeugen oder ungenügen- der Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Ar- beitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungs- belastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Ein- satz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich re- duzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Konformitätserklärung Grasschere Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 60335 (Akku-Gerät) und EN 60335 (Akku-Ladegerät) gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 2006/42/EG. Strauchschere Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 60745 (Akku-Gerät) und EN 60335 (Akku-Ladegerät) gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 2006/42/EG, 2000/14/EG. 2000/14/EG: Garantierter Schallleistungspegel 77 dB(A). Bewertungsverfahren der Konformität gemäß Anhang V. Produktkategorie: 25 Technische Unterlagen bei: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England

• Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1077-002.book Page 12 Wednesday, January 27, 2010 4:40 PMDeutsch | 13 Bosch Power Tools F 016 L70 608 | (27.1.10) Montage Zu Ihrer Sicherheit f Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus. Nachdem das Gartengerät ausgeschaltet wurde, bewegen sich die Messer noch eini- ge Sekunden weiter. Vorsicht! Berühren Sie sich bewegende Messer nicht. Akku laden (siehe Bild A) f Benutzen Sie kein anderes Ladegerät. Das mitgelieferte Ladegerät ist auf den in Ihr Gar- tengerät eingebauten Li-Ionen-Akku abge- stimmt. f Beachten Sie die Netzspannung! Die Span- nung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes über- einstimmen. Mit 230 V gekennzeichnete La- degeräte können auch an 220 V betrieben werden. f Der Spannungsbereich des Ladegerätes liegt zwischen 100–240 V. Stellen Sie si- cher, dass der Netzstecker in die Steckdose passt. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleis- ten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Ei- ne Unterbrechung des Ladevorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung ge- schützt. Bei entladenem Akku wird das Garten- gerät durch eine Schutzschaltung abgeschaltet: Das Schneidmesser bewegt sich nicht mehr. Drücken Sie nach dem automa- tischen Abschalten des Gar- tengerätes nicht weiter auf den Ein-/Ausschal- ter. Der Akku kann beschädigt werden. Stecken Sie den Netzstecker des Ladegerätes in die Steckdose und den Ladestecker 6 in die Buchse 15 an der Rückseite des Handgriffs (nur eine Anschlussmöglichkeit). Der Ladevorgang beginnt, sobald der Ladeste- cker 6 des Ladegerätes in die Buchse 15 ge- steckt wird. Die Akku-Ladezustandsanzeige 2 zeigt den La- defortschritt an. Beim Ladevorgang blinkt die Anzeige grün. Leuchtet die Akku-Ladezustands- anzeige 2 dauerhaft grün, ist der Akku vollstän- dig geladen. Beim Ladevorgang erwärmt sich der Handgriff des Gartengerätes. Dies ist normal. Bei längerem Nichtgebrauch trennen Sie das La- degerät vom Stromnetz. Das Gartengerät kann während des Ladevorgangs nicht benutzt werden; es ist nicht defekt, wenn es während des Ladevorgangs nicht funktioniert. f Schützen Sie das Ladegerät vor Nässe! Teleskopstiel mit Rädern (Zubehör oder Lieferumfang bei „Grasschere incl. Tele- skopstiel mit Rädern“) f Die Grasschere incl. Teleskopstiel mit Rä- dern darf nur auf Bodenflächen verwendet werden. f Benutzen Sie den Teleskopstiel mit Rädern nicht mit der Strauchschere oder abgeho- ben von Bodenflächen. Teleskopstiel mit Rädern abnehmen (siehe Bild B) n Ziehen Sie den Stecker für den Fahrstock- schalter 12 heraus. o Um das Gartengerät vom Fahrwerk 14 abzu- nehmen, schieben Sie es in die dargestellte Richtung. Teleskopstiel mit Rädern montieren (nur Grasschere) Richten Sie die Führungsnuten des Gartenge- räts an der Halterung des Fahrwerks 14 aus und schieben Sie das Gartengerät ein. Stecken Sie den Stecker für den Fahrstock- schalter 12 ein. ACHTUNG OBJ_BUCH-1077-002.book Page 13 Wednesday, January 27, 2010 4:40 PM14 | Deutsch F 016 L70 608 | (27.1.10) Bosch Power Tools Grifflänge einstellen (siehe Bild C) n Lösen Sie die Klemmhülse 11. o Ziehen Sie zum Verlängern das Teleskoprohr 10 heraus oder drücken Sie es zum Verkür- zen hinein. p Ziehen Sie die Klemmhülse 11 wieder fest. Einstellung zum Kantenschneiden (siehe Bild D) Drehen Sie das Gartengerät um 90° nach links oder rechts, um die vertikale Position zum Kan- tenschneiden einzustellen. Betrieb Inbetriebnahme Einschalten (siehe Bild E) n Entriegeln Sie die Sicherheitssperre 3, in- dem Sie den Schalter wie dargestellt betäti- gen. o Anschließend drücken Sie den Ein-/Aus- Schalter 7 und halten ihn gedrückt. Ausschalten Lassen Sie den Ein-/Ausschalter 7 los. Verriegeln Sie die Sicherheitssperre 3, indem Sie den Schalter wie dargestellt betätigen. Akku-Ladezustandsanzeige Die Akku-Ladezustandsanzeige 2 zeigt bei halb oder vollständig gedrücktem Ein-/Ausschalter 7 für einige Sekunden den Ladezustand des Akkus an. Arbeitshinweise f Halten Sie das Gartengerät mit ausreichen- dem Abstand zum Körper. Achten Sie auf si- cheren und stabilen Stand. f Informieren Sie sich über weitere Hinweise zum Schneiden auf der Internetseite www.bosch-pt.com. Anti-Blockier-Mechanismus (nur Strauchschere) Das Gartengerät verfügt über eine patentierte Eigenschaft, die wie folgt funktioniert: Blockiert das Schneidmesser in widerstandsfä- higem Material, so erhöht sich die Motorbelas- tung. Die intelligente Mikroelektronik erkennt diese Überlastsituation und wiederholt mehr- mals die Umschaltung des Motors, um damit ein Blockieren der Schneidmesser zu verhindern und um das Material zu durchtrennen. Diese hörbare Umschaltung dauert bis zu 3 s an. Nach dem Durchtrennen, arbeitet das Gartenge- rät im Normalzustand weiter, oder das Schneid- messer bleibt bei einer anhaltenden Überlastsi- tuation automatisch im geöffneten Zustand stehen (z.B. wenn versehentlich ein Stück eines Metallzauns das Gartengerät blockiert). Hecken schneiden (nur Strauchschere) Überprüfen Sie vor Arbeitsbeginn die Hecke auf versteckte Fremdkörper wie z.B. Gartenzäune. Es können Äste bis zu einer Dicke von max. 8 mm geschnitten werden. Bewegen Sie das Gartengerät auf der Schnittlinie gleichmäßig vorwärts, um die Äste dem Schneidmesser zuzu- führen. Der doppelseitige Messerbalken ermög- licht den Schnitt in beide Richtungen oder Pen- delbewegungen von einer zur anderen Seite. Setzen Sie nach dem Gebrauch den Transport- schutz für das Schneidmesser auf. Empfohlene Jahreszeiten – Schneiden Sie Laubhecken im Juni und Okto- ber. – Schneiden Sie Nadelholzhecken im April und August. – Schneiden Sie Koniferen und andere schnell- wüchsige Hecken ab Mai ca. alle 6 Wochen. LED Kapazität Dauerlicht Grün ≥ 35% Blinklicht Grün 15 – 35% Blinklicht Rot 5 – 15% Dauerlicht Rot ≤ 5% OBJ_BUCH-1077-002.book Page 14 Wednesday, January 27, 2010 4:40 PMDeutsch | 15 Bosch Power Tools F 016 L70 608 | (27.1.10) Kanten schneiden (nur Grasschere) (siehe Bild D) Führen Sie das Gartengerät entlang der Ra- senkante. Vermeiden Sie, dass das Schneidmes- ser in Kontakt mit gepflasterten Böden, Steinen oder Gartenmauern kommt, da dies die Lebens- dauer des Schneidmessers erheblich verkürzt. Bei größeren Grasflächen empfiehlt sich die Ver- wendung des Teleskopstiels mit Rädern (als Zu- behör erhältlich bzw. im Lieferumfang bei „Grasschere incl. Teleskopstiel mit Rädern“). Setzen Sie nach dem Gebrauch den Transport- schutz für das Schneidmesser auf. Wartung und Service Wartung und Reinigung f Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus. Nachdem das Gartengerät ausgeschaltet wurde, bewegen sich die Messer noch eini- ge Sekunden weiter. Vorsicht! Berühren Sie sich bewegende Messer nicht. f Halten Sie das Gartengerät sauber, um gut und sicher arbeiten zu können. f Tragen Sie immer Schutzhandschuhe, wenn Sie mit dem Gartengerät arbeiten oder War- tungs-/Reinigungsarbeiten durchführen möchten. Hinweis: Führen Sie die folgenden Wartungsar- beiten regelmäßig aus, damit eine lange und zu- verlässige Nutzung gewährleistet ist. Untersuchen Sie das Gartengerät regelmäßig auf offensichtliche Mängel, wie lose Befestigun- gen und verschlissene oder beschädigte Bautei- le. Prüfen Sie, ob Abdeckungen und Schutzvorrich- tungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch. Sollte das Gartengerät trotz sorgfältiger Herstel- lungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kunden- dienststelle für Bosch-Gartengeräte ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteil- bestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerä- tes an. Messerwartung Reinigen Sie nach jedem Gebrauch die Schneid- messer und schmieren Sie sie mit Bosch War- tungsspray. Bei länger andauernden Schneide- arbeiten wird empfohlen die Schneidmesser regelmäßig mit Bosch Wartungsspray zu schmie- ren. Überprüfen Sie den Zustand der Schnittkanten des Schneidmessers. Stellen Sie sicher, dass das Schneidmesser bei Nichtgebrauch mit dem mitgelieferten Messer- schutz abgedeckt ist. Schneidmesser wechseln (siehe Bilder F1 – F5) f Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus. Nachdem das Gartengerät ausgeschaltet wurde, bewegen sich die Messer noch eini- ge Sekunden weiter. Vorsicht! Berühren Sie sich bewegende Messer nicht. f Tragen Sie immer Schutzhandschuhe, wenn Sie mit dem Gartengerät arbeiten oder War- tungs-/Reinigungsarbeiten durchführen möchten. f Führen Sie den Messerwechsel nicht ohne aufgesetzten Messerschutz aus. Schermesser demontieren (siehe Bilder F1–F3) n Drücken Sie beidseitig die SDS-Entriege- lungstaste 8. o Die SDS-Abdeckung 16 öffnet sich selbsttä- tig. p Ziehen Sie das Schermesser 1 heraus. OBJ_BUCH-1077-002.book Page 15 Wednesday, January 27, 2010 4:40 PM16 | Deutsch F 016 L70 608 | (27.1.10) Bosch Power Tools Schermesser montieren (siehe Bilder F4 – F5) Nach dem Arbeitsvorgang/Aufbewah- rung f Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus. Nachdem das Gartengerät ausgeschaltet wurde, bewegen sich die Messer noch eini- ge Sekunden weiter. Vorsicht! Berühren Sie sich bewegende Messer nicht. f Tragen Sie immer Schutzhandschuhe, wenn Sie mit dem Gartengerät arbeiten oder War- tungs-/Reinigungsarbeiten durchführen möchten. Reinigen Sie das Äußere des Gartengerätes gründlich mit einer weichen Bürste und einem Tuch. Verwenden Sie kein Wasser und keine Lö- sungs- oder Poliermittel. Entfernen Sie sämtli- che Ablagerungen. Stellen Sie sicher, dass das Schneidmesser bei Nichtgebrauch mit dem mitgelieferten Messer- schutz abgedeckt ist. Bewahren Sie das Gartengerät an einem siche- ren, trockenen Ort, außerhalb der Reichweite von Kindern auf. Stellen Sie keine anderen Ge- genstände auf das Gartengerät. Zubehör f Das Gras-Schermesser (80 mm) ist nicht für das Gartengerät AGS 10,8 LI bestimmt. Gras-Schermesser, 80 mm p. 2
• 609 003 884 Gras-Schermesser, 100 mm p. 2
• 609 003 867 Strauch-Schermesser, 110 mm . 2 609 003 885 Strauch-Schermesser, 200 mm . 2 609 003 868 Teleskopstiel mit Rädern p. 2
• 609 003 869 Wartungsspray, 250 ml 609 200 399 Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor- mationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen ger- ne bei Fragen zu Kauf, Anwendung und Einstel- lung von Produkten und Zubehören. www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: [phone] Fax: [phone] E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com Tel. Kundenberatung: [phone] Fax: [phone] E-Mail: [e-mail] Österreich Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Schweiz Tel.: [phone] Fax: [phone] Luxemburg Tel.: [phone] Fax: [phone] E-Mail: [e-mail] q Schieben Sie das Schermesser 9 ein, bis es in seiner Position einrastet. r Drücken Sie die SDS-Abdeckung 16 auf das Gartengerät, bis die SDS-Entriegelungstas- ten 8 einrasten. OBJ_BUCH-1077-002.book Page 16 Wednesday, January 27, 2010 4:40 PMDeutsch | 17 Bosch Power Tools F 016 L70 608 | (27.1.10) Transport Versenden Sie Akkus nur, wenn das Gehäuse un- beschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Beim Versand von Li-Ionen-Akkus kann eine Kennzeichnungspflicht entstehen, bitte beach- ten Sie dazu die nationalen Vorschriften. Entsorgung Gartengeräte, Zubehör und Verpackungen sol- len einer umweltgerechten Wiederverwertung zugeführt werden. Nur für EU-Länder: Werfen Sie Gartengeräte nicht in den Hausmüll! Gemäß der Europäischen Richtli- nie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Um- setzung in nationales Recht müs- sen nicht mehr gebrauchsfähige Gartengeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Akkus/Batterien: Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Ak- kus/Batterien sollen, wenn möglich entladen, gesammelt, recycelt oder auf umwelt- freundliche Weise entsorgt werden. Nur für EU-Länder: Gemäß der Richtlinie 2006/66/EG müssen de- fekte oder verbrauchte Akkus/Batterien recycelt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Um den Akku aus dem Gartengerät zu entneh- men, betätigen Sie den Ein-/Ausschalter 7 solan- ge, bis der Akku vollständig entladen ist. Drehen Sie die Schrauben am Gehäuse heraus und neh- men Sie die Gehäuseschale ab. Trennen Sie die Anschlüsse am Akku und nehmen Sie den Akku heraus. Änderungen vorbehalten. OBJ_BUCH-1077-002.book Page 17 Wednesday, January 27, 2010 4:40 PM18 | English F 016 L70 608 | (27.1.10) Bosch Power Tools p. 1
